KEYDIY KD-MINI PROG (Mit C2 Adapter) Daten lesen Unterstützt VW MQB Funktioniert mit KD-MATE zum Hinzufügen von Schlüsseln bei All Keys Lost



Dieses Produkt ist speziell für das Auslesen von Armaturbrett-Daten entwickelt und unterstützt VW MQB. Es arbeitet zusammen mit KD-MATE zum Hinzufügen von Schlüsseln. Es kann auch Schlüssel hinzufügen, wenn alle Schlüssel verloren sind. Es ist ein unverzichtbares Werkzeug für Schlosser.

Einführung in die Funktionen der Adapterplatine:

1. Einführung in die Funktion der C1 Adapterplatine:
1. Unterstützt das Auslesen von EEPROM (95xxx) Serien 8-Pin-Chips, wie 95160, 95320, 95640, 95128, 95256, 95512 usw.;
2. Unterstützt das Auslesen von EEPROM (93xxx) Serien 8-Pin-Chips, wie 93C86 und 93C66;
Auslesemethode: Löten Sie den 8-Pin-Chip auf die C1 Adapterplatine und stecken Sie diese in den KD MINI PROG, wie in der Abbildung gezeigt. Öffnen Sie die Mobile KD App und wählen Sie den KD MINI PROG, um die Chip-Daten auszulesen. Wählen Sie das gewünschte Chipmodell zum Auslesen der Daten aus.

2. Einführung in die Funktion der C2 Adapterplatine:
Mit der C2 Adapterplatine kann der KD MINI PROG die Instrumente der Serien D70F35xx, D70F34xx und R7F7014xx auslesen, ohne Schneiden oder Verbiegen. Die spezifische Verdrahtungsanleitung für das Instrument ist in der Mobile KD App einsehbar.




Standby-Strom ≤15 mA

Arbeitsstrom ≤180 mA

Arbeitstemperatur: -20℃ bis 85℃

Arbeitsfeuchtigkeit: 20% - 100%

Schritte zum Auslesen der Daten

1. Wählen Sie das Anschlussdiagramm entsprechend dem Armaturbrettmodell aus (Anschlussdiagramme finden Sie in der Mobile KD App unter Immo Programming - KD Mini Prog), löten Sie den Kabelbaum gemäß dem Verdrahtungsdiagramm an die entsprechenden Stellen des Instruments.

2. Stecken Sie den Stecker des Kabelbaums in den KD MINI PROG Anschluss, verbinden Sie den KD MINI PROG mit dem KD-MAX (oder einem Android-Smartphone/-Tablet mit OTG-Unterstützung), siehe obiges Bild.

3. Öffnen Sie die Mobile KD App, gehen Sie zum Menü Immo Programming - KD Mini Prog, um die Daten auszulesen. Dies kann 5-10 Sekunden dauern. Hinweis: Bitte stellen Sie sicher, dass KD-MAX oder das Telefon ausreichend Strom hat, um Auslesefehler zu vermeiden.

Haftungsausschluss: Bitte lesen Sie vor der Verwendung sorgfältig das Produktmanual und befolgen Sie strikt die darin beschriebenen Schritte für Installation und Gebrauch; Bei Schäden an Personen oder Eigentum durch unsachgemäße Verwendung übernimmt unser Unternehmen keine Haftung.

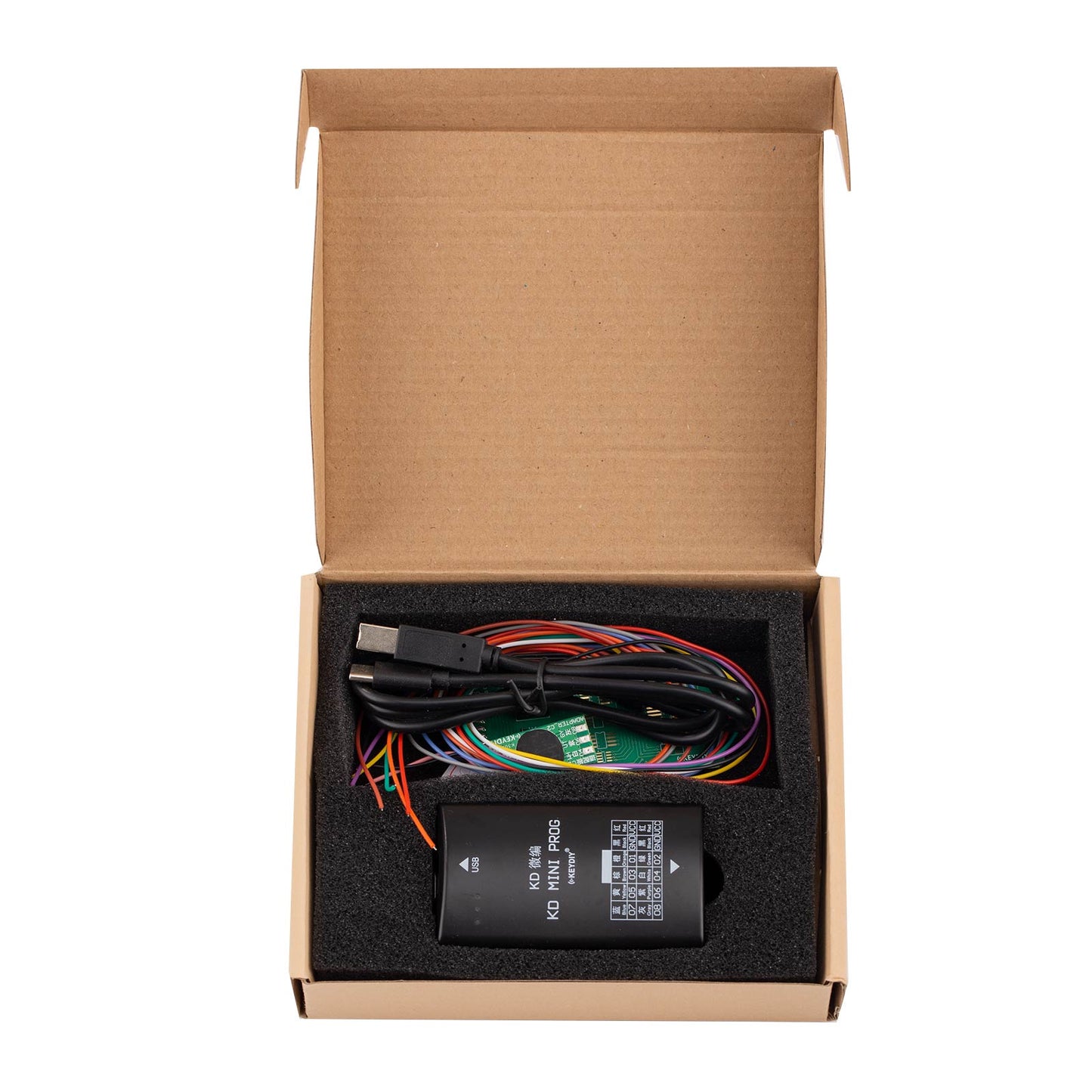

1 Stück x Hauptgerät

1 Stück x OTG-Kabel

1 Stück x Spezialkabelbaum

1 Stück x Adapterplatte

1 Stück x Qualitätszertifikat
