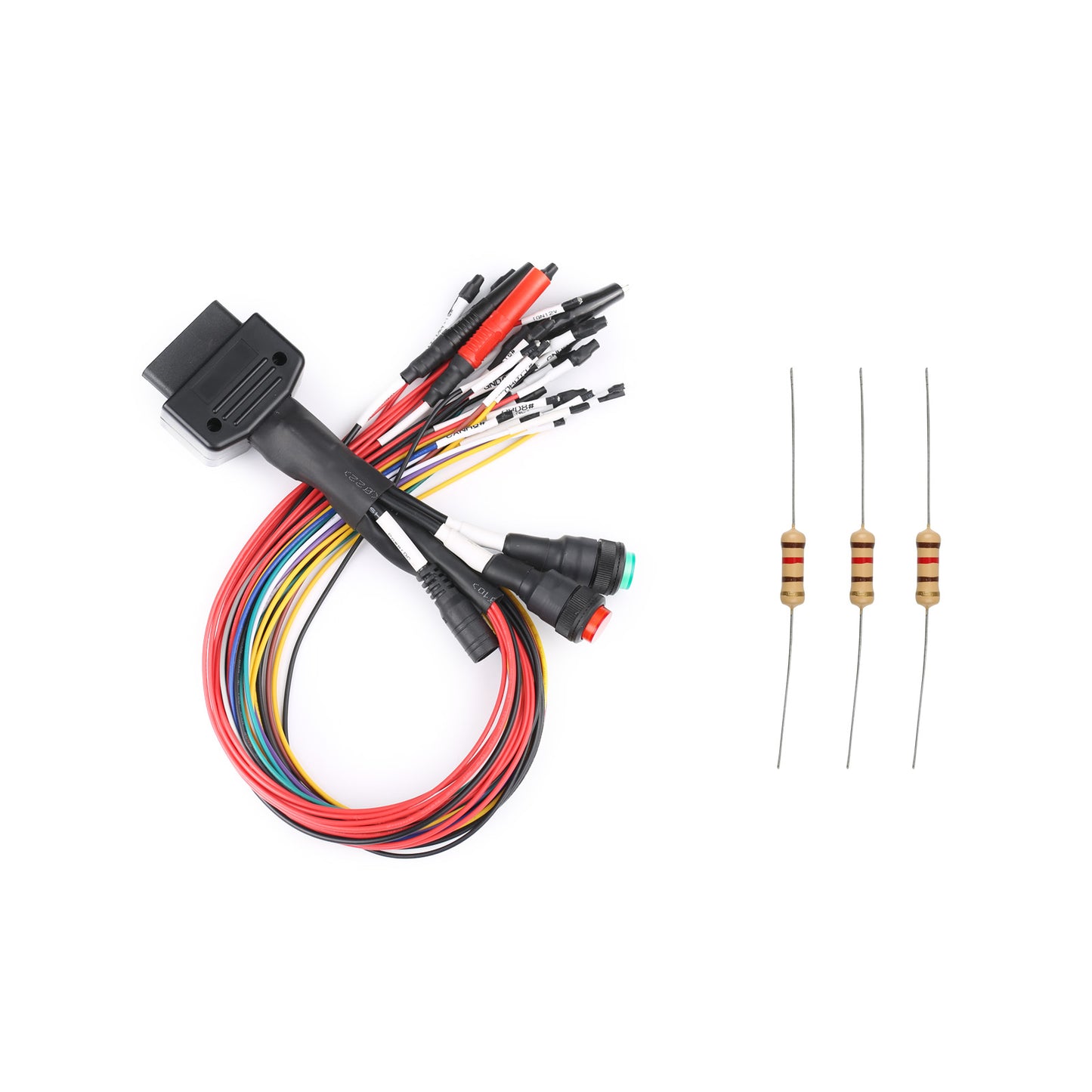

Neuestes Breakout-Tricore-Kabel GODIAG Vollprotokoll OBD2 Jumperkabel für MPPS/Kess V2/Vident/Fgtech/Byshut DisProg Werkbankarbeit

GODIAG Vollprotokoll OBD2 Jumper wird verwendet, um das Steuergerät für die Steuergeräteprogrammierung über MPPS, FGTECH, KESSV2, BYSHUT, DISPROG anzuschließen

GODIAG Vollprotokoll OBD2 Jumper Funktionen:

1. Unterstützt Gleichstromversorgung
2. Unterstützt Sicherheits-Schutz-Bananenstecker für Super-Programmier-spezifische Anschlussstromversorgung.
3. Unabhängige GND4, GND5 [erfüllt die Anforderungen spezieller Steuergeräteprogrammierung].
4. Mit Boot-GND4-Klemme, kompatibel mit Programmiergeräten wie MPPS, FGTECH, KESSV2.
5. Mit GND4 GND5 Kurzschlussschalter [einige Steuergeräte müssen beim Programmieren in den Kurzschlussmodus geschaltet werden].

Hinweis: Der Schalter von GND4-5 ist normalerweise gedrückt, damit er leuchtet. Wenn einige Steuergeräte eine unabhängige Verbindung zu GND4 und GND5 benötigen, den Schalter loslassen.

6. Mit analogem Zündschalter [ausgestattet mit 1 großem und 2 kleinen speziellen Zündkabeln].
7. Unterstützt Standard-OBD2 Vollprotokoll-Verbindung [doppelte K-Leitung, doppelte CAN-Leitung], 3 große und 2 kleine Stromstecker, 4 große Masseanschlüsse, 4 kleine Masseanschlüsse.
8. Ausgestattet mit CAN-Protokoll-Kommunikationswiderstand.

Anschlussdiagramm des speziellen Programmier-Stromversorgungsanschlusses.

FGTECH Programmieranschlussdiagramm

MPPS ECU Anschlussdiagramm

KESS V2 ECU Anschlussdiagramm

Was ist der analoge Zündschalter?

Nachdem der ING-Zündschalter gedrückt wurde, liegt an der mit ING12V markierten Leitung 12 V an, was dem analogen Zündschalter entspricht. Denn wenn einige Geräte bestimmte Steuergeräte auslesen, fordert das Gerät auf, den Zündschalter ein- oder auszuschalten.

Inhalt des Kabelsatzes:

7-poliges Knorr, Wabco Anhängeradapterkabel x 1
12-poliges MAN Adapterkabel x 1
37-poliges MAN Adapterkabel x 1
IVECO-30P Adapterkabel x 1
SCANIA-16P Adapterkabel x 1
BENZ-14P Adapterkabel x 1
Renault-12P Adapterkabel x 1
VOLVO-8P Adapterkabel x 1

Paket beinhaltet:

1 Satz x GODIAG Vollprotokoll OBD2 Jumper
