Bedienungsanleitung für den PCF79XX-Adapter

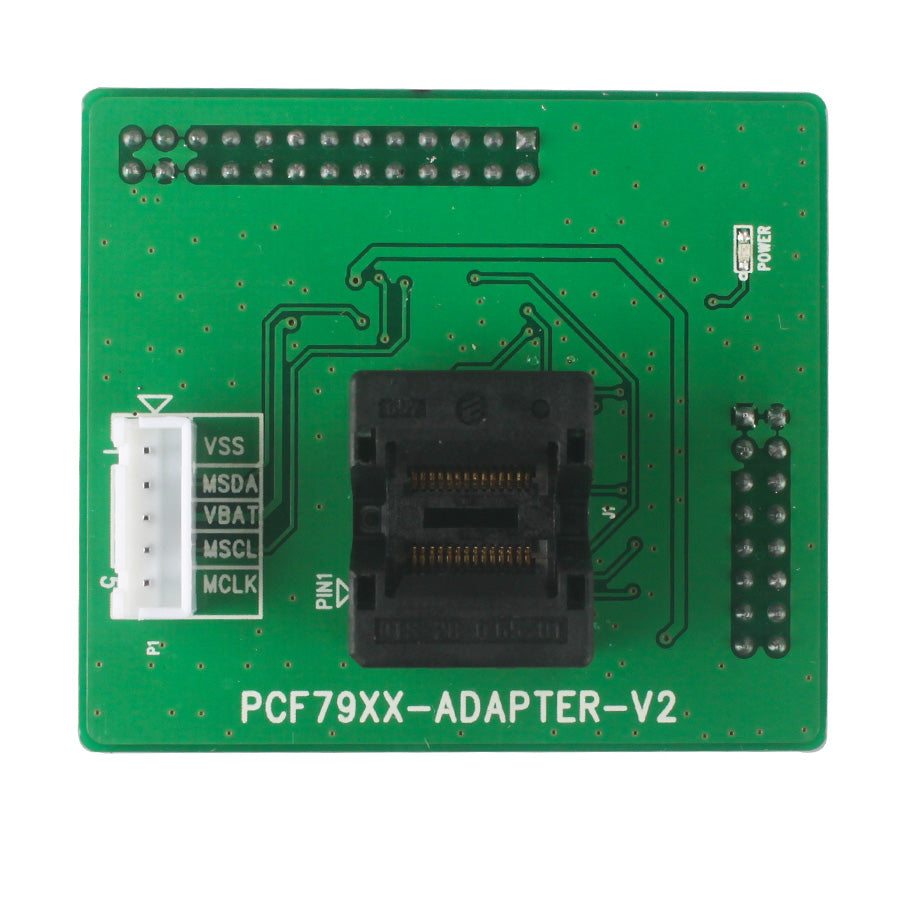

PCF79XX-Adapter für VVDI PROG
1. Unterstützte Chip-Modelle:
PCF7922 PCF7941 PCF7945 PCF7952 PCF7953 PCF7961
2. Zwei optionale Methoden zum Lesen und Schreiben des PCF79XX-Chips
(1) Entfernen Sie den Chip und setzen Sie ihn in die IC-Fassung ein, wählen Sie die Option „PCF79XX chip“ wie unten gezeigt.
(2) Verbinden Sie die Kabel mit der Leiterplatte, wählen Sie die Option „PCF79XX adapter“ wie unten gezeigt.
Hinweis: Wenn die PCF79XX-Adapteroption den Chip aufgrund der Beeinflussung durch die Leiterplatte nicht erkennt, entfernen Sie den Chip und setzen Sie ihn in die IC-Fassung ein, dann verwenden Sie die Option „PCF79XX chip“ zur Bedienung.
3. Beschreibung der VVDI Pro Optionen
(1) „EEPROM“: Datenspeicherbereich, kann im geschützten Zustand gelesen und beschrieben werden.
(2) „EROM“: Programmspeicherbereich (entspricht dem FLASH-Speicher anderer Chips), kann im ungeschützten Zustand gelesen und beschrieben werden.
(3) „Protected“: Klicken Sie auf „Protected“, um den Chip zu sperren und das Auslesen der Chip-Daten zu verhindern.
(4) „Unprotected“: Klicken Sie auf „Unprotected“, um den Chip zu entsperren und die Chip-Daten auslesen zu können.
Nach dem Entsperren werden die ursprünglichen Daten im Chip gelöscht.
5. Funktionen des PCF79XX-Chips
Derzeit unterstützt der PCF79XX-Chip das Sperren, Entsperren sowie das Lesen/Schreiben von Daten.
Lieferumfang:
1 Stk. x PCF79XX-Adapter
