Probador eléctrico de circuito mini Pirt GODIAG GT103 Diagnóstico del sistema eléctrico del vehículo / Limpieza y prueba de inyectores de combustible / Prueba de relés
$34.99
Package: 23cm*19.2cm*5.2cm ( Pulgadas: 9.06*7.56*2.05 )
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Probador eléctrico de circuito mini GT103 de GODIAG Diagnóstico del sistema eléctrico del vehículo / Limpieza y prueba del inyector de combustible / Prueba de relés
El probador eléctrico de circuito mini GT103 de GODIAG es un probador de circuitos multiuso con potencia diagnóstica proveniente de la batería del coche o de una batería externa. Es el mejor probador eléctrico para reducir el tiempo de diagnóstico en todos los sistemas eléctricos de vehículos de 6 a 30 voltios.
Esta herramienta simplifica la prueba de cajas de fusibles, verifica el correcto funcionamiento de motores, luces, relés, sensores, cables y circuitos de comunicación. Por lo tanto, el GT103 es la herramienta más versátil y práctica para sus usuarios.
Funciones del producto:
1.Prueba de solución de problemas del circuito (cortocircuito, circuito abierto)
Cuando los faros, las luces intermitentes, las ventanas eléctricas, los techos solares y otras funciones del vehículo fallan, se puede usar el GT103 para detectar el suministro de energía a estos componentes y determinar si es un problema de circuito o daño en el componente.
1)Según el diagrama del circuito, localiza el punto de falla que podría tener el problema, y el probador eléctrico GT103 puede detectar la electricidad positiva y negativa.
2)Detecta si el circuito tiene electricidad positiva o negativa normal.
3)Introduce voltaje positivo al componente que presenta fallas (por ejemplo, faro o motor). Si el componente funciona normalmente, significa que el circuito puede estar abierto. De lo contrario, significa que el componente está dañado.
2.Prueba del relé
Cuando los faros, las luces intermitentes, la bocina y el motor de arranque del coche no funcionan, si no hay problema con estos componentes tras la detección, se puede revisar el interruptor del relé.
Después de retirar el relé del coche, conecta el adaptador según la conexión del relé.
3.Prueba del inyector de combustible
Cuando el vehículo tiene dificultades para arrancar, acelerar y consume mucho combustible, es necesario revisar el inyector de combustible.
Al detectar el inyector de combustible, si el inyector se activa para abrir o cerrar y funciona normalmente, significa que el inyector está en buen estado. De lo contrario, significa que el inyector está dañado.
4.Limpieza del inyector de combustible
Cuando el inyector de combustible está bloqueado, la inyección de combustible no es suave. Hay depósitos de carbono y una sustancia espesa y pegajosa en la ranura del inyector de combustible. No se puede lograr el volumen de inyección de combustible diseñado ni el efecto de atomización, por lo que es necesario limpiarlo.
1)Prepara un bote presurizado de limpiador de inyectores de combustible o un bote presurizado de limpiador de carburadores (diámetro de la boquilla de los botes presurizados: 4 mm)
2)Sujeta firmemente la herramienta de limpieza manual con la mano y fija con firmeza el inyector de combustible con los dedos para evitar que la presión del bote limpiador lave el inyector.
3)Presta atención a los riesgos que los líquidos representan para el cuerpo humano durante la limpieza manual y toma medidas de protección. No operes en lugares peligrosos con llamas abiertas porque los botes presurizados son extremadamente inflamables. (Elige un lugar abierto para facilitar la descarga del líquido de limpieza.)
5.Usado con la Sonda de perforación de cables
1) Primero, gira la perilla roja y baja la pinza de resorte a una posición adecuada, para que la pinza pueda sujetar la línea bajo prueba.
2) Atornilla la perilla roja nuevamente para asegurarte de que la sonda y la línea bajo prueba estén en buen contacto.
3) Inserta el cable con conector banana en su extremo (el GT103 no tiene pantalla de voltaje y corriente, y puedes leer el voltaje de la línea bajo prueba con un multímetro)
4) Conecta el otro extremo del cable con conector banana al GT103 (también puede usarse con GT101 o GT102)
5) Después de leer el voltaje, desconecta el cable, gira la perilla y baja la pinza de resorte, finalmente retira el cable de prueba.
1) Primero, gira la perilla roja y baja la pinza de resorte a una posición adecuada, para que la pinza pueda sujetar la línea bajo prueba.
2) Atornilla la perilla roja nuevamente para asegurarte de que la sonda y la línea bajo prueba estén en buen contacto.
3) Inserta el cable con conector banana en su extremo (el GT103 no tiene pantalla de voltaje y corriente, y puedes leer el voltaje de la línea bajo prueba con un multímetro)
4) Conecta el otro extremo del cable con conector banana al GT103 (también puede usarse con GT101 o GT102)
5) Después de leer el voltaje, desconecta el cable, gira la perilla y baja la pinza de resorte, finalmente retira el cable de prueba.
Características del producto:
Realiza todo tipo de servicio incluyendo inyección de energía, medición, prueba de tierra, verificación de polaridad, prueba de continuidad y activación de componentes
Con un giro del interruptor de salida, tienes electricidad positiva y negativa a través de la sonda para alimentar componentes eléctricos como ventiladores, relés, etc.
Usa simultáneamente el cable caliente y el cable a tierra para activar componentes directamente en tu mano
Identifica instantáneamente circuitos positivos, negativos y abiertos
Prueba contactos a tierra defectuosos al instante, permitiéndote seguir y localizar cortocircuitos rápidamente sin desperdiciar fusibles
Verifica instantáneamente la continuidad de interruptores y relés.
Protegido con disyuntor
La linterna incorporada te permite trabajar en la oscuridad
El indicador de tono de audio permite desplazarse por el menú sin mirar una vez que los usuarios están familiarizados con la asignación de tonos del menú
Cable de 20 pies (puede extenderse mediante puerto de cable extensible) que ofrece excelente accesibilidad para pruebas a lo largo del vehículo
Extremadamente fácil de usar y altamente fiable
Usado para coches, motocicletas, camiones, autobuses, vehículos de ingeniería, embarcaciones, tractores, vehículos mineros y otros vehículos que usan circuitos DC de 6-30v.
Principales razones por las que necesitas el probador eléctrico de circuito Mini Pirt GODIAG GT103:
①El probador eléctrico de circuito Mini Pirt GODIAG GT103 es una herramienta especial de prueba de mantenimiento de circuitos desarrollada para trabajadores y técnicos de mantenimiento automotriz.
②Puede usarse para diagnosticar circuitos abiertos, cortocircuitos, detectar circuitos positivos y negativos y corriente pulsada de líneas de alimentación; y soporta la prueba de lámparas, motor de elevalunas, bocina, suministro de energía de la unidad de control ECU y otros componentes individuales, circuitos de componentes del vehículo.
③Además, su función también cubre la detección de relés e inyectores de combustible, así como la limpieza de inyectores de combustible.
④La corriente de salida puede invertirse para formar un circuito de alimentación, y cuando la corriente supera los 20A, se desconecta automáticamente para proteger el dispositivo y prolongar su vida útil.
⑤Puede detectar todos los sistemas electrónicos de 0-80v, acortando considerablemente el tiempo de detección. La conexión con la batería del coche es simple y fácil de usar.
Parámetros del producto
Tabla comparativa de productos GoDiag
| Funciones/Nombres del producto | GoDiag GT101 | GoDiag GT102 | GoDiag GT103 |
| Imagen del producto |  |
 |
 |
| Voltaje DC | √ | √ | √ |
| Voltaje AC | X | X | X |
| Salida de voltaje positivo y negativo | √ | √ | √ |
| Activación de componentes | √ | √ | √ |
| Visualización de voltaje | √ | √ | X |
| Visualización de corriente | √ | X |
X
|
| Resistencia | X | X | X |
| Detección de circuito abierto | √ | √ | √ |
| Detección de cortocircuito | √ | √ | √ |
| Prueba de inyector de combustible | √ | √ | √ |
| Limpieza de inyector de combustible | √ | √ | √ |
| Prueba de relé | √ | √ | √ |
| Función de osciloscopio | X | X | X |
| Linterna | √ | √ | √ |
Parámetros del producto
| Artículos | Descripción |
| Alimentación DC | Alimentación de batería de coche DC (adecuado para 6-30v) |
| Consumo de energía | 0.5W |
| Temperatura de funcionamiento | -5 a 50 grados Celsius |
| Temperatura de almacenamiento | -5 a 60 grados Celsius |
| Longitud del cable | 620CM |
| Material de la carcasa | Materiales ABS ecológicos |

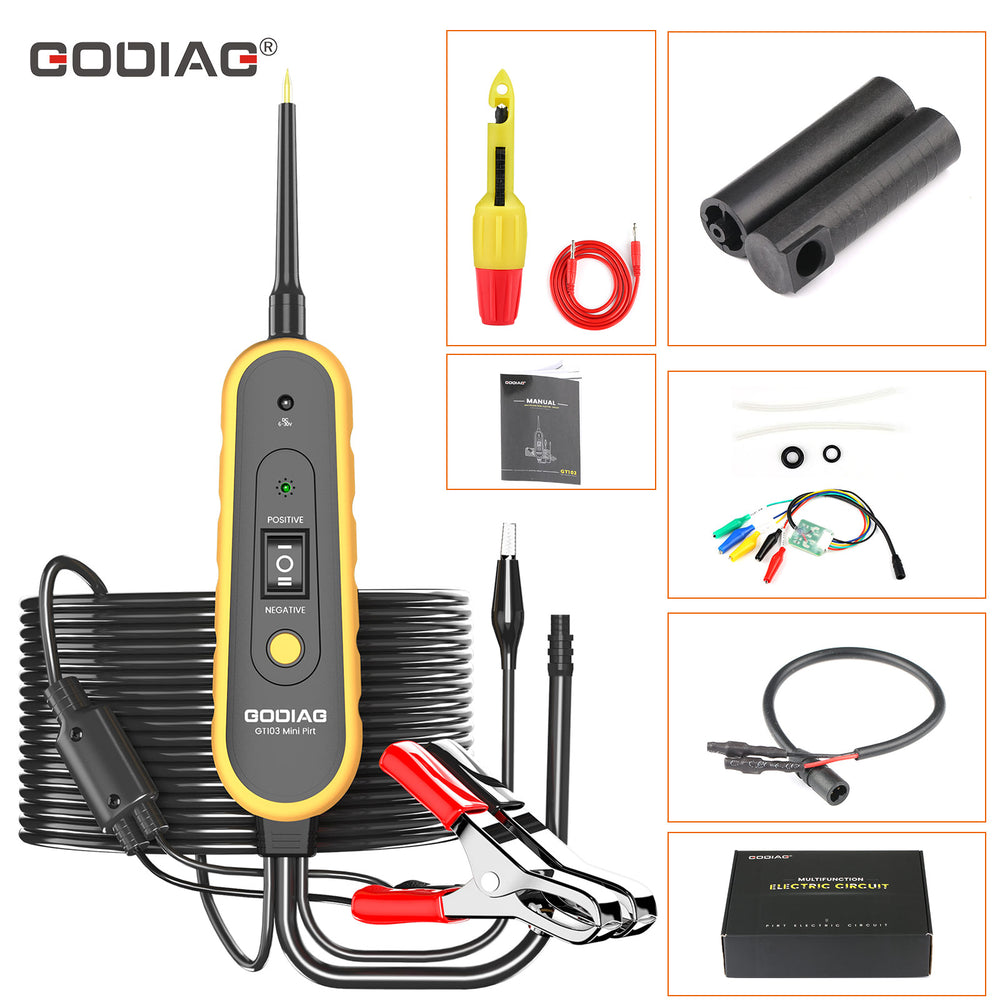

El paquete incluye:
1pc x Unidad principal del probador eléctrico de circuito Mini Pirt GODIAG GT103
1pc x Clip para conectar batería
1pc x Sonda
1pc x Tapa para sonda
1pc x Cable de prueba para inyector de combustible
1pc x Conector de limpieza de inyector de combustible de 10mm
1pc x Conector de limpieza de inyector de combustible de 12mm
1pc x Adaptador de prueba para relé simple
5pcs x Cables de conexión para relé simple
1pc x Manual en inglés
