Adaptor Pemrograman AD Boot GPT ECU GODIAG, kompatibel dengan FC200, OBDSTAR DC706, dan Godiag GT100
$42.00
$44.99
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
panduan pengguna susunan pin OBD2 GODIAG GPT Boot
1. GODIAG ECU GPT Boot AD Programming Adapter dirancang untuk:
- Bengkel reparasi ECU otomotif profesional yang melakukan kloning komputer mesin, penyegaran data, dan virginisasi
- Teknisi tuning kendaraan yang mengandalkan perangkat lunak PCMFlash untuk pemrograman kalibrasi ECU
- Teknisi reparasi elektronik otomotif dan ahli kunci yang menangani pencocokan ECU bekas
- Teknisi yang menggunakan OBDSTAR DC706, GODIAG GT100, Foxflash, Scanmatik, OpenPort, Xhorse Multi Prog, dan perangkat J2534 Autel IM
- Bengkel reparasi global yang membutuhkan harness bench multimode dengan terminal sinyal lengkap untuk berbagai ECU bensin
2. Fungsi & Fitur Utama yang Didukung
Pembacaan dan Penulisan Data ECU
Mendukung pembacaan dan penulisan data ECU melalui berbagai metode koneksi:
• Mode OBD2 Bench
• Mode GPT Bench
• Mode BOOT
Memungkinkan pengguna mengakses data ECU tanpa membuka ECU dalam mode GPT atau membuka ECU untuk pemrograman BOOT jika diperlukan.
Terminal Koneksi ECU Khusus
Dilengkapi terminal ECU khusus untuk koneksi yang lebih mudah dan akurat.
Dukungan Berbagai Sinyal
Mendukung:
• RESET
• BOOT
• CNF1
• GPT1
• GPT2
• 5V
• 3.3V
• VPP
• GND
Kontrol Pengapian Manual dan Otomatis
Mendukung kontrol daya pengapian manual dan kontrol daya pengapian otomatis PCMFlash.
Pemilihan Resistansi CAN Bus
Sakelar CAN Bus bawaan memungkinkan pengguna memilih resistor 120Ω secara bebas sesuai dengan kebutuhan komunikasi ECU yang berbeda.
Papan Perlindungan Resistansi BOOT
Dilengkapi kabel koneksi papan resistansi BOOT yang terlindung dari korsleting, dengan desain resistor antikehilangan untuk membantu melindungi komponen ECU selama pemrograman.
Kompatibilitas Perangkat J2534
Mendukung operasi pemrograman ECU dengan perangkat J2534 yang kompatibel dan perangkat lunak PCMFlash.
Perangkat yang kompatibel meliputi:
• Scanmatik 2 PRO
• Scanmatik OpenPort 2.0
• Mongoose JLR
• MongoosePro JLR
• Teradyne GNA600 (VCM 1)
• Mazda VCM 2
3. Kendaraan Apa Saja yang Didukung?
GODIAG ECU GPT Boot AD Programming Adapter adalah aksesori pemrograman ECU universal. Kompatibilitas kendaraan bergantung pada model ECU, perangkat lunak pemrograman, dan perangkat J2534 yang terhubung.
Dapat digunakan dengan sistem ECU yang mendukung:
• Komunikasi GPT
• Komunikasi BOOT
• Komunikasi OBD2
• Komunikasi CAN
Aplikasi ECU yang umum didukung meliputi:
• Modul Kontrol Mesin (ECU/ECM)
• Modul Kontrol Transmisi (TCU)
• Modul kontrol otomotif lain yang dapat diprogram
Merek kendaraan dan jenis ECU yang didukung bergantung pada modul PCMFlash, antarmuka J2534, dan paket perangkat lunak ECU yang digunakan.
Sebelum membeli, harap konfirmasikan model ECU, metode pemrograman yang diperlukan, dan kompatibilitas perangkat lunak yang didukung.
4. Harap Perhatikan Batasan Berikut
- Hanya berfungsi untuk operasi bench ECU mesin bensin; tidak dapat menangani TCM, ABS, SRS, BCM, dan modul kontrol kendaraan lainnya
- Tidak dapat beroperasi secara mandiri; wajib menggunakan host pemrograman J2534 dan perangkat lunak PCMFlash yang sesuai
- Hanya Scanmatik 2 PRO yang dapat mengeluarkan sinyal GPT1/GPT2 lengkap untuk PCMFlash Module71; perangkat J2534 lainnya hanya mendukung mode BOOT / bench OBD
- ECU terenkripsi penuh generasi terbaru tetap memerlukan adaptor khusus merek untuk akses baca-tulis penuh
- Semua operasi harus diselesaikan di bench; tidak ada fungsi pemrograman OBD langsung pada kendaraan
- Tidak dapat memperbaiki kerusakan perangkat keras ECU secara fisik (chip terbakar, sirkuit putus), hanya manipulasi data
- VCU kendaraan listrik murni tanpa antarmuka BOOT/GPT bensin tidak kompatibel
5. Aksesori Perangkat Keras & Persyaratan Lisensi
- Aturan otorisasi: Adaptor ini tidak memiliki biaya aktivasi bawaan; otorisasi terkait dengan perangkat J2534 dan perangkat lunak PCMFlash milik pengguna
- Peralatan yang wajib dipasangkan: PC Windows, programmer J2534, catu daya bench 12V yang stabil, dongle/perangkat lunak PCMFlash
- Kabel konversi opsional tambahan: konverter G-V (untuk Xhorse Multi Prog), kabel G-A (untuk seri Autel IM + Gbox)
- Tidak memerlukan bahan habis pakai tambahan untuk operasi pemrograman bench normal
- Adaptor GODIAG ECU GPT Boot diuji dengan CG FC200
Metode koneksi adaptor pemrograman GODIAG ECU GPT Boot AD, perangkat J2534, dan perangkat lunak dongle PCMFlash.
Contoh koneksi dengan OBDSTAR DC706
Anda dapat mengkloning banyak ECM dengan DC706 dan adaptor GODIAG GPT.
Misalnya, 8GMW berfungsi saat terhubung dengan GODIAG atau melalui pin pada P004. Anda dapat menggunakan harness breakout GODIAG sebagai pengganti P004; cara ini jauh lebih mudah. Harness ini juga memiliki resistor 120 ohm bawaan.
Anda juga dapat menggunakan adaptor GPT dengan Xhorse Multi Prog untuk membaca ECU mesin, misalnya ME17.8.8, MED17.5. Untuk menggunakan adaptor ini dengan Multi Prog, Anda juga memerlukan Konverter G-V ECU.
Adaptor GPT juga dapat digunakan dengan Autel IM608/IM508 + Gbox2/3. Anda juga memerlukan konverter kabel ECU G-A GODIAG.
6. Spesifikasi GODIAG ECU GPT Boot AD
- Mode Bench yang Didukung: GPT, BOOT BSL, OBD Bench, output sinyal CNF1 independen
- Resistor Terminasi CAN: resistor 120Ω yang dapat diaktifkan secara manual
- Kontrol Daya: sakelar pengapian manual + kontrol pengapian otomatis PCMFlash
- Terminal Sinyal: RESET, BOOT, CNF1, GPT1, GPT2, 5V, 3.3V, VPP, GND
- Kabel yang Disertakan: kabel data OBD2 ke DB25 + 8 pcs kabel silikon fleksibel
- Dimensi Luar: 17,5 cm × 12 cm × 5,6 cm
- Berat Bersih: 0,3 kg
- Perangkat Lunak yang Didukung: Perangkat lunak tuning PCMFlash resmi, semua perangkat lunak driver J2534 standar
7. Pembaruan Perangkat Lunak
- Logika Pembaruan: Harness breakout ini tidak memiliki firmware bawaan; semua pembaruan bergantung pada programmer J2534 dan perangkat lunak PCMFlash Anda
- Biaya Pembaruan: Tidak ada biaya pembaruan terpisah untuk adaptor itu sendiri; peningkatan basis data PCMFlash mengikuti standar biaya perangkat lunak resmi
- Masa Pembaruan Gratis: Struktur perangkat keras sudah tetap, sehingga tidak memerlukan iterasi firmware secara mandiri
8. Versi Global
- Versi global penuh tanpa batasan dengan kunci wilayah; mendukung ECU bensin dari seluruh wilayah di dunia
- Kompatibel dengan pustaka pinout ECU multimerek, tanpa batasan penggunaan di negara atau wilayah mana pun
9. Garansi
- Garansi perangkat keras resmi selama 12 bulan yang mencakup cacat produksi pabrik sejak tanggal pengiriman
- Dukungan teknis gratis seumur hidup melalui teks untuk masalah pemasangan kabel, pergantian mode, dan pencocokan perangkat
- Garansi batal untuk kerusakan yang disebabkan oleh pembalikan polaritas catu daya, pemasangan kabel yang salah, korsleting, terendam air, atau pembongkaran tanpa izin
10. Perbandingan Produk:
11. Daftar Isi Paket

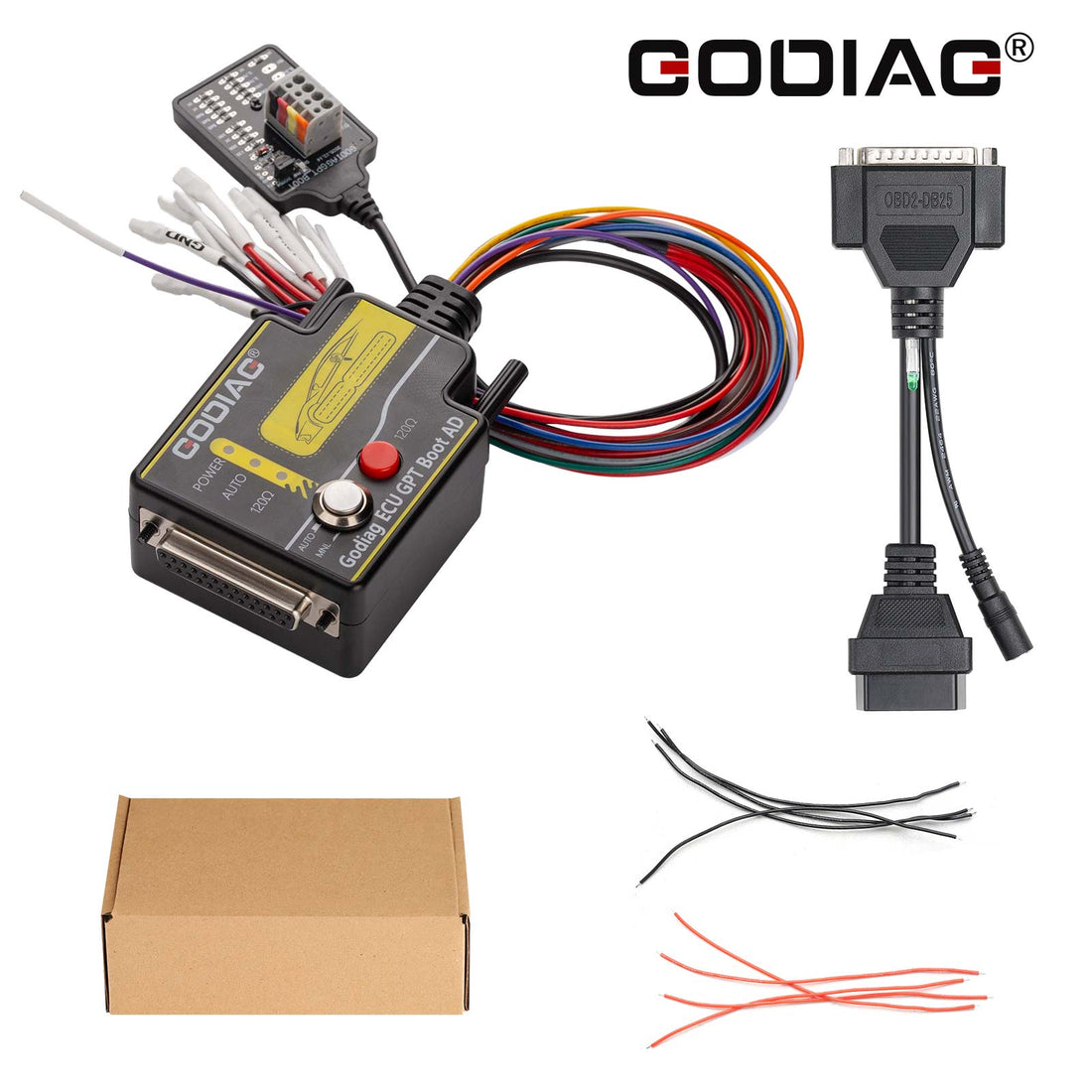

1 pcs × Adaptor Pemrograman Boot AD GPT ECU GODIAG
1 pcs × Kabel OBD2 ke DB25
8 pcs × Kabel silikon lembut
1 pcs × Kabel OBD2 ke DB25
8 pcs × Kabel silikon lembut
