manual bahasa Inggris adaptor data transmisi GODIAG GT107-baru
- Teknisi profesional perbaikan transmisi DSG/TCU yang mengkhususkan diri dalam kloning transmisi, pembacaan/penulisan data, dan perbaikan kerusakan
- Insinyur penyetelan chip ECU yang menggunakan PCMFlash, PCMTuner, KESS V2 untuk kalibrasi & pemrograman DSG
- Bengkel perbaikan kendaraan mewah yang menangani transmisi kopling ganda dan otomatis VAG, Mercedes, BMW
- Spesialis perbaikan elektronik otomotif yang melakukan pengujian TCU di meja kerja di luar kendaraan
- Bengkel perbaikan otomotif yang menangani masalah sentakan, selip, dan kehilangan data pada transmisi
- Sekolah kejuruan otomotif untuk pelatihan praktik pemrograman ECU transmisi
2. Fungsi & Fitur Utama yang Didukung
Pembacaan & Penulisan ECU Transmisi DSG
GT107 mendukung komunikasi langsung dengan ECU transmisi DSG untuk:
• Pembacaan data ECU
• Penulisan data ECU
• Kloning ECU
• Perbaikan ECU
• Penyesuaian data ECU
• Pemrograman ECU
Diagnosis ECU Transmisi DSG
GT107 memungkinkan teknisi mendiagnosis unit kontrol transmisi DSG melalui perangkat lunak diagnosis/pemrograman yang kompatibel.
Pengoperasian yang didukung meliputi:
• Pengujian komunikasi ECU
• Diagnosis modul DSG
• Bantuan analisis kerusakan
Model ECU Transmisi DSG yang Didukung
GT107 mendukung koneksi dengan:
• DQ200
• DQ250
• DQ500
• VL381
• VL300
• DL501
Peralihan Mode Pengapian Otomatis & Manual
GT107 dilengkapi sakelar pengapian analog:
Mode Otomatis
Terutama digunakan bersama PCMFlash untuk membaca dan menulis data ECU.
Mode Manual
Digunakan untuk:
• Diagnosis ECU
• Pengoperasian KESS V2
• Prosedur pemrograman transmisi DSG tertentu
Dukungan untuk Berbagai Perangkat Lunak Pemrograman
Diagram Koneksi & Pengoperasian:
• Digunakan pada kendaraan:
• Digunakan dengan PCMTuner:
• Digunakan bersama KESSV DQ200, DQ250, DQ500
Pengoperasian Mudah:
Opsi Catu Daya Fleksibel
GT107 mendukung:
• Catu daya baterai kendaraan
• Catu daya eksternal 12V
Menyediakan daya yang stabil selama pengoperasian pemrograman ECU DSG.
Desain Koneksi ECU DSG Profesional
Fitur:
• Adaptor koneksi transmisi DSG khusus
• Komunikasi ECU yang stabil
• Koneksi pemrograman bench yang mudah
• Cocok untuk penggunaan di bengkel profesional
3. Kendaraan Apa Saja yang Didukung?
GODIAG GT107 terutama dirancang untuk kendaraan yang dilengkapi sistem transmisi DSG. Cakupan kendaraan yang sebenarnya bergantung pada perangkat lunak pemrograman yang terhubung dan model ECU yang didukung.
Sistem Transmisi yang Didukung
Mendukung platform ECU transmisi DSG, termasuk:
• Transmisi DSG DQ200
• Transmisi DSG DQ250
• Transmisi DSG DQ500
• Transmisi VL381
• Transmisi VL300
• Transmisi DL501
Merek Kendaraan yang Didukung
Bergantung pada jenis ECU transmisi dan perangkat lunak pemrograman, GT107 dapat digunakan pada kendaraan yang dilengkapi transmisi DSG, termasuk:
• Volkswagen
• Audi
• Skoda
• SEAT
Tahun Kendaraan yang Didukung
Cakupan tahun kendaraan bergantung pada:
• Model transmisi DSG
• Versi perangkat keras ECU
• Dukungan perangkat lunak pemrograman
GT107 itu sendiri tidak berisi perangkat lunak kendaraan atau basis data kendaraan. Tahun dan model yang benar-benar didukung bergantung pada PCMFlash, PCMTuner, KESS V2, dan perangkat lunak kompatibel lainnya.
- Hanya berfungsi pada kendaraan penumpang 12V; tidak kompatibel dengan truk berat 24V, mesin konstruksi, dan sepeda motor
- Tidak dapat menyelesaikan pemrograman TCU secara mandiri; harus digunakan bersama pemrogram PCMFlash / PCMTuner / KESS V2 J2534
- Tidak mendukung ECU transmisi berbasis bus LIN murni tanpa sirkuit komunikasi CAN/K-Line
- Tidak dapat memperbaiki papan sirkuit TCU yang terbakar secara fisik; hanya mendukung pembacaan/penulisan data dan komunikasi sinyal
- Tidak tahan air; hanya untuk pemrograman bench di dalam ruangan yang kering atau pengoperasian pada kendaraan di luar ruangan yang terlindung
- Tidak mendukung unit kontrol transmisi penggerak listrik khusus kendaraan listrik energi baru
- Catu daya DC 12V 2A/3A terpisah diperlukan untuk pemrograman bench murni tanpa baterai kendaraan
- Perangkat keras kit ini tidak memiliki kunci aktivasi, langganan tahunan, atau biaya otorisasi tersembunyi; sepenuhnya terbuka setelah dibuka dari kemasan
- Perangkat Pencocokan Terpisah Wajib (dijual terpisah): PCMFlash, PCMTuner, KESS V2, atau programmer ECU J2534 lainnya
- Semua kabel daya, probe, dan kabel koneksi yang diperlukan sudah termasuk dalam kit resmi, tanpa memerlukan adaptor tambahan untuk model TCU utama
- Semua izin baca/tulis data bergantung pada lisensi perangkat lunak pemrograman ECU yang sesuai, tanpa biaya tambahan yang ditimbulkan oleh kit ini
- GT105 dan GT107 adalah perangkat keras breakout/adaptor pasif tanpa firmware atau sistem operasi independen bawaan
- Semua pengoperasian baca/tulis TCU bergantung pada perangkat lunak PC programmer ECU yang sesuai
- Sistem operasi komputer yang didukung: Windows 7 / Windows 10 / Windows 11 (32bit & 64bit); Mac OS dan Linux tidak kompatibel
- Tidak ada aplikasi seluler khusus untuk kit ini; semua pengoperasian harus dilakukan melalui komputer desktop Windows
- Perangkat keras GT105 dan GT107 tidak memiliki firmware yang dapat diperbarui oleh pengguna, tanpa biaya pembaruan dan tanpa batas waktu berakhirnya pembaruan gratis
- Semua perluasan kompatibilitas model gearbox baru, peningkatan protokol, dan algoritme checksum bergantung pada pembaruan resmi perangkat lunak PCMFlash / PCMTuner / KESS V2 yang sesuai
- Pembaruan basis data programmer resmi gratis secara permanen, tanpa biaya langganan pembaruan tahunan
- Garansi perangkat keras standar dari produsen: 12 bulan terhitung sejak tanggal pembelian awal
- Cakupan garansi: Cacat pabrik pada papan sirkuit utama, kabel komunikasi, lampu indikator, dan konektor internal dalam pengoperasian standar di bengkel kering
- Tidak tercakup dalam garansi: Kerusakan akibat sambungan daya terbalik, beban arus berlebih, korosi cairan, pembongkaran oleh pengguna, dan pemasangan kabel secara paksa
- Layanan pengembalian 30 hari (pembeli menanggung biaya pengiriman balik untuk masalah non-kualitas); dukungan teknis gratis seumur hidup melalui pesan teks & email

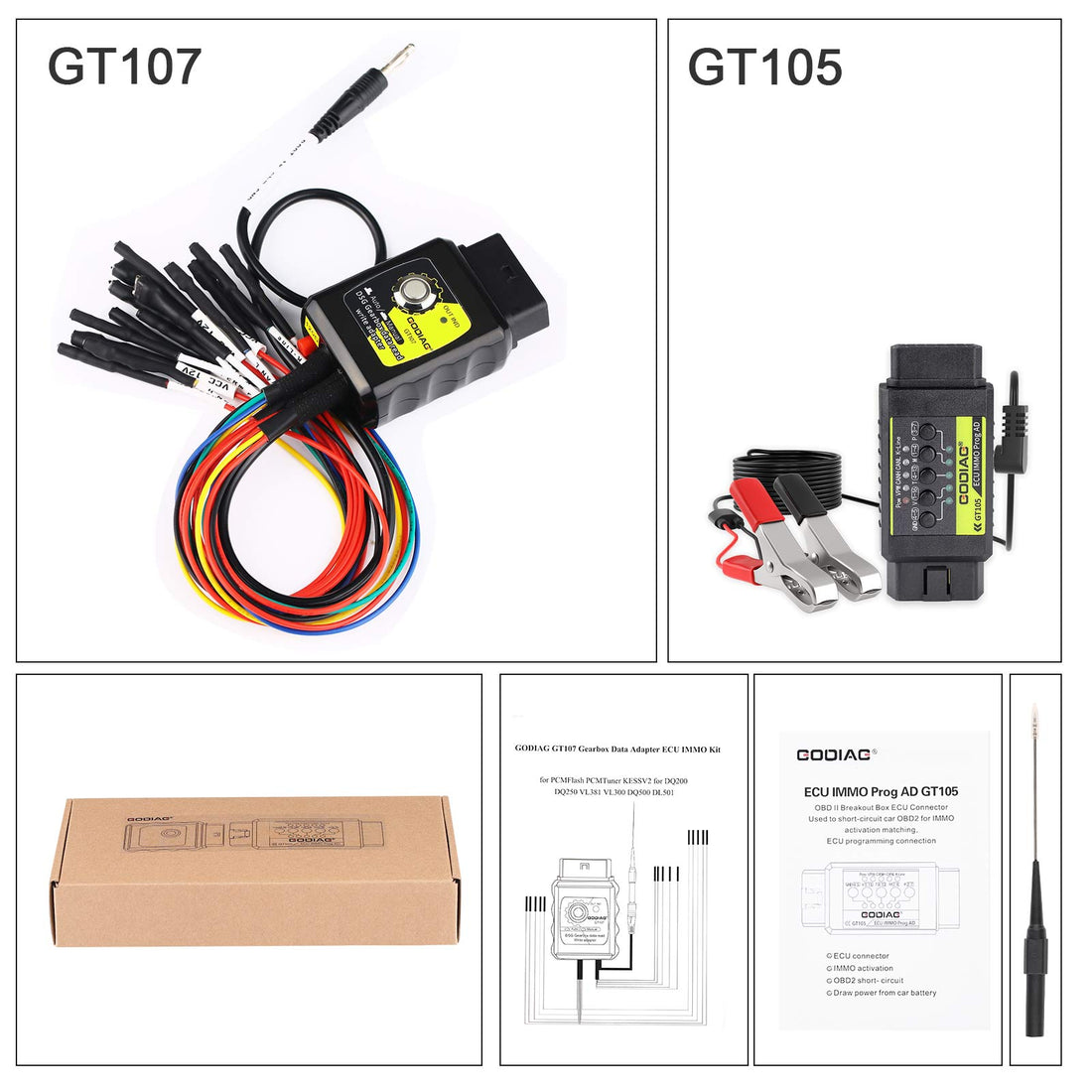

1 buah x Adaptor DSG
1 buah x Kabel Daya dengan Klip Baterai
1 buah x Probe
