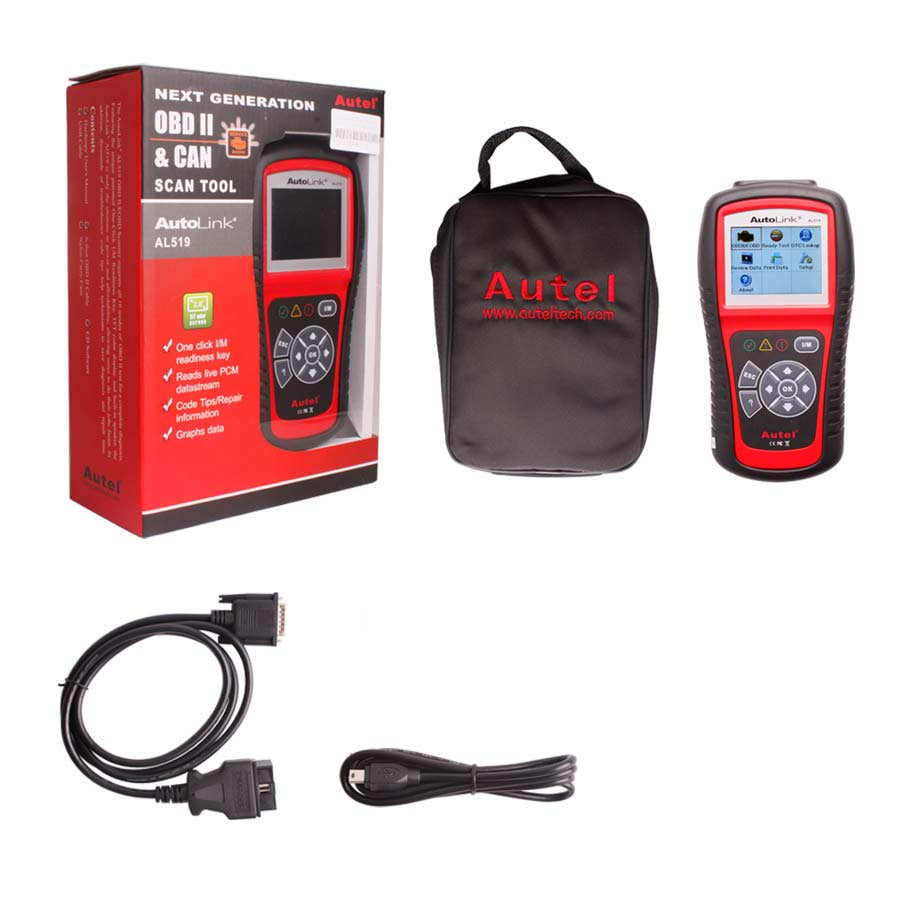

Panduan Pengguna AutoLink AL519
- Pemilik mobil pribadi yang melakukan DIY untuk memeriksa sendiri lampu peringatan mesin, membaca data mesin secara real-time, dan menghapus kode gangguan emisi
- Bengkel perbaikan kecil di pinggir jalan dan teknisi pemeliharaan paruh waktu yang berfokus pada pemecahan masalah OBD mesin dasar
- Dealer mobil bekas untuk mendeteksi gangguan emisi tersembunyi dan memverifikasi informasi VIN kendaraan sebelum transaksi kendaraan
- Stasiun inspeksi emisi kendaraan untuk menyelesaikan pengujian kesiapan I/M dan verifikasi siklus berkendara dengan cepat
- Pengguna individu global dan bengkel kecil yang membutuhkan peralatan diagnosis OBD khusus yang terjangkau dan mendukung banyak bahasa
2. Fungsi Utama & Fitur yang Didukung
Diagnosis OBDII/EOBD Lengkap
• Mendukung semua 10 mode pengujian OBDII
• Membaca dan menghapus kode gangguan
• Menentukan penyebab Lampu Periksa Mesin (MIL)
• Mengatur ulang monitor terkait emisi
Fungsi Kode Gangguan
• Membaca kode gangguan umum:
P0, P2, P3, U0
• Membaca kode gangguan khusus produsen:
P1, P3, U1
• Membaca kode gangguan yang tertunda
• Menampilkan definisi DTC di layar
• Tips pemecahan masalah kode bawaan membantu mengidentifikasi kemungkinan penyebab dengan cepat
Fungsi Kesiapan I/M Sekali Klik
• Tombol Kesiapan Sekali Klik yang Dipatenkan
• Memeriksa status kesiapan emisi dengan cepat
• Memverifikasi penyelesaian siklus berkendara kendaraan
• Membantu menyiapkan kendaraan untuk inspeksi emisi
Pemantauan Data Langsung
• Membaca aliran data PCM secara langsung
• Menampilkan informasi sensor mesin
• Membaca dan menampilkan data pengujian sensor O2 secara langsung
• Mendukung tampilan grafik data langsung
• Membaca, menyimpan, dan memutar ulang data sensor
Fungsi OBDII Lanjutan
• Melihat data bingkai beku
• Pengujian Mode 6 OBDII yang disempurnakan
• Pengambilan informasi kendaraan:
VIN, CIN, CVN
Desain yang Mudah Digunakan
• Layar warna TFT
• Speaker internal untuk notifikasi kesiapan yang terdengar
• Indikator LED berkode warna
• Menu multibahasa dan definisi DTC
3. Kendaraan Apa Saja yang Didukung?
Merek Kendaraan yang Didukung
AutoLink AL519 mendukung sebagian besar kendaraan yang memenuhi OBDII/EOBD, termasuk:
• Kendaraan Amerika
• Kendaraan Eropa
• Kendaraan Asia
Tahun Kendaraan yang Didukung
• Kendaraan yang memenuhi OBDII tahun 1996 dan yang lebih baru
Sistem Kendaraan yang Didukung
• Modul Kontrol Mesin (ECM/PCM)
• Sistem kontrol emisi
• Sistem diagnosis OBDII/EOBD
Protokol yang Didukung
• OBDII
• EOBD
• CAN Bus
Catatan:
Kompatibilitas kendaraan bergantung pada apakah kendaraan mendukung komunikasi OBDII standar.
- Tidak mendukung diagnosis seluruh sistem untuk ABS, kantung udara SRS, transmisi, TPMS, dan modul kontrol bodi
- Tidak kompatibel dengan sepeda motor, truk tugas berat, mesin konstruksi, kendaraan pertanian, dan kendaraan non-OBD sebelum tahun 1996
- Tidak memiliki fungsi perawatan khusus tingkat lanjut: reset oli, adaptasi throttle, pengodean ECU, pencocokan kunci, koreksi jarak tempuh
- Tidak dapat mendiagnosis kendaraan listrik murni yang tidak memiliki protokol OBD mesin bensin
- Beberapa model kendaraan GM lama memiliki keterbatasan kompatibilitas sebagian, yang perlu diatasi dengan memperbarui ke perangkat lunak terbaru
- Tidak dapat melakukan diagnosis offline tanpa komputer Windows untuk proses pembaruan firmware
- Otorisasi & Aktivasi: Tidak ada registrasi berbayar, kode aktivasi, atau biaya langganan tahunan; semua fungsi OBD bawaan tersedia langsung
- Kebutuhan Peralatan Tambahan: Komputer desktop/laptop Windows hanya diperlukan untuk peningkatan firmware online dan pencetakan data; tidak diperlukan adaptor tambahan untuk diagnosis harian
- Catu Daya: Langsung ditenagai oleh port OBD kendaraan DC 8V–18V, tidak memerlukan pengisi daya terpisah
- Layar: Layar LCD warna TFT 320 x 240
- Bahasa yang Didukung: Inggris, Prancis, Spanyol, Jerman, Belanda, Polandia, Italia, Portugis, Yunani, Rumania
- Tegangan Kerja: DC 8V – 18V (ditenagai oleh baterai kendaraan)
- Suhu Pengoperasian: 0℃ ~ 60℃
- Suhu Penyimpanan: -20℃ ~ 70℃
- Dimensi Keseluruhan: P199 mm × L104,5 mm × T37,5 mm
- Berat Bersih: 0,28 kg (tanpa kabel); 0,484 kg (lengkap dengan kabel)
- Antarmuka Peningkatan: Port Mini USB
- Koneksi Kendaraan: Kabel OBDII standar 16 pin
- Metode Pembaruan: Hubungkan ke komputer Windows melalui kabel USB untuk peningkatan firmware resmi dan basis data kendaraan secara online
- Biaya Pembaruan: Semua pembaruan firmware rutin dan pustaka DTC sepenuhnya gratis tanpa biaya tersembunyi
- Masa Pembaruan Gratis: Pembaruan resmi gratis secara permanen tanpa batas waktu kedaluwarsa
