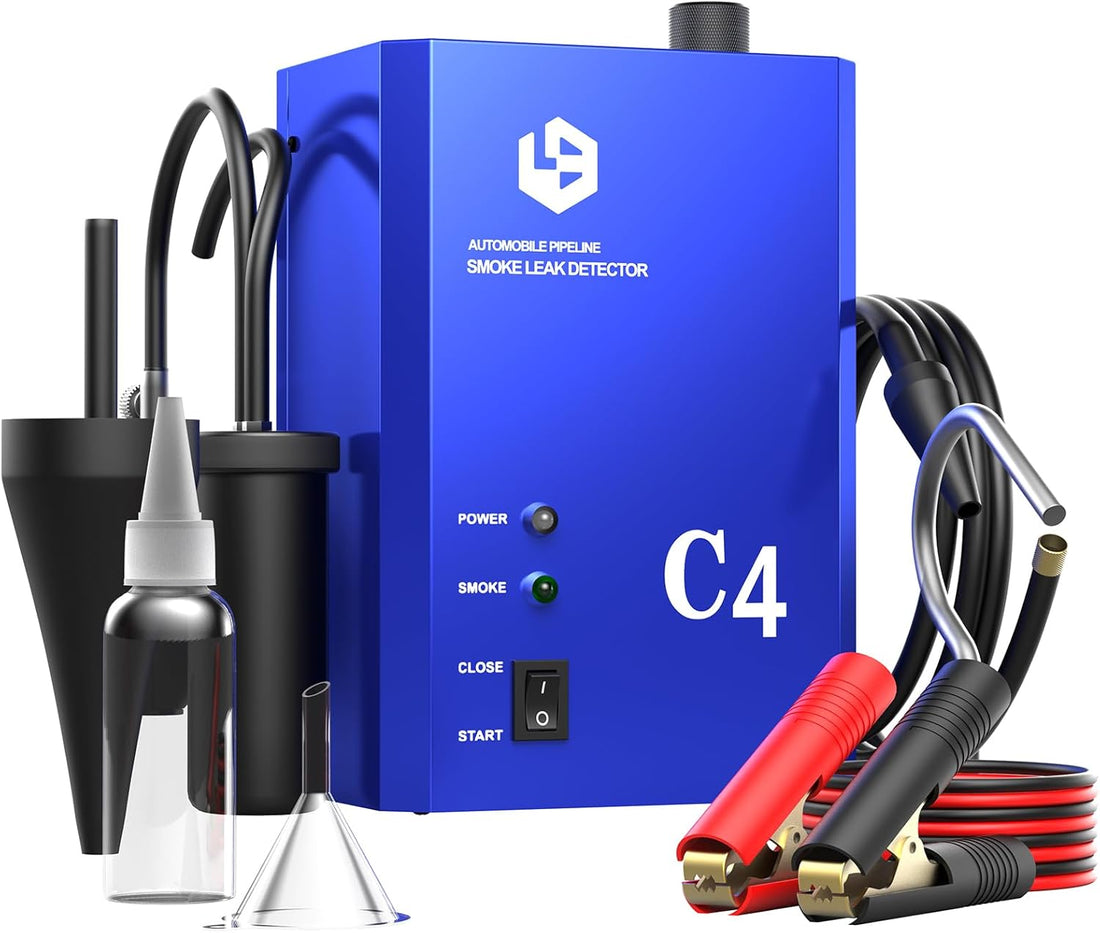

PETUNJUK PENGGUNA Detektor Kebocoran Asap GODIAG C4
1. GODIAG C4 dirancang untuk:
- Bengkel perbaikan mobil profesional untuk memeriksa kebocoran pada saluran intake, turbo, knalpot, dan vakum
- Teknisi perawatan sepeda motor, ATV, dan mobil salju untuk memeriksa kerapatan saluran udara
- Bengkel servis perahu kecil & yacht untuk menemukan kebocoran saluran udara di kapal
- Petugas inspeksi mobil bekas untuk menyaring kerusakan kebocoran tersembunyi pada saluran udara
- Mekanik pinggir jalan keliling dengan ruang penyimpanan terbatas dan tanpa kompresor udara eksternal
- Pemilik kendaraan DIY untuk pemeriksaan mandiri saluran udara kendaraan sehari-hari
2. Fungsi & Fitur Utama yang Didukung
GODIAG C4 mendukung deteksi kebocoran kendaraan yang efisien dengan mode pengujian asap dan pengujian udara.
Fungsi Utama:
- Mode pengujian asap untuk mendeteksi kebocoran pipa
- Mode pengujian udara untuk pemeriksaan tekanan
- Mendeteksi kebocoran pada berbagai sistem pipa kendaraan
- Menghasilkan asap dengan cepat untuk memudahkan identifikasi kebocoran
- Pompa udara internal, tidak memerlukan kompresor udara eksternal
- Dilengkapi kipas pendingin untuk pengoperasian yang stabil
- Sistem perlindungan terhadap panas berlebih untuk penggunaan yang lebih aman
- Jendela pengamatan cairan untuk memantau level minyak asap
- Pemantauan keluaran tekanan selama pengujian
- Desain ringan dan portabel
Area Pengujian yang Berlaku:
- Sistem intake
- Saluran vakum
- Pipa terkait turbocharger
- Sistem knalpot
- Sistem perpipaan kendaraan lainnya
Catatan: GODIAG C4 tidak dapat menguji sistem EVAP. Untuk pengujian EVAP, diperlukan kit pengujian kebocoran asap EVAP khusus.
3. Kendaraan Apa Saja yang Didukung?
GODIAG C4 adalah detektor kebocoran asap otomotif universal dan tidak memerlukan perangkat lunak kendaraan atau komunikasi ECU.
Mendukung sebagian besar kendaraan 12V, termasuk:
- Mobil penumpang
- Sepeda motor
- Mobil salju
- ATV
- Truk ringan
- Perahu
Kompatibel dengan kendaraan dari berbagai merek, termasuk tetapi tidak terbatas pada:
- BMW
- Mercedes Benz
- Volkswagen
- Audi
- Toyota
- Honda
- Ford
- GM
- Hyundai
- Kia
- Nissan
- Mazda
- Subaru
- Kendaraan 12V lainnya
Sistem yang didukung bergantung pada struktur pipa kendaraan dan persyaratan pengujian.
4. Harap Perhatikan Keterbatasan Berikut
- TIDAK dapat menguji sistem pemulihan uap bahan bakar EVAP kendaraan; peralatan pengujian khusus diperlukan untuk pemeriksaan EVAP
- Hanya mendeteksi kebocoran gas pada saluran udara, tidak dapat menguji rembesan oli mesin, cairan pendingin, atau cairan hidraulik
- Tidak kompatibel dengan truk tugas berat 24V, mesin konstruksi besar, dan pipa industri bertekanan tinggi
- Tidak memiliki fungsi diagnosis ECU, pembacaan kode kerusakan, pemrograman kunci, atau perawatan elektronik kendaraan
- Tidak cocok untuk mendeteksi kebocoran pada pipa industri bertekanan tinggi (laju aliran maksimum 15L/menit)
- Minyak asap merupakan bahan habis pakai dan tidak disertakan dalam paket standar
- Tidak dapat mendeteksi kebocoran refrigeran AC
- Harus mengikuti satu siklus kerja selama 10 menit untuk mencegah perlindungan terhadap panas berlebih terpicu
5. Aksesori Perangkat Keras & Persyaratan Lisensi
- Otorisasi & Aktivasi: Tidak memerlukan pendaftaran, kode aktivasi, atau biaya langganan tahunan; langsung siap digunakan setelah dikeluarkan dari kotak
- Sumber daya wajib: Aki kendaraan eksternal 12V (kabel daya dengan penjepit disertakan)
- Bahan Habis Pakai yang Dibeli Terpisah: Oli asap khusus untuk penguji kebocoran
- Tidak memerlukan unit utama tambahan, ponsel, atau komputer untuk pengujian harian
- Adaptor yang sesuai telah disertakan dan dipasang sebelumnya dalam paket untuk antarmuka saluran utama
6. Spesifikasi GODIAG C4
- Tegangan Input: DC 12V / 6A
- Laju Aliran Udara: 0–15L/Menit, nominal sekitar 10L/Menit
- Kapasitas Tangki Oli Asap: 30ml
- Konfigurasi Bawaan: Pompa udara, kipas pendingin, perlindungan panas berlebih, pengukur tekanan, jendela pengamatan oli
- Panjang Selang Uji: 1,8m
- Panjang Kabel Daya: 1,6m
- Waktu Kerja Terus-Menerus Tunggal: Maks. 10 menit per siklus
- Dimensi Keseluruhan: 350 × 130 × 240mm
- Berat Kotor: 2,5KG
- Desain Struktur: Lubang gantung yang disediakan untuk memudahkan penempatan
7. Pembaruan Perangkat Lunak
- Sifat Pembaruan: Peralatan pengujian perangkat keras fisik murni tanpa firmware, basis data, atau perangkat lunak operasi bawaan
- Biaya Pembaruan: N/A, tidak tersedia fungsi pembaruan daring
- Masa Pembaruan Gratis: N/A, tidak diperlukan iterasi perangkat lunak atau peningkatan versi
8. Versi Global
- Versi global penuh tanpa penguncian wilayah, dapat digunakan untuk pemeliharaan kendaraan di semua negara di seluruh dunia
- Hanya pengujian fisik perangkat keras, tanpa batasan wilayah atau merek
9. Garansi
- Garansi perangkat keras resmi selama 12 bulan yang mencakup cacat produksi pabrik sejak tanggal pengiriman
- Panduan teks bebas untuk perakitan peralatan, pengisian oli, dan prosedur pengujian standar
- Kerusakan akibat sambungan daya yang salah, oli asap yang diisi berlebihan, pengoperasian terus-menerus dalam waktu lama, terendam air, atau pembongkaran tanpa izin tidak tercakup dalam garansi.
10. Daftar Paket
1 buah x Unit Utama
1 buah x Adaptor Pengisi Udara
1 buah x Power Cords
1 buah x Smoke Tube
1 buah x Inti Adaptor Saluran Masuk
1 buah x Panduan Pengguna
1 buah x Sertifikasi
Cara Menggunakannya?
Persiapan
1. Pasang kait pada lubang sekrup D.
2. Colokkan Power Cords ke soket G di sisi unit utama. Merah ke merah, hitam ke hitam.
3. Pasang Smoke Tube ke ventilasi H pada unit utama.
4. Lepaskan tutup E dan isi oli asap secukupnya. Lihat level oli melalui jendela F dan pastikan oli berada dalam rentang skala.
Catatan: terlalu banyak oli akan membanjiri silinder hidrolik, sedangkan terlalu sedikit oli akan menghasilkan lebih sedikit asap.
Uji Coba
1. Hubungkan baterai kendaraan 12V dengan penjepit pada Power Cords. Indikator daya akan menyala dan unit akan mulai menghasilkan tekanan udara.
Catatan: penjepit merah ke positif (+), dan penjepit hitam ke negatif (-).
2. Tutup nosel asap pada Smoke Tube dengan ujung jari; Pressure Gauge akan menunjukkan tekanan keluaran secara real-time.
3. Nyalakan sakelar mode asap; indikator mode asap akan menyala. Unit akan mulai menghasilkan asap.
Catatan: Peralatan akan masuk ke mode perlindungan diri setelah bekerja dalam waktu lama untuk mencegah generator asap terlalu panas, sehingga lampu indikator B akan mati. Peralatan juga akan berhenti menghasilkan asap hingga suhunya kembali ke tingkat yang aman. Pengguna dapat mendinginkan peralatan dengan pompa udara. Jangan mengisi oli saat peralatan sedang bekerja.
