Overview

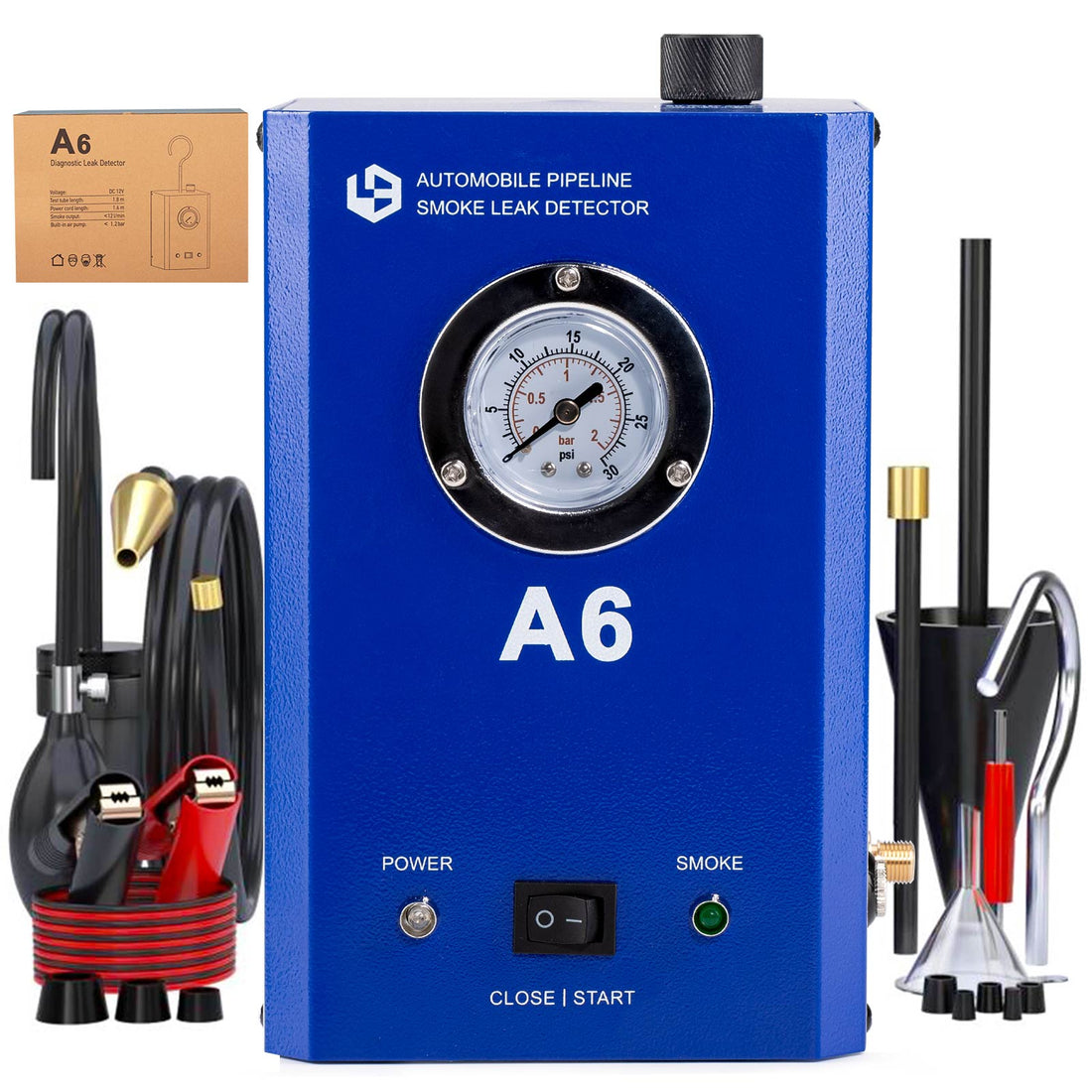

GODIAG A6 Smoke Leak Detector Panduan Pengguna
1. GODIAG A6 dirancang untuk:
- Teknisi perbaikan mobil profesional untuk mendeteksi kebocoran pada pipa asupan, EVAP, turbo, dan knalpot
- Petugas perawatan sepeda motor, ATV, dan mobil salju untuk memeriksa pipa udara
- Bengkel perbaikan yacht dan perahu kecil untuk menguji kekedapan udara pada lambung dan pipa
- Spesialis inspeksi mobil bekas untuk memeriksa kebocoran tersembunyi pada sistem bahan bakar dan vakum
- Bengkel perbaikan di pinggir jalan yang berdiri sendiri dengan ruang terbatas dan tanpa kompresor udara tambahan
- Penggemar kendaraan DIY yang merawat sendiri mobil dan sepeda motornya
Struktur Produk:
2. Fungsi Utama & Fitur yang Didukung
GODIAG A6 mendukung deteksi kebocoran profesional melalui pengujian asap dan tekanan udara.
Fungsi Utama:
- Mode uji asap
- Mode uji tekanan udara
- Mendeteksi kebocoran pada sistem pipa kendaraan
- Menghasilkan asap dengan cepat untuk pemeriksaan kebocoran
- Pompa udara bawaan, tidak memerlukan sumber udara eksternal
- Pemantauan tekanan secara real-time melalui pengukur tekanan
- Jendela pengamatan cairan untuk memeriksa level minyak asap
- Sistem perlindungan panas berlebih untuk pengoperasian yang lebih aman
- Desain ringan dan portabel
- Pengoperasian sederhana dengan konstruksi yang tahan lama
Sistem Deteksi Kebocoran yang Berlaku:
- Sistem asupan
- Sistem vakum
- Sistem bahan bakar
- Sistem knalpot
- Sistem EVAP
- Sistem pipa kendaraan lainnya
3. Kendaraan Apa Saja yang Didukung?
GODIAG A6 Automotive Smoke Leak Detector adalah perangkat pengujian kebocoran universal yang tidak memerlukan perangkat lunak kendaraan atau komunikasi dengan kendaraan.
Mendukung:
- Sebagian besar kendaraan 12 V
- Mobil penumpang
- Sepeda motor
- Mobil salju
- ATV
- Truk ringan
- Perahu
Kompatibel dengan berbagai merek kendaraan, termasuk tetapi tidak terbatas pada:
- BMW
- Mercedes Benz
- Volkswagen
- Audi
- Toyota
- Honda
- Ford
- GM
- Hyundai
- Kia
- Nissan
- Mazda
- Subaru
- Kendaraan 12 V lainnya
Sistem yang didukung bergantung pada struktur fisik pipa kendaraan.
4. Harap Perhatikan Keterbatasan Berikut
- Hanya mendeteksi kebocoran udara pada sistem pipa; tidak dapat menguji rembesan oli cair, cairan pendingin, atau cairan hidraulik
- Tidak berlaku untuk sistem pipa yang sepenuhnya terbuka tanpa ruang penyegelan tertutup
- Tidak mendukung truk komersial berat 24 V, mesin konstruksi besar, dan pipa industri bertekanan tinggi
- Tidak dapat mendiagnosis kerusakan elektronik, melakukan pengodean ECU, pencocokan kunci, atau membaca kode kerusakan kendaraan
- Tidak cocok untuk pengujian pipa industri bertekanan sangat tinggi (tekanan pengujian maksimum 15psi)
- Minyak asap merupakan bahan habis pakai dan tidak disertakan dalam paket standar
- Tidak dapat menguji kebocoran refrigeran AC
5. Aksesori Perangkat Keras & Persyaratan Lisensi
- Otorisasi & Aktivasi: Tidak memerlukan pendaftaran, kode aktivasi, atau biaya tahunan; siap digunakan setelah dikeluarkan dari kemasan
- Catu daya wajib: aki kendaraan 12 V (penjepit daya disertakan dalam paket)
- Bahan habis pakai tambahan yang harus disiapkan secara terpisah: minyak asap khusus untuk alat penguji
- Tidak diperlukan host, komputer, atau aplikasi seluler tambahan untuk pengujian harian
- Tidak diperlukan adaptor konversi tambahan untuk sebagian besar antarmuka saluran kendaraan umum
6. Spesifikasi GODIAG A6
- Tegangan Kerja: DC 12V / 6A
- Tekanan Uji Maksimum: 15psi
- Laju Aliran Udara: <8L/Min
- Kapasitas Penyimpanan Oli Asap: 30ml
- Pompa Udara Bawaan: Mandiri, tidak memerlukan sumber udara eksternal
- Panjang Selang Uji: 1,5m; Panjang Kabel Daya: 1,5m
- Dimensi Keseluruhan: 310 × 270 × 285mm
- Berat Kotor: 5KG
- Konfigurasi Keselamatan: perangkat perlindungan panas berlebih bawaan
- Indikator Pengoperasian: lampu indikator daya + lampu indikator mode asap
7. Pembaruan Perangkat Lunak
- Properti Pembaruan: Perangkat ini merupakan peralatan pengujian perangkat keras murni tanpa perangkat lunak, firmware, atau basis data bawaan
- Biaya Pembaruan: Tidak berlaku, tidak diperlukan fungsi pembaruan daring
- Masa Pembaruan Gratis: Tidak berlaku, tidak diperlukan iterasi perangkat lunak
8. Versi Global
- Versi global penuh tanpa batasan, tanpa penguncian wilayah, berlaku untuk perawatan kendaraan di semua negara di seluruh dunia
- Pengoperasian sepenuhnya merupakan pengujian fisik perangkat keras, tanpa pembatasan data berdasarkan wilayah
9. Garansi
- Garansi perangkat keras resmi selama 12 bulan untuk cacat produksi pabrik sejak tanggal pengiriman
- Panduan pengoperasian bebas untuk langkah penyambungan kabel, pengisian oli, dan pengujian
- Kerusakan yang disebabkan oleh kesalahan sambungan daya, pengisian oli asap berlebihan, panas berlebih akibat pengoperasian terus-menerus dalam waktu lama, terendam air, atau pembongkaran oleh pengguna tidak tercakup dalam garansi
10. Daftar Isi Paket
1 buah x Unit Utama
1 buah x Adaptor Pengembang
1 buah x Kabel Daya
1 buah x Tabung Asap
1 buah x Inti Adaptor Saluran Masuk
1 buah x Panduan Pengguna
1 buah x Sertifikasi
Bagaimana cara menggunakannya?
Uji Coba
2.Tutup nosel asap pada Tabung Asap dengan ujung jari; Pengukur Tekanan akan menunjukkan tekanan keluaran secara langsung.
3.Nyalakan sakelar mode asap; indikator mode asap akan menyala. Unit akan mulai menghasilkan asap.
Menyiapkan Unit
1.Pasang Kabel Daya ke Soket Masukan Daya.
Catatan: colokan merah ke soket merah dan colokan hitam ke soket hitam.
2.Pasang Tabung Asap ke Saluran Keluar Asap, lalu kunci dengan penjepit cepat.
Catatan: Gunakan Tali Velcro untuk merapikan Kabel Daya dan Tabung Asap sebelum disimpan.
3.Buka Port Pengisian Oli, isi oli asap ke dalam reservoir, perhatikan Jendela Indikator Level Oli, dan pastikan level oli TIDAK melebihi garis Maks. Jika oli asap terisi terlalu penuh, balikkan unit untuk mengeluarkan sebagian oli.
4. Kini unit siap digunakan.
Catatan: Perhatikan Jendela Indikator Level Oli sebelum digunakan. Jika level oli mendekati bagian bawah, unit perlu diisi ulang.
Catatan: Perhatikan Jendela Indikator Level Oli sebelum digunakan. Jika level oli mendekati bagian bawah, unit perlu diisi ulang.Uji Coba
1.Hubungkan baterai kendaraan 12V dengan penjepit pada Kabel Daya. Indikator Daya akan menyala dan unit akan mulai menghasilkan tekanan udara.
Catatan: penjepit merah ke positif (+), dan penjepit hitam ke negatif (-).
2.Tutup nosel asap pada Tabung Asap dengan ujung jari; Pengukur Tekanan akan menunjukkan tekanan keluaran secara langsung.
3.Nyalakan sakelar mode asap; indikator mode asap akan menyala. Unit akan mulai menghasilkan asap.
