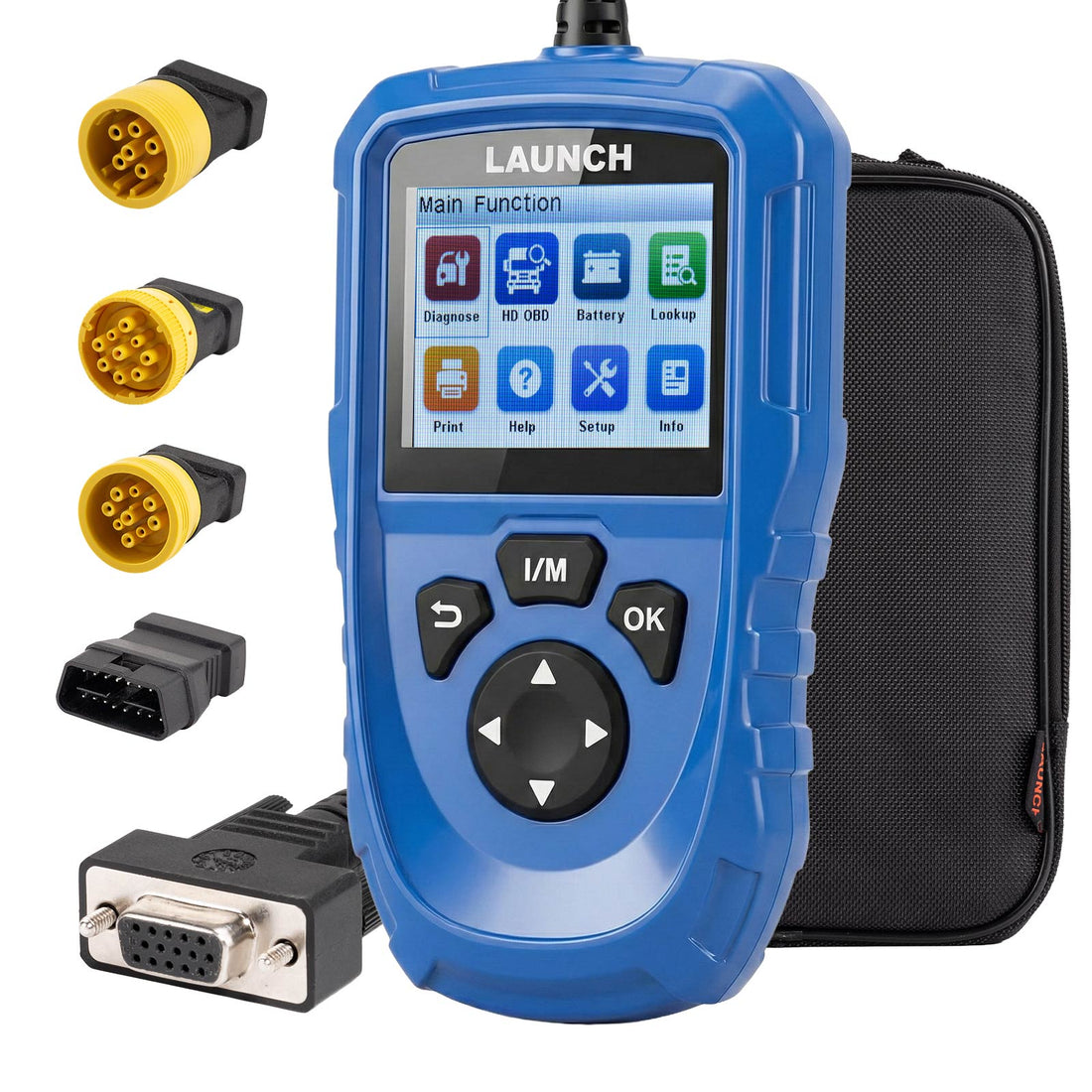

LAUNCH CR HD V2 Konfigurasi Standar E-commerce Kendaraan Komersial Mendukung Pembacaan/Penghapusan Kode Kesalahan HD OBD & EOBD dengan Cepat, Pemeriksaan Baterai

Pengenalan Produk:

LAUNCH CR HD V2 adalah alat truk tugas berat generasi baru yang dikembangkan berdasarkan platform ARM dan dirancang khusus untuk pengguna DIY. Produk ini mendukung HD OBD dan EOBD, serta dilengkapi fungsi praktis seperti membaca dan menghapus kode kesalahan dengan cepat, menampilkan aliran data secara real-time, tampilan grafis, deteksi tegangan, pencetakan data, dan pemeriksaan status kesiapan I/M, sehingga memenuhi kebutuhan berbagai skenario, termasuk perawatan harian dan pemecahan masalah.

LAUNCH CR HD V2 mendukung protokol J1708, J1939, J1979, J1850, PWM, dan VPW. Produk ini menyediakan tampilan kode kesalahan dan aliran data yang komprehensif serta menawarkan pembaruan gratis permanen.

Fungsi Produk:

Diagnosis (Diagnosis OBD Kendaraan Penumpang)
Mendukung protokol komunikasi otomotif global utama, tanpa masalah kompatibilitas.

HD OBD (Diagnosis OBD Truk Tugas Berat)

Diagnosis Cerdas Mode Ganda

Pencarian Sistem Otomatis: Secara otomatis mengidentifikasi protokol komunikasi kendaraan dengan satu klik, sehingga koneksi dapat dibuat dengan cepat untuk efisiensi dan kemudahan.

Pemilihan Sistem Manual: Mendukung tenaga profesional untuk menentukan sistem secara manual guna menangani model kendaraan khusus atau kompleks, sehingga menghasilkan diagnosis yang lebih akurat dan fleksibel.

Baterai (Pemeriksaan Baterai)
Membaca tegangan baterai dari port OBD

Pencarian (Pencarian Kode Kesalahan) Diagnosis akurat dengan satu klik, pencarian kode kesalahan
1. Masukkan kode kesalahan → 2. Sesuaikan karakter sesuai petunjuk → 3. Tekan [OK] untuk mengonfirmasi pencarian

Bantuan
Definisi terkait OBD; Definisi istilah aliran data; Definisi istilah status kesiapan I/M; Melihat data yang direkam.

Pengaturan
Pergantian Bahasa: Mendukung tiga antarmuka multibahasa untuk memenuhi kebutuhan pengoperasian dalam bahasa asli pengguna di berbagai wilayah.
Satuan Ukuran: Memungkinkan pengaturan satuan secara fleksibel untuk memastikan pembacaan data sesuai dengan kebiasaan pengguna.
Mode perekaman: Mengaktifkan dan menonaktifkan mode perekaman dengan satu klik.

Info (Informasi Perangkat)
Versi Perangkat Lunak: Versi perangkat lunak yang saat ini terpasang pada perangkat.
Versi Diagnosis: Versi firmware yang saat ini terpasang pada perangkat.
Nomor Seri
Kode Registrasi
Dukungan: Saluran Dukungan Resmi

Spesifikasi Produk:

Layar: 2.8 inci
Penyimpanan: 16MB
Antarmuka: 1. OBDII (keluaran langsung); 2. Type-C
Tegangan: 24V
Arus Operasional: 0.25A
Suhu Pengoperasian: 0℃~-50℃
Suhu Penyimpanan: -20℃~-70℃
Tombol: Atas, Bawah, Kiri, Kanan, Konfirmasi, Kembali, I/M
Sertifikasi: CE, FCC, IC, RoHS
Bahasa: Inggris, Prancis, Spanyol
Layanan: Paket pembaruan diperoleh melalui koneksi klien PC dan berlaku permanen.

Diagram Kerja Antarmuka Diagnosis Kendaraan

Langkah-Langkah Menghubungkan dan Mengoperasikan Diagnosis dengan Cepat

1. Langkah-Langkah Koneksi
• Pertama, matikan sakelar pengapian dan pastikan kendaraan berada dalam kondisi aman;
• Selanjutnya, cari DLC (Konektor Data) – biasanya terletak di bawah roda kemudi atau pada dasbor sisi pengemudi;
• Selanjutnya, pilih dan pasang adaptor yang sesuai berdasarkan jenis DLC kendaraan;
• Kemudian, hubungkan kabel diagnosis ke DLC kendaraan melalui adaptor;
• Terakhir, nyalakan sakelar pengapian (mesin dapat dalam keadaan mati atau menyala) dan mulai sistem diagnosis.

2. Pengoperasian Diagnosis
Menghubungkan Perangkat: Hubungkan alat diagnosis ke DLC kendaraan, nyalakan sakelar pengapian, dan perangkat akan menyala secara otomatis;
Memasuki Antarmuka Utama: Setelah sistem mengenali kendaraan, sistem akan masuk ke layar fungsi utama;
Memilih Fungsi: Pilih pencarian kode kesalahan, pencatatan data, pemutaran ulang, atau fungsi tambahan sesuai kebutuhan;
Mengikuti Petunjuk: Ikuti petunjuk di layar untuk menyelesaikan pengujian; sederhana dan efisien.

Isi Paket:
1 buah x Unit utama dengan kabel diagnosis (konektor DB15 betina 3 baris (kabel 1,5 m))
1 buah x konektor OBD6,
1 buah x konektor OBD9,
1 buah x konektor CT9,
1 buah x konektor adaptor
1 buah x Panduan Mulai Cepat
1 buah x Tas kain
