Pendahuluan Produk Osiloskop Launch O2-2 Scope Box
Pendahuluan Produk:
Launch O2-2 Scope Box memungkinkan pengguna menangkap bentuk gelombang tertentu, sehingga prosesnya 70% lebih efisien dibandingkan osiloskop lain. Perangkat ini dapat merekam dan memutar ulang data bentuk gelombang beresolusi tinggi untuk analisis di masa mendatang. Kemampuan memasukkan nama dan karakter secara langsung dengan mengeklik papan ketik virtual menyederhanakan proses dan meningkatkan efisiensi hingga 90%.
Keunggulan Produk:
4 kanal
Bandwidth 100MHz
Konfigurasi otomatis
Simpan bentuk gelombang dengan satu klik
Pengukuran kursor
Pengaturan parameter bentuk gelombang prasetel dengan satu klik
Mode demo
Bantuan online
Operasi matematika bentuk gelombang
23 pengukuran otomatis
Fitur Produk:
Fungsi pengaktifan dengan satu tombol
Akses ke 23 variasi pengukuran otomatis yang ditampilkan dalam satu layar untuk memudahkan penggantian.
Memori buffer hingga 50M.
Gunakan fitur perbesar/perkecil untuk meninjau detail secara presisi
Pengaturan sistem pribadi yang dapat disesuaikan dan disimpan sebagai file konfigurasi untuk ditinjau
Fungsi kalibrasi mandiri memungkinkan optimalisasi jalur sinyal osiloskop untuk akurasi pengukuran maksimum.
Memperbesar operasi matematika bentuk gelombang, seperti penjumlahan, pengurangan, perkalian, dan fungsi FFT untuk analisis bentuk gelombang tingkat lanjut.
Berbagai pengujian otomotif, termasuk sirkuit, sensor, aktuator, pengujian pengapian, dan lainnya.
Antarmuka pengguna multibahasa.
Transfer Data Sinkronisasi USB ke perangkat eksternal seperti laptop, tablet, dll....
Perbandingan Mendetail antara Scope Box Launch O2-2 dan Scope Box Launch O2-1
Isi Paket:
1 buah x unit utama Launch O2-2
Fungsi Produk:
Mendukung berbagai pengujian proyek prasetel kendaraan
Mendukung berbagai pengujian proyek prasetel kendaraan
Mendukung berbagai pengujian proyek prasetel otomotif, seperti sirkuit, sensor, aktuator, pengujian pengapian, pengujian komunikasi, dan pengujian kombinasi, serta mengatur prasetel berbagai parameter dan metode koneksi khusus untuk setiap pengujian.
23 pengaturan pengukuran otomatis
23 pengaturan pengukuran otomatis ditampilkan dalam satu layar, sehingga mudah dilihat sekilas dan dapat diklik dengan satu sentuhan ringan. Mendukung penghapusan dengan satu klik, menghilangkan kerepotan membolak-balik halaman dan melakukan pencarian berulang, sehingga pengukuran otomatis menjadi mudah dan praktis.
Pengalihan sumber pemicu secara cepat
Mendukung pemicu tepi, pulsa, dan lainnya. Pengaturan pemicu yang sederhana dan intuitif serta metode peralihan sumber pemicu yang cepat membuat bagian tersulit dalam penggunaan osiloskop menjadi sangat mudah.
Buat parameter prasetel bentuk gelombang dengan cepat melalui satu klik
Saat menguji bentuk gelombang, Anda dapat menyimpan pengaturan yang ada pada antarmuka saat ini sebagai parameter prasetel bentuk gelombang dengan satu klik. Saat menguji bentuk gelombang serupa nanti, Anda dapat langsung memuat parameter prasetel tersebut tanpa pengaturan berulang.
Simpan bentuk gelombang dengan cepat melalui satu klik
Simpan bentuk gelombang yang sedang ditampilkan di layar dengan cepat melalui satu klik dan simpan secara otomatis dalam format yang ditentukan. Bentuk gelombang ini dapat langsung digunakan sebagai bentuk gelombang kanal referensi untuk ditampilkan nanti.
Pengoperasian kursor yang praktis
Nyalakan kursor horizontal dan vertikal masing-masing dengan satu klik. Setiap kursor dapat diseret secara independen, dan pelacakan kursor juga dapat dilakukan langsung melalui sentuhan sorotan sederhana, sehingga meningkatkan efisiensi keseluruhan lebih dari 80%.
Mendukung perubahan kursor/penggaris fase secara sesuai
Saat bentuk gelombang diperbesar atau diperkecil, kursor dan skala fase dapat berubah sesuai kebutuhan, dengan tetap mempertahankan rentang pengukuran.
Mendukung sentuhan 2 titik, bentuk gelombang dapat diperbesar atau diperkecil secara vertikal maupun horizontal
Seret secara horizontal atau vertikal dengan 2 titik untuk memperbesar atau memperkecil bentuk gelombang secara horizontal atau vertikal.
Mendukung fungsi demonstrasi
Bentuk gelombang sinus prasetel untuk mendemonstrasikan fungsi umum tanpa menghubungkan osiloskop.
Mendukung operasi matematika bentuk gelombang
Mendukung perhitungan penjumlahan, pengurangan, perkalian, dan pembagian dua bentuk gelombang kanal, serta transformasi Fourier cepat.
Perbandingan Mendetail antara Scope Box Launch O2-2 dan Scope Box Launch O2-1
| Model | O2-1 | O2-2 |
| Kanal | 4 | 4 |
| Lebar pita | 100MHz | 100MHz |
| Waktu naik | ≤3.5ns(umum) | ≤3.5ns |
| Laju sampling maksimum | 1Gbps(untuk empat kanal) | 1Gbps |
| Resistansi input | 1MΩ±1.5% | 1MΩ±1.5% |
| Kedalaman penyimpanan | 50M | 10M |
| Jumlah bit sampling | 8bit | 8bit |
| Akurasi vertikal | 3% | 3% |
| Tingkat vertikal | 5mV~10V | 5mV~10V |
| Pembalikan | Dukungan | Dukungan |
| Kopling kanal | DC, AC | DC, AC |
| Tingkat basis waktu | 5ns~1ks | 1ns-1ks |
| Akurasi basis waktu | 20ppm | 20ppm |
| Mode sampling | Normal | Normal |
| Dekode CANBus | CAN, LIN | CAN, LIN |
| Jenis pemicu | Tepi, lebar pulsa | Tepi, lebar pulsa |
| Mode pemicu | SEQ Normal, Otomatis, dan Tunggal | SEQ Normal, Otomatis, dan Tunggal |
| Kopling pemicu | Penolakan DC, derau | Penolakan DC, derau |
| Matematika | Gelombang ganda\FFT | Gelombang ganda\FFT |
| Tampilan | YT, Zoom, Gulir | YT, Zoom, Gulir |
| Mode gulir | 200ms/div~1000s/div | 200ms/div~1000s/div |
| Konfigurasi otomatis | Dukungan | Dukungan |
| Pengukuran otomatis | 23 | 23 |
| Kursor | Kursor horizontal, kursor vertikal | Kursor horizontal, kursor vertikal |
| Didukung oleh | Port USB, port DC IN | Port USB, port DC IN |
| Metode transmisi data | USB | USB |
| Opsi konfigurasi kendaraan | Sirkuit, sensor, aktuator, pengapian | Sirkuit, sensor, aktuator, pengapian |
| Suhu pengoperasian | 0℃~50℃ | 0℃~50℃ |
| Rentang catu daya | USB:5V/1A DC:12V/24V |
USB:5V/1A DC:12V/24V |
| Kompatibilitas | Resolusi tablet yang berbeda memerlukan aplikasi yang berbeda | Satu aplikasi dapat kompatibel dengan beberapa resolusi tablet |
| Gestur multisentuh | Tidak | Mendukung sentuhan 2 titik, bentuk gelombang dapat diperbesar atau diperkecil secara vertikal maupun horizontal |
| Konfigurasi kendaraan | Tidak | Setiap proyek pengujian dapat mendukung dokumentasi bantuan daring (dokumentasi bantuan akan disusun sesuai kebutuhan nanti) |
| Pemutakhiran firmware | Pemutakhiran manual | Mendukung pemutakhiran daring |
| Pemicu | Pengamatan bentuk gelombang tidak dapat diperbesar selama menunggu pemicu normal. | Dapat digunakan secara normal selama menunggu pemicu normal. |
| Fungsi demo | Tidak | Ya |
| Layar terbagi | Tidak | Ya |
| Laju pengambilan sampel | Saluran tunggal 1G/s, lebih dari 2 saluran hanya 250M/s | Saluran tunggal 1G/s, 2 saluran 500M/s, beberapa saluran 250M/s |
| Waktu mulai | 2-3S | sekitar 16 detik |
| Konsumsi daya | sekitar 6W | sekitar 7,5W |
Bagaimana Cara Menghubungkan Kabel?
Skenario penggunaan yang berbeda memerlukan metode koneksi yang berbeda (apa pun skenario penggunaannya, koneksi berikut tetap diperlukan):
Pertama, nyalakan kotak osiloskop melalui kabel daya klip ganda: Hubungkan salah satu ujung kabel daya klip ganda ke antarmuka daya kotak osiloskop, dan ujung lainnya ke baterai kendaraan untuk mengambil daya (merah terhubung ke kutub positif, hitam terhubung ke kutub negatif).
Catatan: Tablet seri PADVII mendukung catu daya USB.
2. Hubungkan terminal Tipe B kabel USB ke antarmuka Tipe B osiloskop, lalu hubungkan ujung lainnya ke antarmuka USB perangkat diagnostik.
Catatan: Tablet seri PADVII mendukung catu daya USB.
2. Hubungkan terminal Tipe B kabel USB ke antarmuka Tipe B osiloskop, lalu hubungkan ujung lainnya ke antarmuka USB perangkat diagnostik.

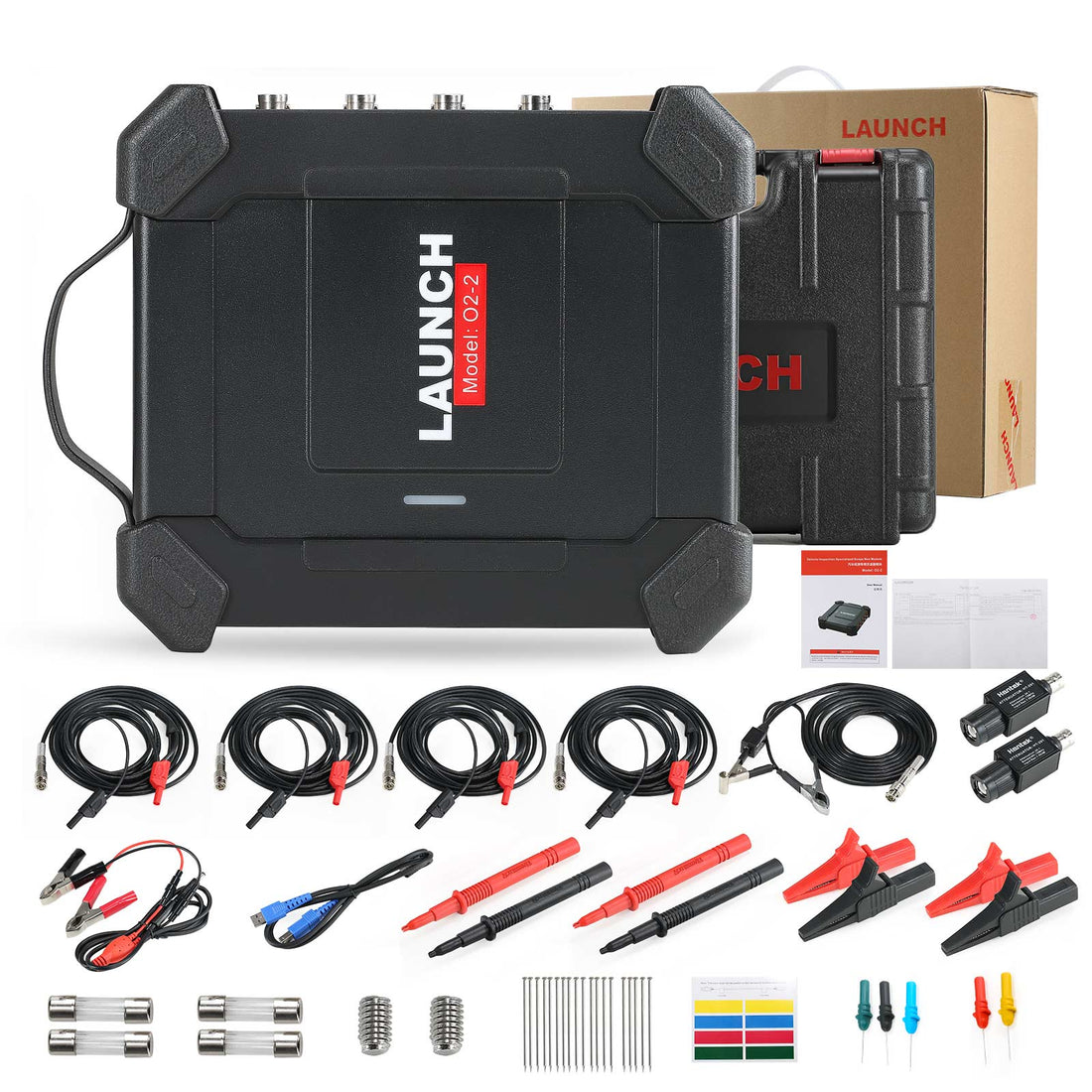

Isi Paket:
1 buah x unit utama Launch O2-2
4 buah x kabel pengujian HT 30
1 buah x kabel pickup pengapian sekunder HT25
1 buah x kabel klip baterai
1 buah x kabel USB
2 buah x attenuator HT201
20 buah x jarum penusuk
2 pasang x probe multimeter
2 pasang x klip buaya
5 buah x probe betina 4 warna
4 buah x sekring pisau (5*20mm)
2 buah x kepala sekrup
1 buah x panduan pengguna
1 buah x label warna
1 buah x daftar kemasan
