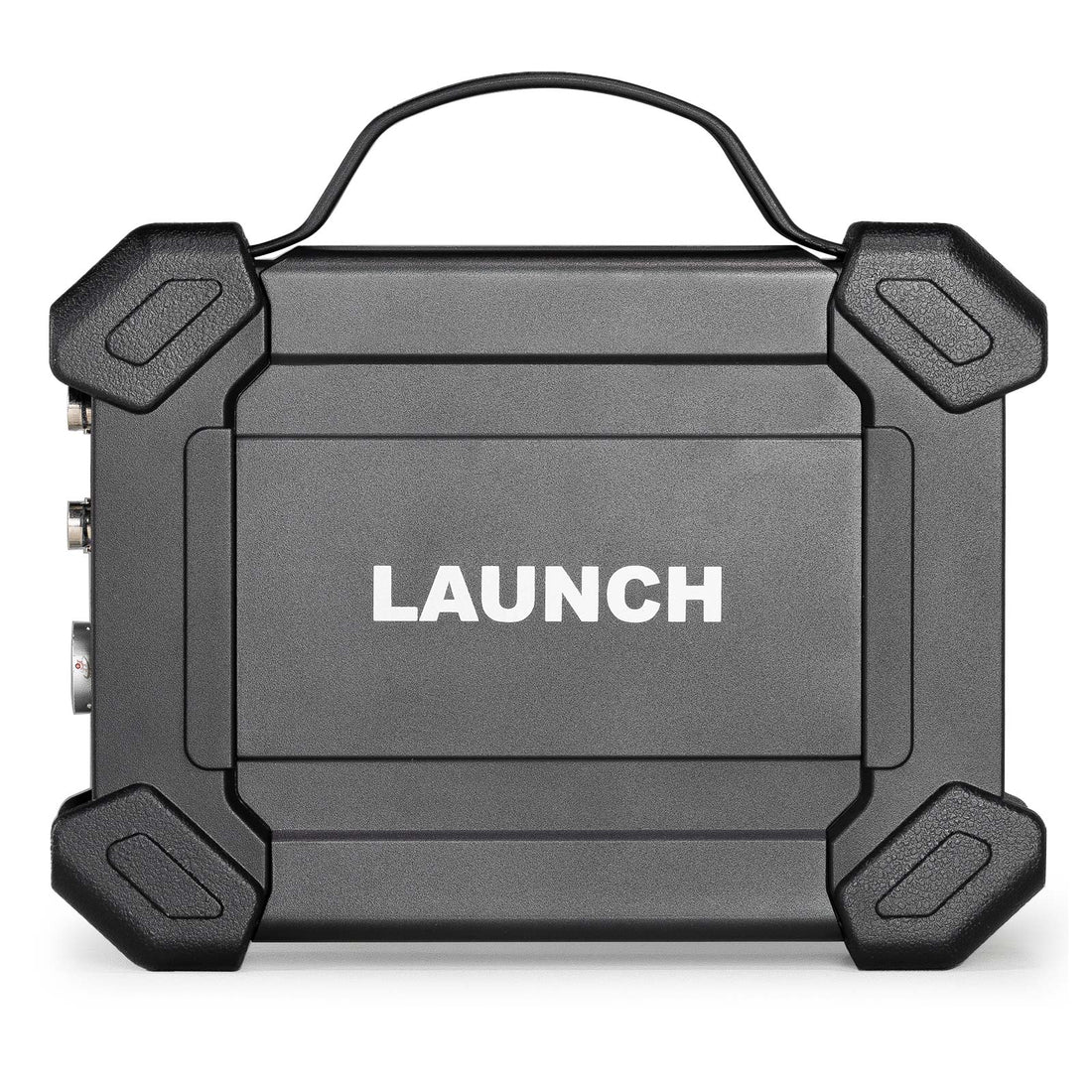

Peluncuran S2-2 Sensor Box 2 Saluran, Simulator dan Penguji Sensor Genggam yang Mendukung Fungsi Multimeter Kendaraan
$469.00
Package: 44.5cm*38cm*14.2cm
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Pendahuluan Produk:
Modul kotak sensor LAUNCH S2-2 dikembangkan khusus untuk mendiagnosis/menguji/menyimulasikan sebagian besar gangguan sensor kendaraan. Dengan bantuannya, pengguna dapat mendiagnosis dan menyimulasikan sensor dengan mudah dan cepat untuk memecahkan masalah ECU secara lebih cepat.
Pada saat yang sama, modul kotak sensor LAUNCH S2-2 juga mendukung fungsi multimeter kendaraan. Melalui fungsi ini, pengguna dapat menguji tegangan, resistansi, dan kapasitansi. Fungsi ini menggunakan perangkat keras yang sama dengan modul sensor. Modul ini tidak dapat digunakan secara terpisah dan harus digunakan bersama alat diagnostik khusus Launch yang kompatibel dengan modul ini. Modul ini kompatibel dengan pemindai LAUNCH X-431 PAD V dan X-431 PAD III V2.0.
Modul kotak sensor LAUNCH S2-2 dikembangkan khusus untuk mendiagnosis/menguji/menyimulasikan sebagian besar gangguan sensor kendaraan. Dengan bantuannya, pengguna dapat mendiagnosis dan menyimulasikan sensor dengan mudah dan cepat untuk memecahkan masalah ECU secara lebih cepat.
Pada saat yang sama, modul kotak sensor LAUNCH S2-2 juga mendukung fungsi multimeter kendaraan. Melalui fungsi ini, pengguna dapat menguji tegangan, resistansi, dan kapasitansi. Fungsi ini menggunakan perangkat keras yang sama dengan modul sensor. Modul ini tidak dapat digunakan secara terpisah dan harus digunakan bersama alat diagnostik khusus Launch yang kompatibel dengan modul ini. Modul ini kompatibel dengan pemindai LAUNCH X-431 PAD V dan X-431 PAD III V2.0.
Latar Belakang Pengembangan:
Sensor adalah perangkat masukan sinyal ECU kendaraan. Sensor mengubah parameter pengoperasian kendaraan seperti kecepatan kendaraan, suhu cairan pendingin, putaran mesin, aliran udara, dan bukaan throttle menjadi sinyal listrik, lalu mengirimkannya ke ECU kendaraan. Selanjutnya, ECU kendaraan menyesuaikan status kerja mesin untuk mempertahankan kondisi mesin yang optimal.
Fitur Produk:
1. Memeriksa apakah ECU berfungsi dengan baik.
2. Mendukung penulisan data bentuk gelombang secara manual.
3. Menyimulasikan kondisi kerja sensor tanpa mengganti komponen.
4. Menyimulasikan beberapa kondisi kerja khusus sensor tanpa mengganti komponen.
5. Dapat digunakan sebagai multimeter untuk mengukur resistansi, tegangan AC/DC, kapasitansi, frekuensi, sinyal pulsa, dan sebagainya.
6. Satu kali klik untuk masuk ke menu intuitif sensor, aktuator, definisi/menggambar bentuk gelombang, bentuk gelombang pewaktuan, multimeter, dan pengaturan sistem.
Fungsi Produk:
Kotak sensor LAUNCH S2-2 terutama mencakup "Sensor", "Aktuator", "Definisi/Gambar", dan "Bentuk Gelombang Pewaktuan".
Kotak sensor LAUNCH S2-2 terutama mencakup "Sensor", "Aktuator", "Definisi/Gambar", dan "Bentuk Gelombang Pewaktuan".
Sensor: Digunakan untuk menyimulasikan sinyal masukan sistem kontrol elektronik kendaraan. Komputer kendaraan kemudian menyesuaikan kondisi kerja mesin berdasarkan parameter tersebut.
Aktuator: Digunakan untuk menyimulasikan sinyal kontrol keluaran sistem kontrol elektronik kendaraan, guna menentukan kondisi kerja aktuator kendaraan seperti motor idle, katup solenoida EGR, dan sebagainya.
Multimeter: Melalui fungsi ini, pengguna dapat menguji tegangan, resistansi, dan kapasitansi.
Definisi:
Bentuk gelombang: Ada 9 bentuk gelombang yang dapat dipilih: gelombang sinus maju, gelombang sinus mundur, gelombang persegi maju, gelombang persegi mundur, tegangan menengah, garis lurus, garis lurus tegangan tinggi/rendah, gelombang segitiga, dan gelombang trapesium.
Frekuensi: Mengatur frekuensi bentuk gelombang yang dipilih.
Amplitudo: Mengatur amplitudo bentuk gelombang yang dipilih.
Offset: Mengatur offset bentuk gelombang yang dipilih.
Fase: Mengatur fase bentuk gelombang yang dipilih.
Siklus kerja: Mengatur siklus kerja bentuk gelombang yang dipilih.
Sinkronisasi sinyal: Dapat menyebabkan CH1 dan CH2 mengeluarkan sinyal secara bersamaan.
Gambar tangan:
Total bingkai: 1-3 (opsional). Menunjukkan jumlah total titik keluaran
Umumnya, satu bentuk gelombang terdiri dari 100 titik. Nilai 1-3 menunjukkan bahwa Anda dapat memilih 100, 200, atau 300 titik untuk membentuk sebuah bentuk gelombang.
Edit bingkai: Anda dapat mengedit satu bingkai atau semuanya
Bentuk gelombang: Anda dapat memilih bentuk gelombang prasetel dan menempatkannya di area gambar tangan
Frekuensi: Frekuensi satu bingkai (untuk keluaran 3 bingkai, frekuensi total adalah frekuensi yang ditetapkan/3)
Amplitudo: Amplitudo bentuk gelombang keluaran
Offset: Offset bentuk gelombang keluaran
Bentuk Gelombang Waktu:
Fungsi ini digunakan untuk mencocokkan bentuk gelombang waktu mesin (poros engkol + poros bubungan).
Parameter Teknis:
Modul Sensor:
Jumlah saluran: 2
Presisi: 1 %
Rentang amplitudo: 0 – 20 V
Arus keluaran maksimum: 20 mA
Rentang frekuensi yang telah ditentukan: 0 – 20 kHz
Frekuensi denyut sinyal gelombang persegi: 0 – 15 kHz
Siklus kerja sinyal gelombang persegi: 0 – 100 %
Catu daya: Keluaran sensor simulator/arus maksimum 20 mA (keluaran ditenagai baterai) – Menggerakkan solenoid, koil pengapian/arus keluaran 2 A (catu daya eksternal)
USB: USB2.0 Tipe B (dengan fungsi pengisian daya dan catu daya/5V)
Simulasi tegangan DC: Didukung
Simulasi frekuensi tetap: Didukung
Simulasi bentuk gelombang yang telah ditentukan: Didukung
Simulasi bentuk gelombang dengan gambar tangan: Didukung
Antarmuka generator sinyal: 2
Port catu daya eksternal: 1
Antarmuka solenoid: 1
Antarmuka multimeter: 2
Suhu pengoperasian: 0 °C – 50 °C
Suhu penyimpanan: -30 °C – 70 °C
Multimeter:
Tegangan DC: 0 V – 700 V
Tegangan AC: 0 V – 700 V
Resistansi: 0 Ω – 40 MΩ
Kapasitansi: 0 F – 100 µF (waktu pengukuran maksimum 30 dtk)
Dioda: 0 V – 1,5 V
Deteksi kontinuitas: Berbunyi di bawah 30 Ω
Isi paket:
1 buah x Modul sensor
2 buah x Kabel uji HT30
1 buah x Kabel adaptor antarmuka 7-pin
1 buah x Kabel penjepit baterai
1 buah x Kabel USB
3 buah x Kabel breakout 6 arah
2 buah x Pena uji multimeter (hitam + merah - )
5 buah x Probe betina berwarna 4 mm
20 buah x Jarum
1 buah x Adaptor daya
2 buah x Kepala sekrup
1 buah x Panduan pengguna
1 buah x Daftar kemasan
1 buah x Kotak
