Pemindai Motor JDiag M100 Pro Alat Pemindai Sepeda Motor Universal Versi Lengkap

2. Fungsi & Fitur Utama yang Didukung

Fungsi Diagnostik Sepeda Motor Lengkap

• Membaca informasi sistem
• Membaca data ECU
• Membaca aliran data langsung
• Membaca kode kerusakan tersimpan (riwayat kerusakan)
• Membaca kode kerusakan saat ini
• Menghapus kode kerusakan
• Melihat data bingkai beku
• Menampilkan data dinamis dalam format numerik dan bentuk gelombang

Fungsi Servis dan Penyesuaian

• Penyesuaian kecepatan idle CO
• Penyesuaian Sensor Posisi Throttle (TPS)
• Reset parameter adaptif otomatis
• Penyesuaian kecepatan idle
• Pengujian injektor
• Pengujian koil pengapian
• Pengujian pompa bahan bakar
• Pengujian sistem ABS
• Membuka kunci dan mengonfigurasi immobilizer (untuk model yang didukung)
• Reset lampu servis (untuk model yang didukung)

3. Kendaraan Apa Saja yang Didukung?

JDiag M100 Pro dirancang untuk diagnostik sistem injeksi bahan bakar elektronik (EFI) sepeda motor.

Merek Sepeda Motor yang Didukung

• Honda
• Yamaha
• Suzuki
• Kawasaki
• Kymco
• SYM
• Piaggio
• PGO
• KTM
• Hartford
• Aeon
• Merek sepeda motor lain yang didukung

Tahun Kendaraan yang Didukung

Mendukung berbagai sepeda motor yang dilengkapi EFI. Cakupan kendaraan yang tepat bergantung pada merek, model, tahun sepeda motor, jenis ECU, dan protokol diagnostik yang tersedia.

Sistem Sepeda Motor yang Didukung

• Sistem Mesin EFI
• Sistem ECU
• Sistem Baterai
• Sistem ABS (untuk model yang didukung)
• Sistem Immobilizer (untuk model yang didukung)
• Sistem Kontrol Throttle
• Sistem Injeksi Bahan Bakar

Catatan:
Harap konfirmasikan kompatibilitas dengan model sepeda motor Anda sebelum membeli.

Fitur Perangkat Keras

• Desain genggam mandiri, tidak memerlukan komputer eksternal
• Layar warna 3,5 inci
• Kecepatan pemrosesan data yang lebih tinggi
• Layar diagnostik yang jelas
• Dukungan kartu SD untuk penyimpanan data dan peningkatan perangkat lunak
• Antarmuka bus CAN yang disediakan
• Port peningkatan USB
• Antarmuka komunikasi COM

4. Harap Perhatikan Batasan Berikut

• Dirancang terutama untuk diagnostik sepeda motor, bukan mobil penumpang atau truk.
• Fungsi bervariasi tergantung pada merek, model, tahun, dan sistem ECU sepeda motor.
• Beberapa fungsi khusus mungkin hanya berfungsi pada sepeda motor tertentu yang didukung.
• Fungsi immobilizer hanya tersedia untuk model yang kompatibel.
• Tidak dirancang untuk pemrograman kunci, kloning ECU, atau pemrograman penggantian ECU.
• Beberapa fungsi tingkat dealer lanjutan mungkin tidak tersedia pada semua sepeda motor.

5. Aksesori Perangkat Keras & Persyaratan Lisensi

Persyaratan Perangkat Keras

JDiag M100 Pro adalah alat diagnostik genggam mandiri dan tidak memerlukan:

• Ponsel cerdas
• Tablet
• Komputer
• Perangkat lunak diagnostik tambahan

Paket ini mencakup kabel diagnostik sepeda motor yang diperlukan.

Persyaratan Lisensi

• Tidak diperlukan otorisasi langganan tambahan untuk fungsi diagnostik dasar.
• Peningkatan perangkat lunak memerlukan berkas pembaruan yang kompatibel melalui port peningkatan.
• Beberapa fungsi bergantung pada dukungan ECU kendaraan.

6. Spesifikasi JDiag M100 Pro

Catu Daya: DC 10V hingga 15V

Arus Pengoperasian: 250mA

Layar: Layar berwarna 3,5 inci

Suhu Pengoperasian: 0°C hingga 70°C

Suhu Penyimpanan: -10°C hingga 85°C

Kelembapan: Kurang dari 90%

Port Peningkatan: Port USB

Port Komunikasi: Port COM

Penyimpanan Data: Dukungan kartu SD

7. Pembaruan Perangkat Lunak

JDiag M100 Pro mendukung peningkatan perangkat lunak melalui kartu SD dan antarmuka peningkatan USB.

Pembaruan perangkat lunak dapat mencakup:

• Cakupan model sepeda motor baru
• Peningkatan fungsi diagnostik
• Optimalisasi perangkat lunak
• Perbaikan bug

Periode Pembaruan Gratis: Harap konfirmasi kepada produsen.

Biaya Pembaruan Setelah Periode Gratis: Harap konfirmasi kepada produsen.

8. Versi Global

JDiag M100 Pro adalah alat diagnostik sepeda motor versi global.

Perangkat ini mendukung pengguna di seluruh dunia dengan berbagai pilihan bahasa.

Bahasa yang didukung meliputi:

• Inggris
• Tionghoa Tradisional (BIG5)
• Spanyol
• Prancis
• Kamboja
• Thailand
• Turki
• Vietnam
• Indonesia
• Portugis
• Jepang
• Korea
• Jerman

(Ketersediaan bahasa bergantung pada versi perangkat lunak.)

9. Garansi

JDiag M100 Pro mencakup dukungan garansi dari produsen.

Garansi mencakup:

• Cacat perangkat keras
• Masalah kualitas produksi

Garansi tidak mencakup:

• Kerusakan akibat pengoperasian yang tidak benar
• Kerusakan fisik
• Kerusakan akibat air
• Modifikasi tanpa izin

Masa Garansi: Harap konfirmasikan kepada produsen sebelum dipublikasikan.

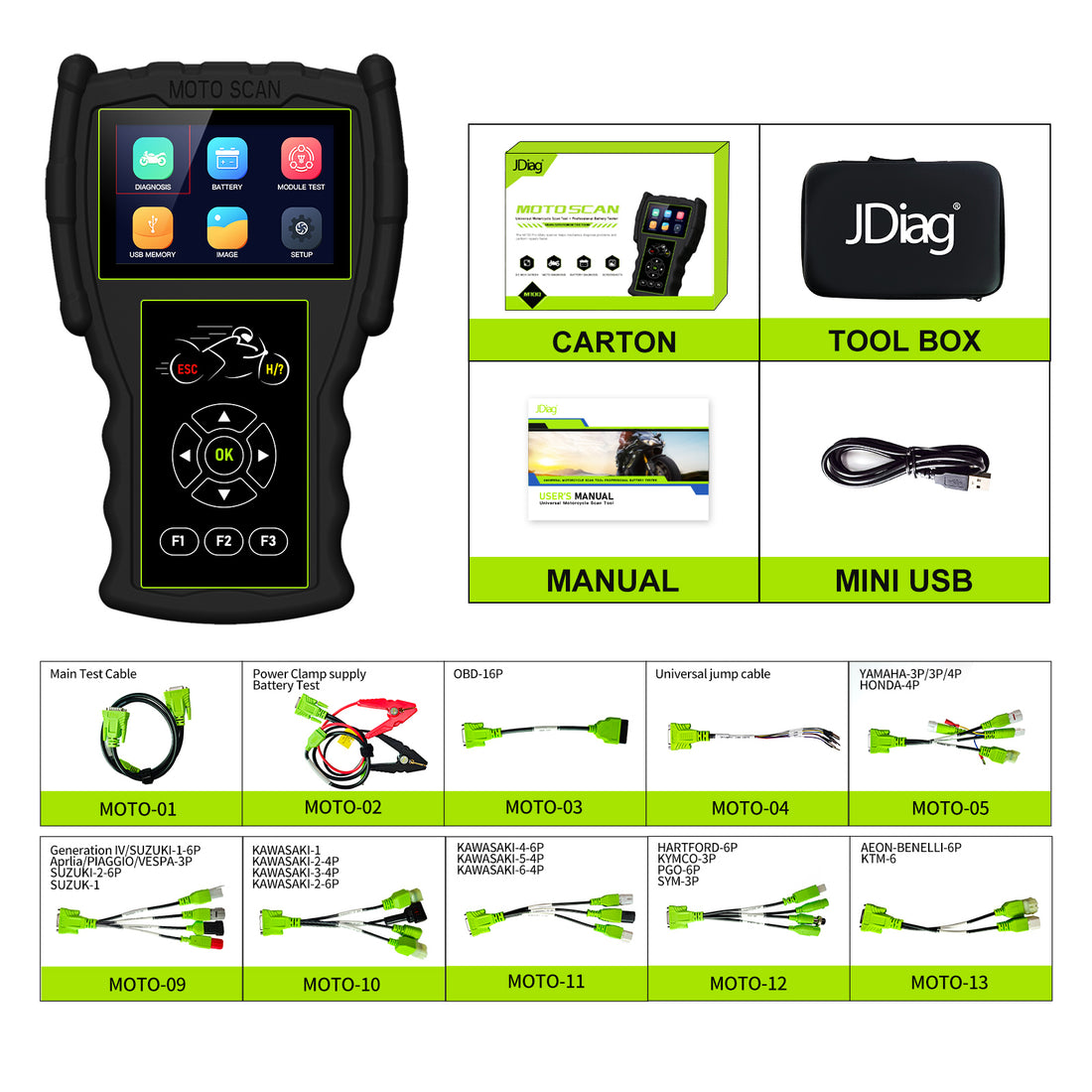

10. Daftar Paket

1 buah x unit utama JDiag M100 Pro
1 buah x kabel MOTO-13
1 buah x kabel MOTO-12
1 buah x kabel MOTO-11
1 buah x kabel MOTO-10
1 buah x kabel MOTO-09
1 buah x kabel MOTO-05
1 buah x kabel MOTO-04
1 buah x kabel MOTO-03
1 buah x kabel MOTO-02
1 buah x kabel MOTO-01
1 buah x kabel MINI USB
1 buah x Manual

11. FAQ

Q1: Kendaraan apa saja yang didukung JDiag M100 Pro?

A: JDiag M100 Pro mendukung berbagai merek sepeda motor, termasuk Honda, Yamaha, Suzuki, Kawasaki, Kymco, SYM, Piaggio, PGO, KTM, Hartford, dan Aeon.

Q2: Apakah JDiag M100 Pro cocok untuk mobil?

A: Tidak. Perangkat ini dirancang khusus untuk diagnosis sistem EFI sepeda motor.

Q3: Apakah JDiag M100 Pro memerlukan ponsel cerdas atau komputer?

A: Tidak. Perangkat ini adalah alat diagnostik genggam mandiri dengan layar tampilannya sendiri.

Q4: Apakah dapat membaca dan menghapus kode kerusakan sepeda motor?

A: Ya. Perangkat ini mendukung pembacaan, penampilan, dan penghapusan kode kerusakan pada sepeda motor yang kompatibel.

Q5: Apakah dapat menampilkan data secara langsung?

A: Ya. Perangkat ini dapat menampilkan data ECU secara langsung, termasuk RPM, tegangan baterai, sudut throttle, dan parameter lain yang tersedia.

Q6: Apakah mendukung diagnosis ABS?

A: Ya. Pengujian sistem ABS didukung pada model sepeda motor yang kompatibel.

Q7: Apakah mendukung pembaruan perangkat lunak?

A: Ya. Perangkat lunak dapat diperbarui melalui port USB dan kartu SD.

Q8: Apakah memerlukan adaptor tambahan?

A: Paket ini mencakup beberapa kabel sepeda motor. Adaptor tambahan mungkin diperlukan untuk sepeda motor yang tidak tercakup oleh kabel yang disertakan.
