Programmer Kunci Adaptor XTOOL M822 untuk Toyota 8A Saat Semua Kunci Hilang, Kompatibel dengan XTOOL X100 PAD3, X100 MAX, IK618, IP616, IP819, IP819TP

Deskripsi Produk
Pemrogram Kunci Adaptor XTOOL M822 untuk TOYOTA 8A/Mercedes-Benz Semua Kunci Hilang, kompatibel dengan XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP.

Dengan M822 TOYOTA Dengan adaptor ini, Anda dapat menghemat hingga 65% waktu perhitungan selama proses, atau tidak perlu mencolokkan dan mencabut emulator kunci hingga ratusan kali.

Alat yang Anda Perlukan:

Tablet XTOOL (gunakan X100PAD Elite sebagai contoh: XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Kabel Utama & Konektor OBD2-16

Adaptor Komunikasi M822

Kabel Harness Khusus Toyota 8A

KC100 Atau KC501 Pemrogram Kunci

Emulator Kunci Toyota KS-1

Koneksi Jaringan

Model yang Didukung:

2014~2019

Untuk Toyota Levin
Untuk Corolla
Untuk RAV4
Untuk Prado
Untuk Land Cruiser
Untuk Camry
Untuk Highlander
Untuk Reiz
Untuk Sienna
Untuk Hiace
Untuk Hilux
Untuk Crown Kluger
Untuk Aygo dengan kotak IMMO F3-F4-K6-S6

Catatan: Ini tidak kompatibel dengan model Amerika yang menggunakan kunci blade chip “H”. Untuk model tersebut, gunakan fungsi Reset IMMO yang didukung pada X100PAD3/X100PAD Elite/X100MAX.

Metode Penyambungan
Sambungkan melalui OBD:

Sambungkan KC100/KC501 ke perangkat melalui USB dan siapkan KS-1.
Sambungkan perangkat (atau kotak VCI) dengan adaptor M822 menggunakan kabel utama.
Sambungkan kabel Toyota ke mobil melalui port OBD.
Lepaskan klip baterai dari mobil, lalu gunakan klip baterai untuk menyambungkan kabel ke baterai.
Lepaskan sekring dari kotak sekring, lalu colokkan kabel ke kotak sekring tersebut.
Temukan port jantan DC 12V pada kabel Toyota, lalu sambungkan ke port betina DC 12V pada kabel utama.

Catatan:

Untuk model yang berbeda, metode penyambungannya mungkin tidak sama. Terkadang diperlukan kabel ekstensi, dan sekringnya mungkin berbeda. Silakan periksa tablet XTOOL untuk melihat diagram pengkabelan terperinci saat menyambungkan ke kendaraan dan kotak sekring.

Sambungkan di meja kerja:

Sambungkan KC100/KC501 ke perangkat melalui USB dan siapkan KS-1.
Sambungkan immobilizer ke kabel bench Toyota.
Sambungkan kabel utama dan kabel bench Toyota melalui adaptor M822.
Sambungkan adaptor DC 12V ke kabel utama.

Cara melakukan semua kunci hilang untuk Toyota 8A dengan M822:

1. Buka perangkat lunak Toyota (V26.90 atau lebih tinggi), lalu buka menu berikut: Berdasarkan Tipe – Semua kunci tipe blade hilang (8A). Setelah itu, menu ini akan muncul.
2. Pilih “Baca data immobilizer”. Anda akan diminta untuk terhubung ke jaringan, kemudian diberi petunjuk cara menghubungkan perangkat ke kendaraan. Periksa “Diagram pengkabelan” untuk metode koneksi yang terperinci.
3. Setelah terhubung dengan benar ke mobil, klik “OK” dan perangkat akan mengekstrak data dari immobilizer. Proses ini tidak akan memakan waktu lebih dari 3 menit, jadi harap tunggu dengan sabar.
4. Setelah data selesai dibaca, beri nama berkas data dan simpan di folder Adapter/Toyota.
5. Sekarang lepaskan Adaptor M822 dan kembalikan kendaraan ke kondisi semula.
6. Pastikan KC100/KC501 telah terhubung, KS-1 siap, dan perangkat masih terhubung ke jaringan, lalu klik menu “Buat kunci simulasi 8A” dan pilih berkas data yang telah disimpan sebelumnya.
7. Pilih posisi kunci. Perhatikan bahwa semua posisi memiliki ID di dalamnya, tetapi hanya beberapa yang sesuai dengan kunci terdaftar. Biasanya (jika tidak ada kunci yang telah dihapus), posisi kunci 1 atau 2 berisi kunci terdaftar.
8. Hubungkan KC100 atau KC501 ke perangkat, lalu masukkan KS-1 ke dalam slot. Submaster key yang diemulasikan akan dibuat.
9. Setelah kunci yang diemulasikan dibuat, periksa apakah kunci tersebut dapat digunakan. Jika tidak, ulangi langkah 6–8 dan ingat untuk mengganti posisi kunci. Untuk memeriksa kunci yang diemulasikan, keluarkan chip dari kunci yang belum diprogram, dekatkan KS-1 ke sakelar kontak, masukkan kunci, lalu lihat apakah mobil dapat dinyalakan. Lampu indikator immobilizer juga akan padam.
10. Jika kunci dapat digunakan, buka “Fungsi pemrograman OBD”. Dengan submaster key yang diemulasikan, proses selanjutnya sama seperti menambahkan kunci. Kami menyarankan untuk memeriksa jumlah kunci terdaftar terlebih dahulu.
Catatan: KS-1 yang diemulasikan tidak ditampilkan sebagai kunci terdaftar, sehingga tidak akan muncul dalam jumlah kunci.
11. Klik “Tambah kunci”, periksa pemberitahuan yang muncul, lalu dekatkan KS-1 ke sakelar kontak, masukkan kunci baru (tanpa chip) ke sakelar kontak, dan nyalakan kontak.
12. Saat indikator immobilizer menyala terus, matikan kontak, keluarkan kunci baru, pasang chip di dalam kunci baru, lalu masukkan kunci ke sakelar kontak. Jangan menyalakan kontak.
13. Sekarang indikator immobilizer akan berkedip. Tunggu sekitar 1 menit dan lihat apakah indikatornya padam. Jika indikator padam, berarti kunci telah ditambahkan dan proses selesai. Jika tidak, ulangi langkah 11–13.
14. Setelah selesai, periksa kembali jumlah kunci dan bandingkan dengan hasil sebelumnya, lalu lihat apakah kunci telah terdaftar pada kendaraan.

Daftar Paket:

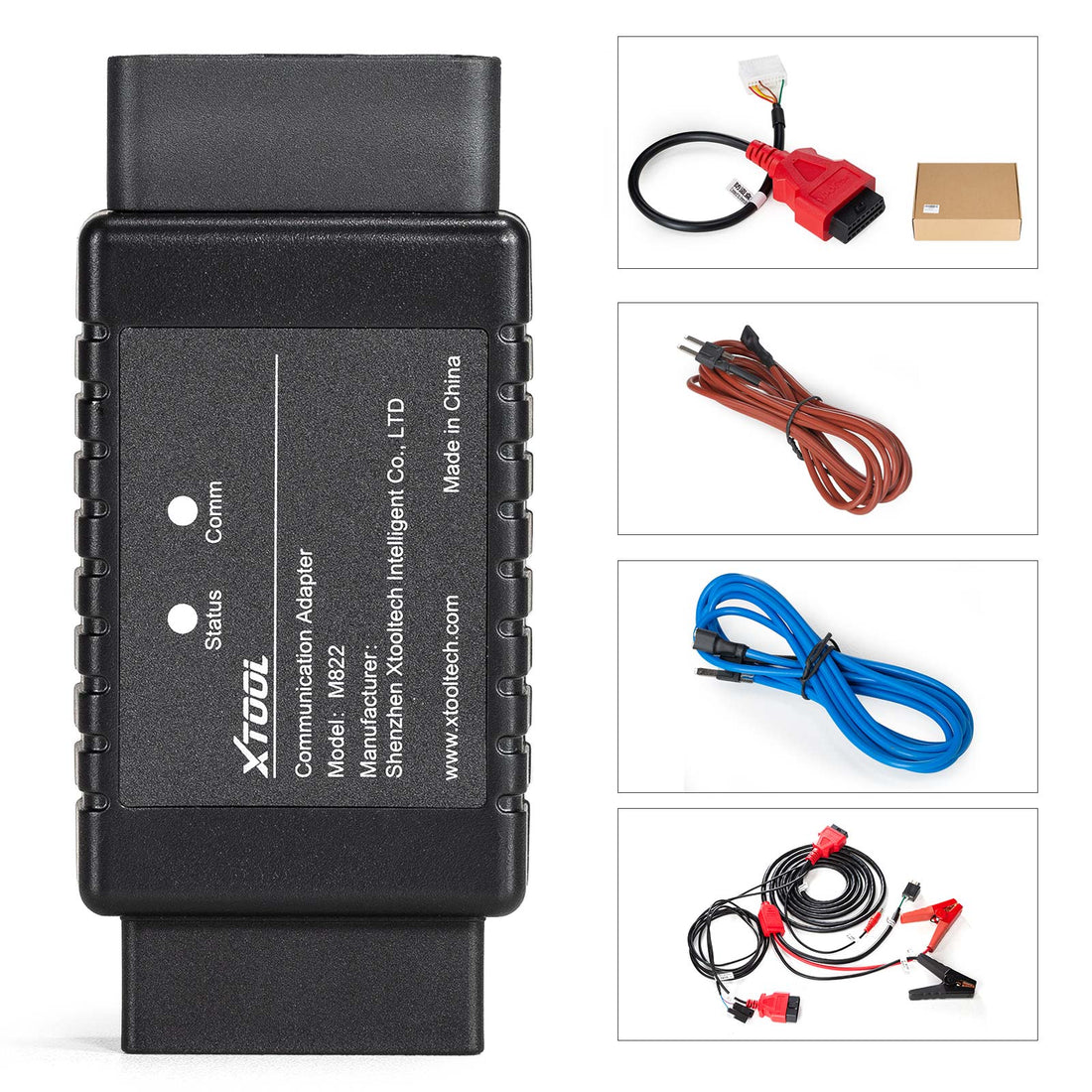

1pc x XTOOL M822 TOYOTA Adaptor
