Peralatan Diagnostik Sepeda Motor Cerdas OBDSTAR ISCAN TRIUMPH untuk TRIUMPH

MANUAL PENGGUNA SERI ISCAN

CAKUPAN ISCAN TRIUMPH

1. OBDSTAR iScan TRIUMPH dirancang untuk:

Tablet diagnostik khusus sepeda motor Triumph ini cocok untuk bengkel perbaikan sepeda motor profesional yang mengkhususkan diri pada Triumph, teknisi perawatan Triumph penuh waktu, ahli kunci sepeda motor yang menawarkan layanan pencocokan kunci Triumph, serta pemilik sepeda motor Triumph pribadi untuk pemeriksaan mandiri dan perawatan rutin.

2. Fungsi & Fitur Utama yang Didukung

OBDSTAR iScan TRIUMPH adalah tablet diagnostik portabel kelas industri yang dibuat khusus untuk sepeda motor Triumph, menggunakan prosesor quad-core RK3128 dan layar sentuh kapasitif 5,0 inci untuk menghadirkan pengalaman diagnosis profesional setara pabrik.

• Dilengkapi sistem Android 5.1.1, menu sederhana yang intuitif dengan perpindahan acak bebas untuk pengoperasian cepat
• Paket diagnosis dasar lengkap: membaca kode gangguan, menghapus kode gangguan, aliran data real-time, pengujian aktuator dua arah, pengaturan/pengodean ECU & modul
• Mendukung perekaman dan pemutaran aliran data real-time untuk menemukan sensor dan komponen elektronik yang bermasalah dengan cepat
• Wi-Fi bawaan untuk peningkatan firmware online sekali klik; bantuan jarak jauh sekali klik dari teknisi resmi OBDSTAR
• Sumber daya perbaikan profesional bawaan: panduan gangguan, data bantuan perawatan, buletin teknis resmi, diagram lokasi soket diagnostik
• Berbagai format tampilan data: teks, diagram gelombang, diagram panel instrumen untuk analisis gangguan yang intuitif
• Fungsi profesional canggih untuk seluruh sistem: pemindaian kendaraan lengkap otomatis, identifikasi VIN otomatis, pemrograman modul kontrol, pengodean instrumen, kalibrasi TPMS, pengaturan ulang lampu perawatan, penyesuaian CO, penyetelan kecepatan idle, pengaturan ulang nilai A/F, pengaturan modul ABS, mode EOL pabrik, pengaturan ulang memori transmisi, penghapusan memori gangguan ECU
• Fungsi khusus eksklusif: pemrograman kunci immobilizer sepeda motor Triumph secara menyeluruh
• Dukungan multibahasa (EN, FR, ES, DE, ID, IT, PT, RU), bahasa Inggris sebagai default, penggantian bahasa tersedia setelah perangkat didaftarkan
• Bodi ringan dan portabel untuk perawatan lapangan di luar ruangan

3. Kendaraan Apa Saja yang Didukung?

• Merek yang Didukung Secara Eksklusif: Semua seri sepeda motor Triumph
• Tahun Kendaraan yang Didukung: Semua model produksi Triumph yang umum; model baru terus ditambahkan melalui pembaruan online resmi setiap bulan
• Sistem Kontrol Elektronik yang Didukung: ECU mesin, unit kontrol ABS, modul transmisi, panel instrumen, pemantauan tekanan ban TPMS, immobilizer antimaling kendaraan, unit kontrol sasis, dan semua modul elektronik bawaan asli kendaraan dari pabrik
• Jenis Kendaraan Roda Dua yang Berlaku: Sepeda motor jalan raya Triumph, sepeda motor petualangan, sepeda motor retro klasik

4. Harap Perhatikan Batasan Berikut

1. Perangkat terkunci untuk satu merek, tidak dapat menginstal perangkat lunak diagnosis untuk merek sepeda motor lain (Piaggio, Ducati, Honda, Yamaha, dll.); diagnosis multimerek memerlukan model MS80
2. Tidak kompatibel dengan ATV, UTV, mobil salju, mobil penumpang, truk, kapal motor laut, atau mesin pertanian
3. Tidak dapat mendiagnosis ECU balap yang telah banyak dimodifikasi aftermarket tanpa protokol komunikasi asli dari pabrik
4. Hanya mendukung diagnosis, pengodean, dan kalibrasi elektronik; tidak dapat melakukan pembongkaran mekanis, penggantian perangkat keras mesin, atau perawatan fisik
5. Sepeda motor Triumph klasik tanpa port diagnosis OBD standar pabrik dan ECU asli tidak dapat dipindai
6. Tidak mendukung sistem antimaling aftermarket pihak ketiga yang telah dimodifikasi

5. Aksesori Perangkat Keras & Persyaratan Lisensi

1. Semua fungsi inti diagnosis dan pemrograman kunci Triumph telah diaktifkan sebelum pengiriman dari pabrik; tidak diperlukan otorisasi berbayar tambahan, langganan tahunan, atau dongle perangkat keras
2. Semua kabel diagnosis standar dan adaptor daya yang diperlukan sudah termasuk dalam paket asli, sehingga tidak perlu membeli adaptor dasar tambahan secara terpisah
3. Koneksi jaringan Wi-Fi hanya diperlukan untuk pembaruan online dan dukungan teknis jarak jauh; semua fungsi inti diagnosis dan pemrograman kunci bekerja secara stabil secara offline
4. Pendaftaran akun wajib dilakukan sebelum penggunaan pertama untuk membuka semua fungsi perangkat lunak dan multibahasa

6. Spesifikasi OBDSTAR iScan TRIUMPH

• Sistem Operasi: Android 5.1.1
• CPU: ARM Cortex A7 quad-core RK3128
• Baterai: Baterai litium polimer isi ulang 2600mA
• Penyimpanan yang Dapat Diperluas: Mendukung kartu Micro SD (TF) hingga 32G
• Penyimpanan Bawaan: 16GB
• Layar LCD: Layar sentuh kapasitif 5 inci, resolusi 800*480
• Modul Nirkabel: Wi-Fi bawaan
• Suhu Pengoperasian: -20℃ ~ 55℃ (14℉~131℉)
• Suhu Penyimpanan: -20℃ ~ 70℃ (-4℉~158℉)
• Berat Unit Utama: Sekitar 700g
• Dimensi Keseluruhan: 198mm115mm31mm

7. Pembaruan Perangkat Lunak

1. Mencakup pembaruan firmware resmi daring, basis data kendaraan, dan fungsi khusus gratis selama 1 tahun penuh setelah perangkat didaftarkan.
2. Setelah periode pembaruan gratis selama 12 bulan berakhir, biaya perpanjangan tahunan adalah 100 USD per tahun.
3. Semua fungsi dasar diagnosis dan fungsi inti pemrograman kunci Triumph dapat digunakan secara permanen tanpa layanan perpanjangan.
4. Model Triumph baru dan fungsi kalibrasi sistem dirilis setiap bulan selama periode pembaruan gratis.

8. Versi Global

Ini adalah versi global universal tanpa penguncian regional, tanpa pembatasan fungsi berdasarkan negara atau wilayah. Berbagai bahasa global utama sudah terpasang sebelumnya, sehingga cocok untuk teknisi reparasi Triumph dan pengguna pribadi di seluruh dunia.

9. Garansi

Seluruh perangkat mendapatkan garansi terbatas resmi selama 1 tahun sejak tanggal pembelian. Layanan perbaikan atau penggantian komponen gratis diberikan untuk cacat produksi non-artifisial. Kerusakan akibat benturan karena terjatuh, pembongkaran tanpa izin, kemasukan air, modifikasi kabel sendiri, dan catu daya berlebih tidak termasuk dalam cakupan garansi.

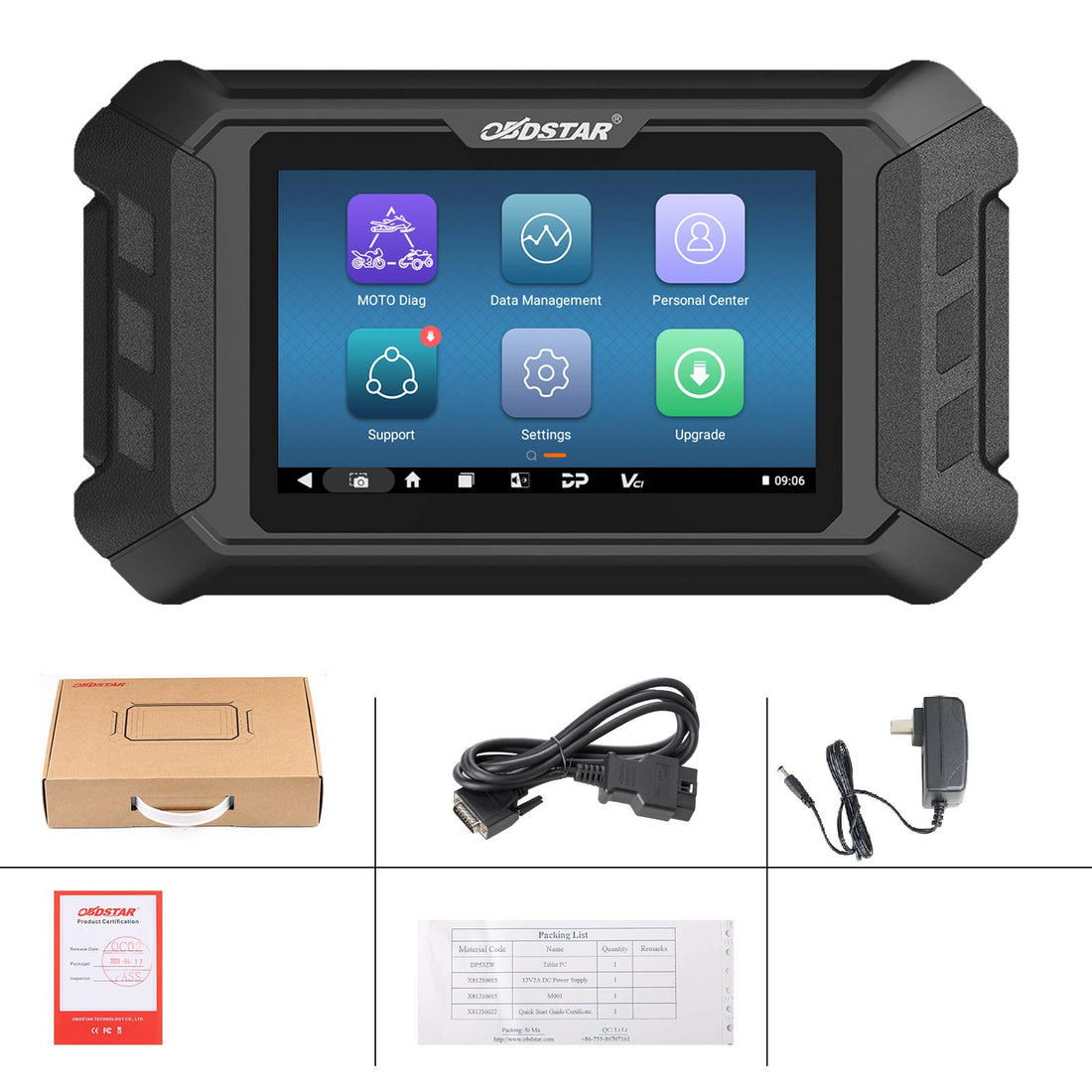

10. Isi Paket

1 buah x Unit Utama OBDSTAR iScan TRIUMPH
1 buah x Kabel Utama M001
1 buah x Pengisi Daya 12V2A
1 buah x Manual Pengguna Bahasa Inggris

11. FAQ

T1: Dapatkah saya menambahkan perangkat lunak merek sepeda motor lain ke perangkat iScan TRIUMPH ini?

J: Tidak, perangkat ini hanya dikunci untuk merek Triumph. Jika memerlukan diagnosis multi-merek, silakan beli OBDSTAR MS80.

T2: Apakah saya memerlukan adaptor tambahan untuk memprogram kunci sepeda motor Triumph?

J: Tidak, semua kabel yang diperlukan sudah termasuk dalam paket standar; tidak diperlukan aksesori tambahan untuk fungsi pemrograman kunci bawaan.

T3: Berapa biaya perpanjangan pembaruan setelah satu tahun gratis?

J: Biaya resmi perpanjangan pembaruan tahunan adalah 100 USD per tahun.

T4: Apakah bahasa tampilan perangkat dapat diganti ke bahasa lain?

J: Ya, paket berbagai bahasa sudah terpasang sebelumnya; selesaikan pendaftaran akun terlebih dahulu, lalu ganti bahasa di pengaturan.

T5: Apakah fungsi inti akan berhenti berfungsi jika saya tidak memperpanjang pembaruan?

J: Tidak, semua fungsi dasar diagnosis dan pemrograman kunci dapat digunakan secara permanen; hanya pembaruan model baru yang akan dihentikan.

T6: Bagaimana jika tablet tidak dapat menyala secara normal?

J: Hubungkan pengisi daya asli 12V2A untuk mengisi daya selama lebih dari 10 menit, lalu mulai ulang; jika masalah berlanjut, hubungi dukungan purnajual resmi.
