Overview
- Tukang kunci otomotif profesional yang mengkhususkan diri pada pemrograman kunci saat semua kunci Audi A6 C5 (2000-2006) hilang dan perbaikan IMMO dasbor
- Teknisi perbaikan otomotif yang menangani diagnosis offline sistem immobilizer K-line Audi generasi ke-2 dan ke-3
- Staf bengkel yang memerlukan pengujian bench untuk kluster instrumen Audi yang telah dilepas tanpa koneksi ke kendaraan
- Spesialis perbaikan sistem VAG yang melakukan koreksi jarak tempuh dasbor dan membaca/menulis EEPROM secara offline
- Teknisi yang memiliki alat diagnostik kompatibel: VVDI2, Autel IM508/IM608, VCDS, AVDI, Lonsdor, X300 DP Plus, dll.
- Melatih teknisi untuk berlatih mengoperasikan bench IMMO Audi secara offline tanpa kendaraan sungguhan
2. Fungsi & Fitur Kunci yang Didukung

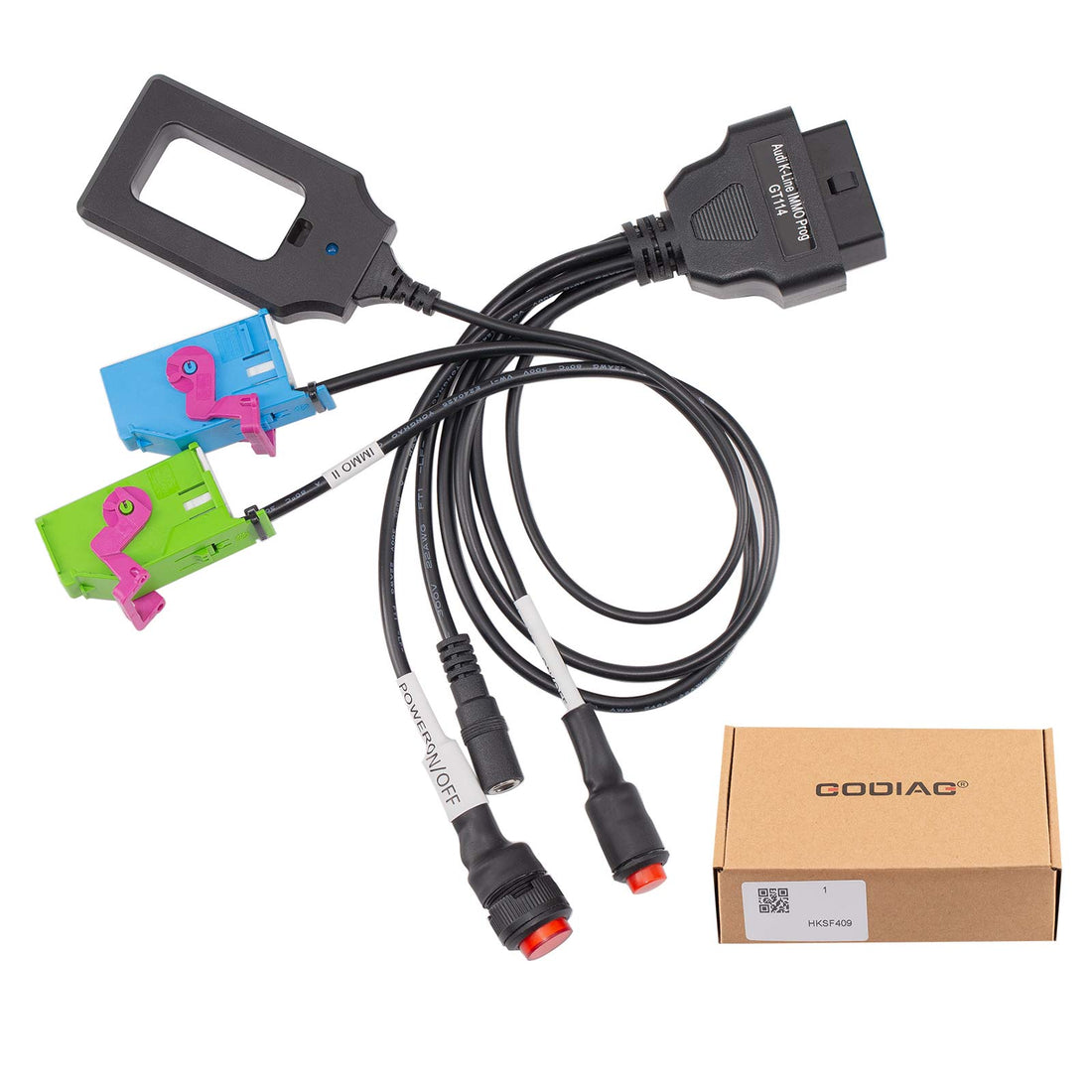

GODIAG GT114 mendukung berbagai fungsi pengujian immobilizer Audi dan pencocokan kunci.
Koneksi Dasbor Offline
• Terhubung langsung ke dasbor immobilizer
• Mengubah komunikasi dasbor menjadi antarmuka OBD2 standar
• Memungkinkan pengujian IMMO secara offline tanpa memasang dasbor pada kendaraan
Pengujian Sinkronisasi Chip Kunci dan Instrumen
• Menguji komunikasi chip kunci dengan sistem immobilizer
• Melakukan pengujian sinkronisasi instrumen
• Membantu memverifikasi apakah kondisi pencocokan kunci tersedia
Diagnosis Dasbor IMMO
• Mendukung diagnosis dasbor immobilizer secara offline
• Membaca dan menulis data instrumen IMMO yang didukung
• Membantu teknisi menganalisis masalah sistem immobilizer
Fungsi Pencocokan Kunci
Mendukung:
• Persiapan pencocokan chip kunci
• Sinkronisasi IMMO instrumen
• Pemrosesan data immobilizer
Catatan:
Pencocokan kunci Audi A6 C5 memerlukan chip kunci Megamos ID48 yang kompatibel. Xhorse Super Chip tidak dapat dicocokkan dengan sukses dalam proses ini.
Perbaikan Jarak Tempuh Instrumen
• Mendukung fungsi perbaikan data jarak tempuh pada dasbor IMMO Audi yang kompatibel
Deteksi Area Start Darurat IMMO Cerdas
• Mendeteksi area sensor start darurat kunci kendaraan
• Membantu mengidentifikasi lokasi start cadangan saat baterai kunci pintar lemah atau habis
Deteksi Start IMMO dan Chip Kunci
Indikator identifikasi kunci memberikan hasil pengujian:
• Lampu berkedip lalu mati: Chip IMMO dan kunci berfungsi normal
• Lampu berkedip terus-menerus: Chip kunci dan sistem IMMO kendaraan tidak cocok dan perlu dipelajari ulang
• Lampu tidak berkedip: Kemungkinan gangguan pada sistem IMMO kendaraan
Desain Sakelar Independen
• Sakelar daya terpisah
• Sakelar pengapian terpisah
• Adaptor induksi kunci dengan lampu indikator
Kompatibilitas Perangkat
GT114 dapat digunakan dengan:
• HEX V2
• VAGCOM VCDS
• VAS5053
• VAS5054A
• VAS6154
• SUPER VAG K+CAN
• Perangkat OBDSTAR
• Perangkat Lonsdor
• AVDI
• ZEDFULL
• VVDI2
• Xhorse Key Tool Plus
• X300 DP Plus
• Alat diagnostik AUTEL
(Kompatibilitas bergantung pada perangkat lunak perangkat dan fungsi yang didukung.)
3. Kendaraan Apa Saja yang Didukung?
GODIAG GT114 terutama dirancang untuk kendaraan Audi yang dilengkapi sistem immobilizer K-Line.
Merek Kendaraan yang Didukung
• Audi
Model yang Didukung
• Audi A4 C5
• Audi A6 C5
Tahun yang Didukung
• Sekitar tahun 2000 hingga 2006
Sistem yang Didukung
• Sistem IMMO Dasbor Generasi ke-2
• Sistem IMMO Dasbor Generasi ke-3
• Sistem Komunikasi Immobilizer K-Line
Catatan:
Kompatibilitas kendaraan bergantung pada jenis dasbor, versi immobilizer, dan konfigurasi ECU.
- Khusus untuk IMMO K-line Audi C5; TIDAK kompatibel dengan IMMO4/5 bus CAN Audi atau platform baru MQB/MLB
- Tidak dapat digunakan untuk merek VAG lainnya: Volkswagen, Skoda, Seat, Porsche, BMW, Mercedes, dll.
- Hanya mendukung chip asli Megamos ID48; chip super Xhorse gagal dalam proses pencocokan kunci
- Tidak mendukung pemrograman ECU online; fungsi penuh bergantung pada perangkat pemrogram kunci pihak ketiga
- Tidak berlaku untuk truk, sepeda motor, kendaraan listrik, atau model Audi hibrida
- Tidak dapat memperbaiki kerusakan perangkat keras fisik pada PCB dasbor; hanya mendukung pembacaan/penulisan data dan pengujian sinyal
- Tidak mendukung pemrograman kunci langsung melalui OBD; semua operasi harus diselesaikan melalui kluster yang dilepas dan dihubungkan di bench
- Ini adalah kabel adaptor bench pasif, tanpa aktivasi chip bawaan atau lisensi perangkat keras yang diperlukan
- Harus dipasangkan dengan pemrogram kunci/alat diagnostik pihak ketiga terpisah (VVDI2, seri Autel IM, VCDS, dll.) untuk menjalankan fungsi pemrograman kunci secara penuh
- Tidak ada biaya langganan atau otorisasi tambahan untuk perangkat keras GT114 itu sendiri; hak perangkat lunak bergantung pada perangkat utama yang dipasangkan
- Semua konektor pin pogo, koil induksi, dan sakelar kontrol yang diperlukan telah dirakit sebelumnya di kabel utama; tidak diperlukan adaptor tambahan untuk dasbor C5
- Catu daya eksternal 12 V diperlukan untuk pengujian di meja kerja (kabel daya disertakan)
- GT114 sendiri tidak memiliki perangkat lunak atau sistem operasi bawaan; perangkat ini murni berupa perangkat keras rangkaian kabel
- Perangkat Lunak PC yang Kompatibel: Perangkat lunak VVDI2 VAG, VCDS, VAS PC, perangkat lunak AVDI, perangkat lunak Lonsdor K518, paket PC Autel seri IM
- Sistem Komputer yang Didukung: Windows 7 / Windows 10 / Windows 11 (32 bit & 64 bit); Mac OS tidak didukung
- Perangkat Genggam yang Kompatibel: Autel IM508 / IM608, Xhorse Key Tool Plus, Obdstar X300 DP Plus, Lonsdor K518ISE
- Perangkat keras kabel bench GT114 tidak memiliki firmware, tidak memerlukan pembaruan, serta tidak dikenai biaya pembaruan atau memiliki periode pembaruan gratis
- Semua peningkatan fungsi bergantung pada pembaruan perangkat lunak resmi dari perangkat pemrogram kunci pihak ketiga yang kompatibel
- Tidak ada biaya tambahan untuk GT114 saat memperbarui perangkat lunak alat VVDI2/Autel IM Anda
- Garansi standar produsen: Garansi perangkat keras 12 bulan sejak tanggal pembelian awal
- Cakupan garansi: Cacat pabrik pada kabel, konektor pin pogo, koil induksi, dan sakelar kontrol dalam penggunaan normal di meja kerja
- Tidak termasuk dalam garansi: Kerusakan akibat kesalahan manusia, pemotongan kabel, korosi cairan, pembongkaran tanpa izin, kerusakan akibat tegangan berlebih
- Layanan pengembalian gratis 30 hari, biaya pengiriman pengembalian ditanggung pembeli
