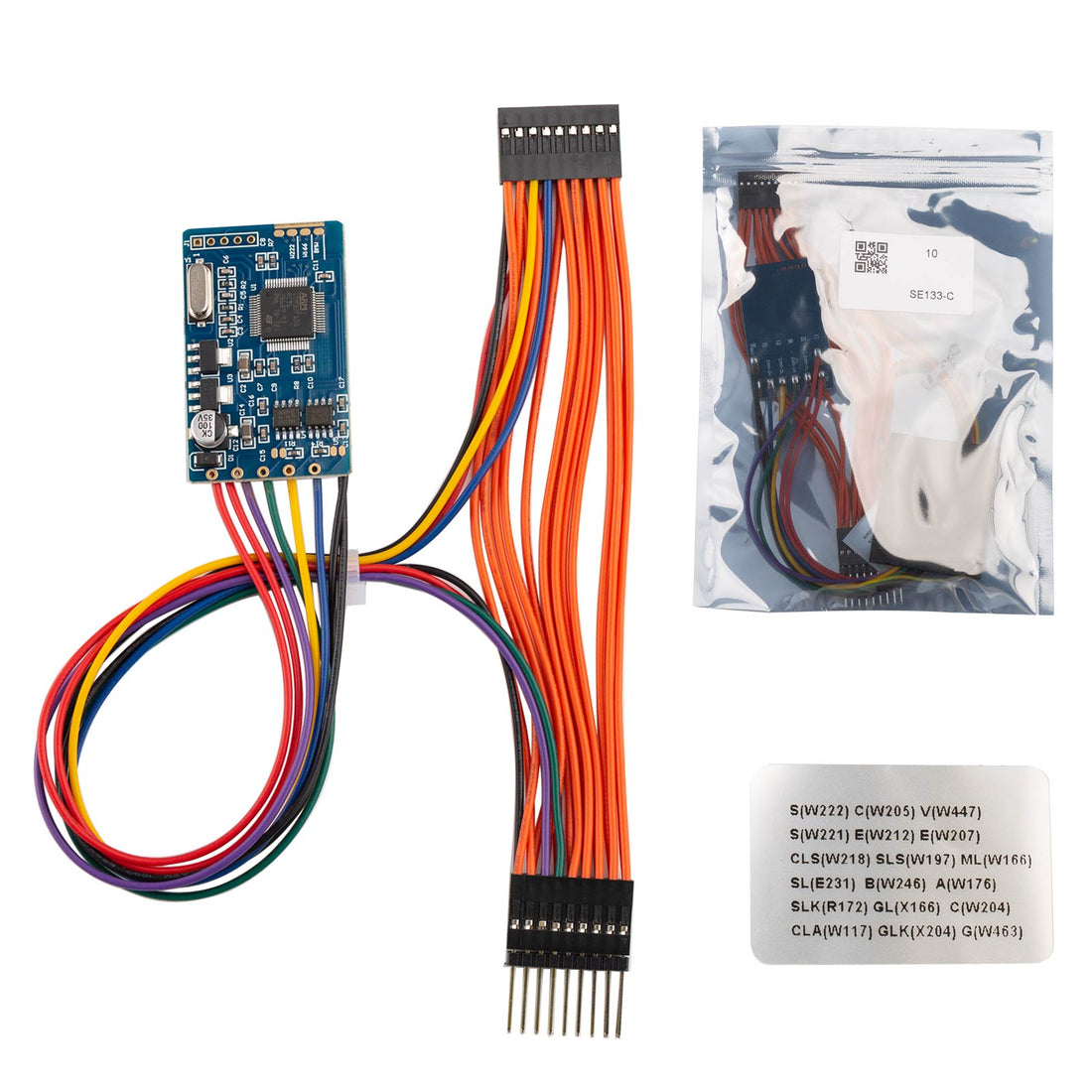

Filtro CAN 18 in 1 per Mercedes-Benz/BMW, filtro CAN universale

Filtro CAN universale 18 in 1 Benz/BMW

Ultimo filtro CAN universale Benz / BMW

Elenco dei veicoli con filtro CAN universale 18 in 1 Benz/BMW:

a. Modello Benz:

Modelli di telaio Benz a 18 tipi: S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)

AVVISO!!
Nuovo stile: 222/205/217
Vecchio stile: 166/212/463
VERIFICARE correttamente il modello dell'auto prima della regolazione del chilometraggio.
Vecchio stile W166: cortocircuito a GND
Nuovo stile W222: cortocircuito a GND
Collegare il filo nero alla spina 1

2. Modello BMW:
   BMW: CAS4/FEM Fxx
   BMW Serie 1 F2X, Serie 3 F3X, BMW X5 ecc., regolazione del chilometraggio FEM (non è necessario rimuovere il FEM, collegarlo direttamente al quadro strumenti);
   BMW Serie 5 F10, Serie 7 F01/02 ecc., telaio CAS4 Fxx.( F01, F02, F07, F18, F10, F20, F25, X3 ecc., compatibile con la serie 9S12 XEP 5M48H/1N35H).

Questo filtro è universale per diversi modelli di auto, è piccolo e pratico, facile da usare, con prestazioni stabili e affidabili.

Filtro universale YH Benz / BMW --- Schema per BMW

Ecco lo schema di cablaggio:



 Nero  --------- GND                   Rosso --------- +12V      Bianco  --------- +5V
Viola  -------- L1(CAN_L1)    Verde --------- H1(CAN_H1)
Giallo --------- L2(CAN_L2)    Blu --------- H2(CAN_H1)
AVVISO! Collegare i 2 punti BMW tra loro (cortocircuito) PRIMA del collegamento all' auto!

1.  schema per strumentazione BMW Serie 1 F20:

2. schema per strumentazione BMW Serie 3 F30:



3. schema per strumentazione BMW Serie 3 GT F30:



4. schema per strumentazione BMW X5 F15 standard americano:



5. schema per strumentazione BMW X5 F15 standard USA:



6. schema per BMW FEM:



7. schema per BMW CAS4(1L15Y/5M48H/1N35H)



8. schema per strumentazione BMW X3 F25:



Elenco della confezione:
Filtro CAN universale 18 in 1, 1 pezzo, per Benz/BMW
