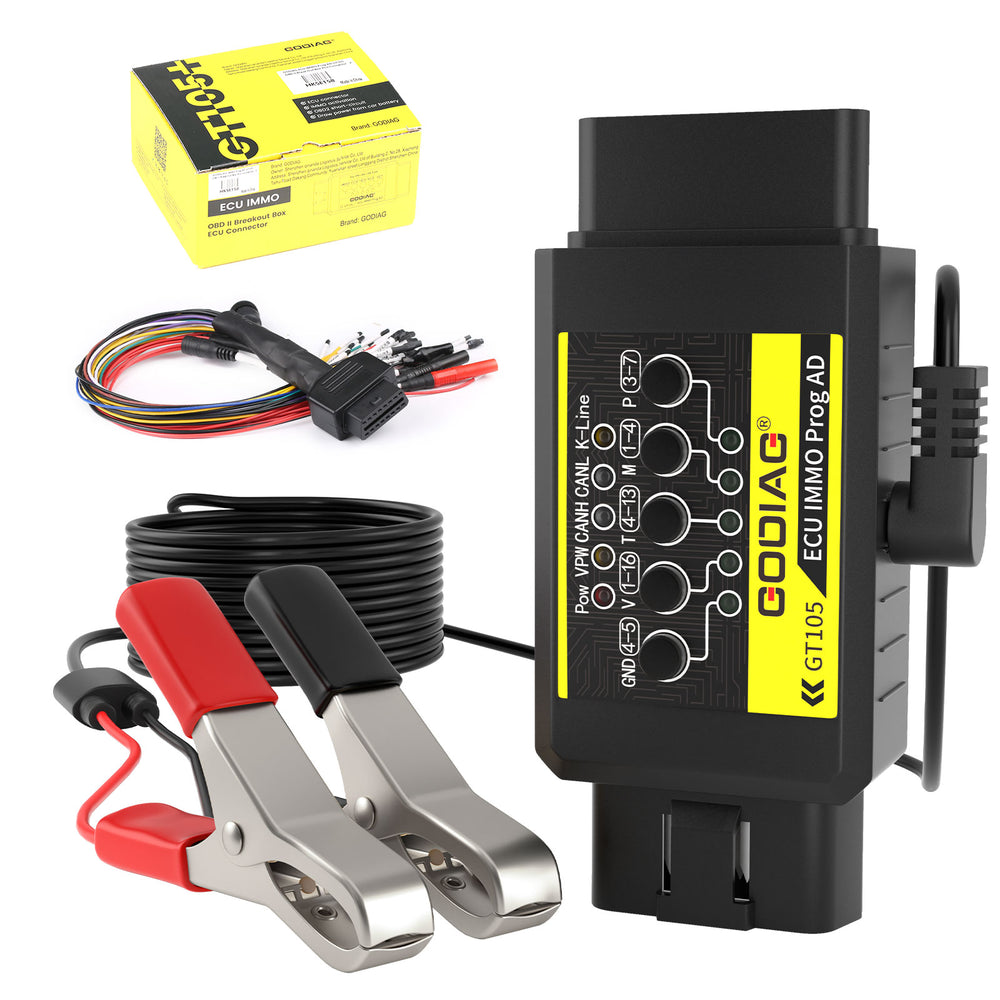

GODIAG ECU IMMO Prog AD GT105 scatola breakout OBD II per connettori ECU + ponticello universale OBD2 con protocollo completo
Godiag

GODIAG ECU IMMO Prog AD GT105 scatola breakout OBD II per connettori ECU + ponticello universale OBD2 con protocollo completo

SKU HKSE158-B In stock Ships from US warehouse
$47.00 USD
$49.95 USD $47.00 USD

Sourced through authorized channels. Serial verifiable with the manufacturer.

  • 12-month warranty
  • Technical support in English, Mon–Sat
Not sure this fits your job? Talk to a technician

Overview

1. GODIAG GT105 è progettato per:
  • Tecnici professionisti di rimappatura ECU e chip tuning che eseguono lettura, scrittura e clonazione dell'ECU al banco o tramite OBD
  • Fabbri automobilistici specializzati nella programmazione in caso di smarrimento di tutte le chiavi, nella riattivazione e nella sincronizzazione dei sistemi IMMO
  • Officine specializzate nella riparazione di auto di lusso che intervengono sui moduli antifurto VAG, Ford, Porsche e Toyota
  • Tecnici di manutenzione stradale mobile che necessitano di un'alimentazione esterna stabile a 12 V
  • Officine di riparazione generiche che necessitano di un'alimentazione di backup durante la sostituzione della batteria per evitare la perdita dei dati ECU
  • Scuole di formazione sull'elettronica automobilistica per l'insegnamento della comunicazione CAN/K-Line e dell'ECU al banco
  • Tecnici che utilizzano strumenti diagnostici MPPS, KESS V2, FGTECH, Autel, Xhorse e OBDSTAR

2. Funzioni e caratteristiche principali supportate

Collegamento per la programmazione ECU e gestione dei dati

GT105 fornisce una connessione OBD2 stabile tra i moduli ECU e le apparecchiature di programmazione per:

• Lettura e scrittura dei dati ECU
• Clonazione dell'ECU
• Messa a punto dell'ECU
• Programmazione dell'ECU
• Diagnosi del modulo ECU

Le apparecchiature di programmazione compatibili includono:

• MPPS
• FGTech
• KESS V2
• PCMFlash
• Altri dispositivi di programmazione ECU OBD2

Protezione dell'alimentazione durante la sostituzione della batteria

GT105 fornisce un'alimentazione ininterrotta durante la sostituzione della batteria del veicolo, contribuendo a prevenire:

• Perdita dei dati ECU
• Perdita dei dati IMMO
• Blocco del sistema audio
• Ripristino della chiave telecomando
• Ripristino dell'alzacristalli elettrico
• Riapprendimento della valvola a farfalla
• Codici di guasto imprevisti causati da un'interruzione dell'alimentazione

Assistenza alla programmazione IMMO e delle chiavi

Se utilizzato con strumenti di programmazione IMMO compatibili, GT105 supporta:

• Assistenza nell'abbinamento in caso di perdita di tutte le chiavi
• Riattivazione dell'ECU IMMO
• Riattivazione del quadro strumenti
• Assistenza per la programmazione delle chiavi intelligenti
• Assistenza per la sincronizzazione dell'ECU

Alimentazione esterna a 12 V

GT105 può ottenere direttamente l'alimentazione a 12 V dalla batteria del veicolo e fornire alimentazione per:

• Xhorse Key Tool Plus Pad
• VVDI Prog
• CGDI Prog
• Dispositivi IMMO AUTEL
• Dispositivi IMMO OBDSTAR
• Macchine per la duplicazione delle chiavi alimentate a 12 V

Rilevamento dello stato della comunicazione

GT105 dispone di indicatori di comunicazione per:

• Comunicazione PWM
• Comunicazione CANH
• Comunicazione CANL
• Comunicazione K-Line

Gli indicatori lampeggianti consentono ai tecnici di verificare se la comunicazione tra il veicolo e l'apparecchiatura diagnostica è attiva.

Caratteristiche del ponticello universale OBD2

• Design con ponticelli OBD2 per tutti i protocolli
• Massa indipendente del telaio sul PIN4 e massa del segnale sul PIN5
• Funzione di cortocircuito commutabile tra PIN4 e PIN5
• Presa femmina in rame puro per una lunga durata
• Interruttore per la simulazione dell'accensione
• Porta di collegamento dedicata per l'alimentazione di programmazione
• Interfaccia di alimentazione CC protetta con fusibile ripristinabile da 7 A

Visualizzazione delle funzioni:

A. Collega il modulo ECU a un'alimentazione dedicata per leggere e scrivere i dati ECU, clonare l'ECU, eseguire la programmazione e la regolazione.
B. GT105 fornisce un’alimentazione ininterrotta durante la sostituzione della batteria dell’auto, per proteggere i dati della centralina ECU del veicolo.
C. Ponticello universale OBD2

D. Dopo il 2016, quando tutte le chiavi smart Ford sono state smarrite, GT105, insieme alle apparecchiature VVDI (OBDSTAR, AUTEL) e ad altre apparecchiature per l’abbinamento IMMO, consente di programmare le chiavi.
Abbinamento delle chiavi dell’auto in caso di smarrimento di tutte le chiavi: riattivare il quadro strumenti o la centralina IMMO. (Supporta IMMO VAG di quarta e quinta generazione, sincronizzazione della centralina Toyota, abbinamento supplementare delle chiavi Mitsubishi in caso di smarrimento di tutte le chiavi o impostazione dei telecomandi in caso di smarrimento di tutti i telecomandi, apprendimento della chiave IMMO per Porsche Cayenne meno recenti.)

E. Le spie VPW, CANH, CANL e K-Line possono determinare lo stato della comunicazione tra il veicolo e il dispositivo di programmazione diagnostica. (Se il dispositivo collegato può determinare se è in grado di inviare comunicazioni, è sufficiente verificare se la programmazione diagnostica è normale.)

F. Chiavi smart Ford AD IMMO smarrite tutte: apparecchiature VVDI (OBDSTAR, AUTEL) e altre apparecchiature per l’abbinamento IMMO. Per l’abbinamento in caso di smarrimento di tutte le chiavi, è necessario scollegare la batteria dell’auto, collegare il polo negativo della batteria tramite OBD5 e collegare il pin 16 al polo positivo della batteria da 12 V.
Esempio: utilizzare Xhorse Key Tool Plus Pad per abbinare una nuova Ford del 2017 o successiva. In caso di smarrimento di tutte le chiavi, il veicolo si trova nello stato di allarme e il tablet non può essere utilizzato per l’abbinamento. Per abbinare le chiavi, è necessario disattivare lo stato IMMO.

Se il veicolo è entrato nello stato IMMO, scollegare il polo positivo della batteria come indicato dal dispositivo, quindi collegare la batteria del veicolo con il cavo adattatore di alimentazione GT105, come illustrato nella figura.

(Durante il processo di abbinamento delle chiavi, l’alimentazione esterna a 12 V deve essere mantenuta costantemente; non è necessario scollegarla)

Seguire le istruzioni sul dispositivo Xhorse Key Tool Plus Pad per abbinare le chiavi.

G. Abbinamento delle chiavi dell’auto in caso di smarrimento di tutte le chiavi: riattivare il quadro strumenti o la centralina IMMO.
Chiavi smart Porsche e VW di quarta generazione e chiavi a scheda di quinta generazione (elenco dei modelli: nuovo A6L, Touareg, A4, Q5, A7): il quadro strumenti si accende e lo strumento di abbinamento delle chiavi viene collegato per la raccolta dei dati. Alcuni quadri strumenti dei veicoli non si accendono, ma è comunque possibile eseguire la raccolta dei dati, ad esempio su A6L e Q7.

H. Quando si sostituisce la centralina del motore Toyota, la centralina IMMO deve essere sincronizzata; alcune apparecchiature per la corrispondenza delle chiavi possono abbinare tutte le chiavi smarrite dei veicoli Toyota

I. Mitsubishi: impostazione della corrispondenza in caso di smarrimento di tutte le chiavi o di tutti i telecomandi.

J. Apprendimento della chiave IMMO per Porsche Cayenne meno recenti

K. Raccolta dell’alimentazione per operazioni esterne
Quando il fabbro o il tecnico ECU non riesce a ottenere un'alimentazione a 12 V durante un intervento all'aperto, può utilizzare il cavo adattatore di alimentazione GT105 per ottenere l'alimentazione a 12 V dalla batteria dell'auto.
Fornisce alimentazione a un tagliachiavi a 12 V

3. Quali veicoli supporta?

GODIAG GT105 è un adattatore universale per il collegamento OBD2 e l'alimentazione. La copertura dei veicoli dipende dall'apparecchiatura di diagnosi/programmazione e dal software collegati.

Sistemi di comunicazione supportati

Supporta i veicoli dotati di:

• Interfaccia OBD2
• Sistema di comunicazione CAN
• Sistema di comunicazione K-Line
• Sistema di comunicazione PWM

Applicazioni veicolari supportate

Ford

Supporta l'assistenza per la perdita di tutte le chiavi intelligenti Ford su molti modelli dal 2016 in poi, se utilizzato con apparecchiature IMMO compatibili.

Le funzioni includono:

• Assistenza nella disattivazione dello stato IMMO
• Assistenza nell'abbinamento delle chiavi intelligenti
• Supporto alla programmazione in caso di perdita di tutte le chiavi

Gruppo Volkswagen (VAG)

Supporta alcuni veicoli VAG:

• Volkswagen
• Audi
• Altri modelli VAG

Le funzioni includono:

• Riattivazione dell'IMMO di quarta generazione
• Riattivazione dell'IMMO di quinta generazione
• Attivazione del quadro strumenti

Toyota

Supporta:

• Assistenza nella sincronizzazione dopo la sostituzione della ECU motore
• Sincronizzazione della ECU IMMO
• Assistenza nell'abbinamento in caso di perdita di tutte le chiavi

Mitsubishi

Supporta:

• Assistenza nell'abbinamento in caso di perdita di tutte le chiavi
• Assistenza per la configurazione delle chiavi telecomando

Porsche

Supporta alcuni modelli Porsche meno recenti:

• Apprendimento delle chiavi IMMO
• Assistenza nella programmazione delle chiavi della Cayenne

Esempi di applicazioni supportate

• Sistemi IMMO VW/Audi di quarta e quinta generazione
• Sincronizzazione della ECU Toyota
• Abbinamento delle chiavi Mitsubishi
• Apprendimento IMMO della vecchia Porsche Cayenne
• Assistenza per la perdita di tutte le chiavi intelligenti Ford

4. Limitazioni da tenere presenti
  1. Solo per autovetture a 12 V; incompatibile con autocarri pesanti a 24 V, macchine da cantiere e motocicli
  2. Non può completare autonomamente la programmazione delle chiavi o il flashing della ECU; deve essere utilizzato con programmatori ECU/TPMS di terze parti
  3. Non supporta ECU con bus LIN puro prive di pin di comunicazione CAN/K-Line
  4. Non può riparare circuiti stampati ECU fisicamente bruciati; fornisce solo la conversione del segnale e un'uscita di alimentazione stabile
  5. Per alcune operazioni di cortocircuito IMMO su marche specifiche sono necessarie resistenze speciali (incluse nella confezione)
  6. Non impermeabile; utilizzare esclusivamente in ambienti interni asciutti o in ambienti esterni riparati
  7. Non supporta la diagnosi dei sistemi di batterie ad alta tensione dei veicoli a nuova energia
5. Accessori hardware e requisiti di licenza
  • Nessuna attivazione hardware, abbonamento annuale o costo di autorizzazione nascosto; completamente sbloccato dopo l'apertura della confezione
  • Dispositivi di abbinamento separati obbligatori (venduti singolarmente):

    Programmatori ECU: MPPS, KESS V2, FGTech, PCMTuner, DISPROG, BYSHUT

    Programmatori di chiavi: Xhorse Key Tool Plus, VVDI Prog, CGDI Prog, serie IM Autel, OBDSTAR
  • Tutti gli accessori principali per l’abbinamento (cavo di alimentazione con morsetto per batteria, ponticello a protocollo completo e resistenze) sono inclusi nel set standard; non sono necessari adattatori aggiuntivi per le operazioni più comuni
  • Nessuna licenza software a pagamento associata a GT105; tutti i limiti funzionali dipendono dall’autorizzazione dello strumento di programmazione associato
6. Versione software e sistemi operativi supportati
  • GT105 è un hardware passivo di derivazione, senza firmware, CPU o sistema operativo indipendente integrati
  • Tutte le operazioni di lettura/scrittura della ECU e di abbinamento delle chiavi dipendono dal software ufficiale del dispositivo di programmazione associato
  • Sistemi PC supportati dagli strumenti associati: Windows 7 / Windows 10 / Windows 11 (32 bit e 64 bit); Mac OS e Linux non sono supportati
  • GT105 non dispone di un’APP dedicata per PC o dispositivi mobili; tutte le regolazioni vengono effettuate tramite gli interruttori fisici sulla scatola di derivazione
7. Aggiornamento software
  • GT105 non contiene firmware aggiornabile dall’utente; nessun costo di aggiornamento e nessuna scadenza degli aggiornamenti gratuiti
  • Tutte le nuove estensioni dei protocolli dei veicoli e gli aggiornamenti di compatibilità vengono completati tramite gli aggiornamenti online ufficiali del programmatore ECU/chiavi associato
  • L’utilizzo di GT105 non comporta rinnovi annuali né costi di aggiornamento una tantum
8. Versione globale

Versione completamente sbloccata a livello globale al 100%, senza blocchi regionali né limitazioni per indirizzo IP o Paese. Tutti i protocolli OBD CAN/K-Line/VPW per i veicoli europei, americani e asiatici sono pre-supportati; nessuna limitazione funzionale legata all’area geografica.

9. Garanzia
  • Garanzia hardware standard del produttore: 12 mesi a partire dalla data di acquisto originale
  • Copertura della garanzia: difetti di fabbrica della scheda elettronica principale, delle spie, della porta OBD, del cablaggio e del fusibile interno ripristinabile, in condizioni operative standard in officina asciutta
  • Esclusioni dalla garanzia: danni causati da collegamento invertito dell’alimentazione, sovracorrente o sovraccarico, corrosione da liquidi, smontaggio non autorizzato, taglio manuale dei cavi e inserimento forzato
  • Servizio di reso entro 30 giorni (le spese di spedizione per il reso dovute a motivi non legati alla qualità sono a carico dell’acquirente); supporto tecnico gratuito a vita via messaggi ed e-mail
10. Contenuto della confezione

1 pezzo x unità principale GT105

1 pezzo x cavo di alimentazione con morsetto per batteria

1 pezzo x ponticello OBD2 a protocollo completo

3 pezzi x resistenze elettriche

Significato delle spie:
1. Personalizzato dal produttore
2. Cavo SJE1850
3. Personalizzato dal produttore
4. Massa di alimentazione
5. Massa del segnale
6. SAEJ2284《CAN》alto
7. Cavo ISO9141-2 e ISO/DIS4230-4K
8. Personalizzato dal produttore		 9. Personalizzato dal produttore
10. Cavo SJE1850 (bus)
11. Personalizzato dal produttore
12. Personalizzato dal produttore
13. Personalizzato dal produttore
14. SAEJ2284《CAN》basso
15. Cavo ISO9141-2 e ISO/DIS 4230-4L
16. Positivo della batteria dell’auto

In the box

Weight
0.5 kg
