GODIAG GT101 PIRT Sonda Circuito di Alimentazione DC 6–40V Strumento Diagnostico Elettrico Veicolare per Pulizia e Test Iniettori

Punti salienti della Sonda di Alimentazione GODIAG GT101 PIRT

1. La Sonda di Alimentazione GODIAG GT101 PIRT è uno strumento professionale per il test dei circuiti progettato per tecnici e ingegneri automobilistici.
2. Può diagnosticare circuiti aperti e corti, rilevare polarità positiva e negativa, identificare segnali a impulsi e testare circuiti di alimentazione. Supporta inoltre il test di sistemi di illuminazione, motori degli alzacristalli, clacson, alimentazioni ECU e altri componenti elettrici del veicolo.
3. Le funzioni aggiuntive includono il test dei relè, il test degli iniettori di carburante e la pulizia degli iniettori di carburante.
4. La corrente di uscita può essere invertita per creare un’alimentazione a circuito chiuso. Quando la corrente supera i 20A, il dispositivo si disattiva automaticamente per proteggere l’unità e prolungarne la durata.
5. Supporta il test di sistemi elettronici DC da 0 a 80V, contribuendo a ridurre i tempi di diagnosi. Si collega direttamente alla batteria del veicolo per un’operazione semplice e comoda.

Descrizione

La Sonda di Alimentazione GODIAG GT101 PIRT è un tester di circuiti versatile alimentato dalla batteria del veicolo o da una fonte di alimentazione esterna. È uno strumento diagnostico elettrico ideale per sistemi elettrici veicolari da 6V a 40V, aiutando i tecnici a identificare e risolvere rapidamente i guasti elettrici.

Questo strumento semplifica il test delle scatole dei fusibili e verifica il funzionamento di motori, luci, relè, sensori, cablaggi e circuiti di comunicazione. Il grande display digitale a colori garantisce una visibilità chiara sia alla luce del sole che in condizioni di scarsa illuminazione.

Funzioni della Sonda di Alimentazione GODIAG GT101 PIRT

1. Risoluzione dei problemi del circuito (rilevamento circuito aperto e corto circuito)

Quando le funzioni del veicolo come fari, indicatori di direzione, alzacristalli o tetti apribili non funzionano, il GT101 può essere utilizzato per misurare la tensione del circuito o fornire alimentazione direttamente ai componenti, aiutando a determinare se il guasto è causato da un problema di cablaggio o da un guasto del componente.

1. Utilizzando lo schema elettrico, individua il punto di guasto sospetto. Il GT101 può identificare sia la polarità positiva che quella negativa.
2. Verifica se il circuito ha una connessione positiva o di massa normale.
3. Applica la tensione direttamente al componente difettoso (come un faro o un motore). Se il componente funziona normalmente, il circuito potrebbe avere un guasto aperto. Se non funziona, il componente stesso potrebbe essere difettoso.

2. Test del relè
Quando i fari dell'auto, le frecce, il clacson e il motorino di avviamento non funzionano, se non ci sono problemi con questi componenti dopo il controllo, è possibile verificare l'interruttore del relè.
Dopo aver rimosso il relè dall'auto, collegare l'adattatore in base alla connessione del relè.

3. Test dell'iniettore di carburante
Quando il veicolo ha difficoltà ad avviarsi, ad accelerare o consuma troppo carburante, è necessario controllare l'iniettore di carburante.
Quando si rileva l'iniettore di carburante, se l'iniettore viene azionato per aprirsi o chiudersi, l'amperometro mostra un valore normale e l'iniettore funziona normalmente, significa che l'iniettore è normale. Altrimenti, significa che l'iniettore è danneggiato.

4. Pulizia dell'iniettore di carburante
Quando l'iniettore di carburante è bloccato, l'iniezione non è fluida. Ci sono depositi di carbonio e sostanze appiccicose spesse nelle fessure dell'iniettore. Il volume di iniezione progettato o l'effetto di atomizzazione non possono essere raggiunti, è necessario pulirlo.
1) Preparare una bomboletta pressurizzata per la pulizia dell'iniettore di carburante o una bomboletta pressurizzata per la pulizia del carburatore (diametro dell'ugello delle bombolette pressurizzate: 4 mm).
2) Tenere saldamente lo strumento di pulizia manuale con la mano e fissare saldamente l'iniettore di carburante con le dita per evitare che la pressione della bomboletta pulitrice lavi via l'iniettore.
3) Prestare attenzione ai pericoli dei liquidi per il corpo umano durante la pulizia manuale e adottare misure protettive. Non operare in luoghi pericolosi con fiamme libere perché le bombolette pressurizzate sono estremamente infiammabili. Scegliere un luogo aperto per facilitare lo scarico del liquido di pulizia.

Caratteristiche della sonda di circuito di alimentazione GODIAG GT101 PIRT

• Supporta servizi completi tra cui iniezione di potenza, misurazione di tensione e corrente, test di messa a terra, controlli di polarità, test di continuità e attivazione di componenti.
• Volt-ampere facile da leggere fornisce letture istantanee di tensione e corrente.
• Inverti l'interruttore di uscita per fornire potenza positiva o negativa tramite la sonda, alimentando componenti come ventole di raffreddamento, relè e altro.
• Usa simultaneamente i cavi positivo e massa per attivare i componenti direttamente in mano.
• Identifica rapidamente i circuiti positivi, negativi e aperti.
• Testa istantaneamente i contatti a massa difettosi per individuare cortocircuiti senza sprecare fusibili.
• Controlla la continuità di interruttori e relè in pochi secondi.
• La protezione con interruttore automatico garantisce la sicurezza del dispositivo.
• La torcia integrata permette di lavorare in condizioni di scarsa illuminazione o al buio.
• L'indicatore acustico consente la navigazione a mani libere nel menu una volta familiarizzati con i segnali acustici.
• Include un cavo da 20 piedi (estendibile tramite porta cavo) per un'ottima portata intorno ai veicoli.
• Estremamente facile da usare e altamente affidabile.
• Compatibile con veicoli DC 6–40V, inclusi auto, moto, camion, autobus, veicoli da costruzione, barche, trattori e veicoli minerari.

Tabella di confronto GODIAG GT101, JDIAG P200 e Autel PS100:


Funzioni/Nomi del prodotto	GODIAG GT101	GODIAG GT102	JDIAG P200	AUTEL PS100
Immagine del prodotto
Tensione DC	√	√	√	√
Tensione AC	X	X	√	√
Uscita tensione positiva e negativa	√	√	√	√
Attivazione componenti	√	√	√	√
Corrente	√	X	√	√
Resistenza	X	X	√	√
Rilevamento circuito aperto	√	√	√	√
Rilevamento cortocircuito	√	√	√	√
Test iniettore carburante	√	√	√	X
Pulizia iniettore carburante	√	√	X	X
Test relè	√	√	√	X
Funzione oscilloscopio	X	X	√	X
Torcia	√	√	√	√

Parametri del prodotto

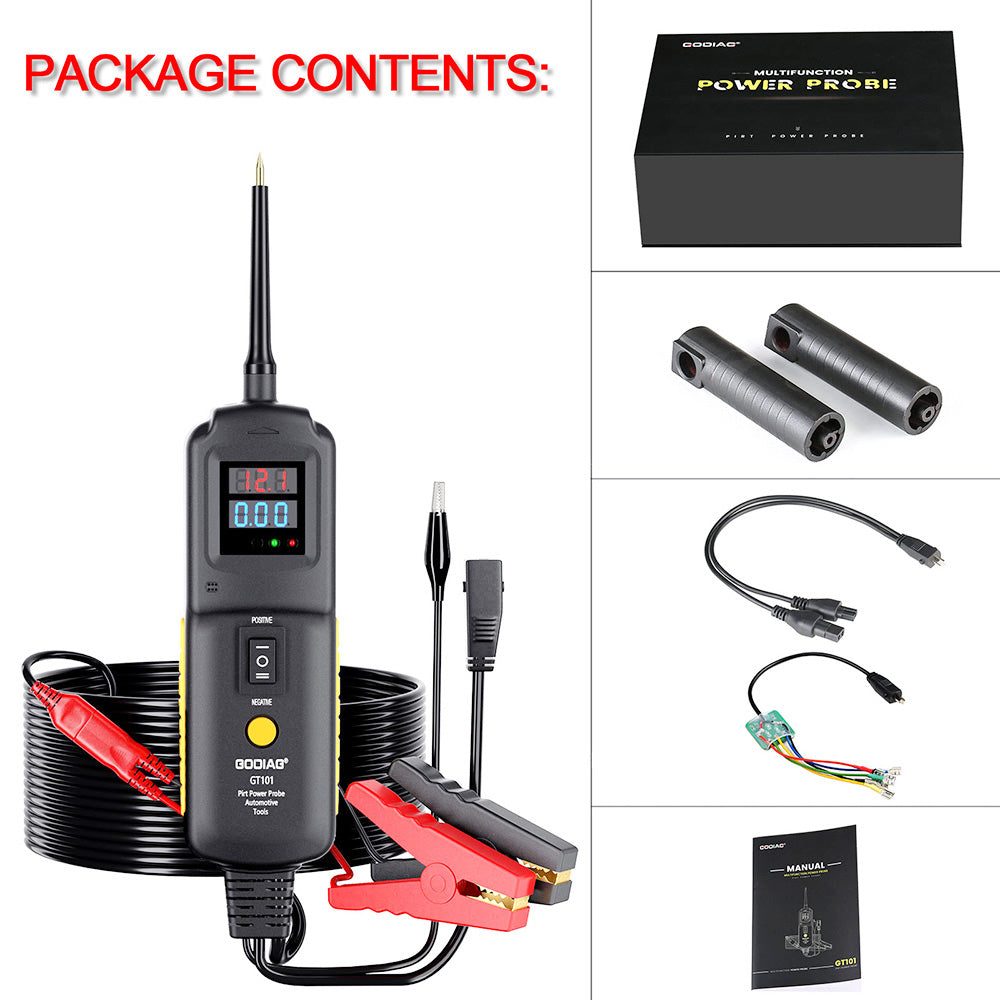

Il pacchetto include:

1 pz Unità principale del GODIAG GT101 PIRT Power Probe
1 pz Clip per collegare la batteria
1 pz Sonda
1 pz Cappuccio per sonda
1 pz Cavo di prova per iniettore carburante
1 pz Connettore per pulizia iniettore carburante da 10 mm
1 pz Connettore per pulizia iniettore carburante da 12 mm
1 pz Adattatore di prova per relè semplice
5 pz Cavi di collegamento per relè semplici
1 pz x Manuale in inglese
