Tester Circuito Elettrico Mini Pirt GODIAG GT103 Diagnosi Sistema Elettrico Veicoli / Pulizia e Test Iniettori / Test Relè
$34.99
Package: 23cm*19,2cm*5,2cm (Pollici: 9,06*7,56*2,05)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Tester elettrico per sistemi elettrici veicolari GODIAG GT103 Mini Pirt Diagnosi / Pulizia e test iniettori carburante / Test relè
Il tester elettrico multifunzione GODIAG GT103 Mini Pirt è un tester di circuiti con potenza diagnostica dalla batteria dell'auto o da una batteria esterna. È il miglior tester elettrico per ridurre i tempi di diagnosi in tutti i sistemi elettrici veicolari da 6 a 30 volt.
Questo strumento semplifica il test delle scatole dei fusibili, verifica il corretto funzionamento di motori, luci, relè, sensori, fili e circuiti di comunicazione. Pertanto, il GT103 è lo strumento più versatile e pratico mai realizzato per i suoi utenti.
Funzioni del prodotto:
1.Test di risoluzione dei problemi del circuito (corto circuito, circuito aperto)
Quando i fari del veicolo, le frecce, gli alza vetri, i tetti apribili e altre funzioni non funzionano, il GT103 può essere utilizzato per rilevare l'alimentazione di questi componenti per capire se si tratta di un problema di circuito o di un danno al componente.
1)Secondo lo schema elettrico, individuare il punto di guasto che potrebbe avere il problema, e il tester elettrico GT103 può rilevare la corrente positiva e negativa.
2)Verificare se il circuito ha una normale corrente positiva o negativa.
3)Applicare tensione positiva al componente malfunzionante (ad esempio, faro o motore). Se il componente funziona normalmente, significa che il circuito potrebbe essere aperto. Altrimenti, significa che il componente è danneggiato.
2.Test del relè
Quando i fari dell'auto, le frecce, il clacson e l'avviamento del motore non funzionano, se dopo il controllo non ci sono problemi con questi componenti, è possibile verificare l'interruttore del relè.
Dopo aver rimosso il relè dall'auto, collegare l'adattatore in base alla connessione del relè.
3.Test dell'iniettore del carburante
Quando il veicolo ha difficoltà ad avviarsi, ad accelerare o consuma troppo carburante, è necessario controllare l'iniettore del carburante.
Quando si rileva l'iniettore del carburante, se l'iniettore viene azionato per aprirsi o chiudersi e funziona normalmente, significa che l'iniettore è normale. Altrimenti, significa che l'iniettore è danneggiato.
4.Pulizia dell'iniettore del carburante
Quando l'iniettore del carburante è bloccato, l'iniezione del carburante non è regolare. Ci sono depositi di carbonio e sostanze spesse e appiccicose nella fessura dell'iniettore del carburante. Il volume di iniezione progettato o l'effetto di atomizzazione non possono essere raggiunti, è necessario pulirlo.
1)Prepara una bomboletta pressurizzata per pulizia iniettori o una bomboletta pressurizzata per pulizia carburatori (diametro dell'ugello delle bombolette pressurizzate: 4mm)
2)Tieni saldamente lo strumento di pulizia manuale con la mano e fissa fermamente l'iniettore di carburante con le dita per evitare che la pressione della bomboletta pulitrice lavi via l'iniettore.
3)Fai attenzione ai pericoli dei liquidi per il corpo umano durante la pulizia manuale e prendi misure protettive. Non operare in luoghi pericolosi con fiamme libere perché le bombolette pressurizzate sono estremamente infiammabili. (Scegli un luogo aperto per facilitare lo scarico del liquido di pulizia.)
5.Utilizzato con la Sonda a Perforazione Cavo
1) Prima, gira la manopola rossa e abbassa la clip a molla in una posizione appropriata, in modo che la clip a molla possa stringere la linea sotto test.
2) Avvita di nuovo la manopola rossa per assicurarti che la sonda e la linea sotto test siano in buon contatto.
3) Inserisci il cavo con spina banana alla sua estremità (GT103 non ha display di tensione e corrente, e puoi leggere la tensione della linea sotto test con un multimetro)
4) Inserisci l'altra estremità del cavo con spina banana nel GT103 (può essere usato anche con GT101 o GT102)
5) Dopo aver letto la tensione, scollega il cavo, gira la manopola e abbassa la clip a molla, infine rimuovi il filo di prova.
1) Prima, gira la manopola rossa e abbassa la clip a molla in una posizione appropriata, in modo che la clip a molla possa stringere la linea sotto test.
2) Avvita di nuovo la manopola rossa per assicurarti che la sonda e la linea sotto test siano in buon contatto.
3) Inserisci il cavo con spina banana alla sua estremità (GT103 non ha display di tensione e corrente, e puoi leggere la tensione della linea sotto test con un multimetro)
4) Inserisci l'altra estremità del cavo con spina banana nel GT103 (può essere usato anche con GT101 o GT102)
5) Dopo aver letto la tensione, scollega il cavo, gira la manopola e abbassa la clip a molla, infine rimuovi il filo di prova.
Caratteristiche del prodotto:
Esegue ogni tipo di servizio inclusi iniezione di potenza, misurazione, test di massa, controlli di polarità, test di continuità e attivazione di componenti
Con un semplice interruttore di uscita, hai elettricità positiva e negativa tramite la sonda per alimentare componenti elettrici come ventole di raffreddamento, relè, ecc.
Utilizza simultaneamente il cavo caldo e il cavo di massa per attivare componenti direttamente nella tua mano
Identifica istantaneamente circuiti positivi, negativi e aperti
Testa immediatamente i contatti di massa difettosi, permettendoti di seguire e localizzare rapidamente i cortocircuiti senza sprecare fusibili
Controlla istantaneamente la continuità di interruttori e relè.
Protetto da interruttore automatico
La torcia incorporata ti permette di lavorare al buio
L'indicatore del tono audio consente di scorrere il menu senza guardare una volta che gli utenti sono familiari con l'assegnazione del tono del menu
Cavo da 20 piedi (estendibile tramite porta cavo estensibile) offre eccellente accessibilità per testare lungo il veicolo
Estremamente facile da usare e altamente affidabile
Usato per auto DC 6-30 V, motociclette, camion, autobus, veicoli da lavoro, imbarcazioni, trattori, veicoli minerari e altri veicoli che utilizzano circuiti DC.
Principali motivi per cui hai bisogno del tester elettrico GODIAG GT103 Mini Pirt:
①Il tester elettrico di circuito GODIAG GT103 PIRT Mini Pirt è uno strumento speciale per la manutenzione dei circuiti sviluppato per tecnici e ingegneri automobilistici.
②Può essere usato per diagnosticare circuito aperto, cortocircuito, rilevare circuito positivo e negativo e corrente impulsiva delle linee di alimentazione; supporta il test di lampade, motore alzacristalli, clacson, alimentazione unità di controllo ECU e altri componenti singoli, circuiti componenti veicolo.
③Inoltre, la sua funzione copre anche il rilevamento di relè e iniettori carburante, nonché la pulizia degli iniettori carburante.
④La corrente di uscita può essere invertita per formare un circuito ad anello, e quando la corrente supera i 20A, si interrompe automaticamente per proteggere il dispositivo e prolungarne la durata.
⑤Può rilevare tutti i sistemi elettronici da 0 a 80 V, riducendo notevolmente il tempo di rilevamento. Il collegamento con la batteria dell'auto è semplice e facile da usare.
Parametri del prodotto
Tabella di confronto prodotti GoDiag
| Funzioni/Nomi del prodotto | GoDiag GT101 | GoDiag GT102 | GoDiag GT103 |
| Immagine del prodotto |  |
 |
 |
| Tensione DC | √ | √ | √ |
| Tensione AC | X | X | X |
| Uscita tensione positiva e negativa | √ | √ | √ |
| Attivazione componente | √ | √ | √ |
| Visualizzazione tensione | √ | √ | X |
| Visualizzazione corrente | √ | X |
X
|
| Resistenza | X | X | X |
| Rilevamento circuito aperto | √ | √ | √ |
| Rilevamento cortocircuito | √ | √ | √ |
| Test iniettore carburante | √ | √ | √ |
| Pulizia iniettore carburante | √ | √ | √ |
| Test relè | √ | √ | √ |
| Funzione oscilloscopio | X | X | X |
| Torcia | √ | √ | √ |
Parametri del prodotto
| Articoli | Descrizione |
| Alimentazione DC | Alimentazione batteria auto DC (adatta per 6-30 V) |
| Consumo energetico | 0,5 W |
| Temperatura di esercizio | -5 a 50 gradi Celsius |
| Temperatura di conservazione | -5 a 60 gradi Celsius |
| Lunghezza del cavo | 620CM |
| Materiale della scocca | Materiali ABS ecocompatibili |

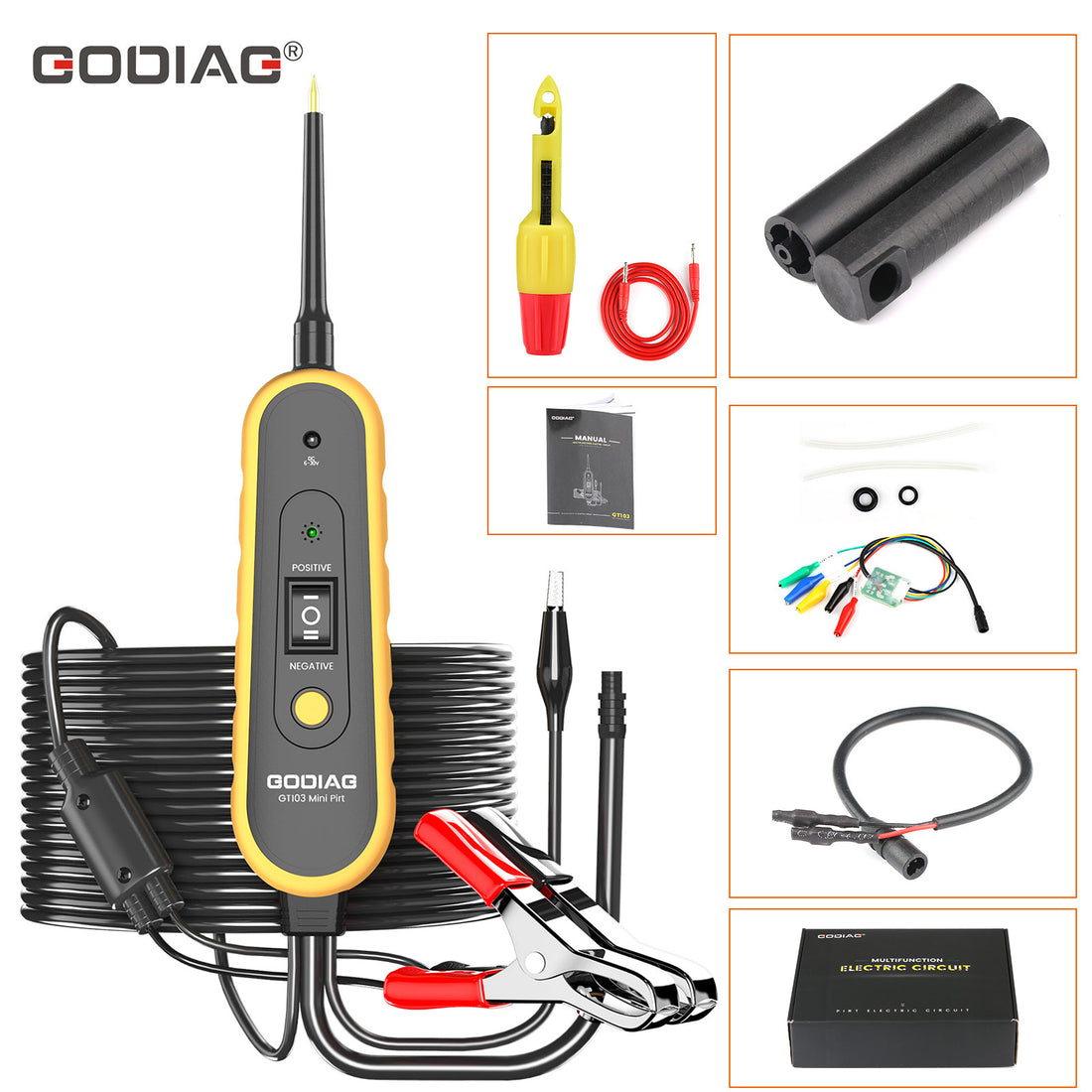

Il pacchetto include:
1 pz x Unità principale del tester elettrico di circuito GODIAG GT103 Mini Pirt
1 pz x Clip per collegare la batteria
1 pz x Sonda
1 pz x Cappuccio per sonda
1 pz x Cavo di prova iniettore carburante
1 pz x Connettore di pulizia iniettore carburante 10mm
1 pz x Connettore di pulizia iniettore carburante 12mm
1 pz x Adattatore di prova relè semplice
5 pz x Cavi di collegamento relè semplici
1 pz x Manuale in inglese
