Overview
1. Autel MaxiVideo MV108 è progettato per:
- Tecnici professionisti di autoriparazione, officine di revisione dei motori e specialisti nell'ispezione dei cilindri
- Personale addetto all'ispezione di veicoli usati per verificare l'usura interna del motore e le ostruzioni delle tubazioni senza smontaggio
- Officine di manutenzione per motocicli e autocarri leggeri per il rilevamento di guasti nascosti in spazi ristretti
- Officine di riparazione dotate di tablet diagnostici della serie Autel MaxiSys / MaxiCOM
- Personale addetto alla manutenzione di apparecchiature industriali per l'ispezione visiva delle tubazioni interne dei macchinari
2. Funzioni e caratteristiche principali supportate
Funzione di ispezione visiva digitale
MaxiVideo MV108 consente agli utenti di ispezionare aree normalmente nascoste alla vista, tra cui:
• Cilindri del motore.
• Fori delle candele.
• Piccoli componenti meccanici.
• Aree ristrette e difficili da raggiungere.
Acquisizione di immagini e video di alta qualità
Caratteristiche:
• Acquisizione di immagini fisse digitali.
• Supporto per la registrazione video.
• Risoluzione delle immagini di 640 × 480.
• Risultati chiari dell'ispezione visiva.
Testa della telecamera compatta da 8,5 mm
La testa della telecamera da 8,5 mm consente di accedere agli spazi stretti.
Vantaggi:
• Design di piccolo diametro.
• Adatta alle aree di ispezione ristrette.
• Facilita l'accesso ai componenti interni del veicolo.
Illuminazione LED integrata
Dotata di luminosi LED bianchi per illuminare le aree di ispezione buie.
Vantaggi:
• Fornisce immagini più nitide in ambienti con scarsa illuminazione.
• Aiuta a ispezionare più efficacemente i componenti interni del motore.
Testa e cavo della telecamera per ispezioni impermeabili
La testa della telecamera e il cavo sono impermeabili fino a 3 metri (10 piedi), consentendo ispezioni in ambienti umidi o difficili.
Supporto per accessori
Include:
• Magnete.
• Specchio.
• Gancio.
Questi accessori aiutano gli utenti a recuperare oggetti e migliorano la flessibilità dell'ispezione.
funziona conMaxisys Ultra, MaxiCOM Ultra Lite, MaxiSys Elite II, MaxiCOM MK908P, MK908, MS906BT, MK906BT, MS906 PRO, MK906 PRO, MK906 PRO-TS e altri.
3. Quali veicoli supporta?
Marca supportata
• Compatibile con i tablet diagnostici della serie Autel MaxiSys.
Sistema del dispositivo supportato
• Serie di tablet Autel MaxiSys con funzione di ispezione video compatibile.
• Sistemi PC che supportano la connessione della telecamera di ispezione.
Applicazioni per veicoli supportate
MV108 non è limitato dalla marca o dal modello del veicolo. Può essere utilizzato per l'ispezione di veicoli tra cui:
• Automobili.
• SUV.
• Autocarri leggeri.
• Veicoli commerciali.
La compatibilità dipende dal dispositivo MaxiSys o dal sistema PC collegato.
Aree di ispezione supportate
• Cilindri del motore.
• Fori delle candele.
• Componenti meccanici.
• Aree nascoste del veicolo.
Copertura degli anni dei veicoli
Nessuna limitazione specifica relativa all'anno del veicolo.
L'applicazione dipende dalla connessione al dispositivo di ispezione e dai requisiti dell'ispezione.
4. Nota bene le seguenti limitazioni
- Non può essere utilizzato da solo; deve essere abbinato a un tablet Autel compatibile o a un PC Windows per visualizzare le immagini
- Non applicabile al rilevamento continuo a lungo termine in cavità interne a temperature ultraelevate
- Non può diagnosticare codici di errore elettronici del veicolo, eseguire la codifica della centralina elettronica (ECU), l’abbinamento delle chiavi né altre funzioni diagnostiche
- Utilizzabile solo per l’osservazione visiva; non può misurare pressione, temperatura o dati numerici
- Non supporta il rilevamento di cilindri sovradimensionati su autocarri pesanti da 24 V o veicoli da cantiere
- La testa della telecamera non deve urtare oggetti metallici duri e appuntiti, per evitare di graffiare la lente
5. Requisiti relativi agli accessori hardware e alle licenze
- Per questa telecamera non sono richiesti codici di attivazione aggiuntivi né un canone annuale di autorizzazione
- Apparecchiatura obbligatoriamente abbinata: tablet diagnostico supportato da Autel o computer Windows
- Non è necessario alcun adattatore aggiuntivo: il cavo USB standard è integrato nell’host
- Non è richiesta un’alimentazione esterna: l’alimentazione viene fornita dalla porta USB del tablet/computer
6. Versione software e sistema supportato
- Software compatibile: app integrata "Digital Inspection" nel sistema dei tablet ufficiali Autel MaxiSys
- Sistema supportato dal PC: principali sistemi operativi desktop Windows 7 / 10 / 11
- La telecamera non dispone di un programma operativo indipendente; si affida al software host per l’archiviazione delle immagini
7. Specifiche della telecamera digitale d’ispezione MaxiVideo MV108 da 8,5 mm:
Distanza di visualizzazione ottimale: da 1’’ a 14’’ (da 2,54 cm a 35,56 cm)
Acquisizione immagini: 640x480
Testa dell’imager: 8,5 mm (0,33’’)
Temperatura operativa: unità principale: da 0 °C a 50 °C (da 32 °F a 122 °F)
Cavo: da -10 °C a 70 °C (da 14 °F a 158 °F)
Temperatura di stoccaggio: da -20 °C a 75 °C (da -4 °F a 167 °F)
Impermeabilità: la testa dell’imager e il cavo sono impermeabili fino a 3 m (10’)
Peso: 0,3 kg con testa dell’imager dal diametro di 8,5 mm
Conformità: FCC (EMC), CE (EMC e LVD)
8. Descrizione della versione globale
9. Periodo di garanzia
- Garanzia hardware ufficiale di 12 mesi contro i difetti di fabbricazione (unità principale, cavo della telecamera)
- Guida gratuita a vita tramite messaggi di testo per il collegamento e le operazioni d’ispezione
- Garanzia annullata in caso di graffi sulla lente, rottura del cavo, immersione in acqua o danni causati da urti

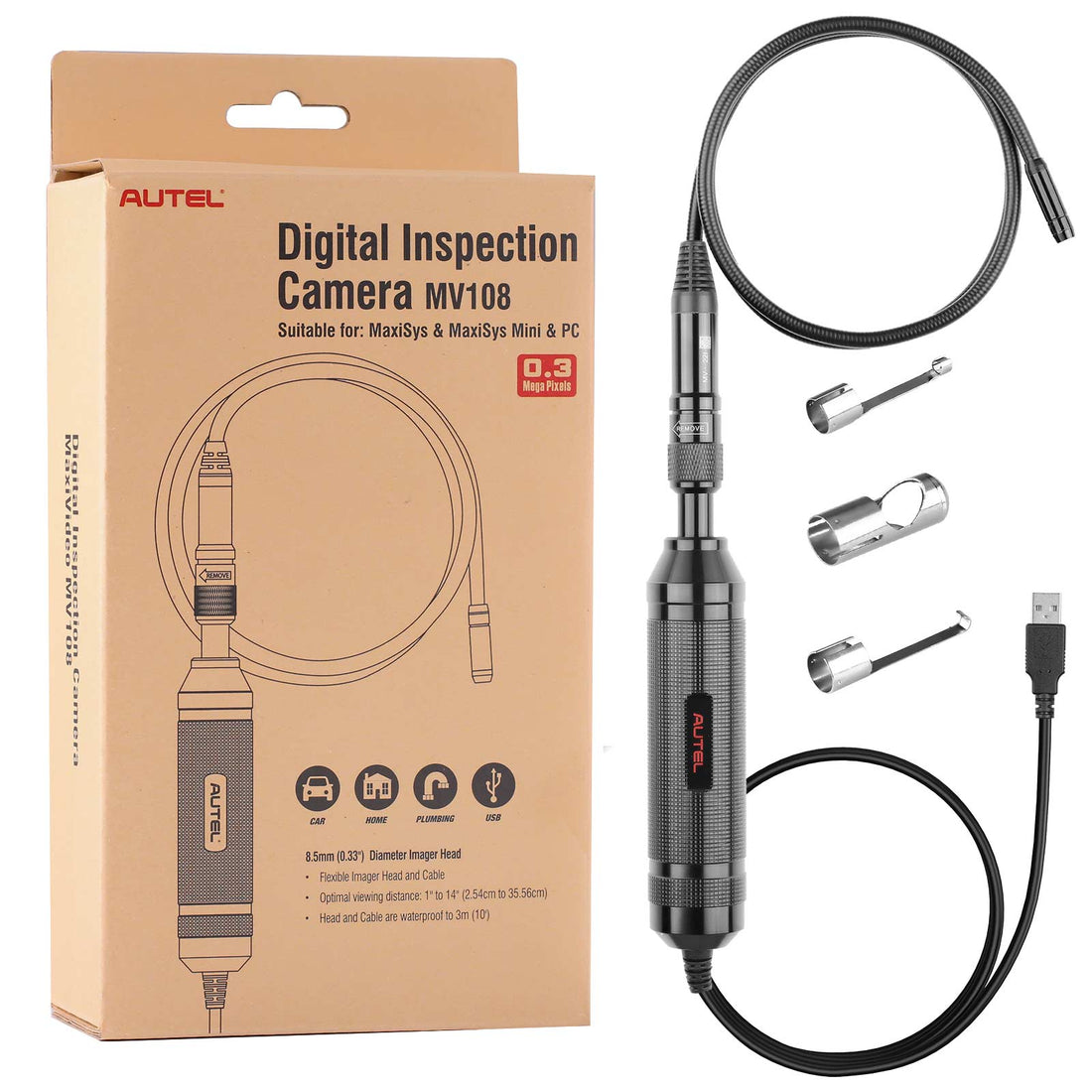

10. Contenuto della confezione
1 magnete
1 specchietto
1 gancio
Collegamento della telecamera digitale d’ispezione MaxiVideo MV108 da 8,5 mm al tablet MaxiSys
