Introduzione all'oscilloscopio Launch O2-2 Scope Box
Introduzione al prodotto:
Launch O2-2 Scope Box consente all'utente di acquisire una forma d'onda specifica, rendendo il processo più efficiente del 70% rispetto ad altri oscilloscopi. Offre la possibilità di registrare e riprodurre dati delle forme d'onda ad alta risoluzione per analisi future. La possibilità di inserire direttamente nomi e caratteri facendo clic sulla tastiera virtuale semplifica il processo e contribuisce a un miglioramento dell'efficienza del 90%.
Punti di forza del prodotto:
4 canali
Larghezza di banda di 100 MHz
Configurazione automatica
Salvataggio delle forme d'onda con un clic
Misurazione tramite cursore
Impostazioni dei parametri della forma d'onda preimpostata con un clic
Modalità demo
Guida online
Operazioni matematiche sulle forme d'onda
23 misurazioni automatiche
Caratteristiche del prodotto:
Funzione di attivazione con un solo tasto
Accesso a 23 varianti di misurazione automatica visualizzate su un'unica schermata per una commutazione agevole.
Memoria buffer fino a 50M.
Utilizza la funzione di ingrandimento/riduzione per esaminare i dettagli con precisione
Impostazioni di sistema personali personalizzabili, salvabili come file di configurazione per la consultazione
La funzione di autocalibrazione consente di ottimizzare il percorso del segnale dell'oscilloscopio per ottenere la massima precisione di misurazione.
Ingrandisce le operazioni matematiche sulle forme d'onda, come addizione, sottrazione, moltiplicazione e funzione FFT, per un'analisi avanzata delle forme d'onda.
Numerosi test automobilistici, inclusi circuiti, sensori, attuatori, test di accensione e altro.
Interfaccia utente multilingue.
Trasferimento dati tramite USB a dispositivi esterni come laptop, tablet, ecc....
Confronto dettagliato tra il box oscilloscopio Launch O2-2 e il box oscilloscopio Launch O2-1
Contenuto della confezione:
1 pezzo x unità principale Launch O2-2
Funzioni del prodotto:
Supporta diversi test preimpostati per i veicoli
Supporta diversi test preimpostati per i veicoli
Supporta diversi test preimpostati per i veicoli, come circuiti, sensori, attuatori, test di accensione, test di comunicazione e test combinati, e preimposta vari parametri e metodi di collegamento specifici per ogni test.
23 impostazioni di misurazione automatica
23 impostazioni di misurazione automatica sono visualizzate su un'unica schermata, per una consultazione immediata e con un semplice tocco. Supporta la cancellazione con un clic, eliminando la noiosa necessità di cambiare pagina e cercare più volte, rendendo la misurazione automatica facile e comoda.
Commutazione rapida della sorgente
Supporta i trigger di fronte, impulso e altri tipi. Le impostazioni semplici e intuitive del trigger e i metodi rapidi per cambiare la sorgente del trigger rendono estremamente semplice la parte più difficile dell'utilizzo di un oscilloscopio.
Creazione rapida dei parametri preimpostati della forma d'onda con un solo clic
Durante il test delle forme d'onda, puoi salvare con un solo clic le impostazioni esistenti nell'interfaccia corrente come parametri preimpostati della forma d'onda. Quando in seguito testi forme d'onda simili, puoi caricare direttamente i parametri preimpostati senza ripetere le impostazioni.
Salvataggio rapido delle forme d'onda con un solo clic
Salva rapidamente con un solo clic la forma d'onda attualmente visualizzata sullo schermo e salvala automaticamente nel formato specificato. Può essere utilizzata direttamente in seguito come forma d'onda di riferimento per un canale di visualizzazione.
Comoda gestione dei cursori
Attiva rispettivamente i cursori orizzontale e verticale con un solo clic. Ogni cursore può essere trascinato indipendentemente e il tracciamento del cursore è implementato direttamente tramite semplici tocchi di evidenziazione, migliorando l'efficienza complessiva di oltre l'80%.
Supporta la modifica sincronizzata del cursore e della scala di fase
Quando la forma d'onda viene ingrandita o ridotta, il cursore e la scala di fase possono cambiare di conseguenza, mantenendo invariato l'intervallo di misurazione.
Supporta il tocco a 2 punti; la forma d'onda può essere ingrandita o ridotta verticalmente o orizzontalmente
Trascina orizzontalmente o verticalmente con 2 punti per ingrandire o ridurre la forma d'onda orizzontalmente o verticalmente.
Supporta la funzione dimostrativa
Forme d'onda sinusoidali preimpostate per dimostrare le funzioni comuni senza collegare un oscilloscopio.
Supporta le operazioni matematiche sulle forme d'onda
Supporta i calcoli di somma, sottrazione, moltiplicazione e divisione di due forme d'onda dei canali, oltre alla trasformata di Fourier veloce.
Confronto dettagliato tra il box oscilloscopio Launch O2-2 e il box oscilloscopio Launch O2-1
| Modello | O2-1 | O2-2 |
| Canale | 4 | 4 |
| Larghezza di banda | 100MHz | 100MHz |
| Tempo di salita | ≤3.5ns (tipica) | ≤3.5ns |
| Frequenza di campionamento massima | 1Gbps (per quattro canali) | 1Gbps |
| Resistenza d'ingresso | 1MΩ±1.5% | 1MΩ±1.5% |
| Profondità di memoria | 50M | 10M |
| Numero di bit di campionamento | 8bit | 8bit |
| Precisione verticale | 3% | 3% |
| Intervallo verticale | 5mV~10V | 5mV~10V |
| Inversione | Supporto | Supporto |
| Accoppiamento dei canali | DC, AC | DC, AC |
| Intervallo della base dei tempi | 5ns~1ks | 1ns-1ks |
| Precisione della base dei tempi | 20ppm | 20ppm |
| Modalità di campionamento | Normale | Normale |
| Decodifica CANBus | CAN, LIN | CAN, LIN |
| Tipo di trigger | Fronte, ampiezza dell'impulso | Fronte, ampiezza dell'impulso |
| Modalità di trigger | Normale, automatico e singolo SEQ | Normale, automatico e singolo SEQ |
| Accoppiamento del trigger | DC, reiezione del rumore | DC, reiezione del rumore |
| Matematica | Doppia onda\FFT | Doppia onda\FFT |
| Display | YT、Zoom、Scorrimento | YT、Zoom、Scorrimento |
| Modalità scorrimento | 200ms/div~1000s/div | 200ms/div~1000s/div |
| Configurazione automatica | Supporto | Supporto |
| Misurazione automatica | 23 | 23 |
| Cursore | Cursore orizzontale, cursore verticale | Cursore orizzontale, cursore verticale |
| Alimentato tramite | Porta USB, porta DC IN | Porta USB, porta DC IN |
| Metodo di trasmissione dei dati | USB | USB |
| Opzioni di configurazione del veicolo | Circuiti, sensori, attuatori, accensione | Circuiti, sensori, attuatori, accensione |
| Temperatura di esercizio | 0 °C~50 °C | 0 °C~50 °C |
| Intervallo di alimentazione | USB: 5 V/1 A CC: 12 V/24 V |
USB: 5 V/1 A CC: 12 V/24 V |
| Compatibilità | Risoluzioni diverse dei tablet richiedono APP diverse | Una sola APP può essere compatibile con più risoluzioni dei tablet |
| Gesti multitouch | No | Supporta il tocco a 2 punti; la forma d'onda può essere ingrandita o ridotta verticalmente o orizzontalmente |
| Configurazione del veicolo | No | Ogni progetto di test può supportare la documentazione della guida online (la documentazione della guida verrà compilata in seguito secondo necessità) |
| Aggiornamento del firmware | Aggiornamento manuale | Supporta l'aggiornamento online |
| Trigger | Durante l'attesa del trigger normale non è possibile espandere l'osservazione della forma d'onda. | Può essere utilizzato normalmente durante l'attesa del trigger normale. |
| Funzione demo | No | Sì |
| Schermo diviso | No | Sì |
| Frequenza di campionamento | 1 G/s su un canale, solo 250 M/s su più di 2 canali | 1 G/s su un canale, 500 M/s su 2 canali, 250 M/s su più canali |
| Tempo di avvio | 2-3S | circa 16 s |
| Consumo energetico | circa 6 W | circa 7,5 W |
Come collegare i cavi?
Scenari applicativi diversi richiedono metodi di collegamento diversi (indipendentemente dallo scenario applicativo, sono necessari i seguenti collegamenti):
Innanzitutto, alimentare la scatola dell'oscilloscopio tramite il cavo di alimentazione a doppia pinza: collegare un'estremità del cavo all'interfaccia di alimentazione della scatola dell'oscilloscopio e l'altra estremità alla batteria del veicolo per prelevare l'alimentazione (il rosso va collegato al polo positivo, il nero al polo negativo).
Nota: i tablet della serie PADVII supportano l'alimentazione tramite USB.
2. Collegare il terminale di tipo B del cavo USB all'interfaccia di tipo B dell'oscilloscopio, quindi collegare l'altra estremità all'interfaccia USB del dispositivo diagnostico.
Nota: i tablet della serie PADVII supportano l'alimentazione tramite USB.
2. Collegare il terminale di tipo B del cavo USB all'interfaccia di tipo B dell'oscilloscopio, quindi collegare l'altra estremità all'interfaccia USB del dispositivo diagnostico.

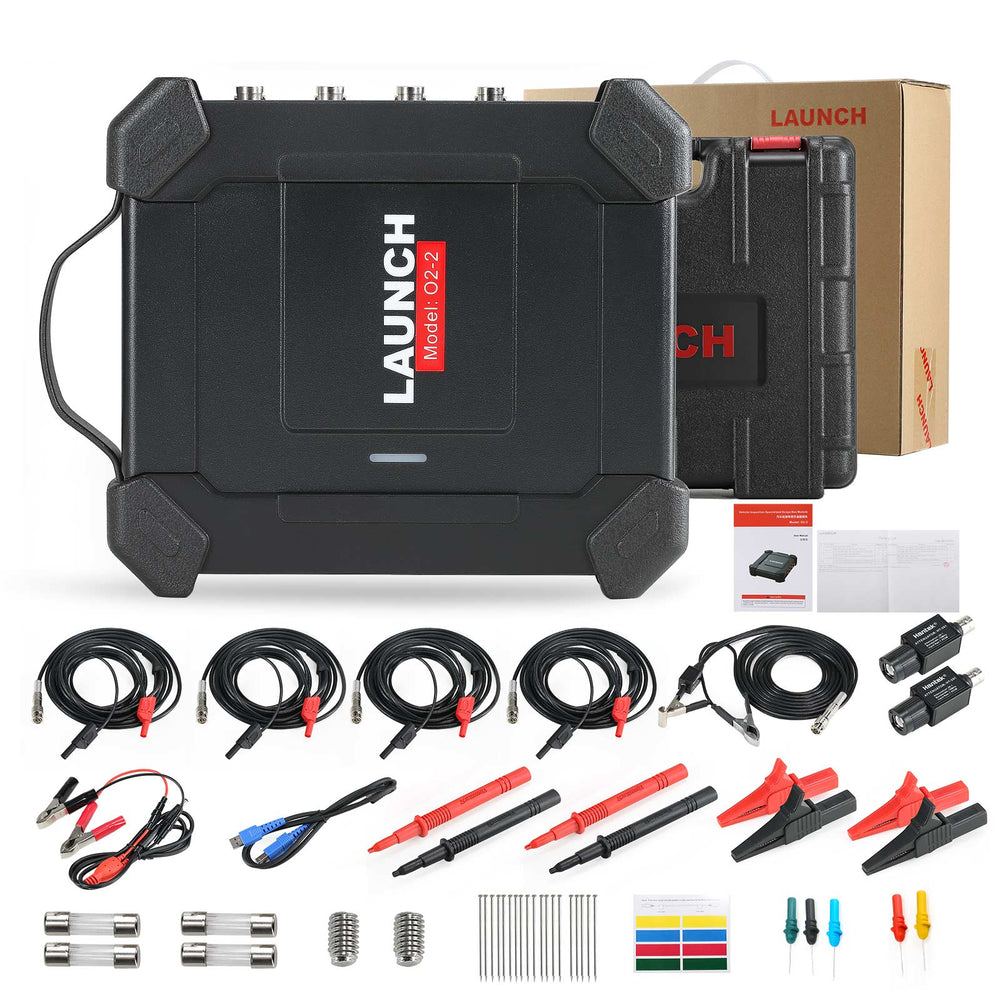

Contenuto della confezione:
1 pezzo x unità principale Launch O2-2
4 pezzi x cavi di test HT 30
1 pezzo x cavo di prelievo dell'accensione secondaria HT25
1 pezzo x cavo con morsetto per batteria
1 pezzo x cavo USB
2 pezzi x attenuatori HT201
20 pezzi x aghi perforanti
2 coppie x sonde per multimetro
2 coppie x pinze a coccodrillo
5 pezzi x sonde femmina colorate
4 pezzi x fusibili a lama (5*20 mm)
2 pezzi x teste delle viti
1 pezzo x manuale utente
1 pezzo x etichetta a colori
1 pezzo x distinta di imballaggio
