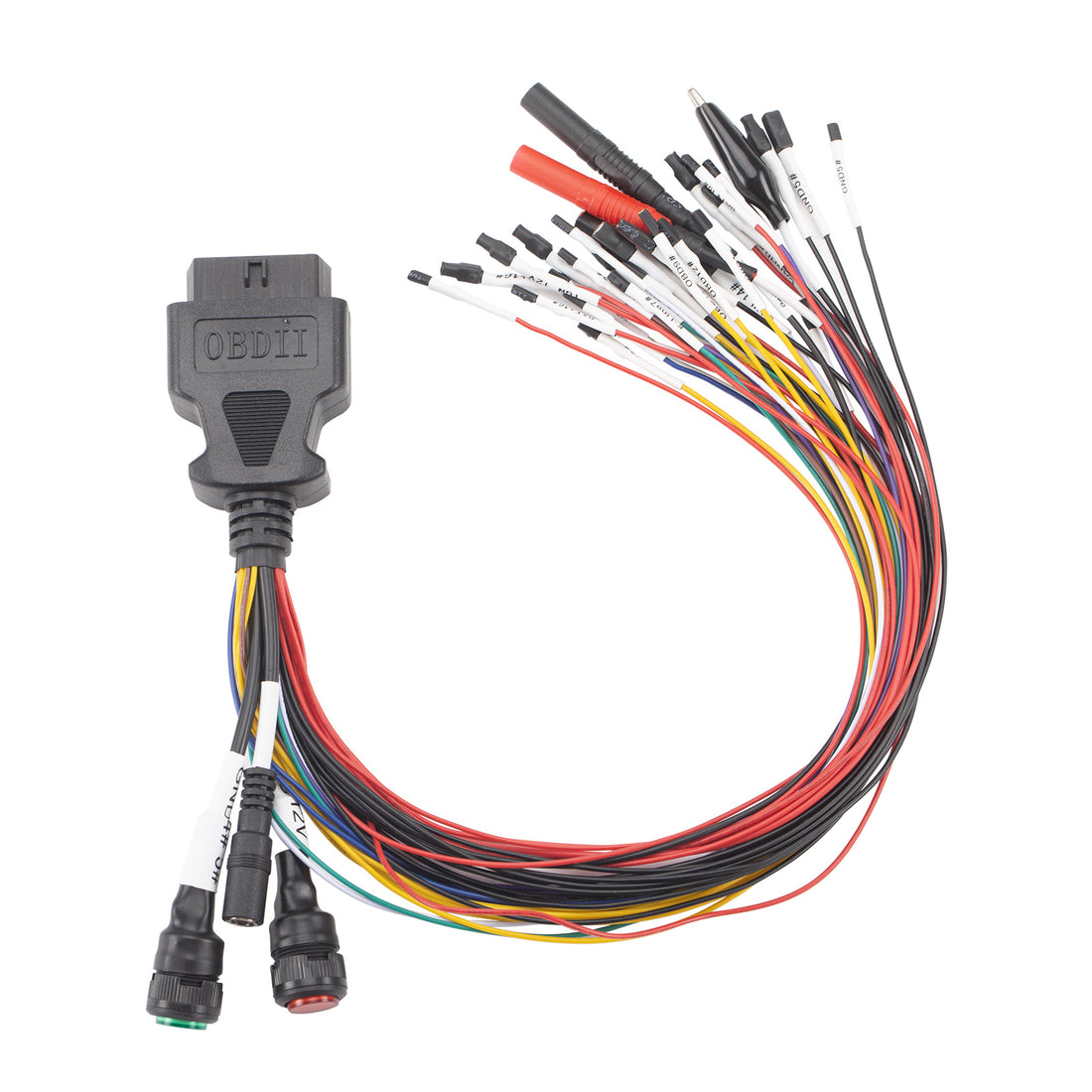

Nuovissimo cavo breakout Tricore GODIAG Cavo jumper OBD2 con protocollo completo per MPPS/Kess V2/Vident/Fgtech/Byshut DisProg lavoro su banco

Il jumper GODIAG Full Protocol OBD2 è usato per collegare l'ECU per la programmazione ECU tramite MPPS, FGTECH, KESSV2, BYSHUT, DISPROG

Funzioni del jumper GODIAG Full Protocol OBD2:

1. Supporta alimentazione DC
2. Supporta alimentazione dedicata con connettore banana di sicurezza per programmazione avanzata.
3. GND4, GND5 indipendenti [per soddisfare le esigenze di programmazione di ECU speciali].
4. Con clip boot GND4, compatibile con apparecchiature di programmazione come MPPS, FGTECH, KESSV2.
5. Con interruttore di cortocircuito GND4 GND5 [alcune ECU devono essere commutate in modalità cortocircuito durante la programmazione].

Nota: L'interruttore di GND4-5 è normalmente premuto per farlo illuminare. Quando alcune ECU devono essere collegate indipendentemente a GND4 e GND5, rilasciare l'interruttore.

6. Con interruttore di accensione analogico [dotato di 1 cavo di accensione grande e 2 piccoli dedicati].
7. Supporta la connessione standard obd2 a protocollo completo [doppia linea K, doppia linea CAN], 3 spine di alimentazione grandi e 2 piccole, 4 GND grandi, 4 GND piccoli.
8. Dotato di resistenza di comunicazione protocollo CAN.

Schema di collegamento del connettore di alimentazione dedicato alla programmazione.

Schema di collegamento programmazione FGTECH

Schema di collegamento ECU MPPS

Schema di collegamento ECU KESS V2

Cos'è l'interruttore di accensione analogico?

Dopo che l'interruttore di accensione ING è premuto, la linea contrassegnata con ING12V avrà 12V, che è l'interruttore di accensione analogico. Perché quando alcuni dispositivi leggono alcune ECU, il dispositivo chiederà di accendere o spegnere l'interruttore di accensione.

Contenuto del set di cavi:

Cavo adattatore rimorchio Knorr, Wabco a 7 pin X 1
Cavo adattatore MAN a 12 pin X 1
Cavo adattatore MAN a 37 pin X 1
Cavo adattatore IVECO-30P X 1
Cavo adattatore SCANIA-16P X 1
Cavo adattatore BENZ-14P X 1
Cavo adattatore Renault-12P X 1
Cavo adattatore VOLVO-8P X 1

Il pacchetto include:

1 set x GODIAG jumper OBD2 a protocollo completo
