Overview
1. OBDSTAR MS70 è progettato per:
Officine professionali per la riparazione di motociclette multimarca, tecnici di manutenzione di veicoli powersport, fabbri di motociclette che forniscono servizi di abbinamento delle chiavi IMMO, officine per la riparazione di ATV/UTV/motoslitte e meccanici indipendenti che lavorano su veicoli a due ruote e fuoristrada di tutte le gamme asiatiche, europee, americane e cinesi.
2. Funzioni e caratteristiche principali supportate
Diagnostica professionale per motociclette
OBDSTAR MS70 offre funzioni diagnostiche complete paragonabili a quelle degli strumenti di livello di fabbrica, tra cui:
- Lettura e cancellazione dei codici di errore diagnostici (DTC)
- Visualizzazione del flusso di dati in tempo reale
- Registrazione e riproduzione dei dati in tempo reale
- Test di azionamento / test attivi
- Lettura delle informazioni della ECU
- Scansione automatica dei sistemi
- Riconoscimento automatico del VIN
- Assistenza per la risoluzione dei guasti e i bollettini tecnici
- Guida all’ubicazione della presa diagnostica
- Utilizzato con il kit speciale per moto, supporta Moto IMMO, la ricalibrazione del contachilometri e la programmazione della ECU
Funzioni di manutenzione avanzate
Supporta diverse funzioni di manutenzione e programmazione:
- Impostazione della ECU
- Programmazione della ECU (modelli supportati)
- Codifica della ECU
- Codifica del quadro strumenti
- Funzioni dell’immobilizer (modelli supportati)
- Ricalibrazione del contachilometri (modelli supportati)
- Ripristino della spia di manutenzione
- Ripristino del sistema di monitoraggio della pressione degli pneumatici (TPMS)
- Impostazione della centralina ABS
- Regolazione del regime del minimo
- Regolazione del CO
- Ripristino del valore A/F
- Ripristino della memoria della trasmissione
- Cancellazione della memoria del computer
Assistenza diagnostica intelligente
- Schema interattivo del circuito e informazioni sui componenti
- Più modalità di visualizzazione dei dati:
- Modalità testo
- Schema delle forme d’onda
- Schema del quadro strumenti
- Sistema di guida alla risoluzione dei guasti per una diagnosi più rapida
Assistenza remota
- Assistenza remota con un clic
- Gli ingegneri tecnici di OBDSTAR forniscono assistenza da remoto quando necessario
3. Quali veicoli supporta?
Tipi di veicoli supportati:
- Motociclette
- Motoslitte
- ATV
- UTV
- Veicoli powersport
Marche di motociclette supportate:
Asia:
- AEON
- BAJAJ
- HARTFORD
- HERO
- HONDA
- HYOSUNG
- KAWASAKI
- KYMCO
- PGO
- Royal Enfield
- SUZUKI
- SYM
- TVS
- YAMAHA
Europa:
- APRILIA
- BENELLI
- BMW
- DERBI
- DUCATI
- GILERA
- HM
- HUSQVARNA
- KTM
- MOTO GUZZI
- PEUGEOT
- PIAGGIO
- ROYAL ALLOY
- TRIUMPH
- VESPA
America:
- ACELLERA
- BRP
- HARLEY-DAVIDSON
- INDIAN
Cina:
- CFMOTO
- HAOJUE
- QJ BENELLI
- SHINERAY
- ZONTES
- ABS cinese
- Motore cinese
Sistemi supportati:
A seconda del modello del veicolo, MS70 supporta la diagnosi di:
- Sistema motore
- Sistema ABS
- Quadro strumenti
- ECU
- Sistema immobilizer
- Sistema di monitoraggio della pressione degli pneumatici
- Sistema di controllo della carrozzeria
- Sistema del telaio
- Sistema di trasmissione
- Sistema di allarme
- Sistema di sospensioni
- Sistema di gestione della batteria
- Altri moduli di controllo elettronico
Copertura per anno del veicolo:
- Supporta un'ampia gamma di modelli di motociclette.
- La copertura esatta dipende dalla marca, dal modello, dall'anno di produzione, dal tipo di ECU e dalla versione del software.
4. Tenere presenti le seguenti limitazioni
- Applicabile esclusivamente a motociclette, ATV, UTV e motoslitte; non compatibile con autovetture a 4 ruote, autocarri pesanti e macchinari agricoli.
- Non è possibile diagnosticare ECU da competizione fortemente modificate aftermarket che non utilizzano i protocolli di comunicazione standard di fabbrica.
- La programmazione delle chiavi IMMO e la ricalibrazione del contachilometri richiedono il kit speciale Moto opzionale, acquistabile separatamente; non sono funzioni standard integrate.
- Le funzioni di tuning e rimappatura dell'ECU non sono ancora disponibili e verranno introdotte nei successivi aggiornamenti software.
- Supporta esclusivamente la diagnosi elettronica, la codifica e la calibrazione dei parametri; non consente lo smontaggio meccanico né la revisione dell'hardware del motore.
- I sistemi antifurto modificati autonomamente da terze parti non sono compatibili.
5. Accessori hardware e requisiti di licenza
- Tutte le funzioni diagnostiche di base dell'intero sistema sono preattivate in fabbrica; non è previsto alcun canone annuale obbligatorio per l'autorizzazione di base.
- Il kit speciale Moto per le funzioni IMMO e contachilometri deve essere acquistato separatamente; non è incluso nella confezione standard.
- Nella confezione originale sono inclusi tutti i cavi diagnostici e gli adattatori specifici per marca; non è necessario acquistare separatamente altri adattatori di base.
- La rete Wi-Fi è necessaria solo per gli aggiornamenti online e l'assistenza tecnica remota; tutte le funzioni diagnostiche offline funzionano senza connessione Internet;
- Non è richiesto alcun dongle hardware aggiuntivo per le riparazioni quotidiane.
6. Specifiche di OBDSTAR MS70
- Sistema operativo: Android 5.1.1
- CPU: ARM Cortex A7 quad-core RK3128
- Batteria: batteria ricaricabile ai polimeri di litio da 3700 mAh
- Memoria espandibile: supporta schede Micro SD (TF) fino a 32 GB
- Memoria integrata: 16 GB
- Schermo LCD: touchscreen capacitivo da 7 pollici, risoluzione 1024*600
- Modulo wireless: Wi-Fi integrato
- Temperatura di esercizio: da -20℃ a 55℃ (da 14℉ a 131℉)
- Temperatura di stoccaggio: da -20℃ a 70℃ (da -4℉ a 158℉)
- Peso dell'unità principale: circa 1,3 kg
- Dimensioni complessive: 243mm148mm36mm
7. Aggiornamento del software
- Include 1 anno intero di aggiornamenti ufficiali gratuiti del firmware, del database dei veicoli e delle funzioni speciali dopo la registrazione del dispositivo;
- Al termine del periodo di aggiornamento gratuito, il costo ufficiale del rinnovo annuale è di 180 USD all'anno; è disponibile un prezzo scontato se il rinnovo viene effettuato prima della scadenza dell'abbonamento;
- Tutte le funzioni diagnostiche principali esistenti possono essere utilizzate permanentemente senza rinnovare il servizio; verranno interrotti solo gli aggiornamenti dei dati dei nuovi modelli;
- La copertura per i nuovi veicoli e le funzioni di calibrazione esclusive vengono rilasciate ogni mese durante il periodo di aggiornamento gratuito.
8. Versione globale
Questa è la versione globale universale senza blocco regionale, utilizzabile in tutti i Paesi e le regioni del mondo, con supporto per il cambio della lingua.
9. Garanzia
L'intero dispositivo è coperto da una garanzia ufficiale limitata di 1 anno a partire dalla data di acquisto. Sono previste riparazioni o sostituzioni gratuite dei componenti per difetti di fabbricazione non causati dall'uomo. I danni causati da cadute, urti, infiltrazioni d'acqua, smontaggio non autorizzato e alimentazione errata non sono coperti dalla garanzia.
10. Elenco dei componenti
OBDSTAR MS70 vs MS80 Strumento diagnostico del motore

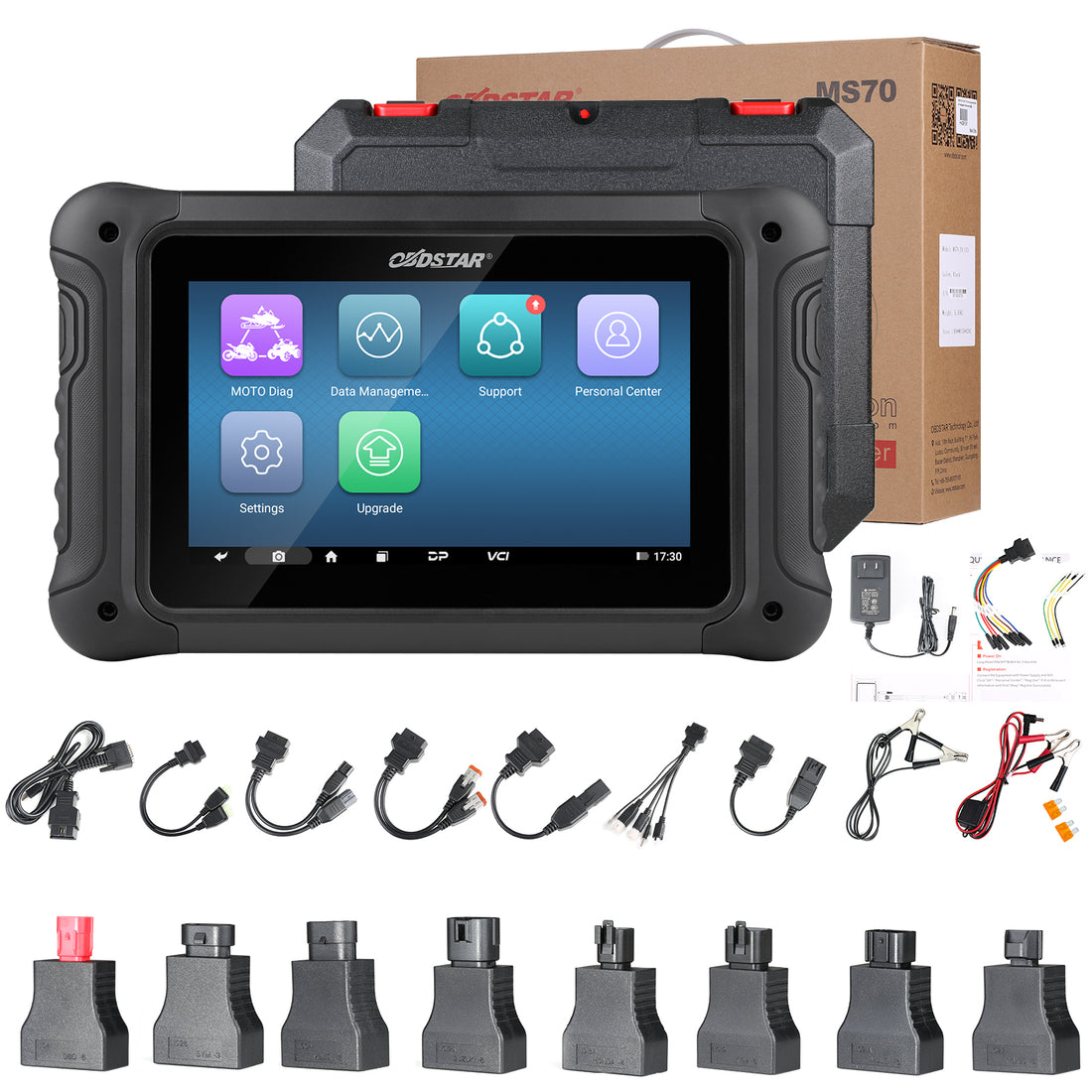

Display degli accessori:
