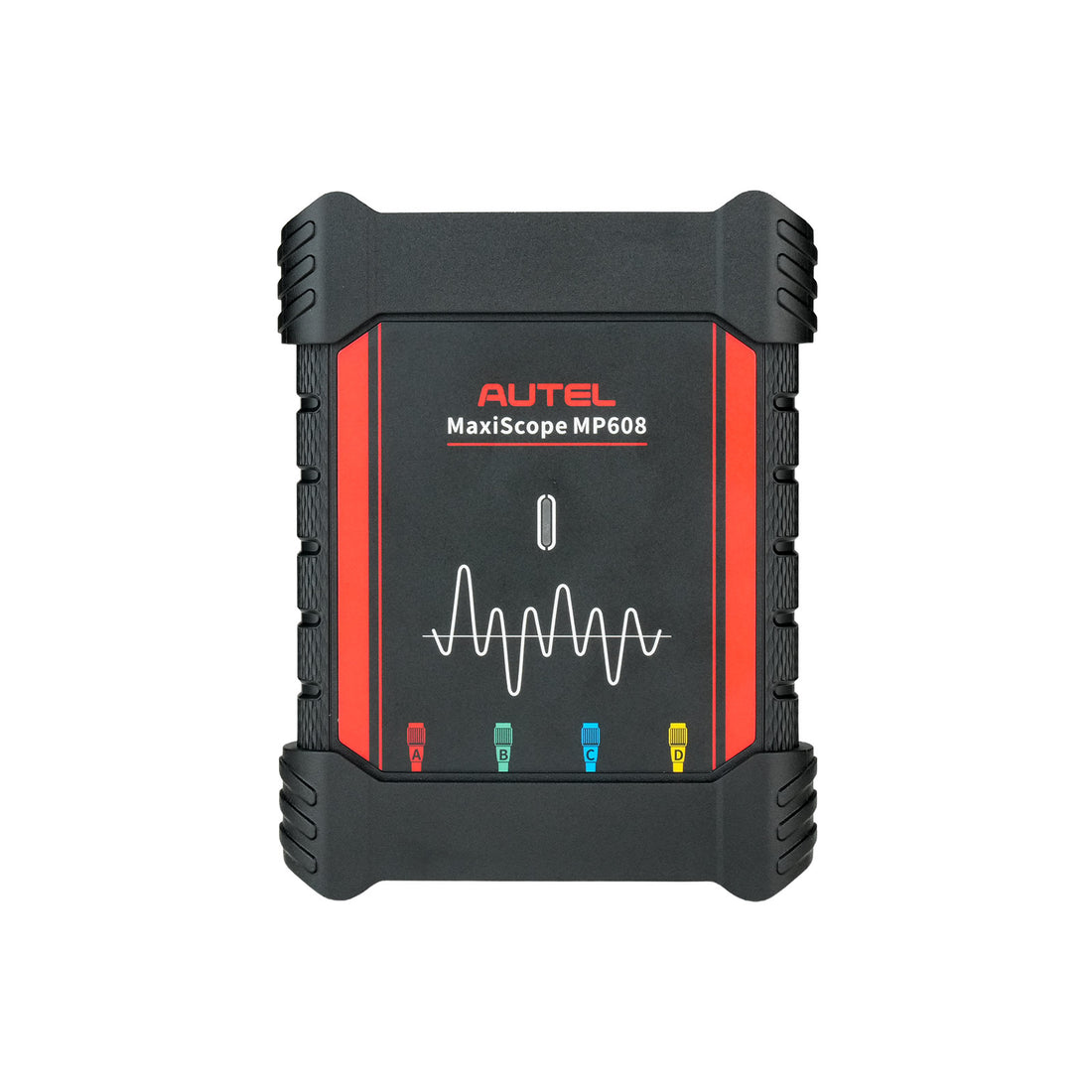

Oscilloscopio automobilistico a 4 canali AUTEL MaxiScope MP608 per una diagnostica elettrica avanzata dei veicoli

Guida rapida di riferimento MaxiScope MP608

Manuale utente MaxiScope MP608 (versione Android)

Introduzione al prodotto:
Autel MaxiScope MP608 è un oscilloscopio automobilistico professionale a 4 canali che trasforma un PC Windows o un tablet MaxiSYS compatibile in una potente piattaforma diagnostica per l’analisi delle forme d’onda. Grazie alla risoluzione a 12 bit e a una precisione di misurazione di ±1%, MP608 consente di acquisire segnali con precisione per diagnosi elettriche, elettroniche e di rete avanzate. Progettato per semplificare la risoluzione dei problemi complessi, offre azioni di trigger avanzate per il rilevamento dei guasti intermittenti, canali matematici personalizzabili, decodifica dei bus seriali e procedure guidate per i test automobilistici. Compatibile con i tablet Autel di ultima generazione, tra cui MaxiSYS MS906 MAX, MS906PRO2-TS, MS909S II, MS908CV II, MS909CV e con i PC Windows, MP608 offre ai tecnici una soluzione completa per analizzare i segnali del veicolo, identificare più rapidamente le cause alla radice e aumentare la sicurezza diagnostica. Coperto da una garanzia limitata di un anno.

Caratteristiche del prodotto:
Compatibile con i tablet Autel di ultima generazione, tra cui MaxiSYS MS906 MAX, MS906PRO2-TS, MS909S II, MS908CV II, MS909CV,  e i PC Windows.
Risoluzione a 12 bit con precisione di misurazione di ±1% per un’acquisizione e un’analisi precise delle forme d’onda.
Le azioni di trigger avanzate acquisiscono automaticamente i guasti intermittenti e difficili da riprodurre.
I canali matematici personalizzati semplificano i calcoli complessi delle forme d’onda e l’analisi dei segnali.
La configurazione automatica delle sonde riduce i tempi di configurazione e minimizza gli errori di impostazione.
Libreria di test automobilistici integrata con procedure guidate, forme d’onda di riferimento e schemi di collegamento.
Decodifica del bus seriale per più protocolli, tra cui CAN, CAN FD, LIN, FlexRay, UART e I²C.
Kit diagnostico completo incluso, con cavi di test, captatore d’accensione, sonde, attenuatori, custodia e accessori.
Aggiornamento software online gratuito tramite Internet

Specifiche del prodotto:
Canali: 4
Risoluzione verticale: 12 bit
Precisione CC: ±1%
Sensibilità: da 10 mV/div a 40 V/div
Intervalli di ingresso (fondo scala): da ±50 mV a ±200 V in 12 intervalli
Larghezza di banda: 20 MHz
Memoria buffer: 32 M campioni
Intervalli della base dei tempi: da 100 ns/div a 1 ks/div
Frequenza di campionamento massima (acquisizione singola): 1 canale in uso 80 MS/s ;  4 canali in uso 20 MS/s
Interfaccia PC: USB 2.0
Alimentazione: tramite porta USB
Dimensioni: 184 x 144 x 41 mm (circa 7,2 x 5,7 x 1,6 pollici)
Peso: 560 g (circa 1,23 lb)
Temperatura di esercizio: da -10 a +50°
Temperatura di stoccaggio: da -20~+60°C

Contenuto della confezione:
1 pezzo x unità principale
4 pezzi x cavi di test per oscilloscopio
1 pezzo x cinghia regolabile con gancio
2 pezzi x pinze a delfino grandi rosse/nere
2 pezzi x attenuatori 20:1
2 pezzi x piccole pinze a coccodrillo rosse/nere
2 pezzi x sonde per multimetro rosse/nere
1 pezzo x captatore d’accensione secondaria
5 pezzi x sonde per back-pinning rosse/verdi/blu/gialle/nere
2 pezzi x sonde flessibili per back-pinning rosse/nere
1 pezzo x cavo USB 2.0 V2
1 pezzo x lista di imballaggio
1 pezzo x guida rapida di riferimento
