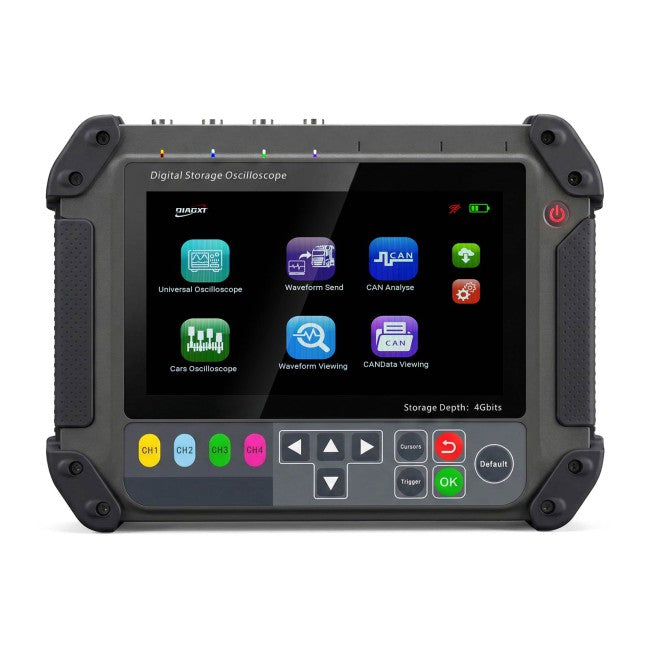

DIAGXT T80 Универсальный осциллограф и автомобильный осциллограф, хранение, разбор, изменение, отправка данных CAN шины, удобен для новичков, 4Гб памяти

Руководство по эксплуатации DIAGXT T80

2. Основные поддерживаемые функции и возможности

4-канальный автомобильный осциллограф

T80 поддерживает одновременный сбор сигналов с нескольких каналов.

Преимущества:

• Одновременный анализ нескольких сигналов
• Сравнение входных и выходных сигналов
• Повышение эффективности диагностики неисправностей

Конструкция для удобной работы

T80 разработан для автотехников, не знакомых с традиционными осциллографами.

Особенности:

• Простой интерфейс управления
• Управление с сенсорного экрана
• Физические кнопки
• Предустановленные параметры измерений

Базовое обучение поможет новичкам быстро начать тестирование осциллограмм.

Высокая частота дискретизации и большой объём памяти

Характеристики:

• Частота дискретизации одного канала: 1 GSa/s
• Объём памяти: 4 ГБ

Преимущества:

• Захват высокоскоростных сигналов
• Запись осциллограмм большой длительности
• Многократный просмотр данных осциллограмм

Длительная запись осциллограмм

Большой объём памяти позволяет непрерывно записывать осциллограммы.

Подходит для:

• Сигналы зажигания
• Сигналы датчиков
• Сигналы синхронизации
• Анализ непостоянных неисправностей

Встроенная база данных автомобильных осциллограмм

T80 предоставляет:

• 400 стандартных осциллограмм синхронизации дизельных двигателей

Пользователи могут сравнивать измеренные сигналы со стандартными эталонами осциллограмм.

Сохранение и просмотр исходных данных осциллограмм

Поддерживает:

• Сохранение исходных данных осциллограмм
• Воспроизведение осциллограмм
• Просмотр на ПК
• Экспорт данных

В отличие от хранения только изображений, T80 сохраняет исходную информацию об осциллограммах для дальнейшего анализа.

Функция анализа шины CAN

T80 поддерживает анализ связи CAN.

Функции включают:

• Просмотр осциллограмм CAN
• Сбор данных CAN
• Сохранение данных CAN
• Анализ данных CAN
• Изменение данных CAN
• Отправка данных CAN

Декодирование осциллограмм

Поддерживается декодирование осциллограмм:

• CAN
• UART
• SPI

Функция передачи осциллограмм

T80 может передавать корректные сигналы осциллограмм на ЭБУ автомобиля для тестирования.

Применение:

• Проверка неисправностей сигналов синхронизации
• Проверка отклика ЭБУ
• Сравнение нормальных и аномальных сигналов

Пример:

Если автомобиль не запускается из-за предполагаемой неисправности сигнала синхронизации, специалисты могут подать корректный сигнал осциллограммы, чтобы проверить, происходит ли активация ECU.

Функция мультиметра

Встроенные базовые функции мультиметра помогают специалистам измерять электрические сигналы перед анализом осциллограмм.

Преимущества:

• Быстрая проверка напряжения
• Определение точек измерения
• Захват важных осциллограмм

Гибкая система питания

Поддерживает:

• Работу от перезаряжаемого аккумулятора
• Питание от автомобиля
• Портативное использование в мастерской

Конструкция с регулируемым шарниром и фиксированным кронштейном обеспечивает:

• Работа в портативном режиме
• Использование в качестве стендового осциллографа

3. Какие автомобили он поддерживает?

DIAGXT T80 — универсальный автомобильный осциллограф, не ограниченный конкретными марками или годами выпуска автомобилей.

Может использоваться на автомобилях, оснащённых электронными системами управления и электрическими сигнальными цепями.

Поддерживаемые типы автомобилей

Совместим с:

• Легковые автомобили
• Внедорожники
• Пикапы
• Лёгкие коммерческие автомобили
• Дизельные автомобили
• Бензиновые автомобили

Поддерживаемые марки автомобилей

T80 можно использовать для диагностики электрооборудования автомобилей различных производителей, включая:

• Toyota
• Honda
• Nissan
• Ford
• Chevrolet
• BMW
• Mercedes-Benz
• Volkswagen
• Audi
• Hyundai
• Kia
• Volvo
• Автомобили других марок

Поддерживаемые системы автомобиля

T80 может анализировать сигналы следующих систем:

• Датчики двигателя
• Исполнительные механизмы
• Системы зажигания
• Топливные системы
• Системы синхронизации
• Системы связи с ECU
• Системы шины CAN

Поддерживаемые типы сигналов

• Аналоговые сигналы
• Цифровые сигналы
• Сигналы CAN
• Сигналы UART
• Сигналы SPI

Поддерживаемые годы выпуска автомобилей

Фиксированных ограничений по году выпуска нет.

Совместимость зависит от:

• Электронная архитектура автомобиля
• Тип сигнала
• Протокол связи

4. Обратите внимание на следующие ограничения

1. Предназначен только для тестирования низковольтных сигналов; не может измерять высоковольтные цепи двигателей и аккумуляторов автомобилей на новых источниках энергии
2. Не поддерживает декодирование автомобильных шин LIN и FlexRay; доступны только CAN/UART/SPI
3. Непрерывное время работы от аккумулятора составляет всего 1,5 часа; для длительного тестирования на стенде требуется питание от автомобильной розетки прикуривателя
4. Не может считывать и очищать коды неисправностей DTC или выполнять кодирование/программирование ECU; это измерительный прибор для анализа сигналов, а не диагностический сканер
5. Не подходит для тестирования сигналов тяжёлой строительной техники, крупных судовых двигателей и промышленного оборудования
6. Хранение необработанных осциллограмм ограничено встроенной памятью 4 ГБ; внешняя SD-карта используется только для экспорта данных и не может расширить хранилище для захвата в реальном времени
7. Не поддерживает нагрузочное тестирование силовых компонентов с высоким током без согласованных гальванически развязанных пробников

5. Аппаратные аксессуары и требования к лицензированию

• Аппаратный код активации, ежегодная подписка и платная авторизация не требуются; вся встроенная библиотека осциллограмм и функции CAN разблокированы сразу после распаковки
• В стандартную комплектацию входят все необходимые измерительные щупы, жгут передачи сигналов и разъёмы проводов
• Для ежедневного измерения автомобильных сигналов дополнительное оборудование не требуется
• ПК нужен только для просмотра экспортированных данных осциллограмм; платное аналитическое программное обеспечение не требуется

6. Версия программного обеспечения и поддерживаемые операционные системы

• Автономная встроенная прошивка на основном портативном блоке, обновляется по беспроводному соединению Wi-Fi
• Экспортированные данные осциллограмм совместимы с ПК под управлением Windows 7/10/11 для просмотра в автономном режиме; Mac OS не поддерживается
• Специального мобильного приложения нет; все измерения выполняются на 7-дюймовом сенсорном экране
• Предустановленная полная база данных из 400 наборов осциллограмм для дизельных автомобилей, отдельная установка программного обеспечения не требуется

7. Обновление программного обеспечения

• Все официальные обновления встроенного ПО, библиотеки осциллограмм и расширения протокола CAN навсегда бесплатны через Wi-Fi
• Бесплатные обновления: добавление новых эталонных осциллограмм автомобильных датчиков, оптимизация логики декодирования CAN, исправление ошибок сенсорного экрана и запуска измерений
• Нет ежегодной платы за подписку на обновления и срока окончания бесплатных обновлений в течение всего срока службы
• Беспроводное обновление одним нажатием без подключения USB к компьютеру

8. Глобальная версия

100% универсальная глобальная версия без региональной блокировки, ограничений по IP-адресу или блокировки функций для отдельных стран. Все протоколы сигналов CAN и датчиков универсальны для европейских, американских и азиатских автомобилей; ограничений по регионам для библиотеки осциллограмм нет.

9. Гарантия

• Стандартная гарантия производителя на оборудование: 12 месяцев с даты первоначальной покупки
• Гарантийное покрытие: заводские дефекты системной платы, сенсорного экрана, встроенного аккумулятора и входных каналов щупов при обычном низковольтном тестировании автомобилей
• Гарантия не распространяется на: повреждение из-за перенапряжения сигнала, повреждение жидкостью или водой, самостоятельную разборку, повреждённые из-за неправильной эксплуатации щупы и разъёмы проводов
• 30-дневная услуга возврата (покупатель оплачивает обратную доставку при отсутствии проблем с качеством); пожизненная бесплатная текстовая и видеотехническая поддержка

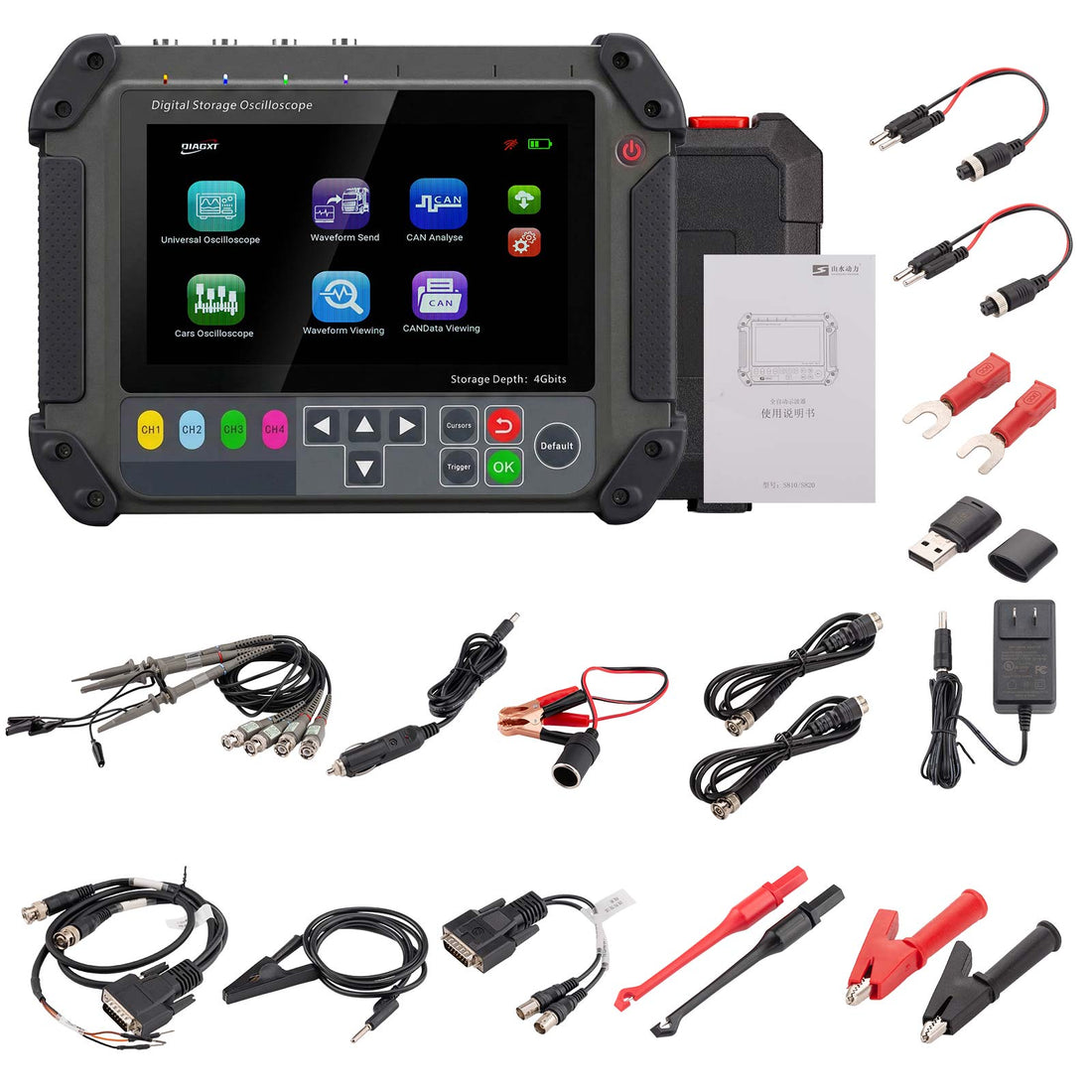

10. Комплектация

1 шт. × основной блок

1 шт. × зарядное устройство

1 шт. × штекер прикуривателя

1 шт. × гнездовой разъём прикуривателя

4 шт. × щупы осциллографа

1 шт. × провод заземления

2 шт. × банановые разъёмы

1 шт. × жгут передачи сигналов формы волны

2 шт. × удлинительные кабели с быстросъёмным соединением

2 шт. × провода с шипом 4,0
2 шт. × кабельные наконечники-лопатки

2 шт. × зажимы типа «крокодил»
1 шт. × USB-накопитель
