Руководство пользователя считывателя кодов FCAR
1. Считыватель кодов FCAR F501 EOBD/OBDII предназначен для:
Владельцы личных бензиновых автомобилей, энтузиасты самостоятельного обслуживания автомобилей, небольшие авторемонтные мастерские, продавцы подержанных автомобилей и начинающие механики, которым требуется только выявление неисправностей системы контроля выбросов двигателя и предварительная проверка перед ежегодным тестом на выбросы.
2. Поддерживаемые основные функции и возможности
FCAR F501 предоставляет основные функции диагностики двигателя OBDII/EOBD для совместимых автомобилей.
Основные диагностические функции
- Считывание сохранённых кодов неисправностей
- Считывание ожидающих кодов неисправностей
- Удаление кодов неисправностей
- Выключение индикатора Check Engine (MIL)
- Считывание данных стоп-кадра
- Отображение текущего потока данных
- Проверка статуса готовности I/M
- Выполнение проверки монитора датчика O2
- Выполнение проверки бортового монитора
- Проверка компонентов
- Получение информации об автомобиле
- Функция поиска DTC
Особенности продукта
- Поддержка бензиновых автомобилей с системами OBDII/EOBD
- Быстрое выявление причин включения индикатора Check Engine
- Отображение расшифровок кодов DTC непосредственно на экране
- Поддержка общих кодов неисправностей и кодов производителя
- Считывание данных автомобиля в реальном времени
- Сохранение и удаление исторической информации о неисправностях
- Получение информации VIN, CIN и CVN
- Работа по принципу «подключи и работай» через стандартный разъём OBD
- Компактная конструкция ручного устройства
3. Какие автомобили он поддерживает?
Поддерживаемый тип автомобиля
- Бензиновые автомобили
Поддерживаемые стандарты диагностики
- OBDII
- EOBD
Поддерживаемые регионы автомобилей
- Америка
- Европа
- Азия
Поддерживаемые годы выпуска автомобилей
- Автомобили, соответствующие стандарту OBDII/EOBD, выпущенные с 1996 по 2013 год
Поддерживаемые типы кодов неисправностей
Общие коды:
- P0
- P2
- P3
- U0
Коды производителя:
- P1
- P3
- U1
Поддерживаемые системы
- Система управления двигателем
- Система контроля выбросов OBDII/EOBD
Охват автомобилей зависит от производителя автомобиля, года выпуска модели и конфигурации ЭБУ.
4. Обратите внимание на следующие ограничения
- Применяется только к бензиновым легковым автомобилям; несовместим с дизельными автомобилями, электромобилями и другими транспортными средствами на новых источниках энергии, мотоциклами, грузовиками, квадроциклами и строительной техникой;
- Диагностирует только ЭБУ системы контроля выбросов двигателя; не может получать доступ к электронным модулям ABS, подушек безопасности, трансмиссии, кузовной электроники и другим модулям шасси и кузова;
- Не поддерживает расширенные функции, такие как кодирование ЭБУ, сопоставление ключей, корректировка одометра и сброс адаптаций;
- Не поддерживает модели автомобилей 2014 года и новее; последующие обновления базы данных новых моделей не предоставляются;
- Не разрешено продавать и доставлять в регионы Австралии, Новой Зеландии и Фиджи;
- Не может распознавать модифицированные гоночные ЭБУ стороннего производства и переоборудованные электронные модули, не являющиеся оригинальными.
5. Аппаратные аксессуары и лицензионные требования
- Все встроенные диагностические функции OBD разблокированы на заводе навсегда; дополнительная плата за активацию или авторизация по серийному номеру не требуются.
- Стандартный 16-контактный кабель OBD встроен в основное устройство, поэтому для автомобилей со стандартным OBD не нужны дополнительные переходники.
- USB-порт предназначен для обновления прошивки через ПК; для обновления требуется компьютер с Windows.
- Внешний адаптер питания не требуется: устройство напрямую питается от аккумулятора автомобиля напряжением 8–32 В через порт OBD.
6. Технические характеристики считывателя кодов FCAR F501 EOBD/OBDII
- Дисплей: 2,8-дюймовый ЖК-экран с разрешением 320×240
- Рабочее напряжение: 8–32 В постоянного тока
- Типичный рабочий ток: ＜100 мА
- Интерфейс подключения: стандартный 16-контактный диагностический разъём OBD
- Рабочая температура: от 0 ℃ до 50 ℃
- Температура хранения: от -20 ℃ до 70 ℃
- Рабочая влажность: относительная влажность 60%
- Размеры основного устройства: 123 мм × 88 мм × 27 мм
- Вес основного устройства: 280 г
- Поддерживаемый язык: только английский
- Официальный веб-сайт для обновления: http://fcar.com/en/downcenter/
7. Обновление программного обеспечения
- Бесплатное автономное обновление прошивки доступно через загружаемый пакет на официальном веб-сайте; подключите устройство к ПК с Windows через USB-кабель для прошивки.
- Встроенная на заводе база данных охватывает только автомобили до 2013 года; официальные обновления с расширением базы данных для новых моделей впоследствии выпускаться не будут.
- Ежегодная плата за подписку на обновления отсутствует; все существующие диагностические функции можно использовать постоянно без продления.
- Не отключайте питание во время обновления прошивки через ПК, чтобы избежать повреждения системной платы.
8. Глобальная версия
Глобальная разблокированная версия без региональной блокировки автомобилей, однако продажа и доставка в Австралию, Новую Зеландию и Фиджи запрещены; устройство поддерживает только английский язык.
9. Гарантия
Ограниченная гарантия на оборудование сроком 1 год с даты покупки. Бесплатный ремонт или замена при производственных дефектах, возникших не по вине пользователя, включая неисправность экрана и проблемы с подключением. Гарантия не распространяется на повреждения, вызванные попаданием воды, сильным падением, перенапряжением и несанкционированной разборкой. Доступна гарантия возврата денег в течение 30 дней; расходы на обратную доставку несёт покупатель.

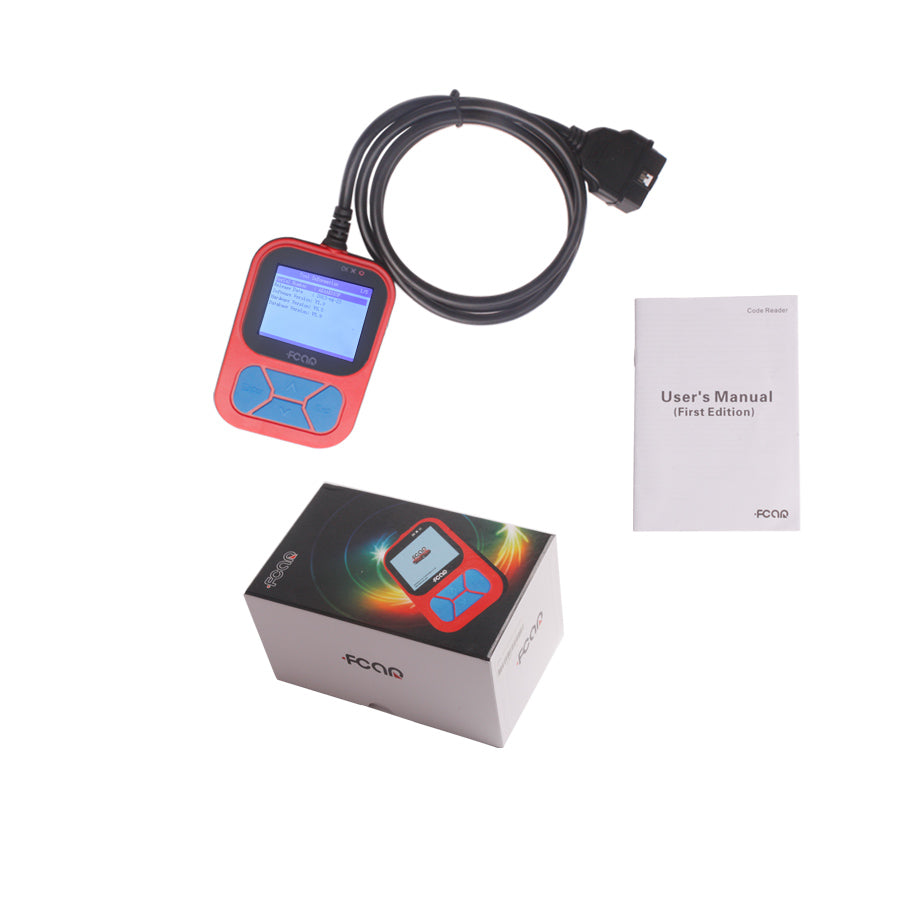

10. Комплектация
- 1 × считыватель кодов FCAR F501 EOBD/OBDII
- 1 × диагностический кабель OBD
- 1 × руководство пользователя (если включено производителем)
