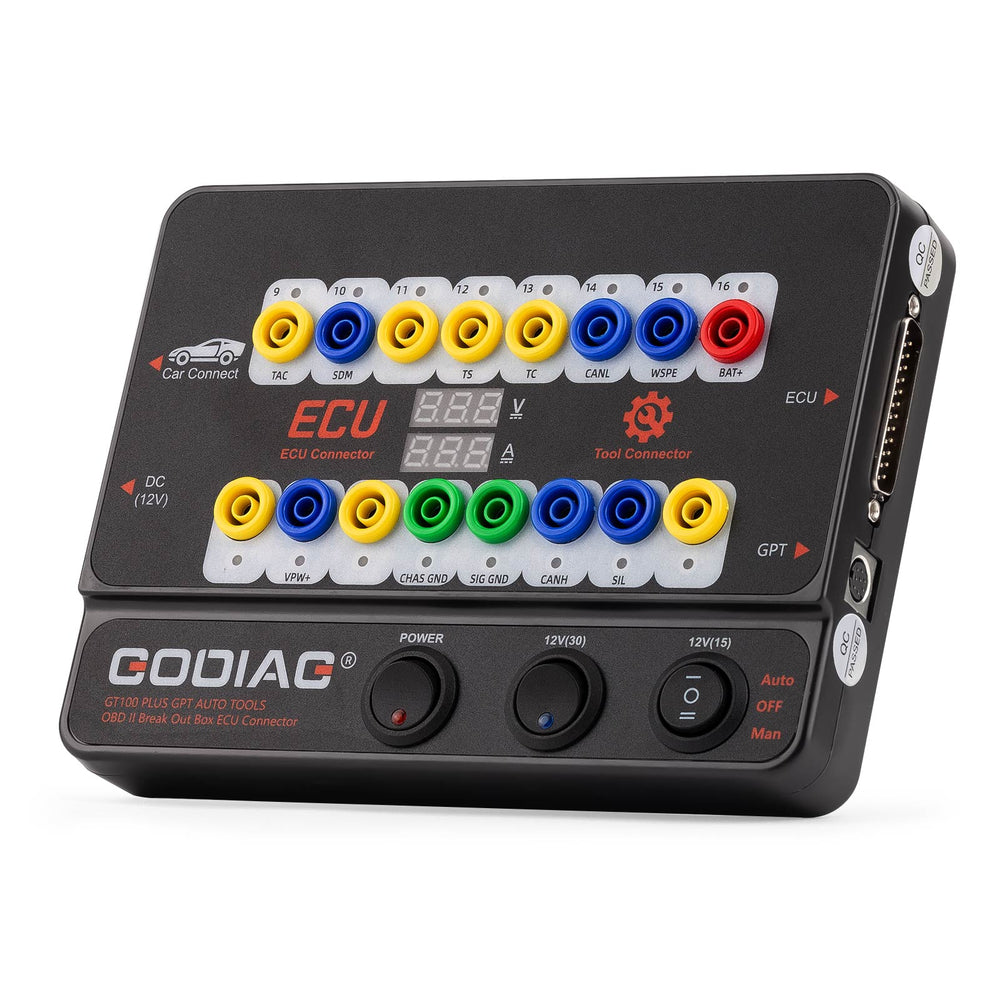

GODIAG GT100 PLUS GPT ENET DOIP 24V-12V автомобильный OBD II разветвитель с разъемом ECU
$129.00
Package: 23 см*20 см*10 см (дюймы: 9,06*7,87*3,94)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Руководство GODIAG GT100 PLUS на английском языке
1. GODIAG GT100 PLUS GPT предназначен для:
- Профессиональным специалистам по ремонту автомобильных ЭБУ и мастерским по ремонту электроники, специализирующимся на стендовом программировании, клонировании и тестировании неисправностей ЭБУ
- Автоэлектрикам, выполняющим согласование всех утерянных ключей для автомобилей VW, Porsche, Mitsubishi и серий BMW CAS/FEM/BDC
- Мастерским по ремонту грузовиков, которым требуется преобразование сигнала автомобиля 24 В в стандартный OBD 12 В
- Автосервисам, выполняющим программирование DOIP/ENET для автомобилей BMW, Mercedes, VW, Land Rover, Volvo и Geely
- Техническим специалистам, которым необходим мониторинг напряжения и тока в реальном времени для быстрой диагностики неисправностей ЭБУ и ошибок в проводке
- Автомастерским, заменяющим аккумуляторы автомобилей для предотвращения потери данных ЭБУ, блокировки иммобилайзера и отказа дистанционного управления
- Техническим специалистам, проверяющим связь по шине CAN 100K подушек безопасности и старые диагностические разъёмы, преобразованные из OBD1
2. Поддерживаемые ключевые функции и возможности
1. Используйте GPT для чтения и записи ЭБУ с помощью таких устройств, как PCMFLASH и KESSV2
Поддержка чтения и записи данных GPT без демонтажа ЭБУ.
Поддерживает OBD2 BENCH [шина CAN и K-Line]
Поддерживает GPT BOOT CNF1
Поддерживает OBD2 BENCH [шина CAN и K-Line]
Поддерживает GPT BOOT CNF1
2. Проверка состояния связи диагностического интерфейса OBDII и отображение напряжения
При подключении автомобиля и диагностического прибора через OBDII светодиод Godiag GT100 PLUS GPT показывает, установлена ли стабильная связь между диагностическим интерфейсом OBDII и автомобилем. Устройство в режиме реального времени контролирует и отображает напряжение на интерфейсе OBDII автомобиля. Если оно ниже 11 В, прекратите диагностику и программирование, чтобы избежать потери данных, блокировки модуля или невозможности запуска автомобиля. Поддерживаются все протоколы OBD2 BENCH.
|
1. Пользовательский контакт производителя
2. Провод SJE1850
3. Пользовательский контакт производителя
4. Заземление питания
5. Сигнальное заземление
6. Высокий уровень SAEJ2284《CAN》
7. Провод ISO9141-2&iso, DIS4230-4K
8. Пользовательский контакт производителя
|
9. Пользовательский контакт производителя
10. Провод SJE1850《шина->
11. Пользовательский контакт производителя
12. Пользовательский контакт производителя
13. Пользовательский контакт производителя
14. Низкий уровень SAEJ2284《CAN》
15. Провод ISO9141-2 и ISO/DIS 4230-4L
16. Плюсовой контакт аккумулятора автомобиля
|
3. Поддержка диагностики DOIP-ENET
Поддержка связи DOIP-ENET
Поддерживает диагностическое программирование и кодирование автомобилей BMW, Benz, Volkswagen, Audi и других автомобилей, поддерживающих протокол DOIP. [программное обеспечение не предоставляется.]
Можно использовать для диагностического программирования и кодирования автомобилей Land Rover, VOLVO и Geely, поддерживающих связь по протоколу DOIP. [программное обеспечение не предоставляется.]
6.) Используется для проверки того, может ли диагностический/программировочный/кодировочный прибор передавать сигналы связи.
19.) Для тестовой платформы программирования BMW-CAS4/CAS4+ она используется для проверки нормальной работы запрограммированного ключа с CAS4
4. Преобразование напряжения с 24 В до 12 В
Преобразует напряжение 24 В диагностического интерфейса грузовых автомобилей, лёгких грузовиков, пикапов и т. д. в напряжение 12 В, которое может использоваться диагностическим оборудованием.
5.) Подключение к ЭБУ подушек безопасности
5.) Подключение к ЭБУ подушек безопасности
6.) Используется для проверки того, может ли диагностический/программировочный/кодировочный прибор передавать сигналы связи.
7.) Подключение ЭБУ: подключение отдельного модуля
GODIAG GT100 PLUS GPT, подключённый к одному модулю ЭБУ, позволяет удобно выполнять диагностику и программирование отдельного модуля.
8.) GT100 PLUS GPT программирует ключи для VW, Porsche, Mitsubishi и других автомобилей при полной потере всех ключей — активирует комбинацию приборов или иммобилайзер.
A. Для программирования Volkswagen 4-го/5-го поколения при полной потере всех ключей (например, нового A6L, Touareg, A4, Q5, A7) используйте GT100 PLUS GPT, чтобы замкнуть контакты PIN 16----PIN 1 и включить приборную панель, затем подключите программатор ключей к гнездовому адаптеру GT100 PLUS GPT+ для сбора данных. На некоторых автомобилях приборная панель не включится, но данные всё равно можно собрать, например на A6L и Q7.
B. Для замены ЭБУ двигателя Toyota или программирования Toyota с помощью некоторых программаторов ключей при полной потере всех ключей необходимо замкнуть контакты PIN13–PIN4.
C. Для программирования ключа Mitsubishi при полной потере всех ключей или настройки OBDII при потере всех дистанционных ключей замкните контакты PIN1–PIN4.
D. Для программирования ключа Porsche Cayenne при полной потере всех ключей или всех дистанционных ключей замкните контакты PIN3–PIN7.
13.) Замена аккумулятора с использованием вспомогательного источника питания в режиме бесперебойного питания. [При демонтаже аккумулятора некоторых автомобилей данные противоугонного пульта могут быть утеряны или отсутствовать. Вспомогательный источник питания предназначен для подачи питания на автомобиль через GT100 PLUS GPT перед заменой аккумулятора, чтобы поддерживать электропитание автомобиля. Это гарантирует подключение ЭБУ автомобиля к питанию во время замены аккумулятора.]
9.) Функция отображения значений напряжения и тока
При подключении модуля ЭБУ на столе через разъём типа «банан» или специальный интерфейс ЭБУ DB25 устройство Godiag GT100 Plus GPT отображает значение напряжения и тока.
Пользователь может наглядно видеть текущее состояние ЭБУ. Если ток не отображается или фактически отображаемый ток не соответствует ожидаемому значению инженера, можно немедленно проверить правильность подключения проводов. Если подключение выполнено правильно, можно предположить, что ЭБУ неисправен. В таком случае нет необходимости выполнять диагностический обмен данными — ЭБУ можно сразу ремонтировать.
Если отображается слишком высокий ток, можно также определить, неправильно ли подключён кабель или неисправен ли ЭБУ.
10.) Контакты 1, 9, 3, 11, 12, 13 и 8 GT100 PLUS GPT [соответствуют жёлтому разъёму типа «банан» на автомобиле]. Эти нестандартные интерфейсы протокола OBD2 могут отображать протоколы связи CAN BUS или K-Line. GT100 PLUS GPT может отображать только протоколы K-Line PWM, VPW и KWP 2000. GT100 PLUS GPT будет отображать связь по протоколам CANBUS, K-Line PWM, VPW и KWP 2000.
11.) Быстрая связь с одним ЭБУ на стенде посредством подключения диагностического или программирующего прибора к ЭБУ. [Это позволяет инженерам и техническим специалистам выполнять работы на стенде, а также снижает риск потери данных в других модулях при непосредственном тестировании на автомобиле.]
12.) Подключение модулей ЭБУ нескольких автомобилей. [Предназначено для решения проблемы инженеров и технических специалистов, которым необходимо подключать несколько ЭБУ при программировании модуля, например для подключения нескольких модулей ЭБУ при программировании ключей.]
13.) Замена аккумулятора с использованием вспомогательного источника питания в режиме бесперебойного питания. [При демонтаже аккумулятора некоторых автомобилей данные противоугонного пульта могут быть утеряны или отсутствовать. Вспомогательный источник питания предназначен для подачи питания на автомобиль через GT100 PLUS GPT перед заменой аккумулятора, чтобы поддерживать электропитание автомобиля. Это гарантирует подключение ЭБУ автомобиля к питанию во время замены аккумулятора.]
14.) Кабель OBD2 устройства GT100 PLUS GPT имеет длину 1,4 метра, что решает проблему недостаточной длины кабеля диагностического прибора или слишком узкого диагностического порта автомобиля, к которому невозможно подключиться. Сначала подключите GT100 PLUS GPT и включите питание — на экране отобразится напряжение, по которому можно определить, нормально ли электропитание автомобиля. [Это снижает риск повреждения диагностического и программирующего прибора из-за изменённого порта OBD2 автомобиля.]
15.) Для старых автомобилей с OBD1 или специальным диагностическим портом подключите GT100 PLUS GPT через штекер типа «банан» и перемычку DB25. Диагностический порт OBD1 или специальный диагностический порт можно преобразовать в стандартный диагностический порт OBD2.
16.) GT100 PLUS GPT преобразует порт OBD1 специального грузового автомобиля в стандартный диагностический порт OBD2 в соответствии с протоколом.
17.) Работает с тестовой платформой для механических ключей CAS1/CAS2
19.) Для тестовой платформы программирования BMW-CAS4/CAS4+ она используется для проверки нормальной работы запрограммированного ключа с CAS4
20.) Для тестовой платформы программирования BMW FEM/BDC
21.) Дополнительные разъёмы и специализированные модули находятся в разработке, пожалуйста, подождите...
3. Какие автомобили поддерживаются?
GODIAG GT100 PLUS GPT поддерживает автомобили, оснащённые диагностическими системами связи OBDII и совместимыми протоколами связи с ЭБУ.
Поддерживаемые марки автомобилей
Совместимость с различными марками автомобилей зависит от протокола связи и подключённого диагностического программного обеспечения.
Примеры:
• BMW
• Mercedes-Benz
• Volkswagen
• Audi
• Porsche
• Toyota
• Mitsubishi
• Land Rover
• Volvo
• Geely
• Другие автомобили, совместимые с OBDII
Поддерживаемые системы автомобиля
• ЭБУ / блок управления двигателем
• Модуль BCM
• Модуль шлюза
• ЭБУ подушек безопасности
• Иммобилайзер
• Система FEM/BDC
• Система CAS
• Другие поддерживаемые электронные блоки управления
Поддерживаемые протоколы связи
• Шина CAN
• K-Line
• KWP2000
• J1850 VPW
• J1850 PWM
• DOIP-ENET
• Связь GPT
Примечание:
Поддержка автомобиля зависит от типа ЭБУ, протокола связи, диагностического программного обеспечения и подключённого программирующего оборудования.
4. Обратите внимание на следующие ограничения
- Этот бокс-переходник является только платформой для преобразования сигналов и распределения питания на стенде; отдельного диагностического программного обеспечения он не содержит
- Не может выполнять полноценный дорожный тест автомобиля; предназначено только для проверки связи OBD на стенде вне автомобиля и на автомобиле
- Не поддерживаются системы ЭБУ мотоциклов, строительная и сельскохозяйственная техника
- Функция программирования DOIP/ENET зависит от внешних диагностических инструментов сторонних производителей (программное обеспечение не входит в комплект устройства)
- Не может самостоятельно выполнить согласование ключей; необходимо использовать специализированные программаторы ключей
- Работа некоторых сверхновых зашифрованных шлюзов автомобиля зависит от версии программного обеспечения совместимого программатора
- Поставляется бесплатно Кронштейн ЭБУстандартный / планшет для удобного подключения проводов.
5. Аппаратные аксессуары и требования к лицензированию
- Авторизация и активация: не требуются регистрационный код, годовая подписка или скрытые платежи за активацию; подключение и работа без дополнительного лицензирования
- Дополнительное оборудование: для кодирования ЭБУ и согласования ключей требуется внешний диагностический программатор, флеш-инструмент или программатор ключей; отдельный лабораторный источник питания 12 В приобретается по желанию (адаптер входит в комплект)
- Питание: в комплект входит совместимый адаптер питания 12 В; также устройство можно напрямую питать от автомобильного порта OBD напряжением 9–24 В
6. Спецификация GODIAG GT100 PLUS GPT
- Стандартный диагностический порт: OBDII 16-контактный
- Рабочее входное напряжение: DC 9–24 В
- Потребляемая мощность в静ном режиме: 0,5–0,6 Вт
- Совместимый адаптер питания: вход AC100V–240V, выход DC12,5V 2,5A
- Рабочая температура: от -20℃ до 70℃
- Температура хранения: от -40℃ до 85℃
- Габариты: Д23 см × Ш18 см × В7 см
- Основная функция дисплея: отображение напряжения и тока в цифровом формате в реальном времени
- Встроенные протоколы: CAN, K-Line, VPW, PWM, KWP2000, DOIP, ENET, загрузка GPT
7. Обновление программного обеспечения
- Способ обновления: оборудование GT100 PLUS GPT не содержит встроенной прошивки, требующей обновления; поддержка новых моделей и протоколов зависит от программного обеспечения внешнего диагностического или программирующего устройства
- Стоимость обновлений: плата за обновления этого адаптера не взимается; стоимость программного обеспечения определяется официальной политикой подключённого стороннего устройства
- Срок бесплатных обновлений: для оборудования не требуются пожизненные обновления прошивки
8. Глобальная версия
Полная глобальная версия без региональной блокировки. Совместима со всеми глобальными версиями программаторов ключей, инструментов для прошивки ЭБУ и диагностических сканеров для использования в ремонтных мастерских по всему миру.
9. Гарантия
Официальная 12-месячная гарантия на оборудование от заводских дефектов. Бесплатные онлайн-консультации по подключению проводов, операциям с замыканием контактов и подключению на столе. Повреждения, вызванные неправильным подключением, коротким замыканием, перенапряжением или физическим воздействием, не покрываются гарантией.
10. Сравнение функций GT100 Plus GPT, GT100+ и GT100
| Модель | GT100 Plus | GT100+ | GT100 |
| Преобразование напряжения 24 В в 12 В | √ | × | × |
| Диагностика DOIP ENET | √ | × | × |
| Способ подключения GPT для чтения и записи ЭБУ | √ | × | × |
| Подключение подушки безопасности SK420 SK421 для связи по CANBUS 100K | √ | × | × |
| Функция отображения значений напряжения и тока | √ | √ | × |
| Контакты 1, 9, 3, 11, 12, 13, 8: отображение связи CANBUS | √ | √ | × |
| Контакты 1, 9, 3, 11, 12, 13, 8: отображение связи по протоколам K-Line PWM, VPW+, KWP 2000 | √ | √ | √ |
| PIN2. 10 VPW PIN6.14 CANBUS PIN 7.15 K-line | √ | √ | √ |
| Проверка возможности отправки инструментами сигналов связи | √ | √ | √ |
| Программирование ключей для VW, Porsche, Mitsubishi и других автомобилей при полной утрате всех ключей | √ | √ | √ |
| Связь с отдельным ЭБУ на столе | √ | √ | √ |
| Замена вспомогательного источника питания аккумулятора | √ | √ | √ |
| Преобразование порта OBD1 специального грузового автомобиля в стандартный OBD2 | √ | √ | √ |
| Проверка работоспособности запрограммированного ключа с CAS4 | √ | √ | √ |
| Работа с тестовой платформой программирования BMW FEM/BDC | √ | √ | √ |
11. Комплект поставки
1 шт. × хост-устройство
1 шт. × соединительный кабель GPT
1 шт. × кабель Ethernet
1 шт. × соединительный кабель GPT
1 шт. × кабель Ethernet
1 шт. × удлинительный кабель OBD 2-в-1
1 шт. × цветной соединительный провод
1 шт. × блок питания 12 В
1 шт. × резистор 120 Ом
6 шт. × штекер типа «банан»
24 шт. × провода и аксессуары, гнездовые контакты разъёма Dupont 2,54 мм
1 шт. × руководство
1 шт. × руководство
