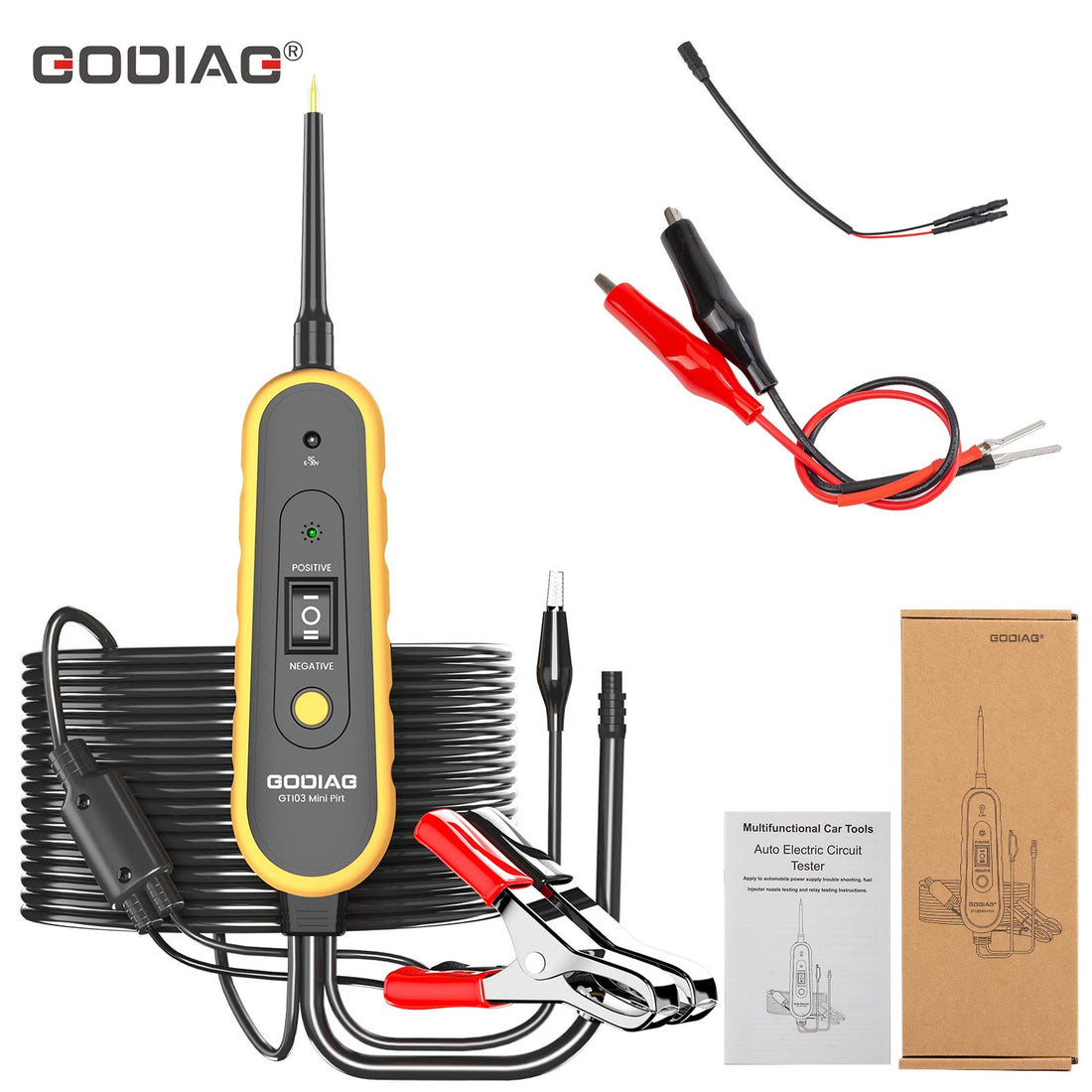

Мини тестер электрических цепей GODIAG GT103 для диагностики электрооборудования автомобиля / очистки и тестирования форсунок / тестирования реле
$34.99
Package: 23 см*19,2 см*5,2 см (дюймы: 9,06*7,56*2,05)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Диагностика электрических систем автомобилей GODIAG GT103 Mini Pirt / Очистка и тестирование форсунок / Тестирование реле
GODIAG GT103 Mini Pirt Electric Circuit Tester — многофункциональный тестер цепей с диагностическим питанием от аккумулятора автомобиля или внешнего источника. Это лучший электрический тестер для сокращения времени диагностики во всех электрических системах транспортных средств с напряжением 6-30 В.
Этот инструмент упрощает проверку блоков предохранителей, проверяет правильную работу моторов, световых приборов, реле, датчиков, проводов и коммуникационных цепей. Таким образом, GT103 — самый универсальный и практичный инструмент для своих пользователей.
Функции продукта:
1. Тестирование цепи на короткое замыкание и обрыв
Если у автомобиля не работают фары, поворотники, стеклоподъемники, люк и другие функции, GT103 можно использовать для проверки питания этих компонентов, чтобы определить, связана ли проблема с цепью или с повреждением компонента.
1) По схеме цепи определите возможное место неисправности, и тестер GT103 может проверить наличие положительного и отрицательного напряжения.
2) Проверьте наличие нормального положительного или отрицательного напряжения в цепи.
3) Подайте положительное напряжение на неисправный компонент (например, фару или мотор). Если компонент работает нормально, значит цепь может быть разомкнута. В противном случае компонент поврежден.
2. Тест реле
Если у автомобиля не работают фары, поворотники, сигнал и стартер двигателя, и после проверки этих компонентов проблем не выявлено, можно проверить реле.
После снятия реле с автомобиля подключите адаптер согласно схеме подключения реле.
3. Тест форсунки
Если у автомобиля возникают трудности с запуском, ускорением и расходом топлива, необходимо проверить форсунку.
При проверке форсунки, если форсунка открывается и закрывается при подаче управляющего сигнала и работает нормально, значит форсунка исправна. В противном случае форсунка повреждена.
4. Очистка форсунки
Когда форсунка заблокирована, подача топлива происходит неравномерно. В зазоре форсунки образуются углеродистые отложения и густое липкое вещество. Заданного объема впрыска топлива или эффекта распыления достичь невозможно, требуется очистка.
1)Подготовьте баллон с очистителем топливных форсунок под давлением или баллон с очистителем карбюратора под давлением (диаметр сопла баллонов под давлением: 4 мм)
2)Плотно держите инструмент для ручной очистки рукой и крепко фиксируйте топливную форсунку пальцами, чтобы давление из баллона с очистителем не смыло форсунку.
3)Обратите внимание на опасность жидкости для организма при ручной очистке и принимайте меры защиты. Не работайте в опасных местах с открытым огнём, так как баллоны под давлением крайне огнеопасны. (Выбирайте открытое место для облегчения выхода жидкости для очистки.)
5.Используется с пробником для прокалывания проводов
1) Сначала поверните красную ручку и опустите пружинный зажим в подходящее положение, чтобы зажим мог захватить тестируемую линию.
2) Снова закрутите красную ручку, чтобы убедиться, что щуп и тестируемая линия находятся в хорошем контакте.
3) Вставьте кабель с банановым штекером в его конец (GT103 не имеет дисплея напряжения и тока, и вы можете измерить напряжение тестируемой линии мультиметром)
4) Подключите другой конец кабеля с банановым штекером к GT103 (также можно использовать с GT101 или GT102)
5) После снятия показаний напряжения отключите кабель, поверните ручку и опустите пружинный зажим, затем снимите тестовый провод.
1) Сначала поверните красную ручку и опустите пружинный зажим в подходящее положение, чтобы зажим мог захватить тестируемую линию.
2) Снова закрутите красную ручку, чтобы убедиться, что щуп и тестируемая линия находятся в хорошем контакте.
3) Вставьте кабель с банановым штекером в его конец (GT103 не имеет дисплея напряжения и тока, и вы можете измерить напряжение тестируемой линии мультиметром)
4) Подключите другой конец кабеля с банановым штекером к GT103 (также можно использовать с GT101 или GT102)
5) После снятия показаний напряжения отключите кабель, поверните ручку и опустите пружинный зажим, затем снимите тестовый провод.
Особенности продукта:
Выполняет все виды обслуживания, включая подачу питания, измерения, проверку заземления, проверку полярности, тестирование непрерывности и активацию компонентов
Переключив выходной переключатель, вы получаете положительное и отрицательное напряжение через щуп для питания электрических компонентов, таких как вентиляторы охлаждения, реле и т.д.
Одновременно использует горячий и заземляющий провод для активации компонентов прямо в вашей руке
Мгновенно определяет положительные, отрицательные и разомкнутые цепи
Мгновенно проверяет плохие контакты заземления, позволяя быстро находить и локализовать короткие замыкания без траты предохранителей
Мгновенно проверяет непрерывность переключателей и реле.
Защищён автоматическим выключателем
Встроенный фонарик позволяет работать в темноте
Индикатор звукового тона позволяет прокручивать меню без взгляда, когда пользователь знаком с назначением тонов меню
Кабель длиной 20 футов (можно удлинить через порт для удлинительного кабеля) обеспечивает отличную доступность для тестирования по всему автомобилю
Очень прост в использовании и высоконадежен
Используется для автомобилей с постоянным током 6-30 В, мотоциклов, грузовиков, автобусов, строительной техники, судов, тракторов, горной техники и других транспортных средств с DC цепями.
Главные причины, почему вам нужен GODIAG GT103 Mini Pirt Электрический тестер цепей:
①GODIAG GT103 PIRT Mini Pirt Электрический тестер цепей — это специальный инструмент для обслуживания цепей, разработанный для автомехаников и инженеров.
②Он может использоваться для диагностики разрыва цепи, короткого замыкания, обнаружения положительной и отрицательной цепи и импульсного тока в силовых линиях; поддерживает тестирование ламп освещения, мотора стеклоподъемника, сигнала, блока управления ECU и других отдельных компонентов и цепей автомобиля.
③Кроме того, его функции включают тестирование реле и форсунок, а также очистку форсунок.
④Выходной ток может быть реверсирован для создания петли питания, и при превышении тока 20А устройство автоматически отключается для защиты и продления срока службы.
⑤Он может обнаруживать все электронные системы 0-80 В, значительно сокращая время диагностики. Подключение к аккумулятору автомобиля простое и удобное.
Параметры продукта
Сравнительная таблица продуктов GoDiag
| Функции/Названия продукта | GoDiag GT101 | GoDiag GT102 | GoDiag GT103 |
| Изображение продукта |  |
 |
 |
| Постоянное напряжение | √ | √ | √ |
| Переменное напряжение | X | X | X |
| Выход положительного и отрицательного напряжения | √ | √ | √ |
| Активация компонентов | √ | √ | √ |
| Отображение напряжения | √ | √ | X |
| Отображение тока | √ | X |
X
|
| Сопротивление | X | X | X |
| Обнаружение разрыва цепи | √ | √ | √ |
| Обнаружение короткого замыкания | √ | √ | √ |
| Тест форсунок | √ | √ | √ |
| Очистка форсунок | √ | √ | √ |
| Тест реле | √ | √ | √ |
| Функция осциллографа | X | X | X |
| Фонарь | √ | √ | √ |
Параметры продукта
| Элементы | Описание |
| Питание DC | Питание от автомобильного аккумулятора DC (подходит для 6-30 В) |
| Потребляемая мощность | 0.5 Вт |
| Рабочая температура | -5 до 50 градусов Цельсия |
| Температура хранения | -5 до 60 градусов Цельсия |
| Длина провода | 620CM |
| Материал корпуса | Материалы ABS, экологически чистые |

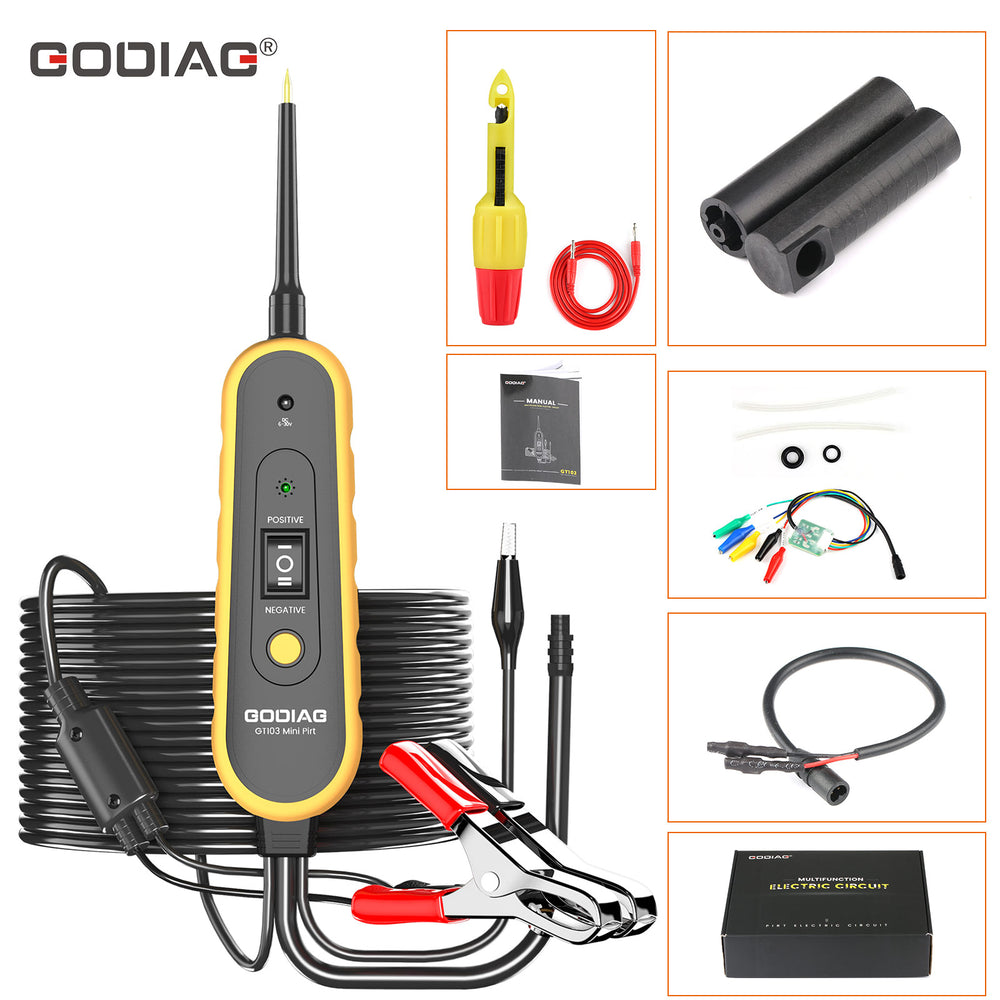

В комплект входит:
1 шт. x Основной блок GODIAG GT103 Mini Pirt Электрический тестер цепей
1 шт. x Клипса для подключения к аккумулятору
1 шт. x Зонд
1 шт. x Колпачок для зонда
1 шт. x Тестовый провод для форсунок
1 шт. x Соединитель для очистки форсунок 10 мм
1 шт. x Соединитель для очистки форсунок 12 мм
1 шт. x Простой адаптер для тестирования реле
5 шт. x Простые соединительные провода для реле
1 шт. x Руководство на английском языке
