Overview
Руководство GODIAG GT112 на английском языке
1. GODIAG GT112 разработан для:
- Профессиональные автослесари по изготовлению ключей, выполняющие автономное сопоставление ключей IMMO панелей VAG 2-го / 3-го поколения по линии K‑Line и работы при полной утрате ключей
- Специалисты по ремонту приборных панелей для стендового чтения и записи, корректировки пробега и восстановления данных IMMO панелей VAG с интерфейсом K‑Line
- Мастерские по ремонту автомобильной электроники для автономной стендовой диагностики разобранных приборных панелей
- Специалисты по ремонту ECU / IMMO, выполняющие стендовые работы со старыми платами приборных панелей VAG на базе K‑Line
- Независимые мастерские без дорогостоящего оригинального дилерского диагностического оборудования VAG
- Автомобильные учебные заведения для практического обучения работе с системами IMMO VAG 2-го и 3-го поколения по линии K‑Line
2. Поддерживаемые функции и возможности работы с ключами
- Автономное стендовое подключение разобранной панели K‑Line с преобразованием сигналов панели в стандартный порт OBD‑2 для сторонних инструментов программирования
- Полный набор процедур в стендовом режиме: проверка синхронизации чипа ключа и приборной панели, автономная диагностика IMMO, ремонт показаний пробега панели, автономное сопоставление ключа
- Встроенный независимый замок зажигания для имитации состояния включения/выключения зажигания автомобиля во время стендовых испытаний
- Встроенный адаптер индукционной катушки ключа со светодиодным индикатором для обнаружения чипа смарт-ключа
- Интеллектуальное определение зоны индукции аварийного запуска IMMO для поиска положения считывания смарт-ключа в целевых автомобилях
- Визуальная светодиодная индикация состояния чипа ключа для диагностики без подключения дополнительных тестеров
Анализ результатов испытания:
1. Индикатор ключа мигает, а затем гаснет, что означает исправную работу чипа IMMO и чип-ключа.2. Индикатор ключа мигает длительное время, что означает несоответствие чип-ключа и системы IMMO автомобиля; необходимо повторно сопоставить чип-ключ.3. Индикатор ключа не мигает, что означает неисправность системы IMMO автомобиля. Проверьте систему IMMO автомобиля.
3. Какие автомобили поддерживаются?
Поддерживаемые бренды
Volkswagen, Skoda, Seat (автомобили группы VAG с панелями IMMO 2-го / 3-го поколения по линии K‑Line)
Поддерживаемый диапазон годов выпуска
Автомобили VAG, оснащённые системами IMMO приборной панели 2-го и 3-го поколения по линии K‑Line
Поддерживаемые системы автомобилей
Приборная панель по протоколу K‑Line / панель приборов, противоугонная система IMMO 2-го / 3-го поколения; поддерживает стендовые испытания разобранных приборных панелей K‑Line
4. Обратите внимание на следующие ограничения
- Работает только с панелями IMMO VAG 2-го и 3-го поколения по линии K‑Line; НЕ совместимо с шиной CAN 3,5-го поколения (используйте GT111) или IMMO 4-го поколения по UDS (используйте GT110)
- Аппаратное устройство исключительно для стендовых испытаний; не может выполнять диагностику OBD на автомобиле без снятия и разборки физической приборной панели
- Не может работать самостоятельно; необходимо использовать совместно со сторонними диагностическими инструментами и инструментами для программирования ключей VAG
- Не поддерживает системы IMMO BMW, Mercedes, FCA, Toyota и других марок, не относящихся к VAG
- Не может ремонтировать физически сгоревшие или закороченные материнские платы приборных панелей; обеспечивает только доступ к сигналам на стенде
- Не подходит для большегрузных автомобилей, мотоциклов и внедорожной техники
5. Аппаратные аксессуары и требования к лицензированию
- Пассивное оборудование для работы на стенде; встроенные коды активации чипа и ежегодная плата за подписку отсутствуют
- Обязательные отдельные инструменты для согласования (продаются отдельно): HEX V2, VCDS 5053, VAS5054A, VAS6154, Obdstar, Lonsdor, AVDI, ZEDFULL, VVDI2, Key Tool Plus, Autel и другие устройства для программирования ключей VAG
- Обязательный отдельный источник питания: внешний адаптер питания 12 В постоянного тока для работы демонтированной приборной панели
- Для стандартной работы с приборными панелями 2-го и 3-го поколений K-Line на стенде дополнительные адаптеры не требуются
6. Технические характеристики тестовой платформы GODIAG GT112 K-Line для IMMO 2-го и 3-го поколений:
- Поддерживаемый протокол: K-Line (приборная панель VAG 2-го и 3-го поколений IMMO)
- Режим работы: только тестирование демонтированной приборной панели на стенде
- Способ подключения: специализированный жгут для работы на стенде + стандартный выходной порт OBD-2
- Кнопки управления: имитация замка зажигания IGN
- Индикаторы: светодиодный индикатор индукционной катушки ключа
- Дополнительные функции: тест синхронизации чипа ключа с приборной панелью; обнаружение зоны индукции аварийного запуска смарт-ключа
- Рабочее входное напряжение: 12 В постоянного тока
- Тип кабеля: экранированный автомобильный жгут
- Вес изделия: 0,2 кг
- Размер упаковки: 14,5 см * 10,5 см * 4,2 см
- Рабочая температура / температура хранения: от ‑20℃ до 70℃
7. Обновление программного обеспечения
- GT112 — это пассивное аналоговое оборудование для работы на стенде, без встроенной микропрограммы или программного чипа с возможностью обновления
- Бесплатно, без функций онлайн- или офлайн-обновления, без срока действия бесплатных обновлений
- Поддержка всех новых моделей зависит от обновлений базы данных используемого стороннего инструмента для программирования ключей VAG
8. Глобальная версия
Аппаратное обеспечение на 100% универсально для всех регионов, без блокировки региональных протоколов. Поддерживает работу на стенде с приборными панелями VAG 2-го и 3-го поколений K-Line IMMO для рынков США, ЕС, Великобритании и Азии; блокировка функций по странам отсутствует.
9. Гарантия
- Стандартная гарантия производителя на оборудование: 12 месяцев с даты первоначальной покупки
- Гарантийное покрытие: заводские дефекты внутреннего жгута проводов, переключателей и индикаторных ламп при правильной установке на стенде
- Гарантия не распространяется на повреждения, вызванные подачей питания с обратной полярностью, коротким замыканием печатной платы, попаданием жидкости, несанкционированной разборкой и перерезанием кабеля
- 30-дневная услуга возврата (покупатель оплачивает обратную доставку при проблемах, не связанных с качеством); пожизненная онлайн-техническая поддержка в текстовом формате
10. Комплектация

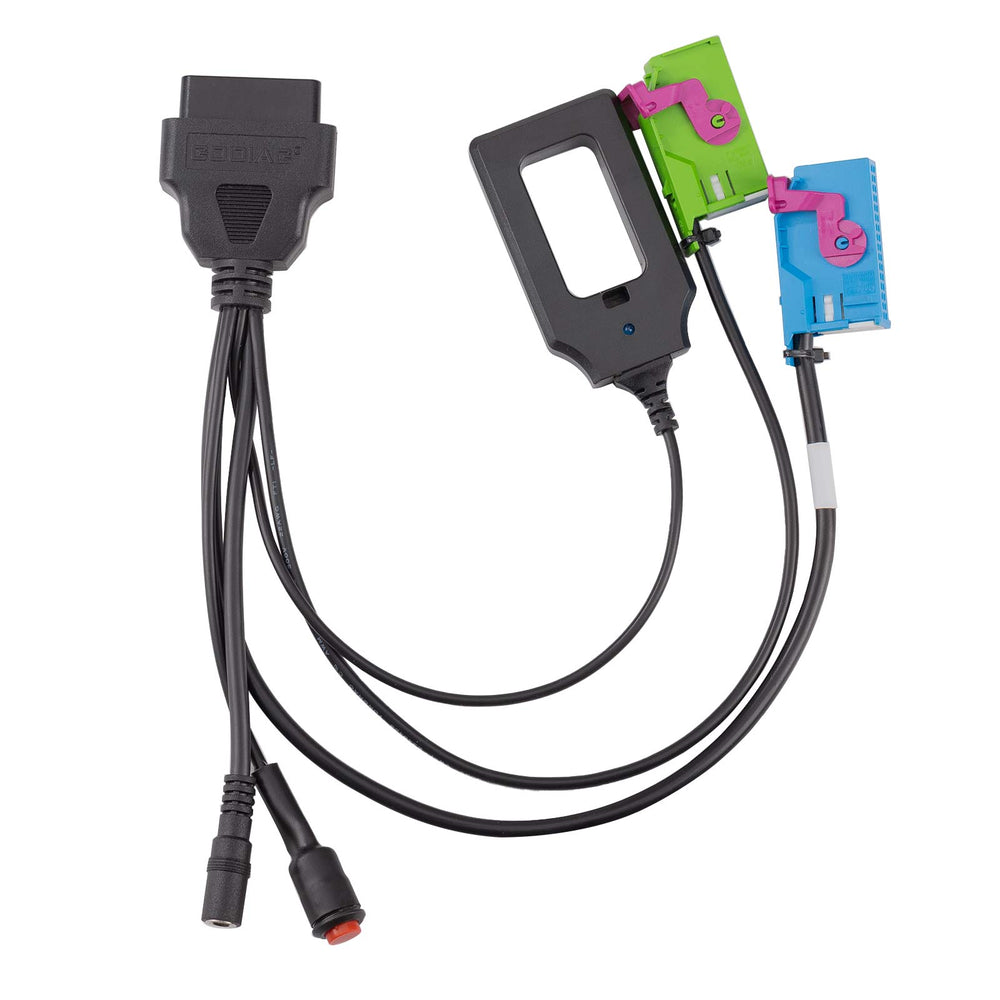

1 шт. GODIAG GT112 K-Line для VW Skoda Seat, приборной панели 2-го и 3-го поколений, тестовая платформа согласования ключей IMMO
