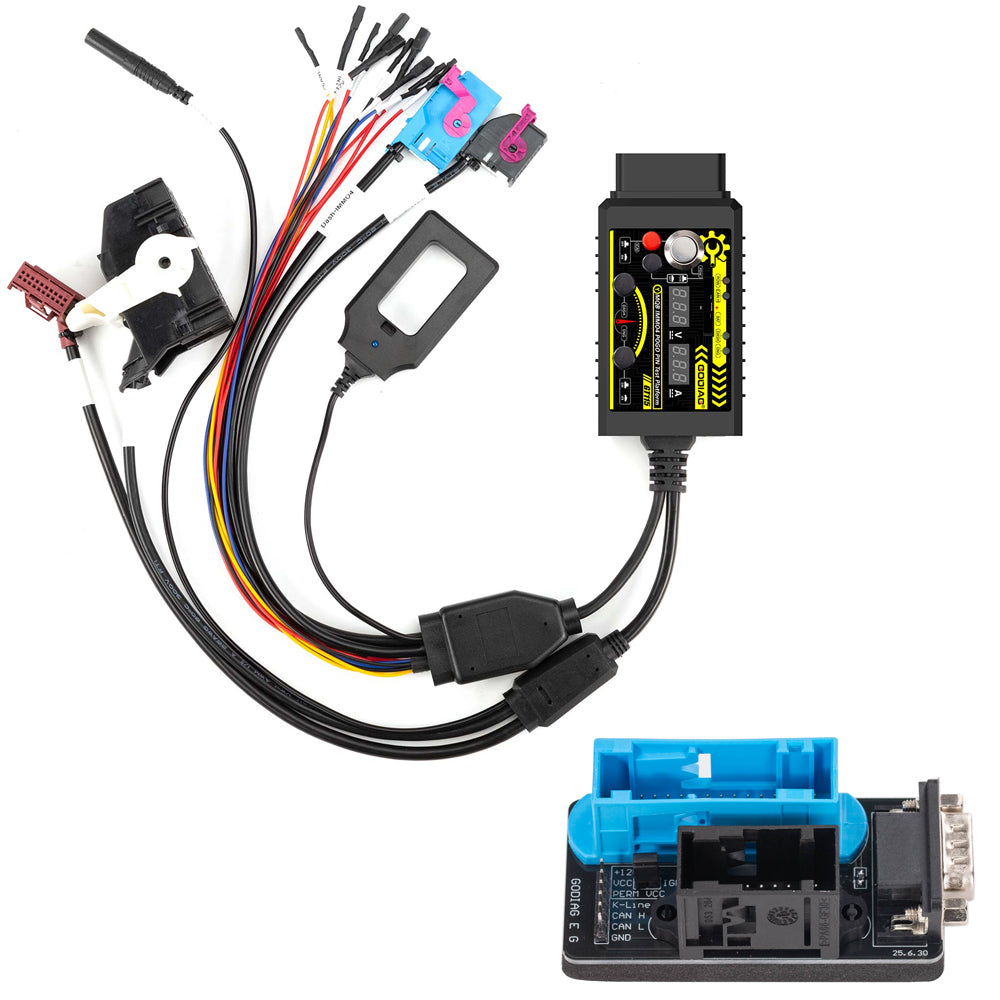

Тестовая платформа GODIAG GT115 MQB IMMO4 POGO PIN с GODIAG MQB Data Collector адаптером ELV/TCM DSG коробки передач

Тестовая платформа GODIAG GT115 MQB IMMO4 POGO PIN с GODIAG MQB Data Collector адаптером для коробки передач ELV/TCM DSG

Функции GODIAG GT115:

1. Синхронное обнаружение ключа и модуля IMMO автомобиля
2. Независимая диагностика двигателя и модуля расширения мощности.
3. Диагностика связи и тест программирования модуля двигателя и модуля мощности через шлюзовой модуль
4. Чтение и запись данных POGO PIN 4-го поколения IMMO и синхронизация ключа
5. Подключение модуля BCM с шлюзовым модулем для диагностики связи и теста программирования (Примечание: нажмите соответствующий переключатель при необходимости.)
6. Обнаружение шлюзового модуля
7. Отображение текущего напряжения подключенного источника питания
8. Отображение тока подключенного модуля
9. Проверка напряжения батареи 2032.
10. Чтение и запись данных на приборную панель с помощью POGO PIN.

Бесплатно скачайте схему подключения GODIAG GT115 напрямую
Размер: 35MB

Особенности продукта:

Синхронное обнаружение: легко обнаруживайте ключи и модули IMMO автомобиля.
Независимая диагностика: выполняйте автономную диагностику двигателя и модулей расширения мощности.
Связь через шлюз: проводите диагностику связи и тесты программирования двигателя и модулей мощности через шлюз.
Технология POGO PIN: точно и стабильно читайте и записывайте данные на приборную панель.
Комплексное тестирование: тестируйте модули BCM через шлюз для беспрепятственной связи и программирования.
Мониторинг в реальном времени: отображайте текущее напряжение питания и ток модуля для точной диагностики.
Проверка напряжения батареи: обеспечьте оптимальную работу с помощью проверки напряжения батареи 2032.

Как использовать POGO PIN?

1. Подключите источник питания [Примечание: выключатель питания должен быть выключен].
2. Нажмите зажигание IGN [переключатель зажигания IGN должен быть включен].
3. Подключите разъем прибора.
4. Найдите точку подключения POGO PIN соответствующего прибора и подключите зонд.
5. Включите выключатель питания на 3-5 секунд. Если индикатор ABS мигает, вы успешно вошли в режим чтения/записи POGO PIN.

Адаптер GODIAG MQB Data Collector ELV/TCM DSG Gearbox

Функции продукта:

В сочетании с тестовой платформой GODIAG GT115 MQB IMMO4 POGO PIN можно подключить разъем прибора автомобиля для сбора данных ELV, а в сочетании с набором кабелей коробки передач GT107+ 7-в-1 можно диагностировать или читать и записывать данные.
В сочетании с адаптером GODIAG Full Protocol OBD2 Jumper или другими кабелями протокола связи OBD2 CANbus и набором кабелей коробки передач GODIAG GT107+ 7-в-1 можно диагностировать и читать/записывать данные в офисе.

Комплектация:

1 шт. адаптер GODIAG MQB Data Collector ELV/TCM DSG Gearbox
1 шт. тестовая платформа GODIAG GT115 MQB IMMO4 POGO PIN

Примечание:

Новые и старые версии будут отправляться случайным образом.
Добавлен разъем DB9 для работы с набором кабелей коробки передач GODIAG 9-в-1 и набором кабелей коробки передач GODIAG 7-в-1
