منصة اختبار GODIAG BMW CAS1/CAS2 للمفاتيح الميكانيكية للكشف عن تزامن CAS والمفتاح، مطابقة بدون لحام، قراءة وكتابة وبرمجة بيانات CAS

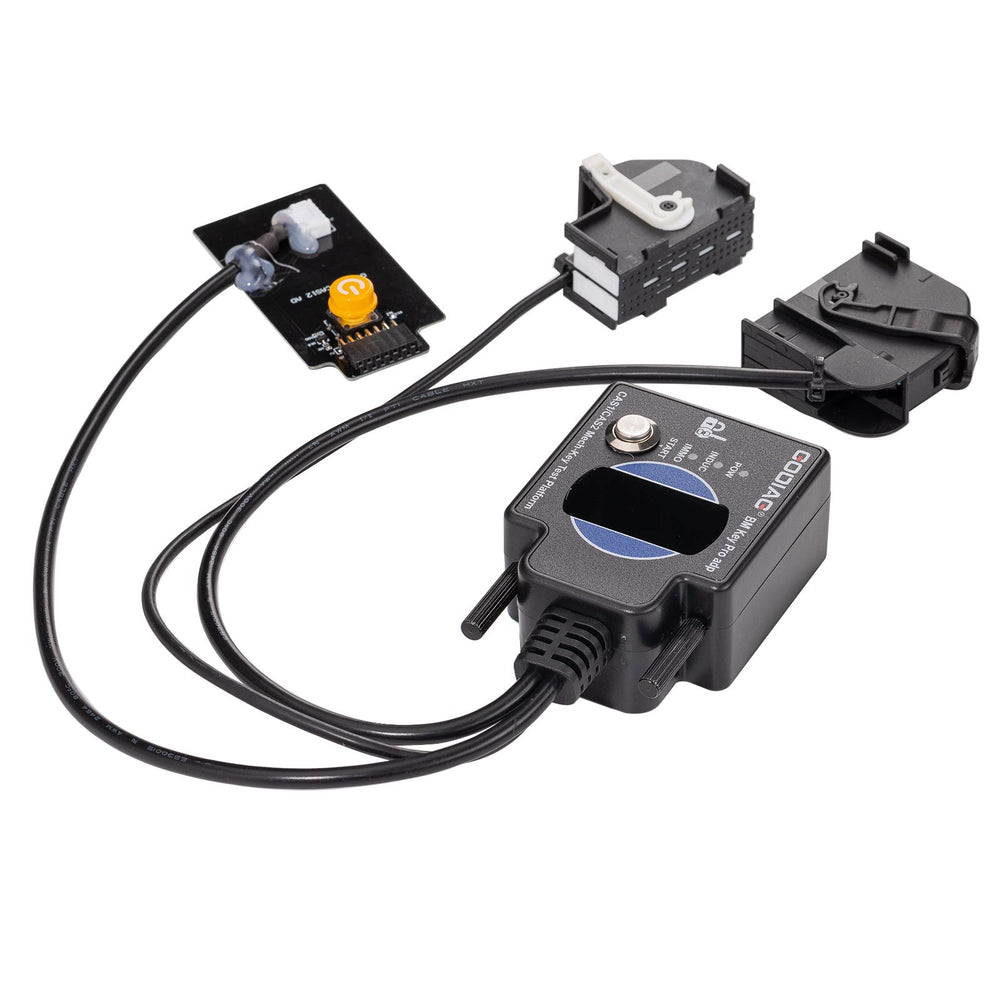

منصة اختبار مفتاح BMW CAS1/CAS2 الميكانيكي من GODIAG

منصة اختبار مفتاح BMW CAS1/CAS2 الميكانيكي من GODIAG هي جهاز مخصص لمفتاحي BMW، وفنيي السيارات، ومتخصصي برمجة CAS1/CAS2. يعمل مع أدوات برمجة المفاتيح مثل Xhorse Key Tool Plus Pad، Xhorse VVDI2، VVDI BIMTool Pro، CGDI BMW، أجهزة Lonsdor، وغيرها، مما يتيح عمليات إضافة المفاتيح وبرمجة فقدان جميع المفاتيح لأنظمة BMW CAS1/CAS2.

ملاحظة: تدعم هذه المنصة المفاتيح الميكانيكية فقط.

ملاحظات هامة

• غير متوافق مع أجهزة Autel أو OBDSTAR.
• لا يدعم مفاتيح CAS2 شبه الذكية.
• لا يمكن استخدامه مع أدوات التشخيص، GT100، أو GT100+.
• لاختبار مفتاح CAS2 شبه الذكي، يلزم وجود منصة اختبار مخصصة للمفتاح شبه الذكي.

ميزات المنتج

1. يكشف حالة تزامن CAS والمفتاح.
2. يدعم برمجة مفاتيح CAS1/CAS2 الميكانيكية بدون لحام.
3. يدعم قراءة وكتابة وبرمجة بيانات CAS.
4. يدعم برمجة فقدان جميع المفاتيح وإضافة المفاتيح.
5. يسمح بعمل نسخة احتياطية لبيانات مفتاح CAS.
6. يساعد في التحقق من وظائف وحدة CAS وتشخيصها.

وظائف المنتج

1. تحقق مما إذا كانت وحدة CAS1/CAS2 والمفاتيح الميكانيكية متزامنة.

2. التعاون مع أجهزة برمجة المفاتيح مثل Xhorse Key Tool Plus Pad / Xhorse vvdi 2 / bmw vvdi bim tool / CGDI BMW / أجهزة Lonsdor وغيرها، لتنفيذ جميع عمليات مطابقة فقدان المفتاح أو إضافة المفتاح.

3. تشخيص وحدة CAS1/CAS2

4. برمجة وحدة CAS1 / CAS2


الكشف المتزامن عن الوحدة والمفتاح:

تحقق مما إذا كانت وحدة CAS2 والمفتاح الميكانيكي يمكن أن تتزامن:



الخطوة 1: قم بتوصيل وحدة CAS2 وفقًا لمخطط التوصيل.

الخطوة 2: ضع المفتاح في منطقة استشعار المفتاح.

الخطوة 3: قم بتوصيل مصدر الطاقة.

الخطوة 4: اضغط على مفتاح التشغيل (اضغط على مفتاح التشغيل مرة واحدة لتشغيل طاقة CAS والكشف تلقائيًا عما إذا كانت المفتاح وCAS متزامنين، واضغط مرة أخرى لإيقاف تشغيل طاقة CAS وإيقاف الكشف).

طريقة الحكم على التزامن: عند الضغط على مفتاح بدء الكشف، سيضيء ضوء مؤشر الطاقة. إذا كان المفتاح متزامنًا مع CAS2، سيومض ضوء مؤشر ملف استشعار مفتاح وحدة CAS بانتظام. إذا كان المفتاح غير متزامن، سيومض ضوء ملف الاستشعار بسرعة لمدة ثانيتين فقط. [إذا كان المفتاح متزامنًا مع وحدة CAS، سيضيء ضوء مؤشر كشف تزامن IMMO وسيصدر الجهاز صفيرًا داخليًا. إذا لم يكن المفتاح متزامنًا مع وحدة CAS، فلن يضيء ضوء مؤشر كشف تزامن IMMO ولن يصدر الجهاز صفيرًا داخليًا.]

الخطوة 5: اضغط مع الاستمرار على زر البدء/الإيقاف التناظري، سيطفأ ضوء مؤشر كشف تزامن IMMO بعد 3 ثوانٍ. كما يطفأ ضوء مؤشر حساس INDUC. بعد الإفراج، سيضيء ضوء مؤشر كشف تزامن IMMO. يومض ضوء مؤشر حساس INDUC.

كشف تزامن وحدة CAS1 والمفتاح:

1. قم بتوصيل الجهاز وفقًا لمخطط التوصيل. يرجى استخدام 12 فولت 2.5 أمبير لتزويد الطاقة، وإلا فلن تتمكن وحدة CAS1 من العمل. [لا تقم بتوصيل وحدة CAS2].

2. اضغط على مفتاح البدء [يمكنك رؤية ضوء مؤشر START-STOP على وحدة CAS يضيء].

3. أدخل المفتاح في CAS1.

4. اضغط على مفتاح CAS1. إذا كان المفتاح متزامنًا مع وحدة CAS1، سيتم قفل مفتاح CAS1. سيخرج تلقائيًا إذا لم يكن المفتاح متزامنًا.

عرض توصيل تشخيص برمجة مفتاح وحدة CAS2 الميكانيكية والتعرف على الوحدة:

فيما يلي استخدام جهاز Xhorse vvdi2 لأداء عمليات برمجة ومطابقة مفتاح BMW CAS2 الميكانيكي:

1. قم بتوصيل وحدة مفتاح CAS2 الميكانيكية ومعدات تشخيص برمجة المفاتيح وفقًا لمخطط التوصيل. اضغط على زر البدء لتزويد وحدة CAS2 بالطاقة.

2. اختر "تعلم المفتاح—معلومات CAS/EWS---اتصال-- قراءة EEPROM". [ملاحظة: أزل المفتاح ولا تقم بإجراء كشف التزامن بين المفتاح ووحدة CAS2 قبل الاتصال لقراءة البيانات. فقط اضغط على زر البدء لتشغيل وحدة CAS. إذا اكتشفت وحدة CAS مفتاحًا متزامنًا، فلن يتمكن الجهاز المتصل من قراءة البيانات.]

حفظ إلى ملف...

إذا كنت تريد قراءة عداد المسافات الخاص بـ CAS أو تعديل عداد المسافات، يرجى استخدام القائمة المقابلة "قراءة الكيلومترات".

يمكنه أيضًا قراءة رمز CAS-DME.

3. خطوات برمجة المفتاح: اختر "تعلم المفتاح—تعلم مفتاح CAS ---اتصال"، ثم اختر "الحصول على معلومات المفتاح" و"حفظ معلومات المفتاح".

4. اختر موقع مفتاح غير مستخدم، تأكد من اختيار قائمة "تحضير مفتاح التاجر باستخدام المبرمج"، واستخدم مبرمج مفاتيح VVDI2 لتوليد المفتاح. إذا تم وضع المفتاح في منطقة استشعار المفتاح على منصة اختبار مفاتيح GODIAG BMW CAS1/CAS2 الميكانيكية، فلن يتم توليد مفتاح التاجر.



5. بعد برمجة مفتاح الوكيل، ضع المفتاح في منفذ مستشعر منصة اختبار GODIAG BMW CAS1/CAS2 للاختبار. للخطوات التفصيلية للاختبار، يرجى الرجوع إلى الكشف عن مزامنة الوحدة والمفتاح.

إذا كان اكتشاف المفتاح الجديد غير متزامن، يرجى مزامنة CAS وDME أو مزامنة CAS وELV. أعد توصيل الجهاز والوحدة واضغط على زر "تحقق من مفتاح البدء". إذا لم تضيء لمبة IMMO، ادخل إلى قائمة VVDI2 "تعلم المفتاح—معلومات CAS/EWS—اتصال—مزامنة DME-CAS أو مزامنة CAS-ELV" لإجراء المزامنة. [عند إجراء المزامنة، يجب وضع المفتاح في منطقة استشعار المفتاح بجهاز VVDI2.]

فيما يلي استخدام جهاز Xhorse vvdi2 لأداء عملية برمجة ومطابقة مفتاح BMW CAS1:

1. قم بتوصيل وحدة CAS1 وجهاز تشخيص برمجة المفاتيح وفقًا لمخطط الاتصال. اضغط على مفتاح START في منصة اختبار GODIAG BMW CAS1/CAS2 وسيضيء مؤشر POW، مما يدل على أن منصة الاختبار قد أخرجت الطاقة. سيضيء أيضًا مؤشر وحدة CAS1. [يرجى استخدام مصدر طاقة 12 فولت 2.5 أمبير، وإلا فلن يتمكن من تشغيل وحدة CAS1.]

2. اختر "تعلم المفتاح—معلومات CAS/EWS—اتصال—قراءة EEPROM". [احذر من إدخال المفتاح. إذا تعذر قراءة البيانات، يرجى إعادة الاتصال وتشغيل طاقة المنصة.] [ملاحظة: لا تقم بإجراء اختبار مزامنة بين المفتاح ووحدة CAS1، وإلا فلن يكون الاتصال أو قراءة البيانات ممكنًا. إذا تم إجراء اختبار المزامنة، يرجى فصل التيار وإعادة توصيل الجهاز ووحدة CAS.]

حفظ إلى ملف...

إذا كنت تريد قراءة عداد المسافات الخاص بوحدة CAS أو تعديل عداد المسافات، يرجى استخدام القائمة المقابلة "قراءة الكيلومترات". يمكنه أيضًا قراءة رمز CAS-DME.

4. اختر موقع مفتاح غير مستخدم، تأكد من اختيار قائمة "تحضير مفتاح الوكيل باستخدام المبرمج"، واستخدم مبرمج المفاتيح VVDI2 لإنشاء المفتاح. [لأن مقبس التعرف على مفتاح وحدة CAS1 أو مستشعر مفتاح منصة اختبار GODIAG BMW CAS1/CAS2 لا يمكنه إنشاء مفاتيح الوكيل.]

5. بعد برمجة مفتاح الوكيل بنجاح، ضع المفتاح في مقبس وحدة مفتاح وحدة CAS1 للاختبار. للخطوات التفصيلية للاختبار، يرجى الرجوع إلى خطوات الكشف عن مزامنة وحدة CAS1 والمفتاح.

إذا لم تضيء لمبة IMMO، ادخل إلى قائمة VVDI2 "تعلم المفتاح—معلومات CAS/EWS—اتصال—مزامنة DME-CAS أو مزامنة CAS-ELV" للمزامنة. [عند إجراء المزامنة، يجب وضع المفتاح في منطقة استشعار المفتاح بجهاز VVDI2.]

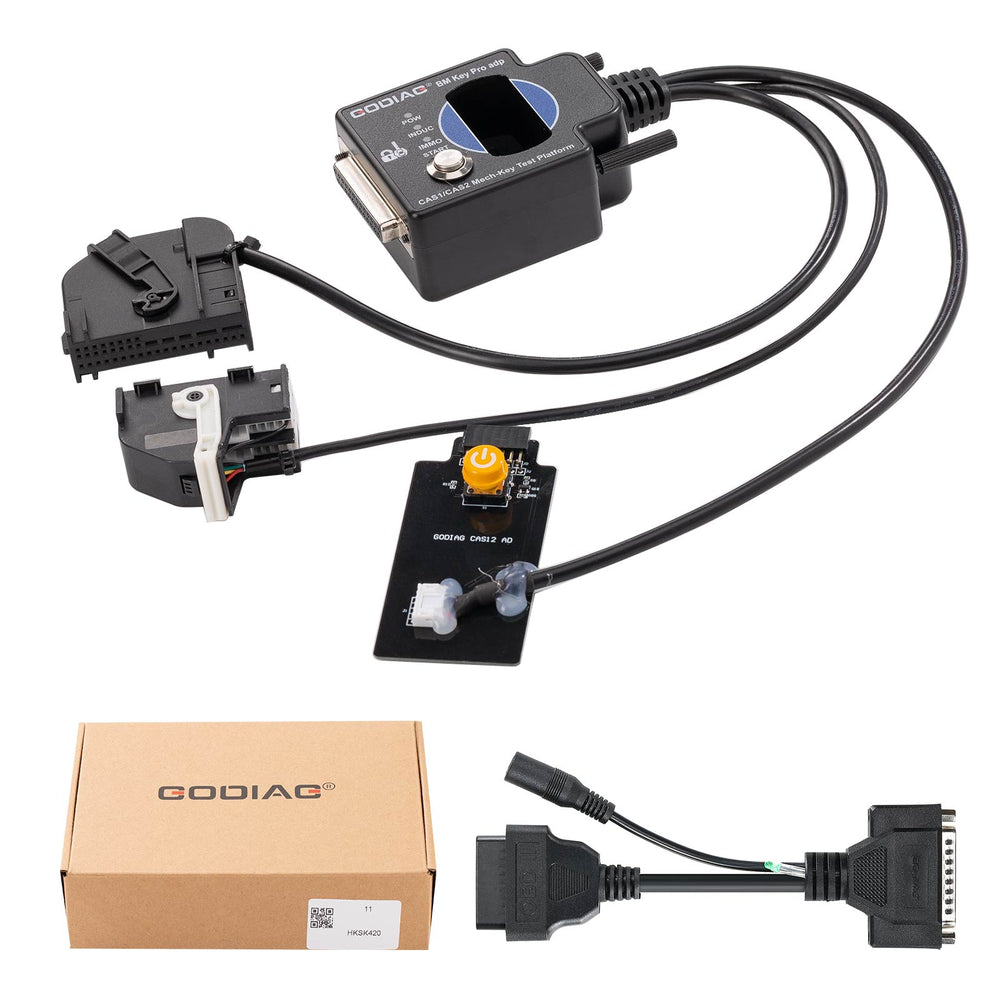

تتضمن الحزمة:



1 قطعة × منصة اختبار مفتاح ميكانيكي GODIAG BMW CAS1/CAS2



1 قطعة × كابل OBD2 إلى DB25
