GODIAG ECU IMMO Prog AD GT105 II صندوق تفكيك موصل وحدة التحكم الإلكترونية ECU + كابل تفكيك شامل بروتوكول OBD2 عالمي Tricore
$39.00
Package: 13.5سم*11.2سم*6.4سم ( بوصة: 5.31*4.41*2.52 )
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
GODIAG ECU IMMO Prog AD GT105 II صندوق فك التوصيل موصل وحدة التحكم الإلكترونية ECU + قافز عالمي OBD2 كامل البروتوكول
GODIAG ECU IMMO Prog AD GT105 II هو محول توصيل خاص تم تطويره لفنيي صيانة السيارات، وفنيي مطابقة IMMO، ومهندسي برمجة ECU، ويستخدم لعمل دائرة قصيرة في OBD2 داخل السيارة لتنشيط ومطابقة IMMO، وتشخيص وبرمجة ECU، وسحب الطاقة من بطارية السيارة لصيانة السيارات في الموقع الخارجي. يحتوي GT105 II على مؤشرات اتصال إشارة PWM+ (الدبوس 2)، CANH (الدبوس 6)، CANL (الدبوس 14)، وخط K (الدبوس 7). عند وجود اتصال بيانات، يومض مؤشر البروتوكول المقابل، مما يسمح بتقييم حالة الاتصال وتحديد ما إذا كان جهاز التشخيص البرمجي قادرًا على التواصل. يناسب GT105 II العمل في الهواء الطلق، حيث يسحب الطاقة من بطارية السيارة ويحولها إلى مصدر طاقة DC12V لشحن 12 فولت، أو طاقة برمجة، أو مصدر طاقة مستقل لأجهزة التشخيص.
يستخدم قافز عالمي OBD2 كامل البروتوكول لتوصيل وحدة التحكم الإلكترونية ECU لبرمجة ECU عبر طريقة OBD2 مثل MMPS، FGTECH، KESSV2، BYSHUT، DISPROG، وغيرها.
مميزات المنتج:
خط اتصال وحدة التحكم الإلكترونية ECU كامل البروتوكول لتعديل طاقة برمجة ECU.
الدبوس 4 في OBD2 هو الأرضي للجسم، والدبوس 5 هو الأرضي للإشارة لبرمجة خاصة لبعض الوحدات.
يمكن تبديل الدبوس 4 و5 بين الدائرة القصيرة والدائرة المفتوحة.
دبوس 4 و5 مستقلان في OBD2 وفقًا للمعيار.
مقبس أنثى من النحاس الخالص يدعم الإدخال والإخراج المتكرر، وله عمر خدمة طويل.
مشبك البطارية معالج برش الملح الصديق للبيئة، بسماكة 0.5 مم.
يستخدم كابل بطارية السيارة DC كابلًا مغلفًا ثنائي النواة 0.75 مم²، ويدعم واجهات DC5.5*2.5 / DC5.5*2.1.
يحتوي موصل DC على فيوز قابل لإعادة الضبط بقوة 7 أمبير.
واجهة طاقة DC، موصل طاقة مخصص للمختبر.
قافز عالمي OBD2 عالي الجودة.
وظائف المنتج:
يتم توصيل القافز العالمي OBD2 بوحدة التحكم الإلكترونية ECU، ويتم تشخيص وحدة ECU بواسطة معدات التشخيص البرمجية. (مع MPPS، FGTech، Kess V2، وغيرها، لقراءة وكتابة بيانات ECU، استنساخ ECU، وضبط ECU)
يوفر GT105 II إمداد طاقة مستمر أثناء عملية استبدال بطارية السيارة لحماية بيانات وحدة التحكم الإلكترونية للسيارة من الفقدان بسبب انقطاع التيار الكهربائي. لا يتم قفل نظام الصوت، ولا تفقد بيانات IMMO، ولا يحتاج جهاز التحكم عن بعد إلى إعادة ضبط، ولا يحتاج منظم النوافذ إلى إعادة ضبط، ولا يحتاج صمام الخانق إلى إعادة مطابقة. لن تضيء لمبة العطل. لن تظهر رموز أعطال. يوفر GT105 II تأمينًا داخليًا للمستخدمين.
3. يمكن لـ GT105 II الحصول على طاقة 12 فولت من بطارية السيارة. (لأجهزة البرمجة مثل Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، قراءة BMW، BENZ، وحدة تحكم IMMO في الهواء الطلق، أو توفير طاقة 12 فولت لقراءة بيانات وحدة تحكم سيارات أخرى. توفير طاقة لماكينات قطع المفاتيح التي تعمل بجهد 12 فولت لتحقيق إصلاح ميداني للمركبات المعطلة في الهواء الطلق.)
4. بعد عام 2016، عند فقدان جميع مفاتيح فورد الذكية، يتعاون GT105 II مع معدات VVDI (OBDSTAR AUTEL) وغيرها من معدات مطابقة IMMO لبرمجة المفاتيح.
5. GT105 II - مطابقة جميع مفاتيح السيارة المفقودة --- تنشيط العداد أو تنشيط وحدة التحكم IMMO. (دعم IMMO من الجيل الرابع والخامس لـ VAG، تزامن وحدة تحكم تويوتا، مطابقة جميع مفاتيح ميتسوبيشي المساعدة المفقودة أو إعداد مفتاح التحكم عن بعد المفقود بالكامل، تعلم مفتاح IMMO لسيارة بورش كايين القديمة.)
6. مؤشر VPW CANH CANL K-Line يمكنه تحديد حالة الاتصال بين السيارة وجهاز البرمجة التشخيصي. (إذا كان الجهاز المتصل يمكنه تحديد إمكانية إرسال الاتصال، يمكن ببساطة تحديد ما إذا كانت البرمجة التشخيصية طبيعية.)
7. وصلة عالمية - تدعم مصدر طاقة برمجة خاص مع رأس موزة للحماية والسلامة DC.
8. وصلة عالمية - أراضي مستقلة GND4 و GND5 تلبي احتياجات برمجة وحدات ECU الخاصة. (ملاحظة: مفتاح GND4-5 مضغوط عادة ليضيء. عند الحاجة لتوصيل وحدات ECU بشكل مستقل إلى GND4 و GND5، يتم تحرير المفتاح.)
9. وصلة عالمية - مع مفتاح إشعال تماثلي، مزودة بكابل توصيل مخصص للإشعال واحد كبير واثنين صغيرين. (بعد الضغط على مفتاح الإشعال ING، سيكون هناك 12 فولت على خط “ING12V”. هذا هو مفتاح الإشعال التماثلي. لأن بعض الأجهزة عند قراءة بعض وحدات ECU، تطلب تشغيل أو إيقاف مفتاح الإشعال.)
10. مع مشبك GND 4# عند الإقلاع. يتعاون مع MPPS، FGTECH، KESSV2، وغيرها. [خط K مزدوج، خط CAN مزدوج] 3 مقابس طاقة كبيرة و2 صغيرة، 4 أراضي كبيرة و4 أراضي صغيرة مصممة لتلبية احتياجات توصيل البرمجة.
عرض الوظائف:
أ. توصيل وحدة ECU، مصدر طاقة خاص لقراءة وكتابة بيانات ECU، استنساخ ECU، البرمجة والتعديل.
ب. يوفر GT105 II إمداد طاقة مستمر أثناء عملية استبدال بطارية السيارة لحماية بيانات وحدة التحكم ECU.
ج. وصلة OBD2 العالمية
د. بعد عام 2016، عند فقدان جميع مفاتيح فورد الذكية، يتعاون GT105 II مع معدات VVDI (OBDSTAR، AUTEL) وغيرها من معدات مطابقة IMMO لبرمجة المفاتيح.
مطابقة جميع مفاتيح السيارة المفقودة --- تنشيط العداد أو تنشيط وحدة التحكم IMMO. (دعم IMMO من الجيل الرابع والخامس لـ VAG، تزامن وحدة تحكم تويوتا، مطابقة جميع مفاتيح ميتسوبيشي المساعدة المفقودة أو إعداد مفتاح التحكم عن بعد المفقود بالكامل، تعلم مفتاح IMMO لسيارة بورش كايين القديمة.)
E. يمكن لضوء مؤشر VPW CANH CANL K-Line تحديد حالة الاتصال بين السيارة وجهاز برمجة التشخيص. (إذا كان الجهاز المتصل يمكنه تحديد ما إذا كان الجهاز قادرًا على إرسال الاتصال، يمكن ببساطة تحديد ما إذا كانت برمجة التشخيص تعمل بشكل طبيعي.)
F. مطابقة جميع مفاتيح Ford الذكية المفقودة باستخدام معدات IMMO AD، معدات VVDI (OBDSTAR، AUTEL) وغيرها من معدات مطابقة IMMO. للمطابقة عند فقدان جميع المفاتيح، يجب فصل بطارية السيارة، توصيل القطب السالب للبطارية عبر OBD5، وتوصيل دبوس 16 بالقطب الموجب لبطارية 12 فولت.
مثال: استخدام جهاز Xhorse Key Tool Plus Pad لمطابقة طراز فورد جديد بعد 2017. في حالة فقدان جميع المفاتيح، تكون السيارة في حالة إنذار، ولا يمكن استخدام الجهاز اللوحي للمطابقة. إذا أردت مطابقة المفاتيح، يجب تحرير حالة IMMO.
إذا دخلت السيارة في حالة IMMO، قم بفصل القطب الموجب للبطارية كما يطلب الجهاز، ثم وصل بطارية السيارة بكابل محول طاقة GT105 II كما هو موضح في الصورة.
(أثناء عملية مطابقة المفاتيح، يجب الحفاظ على مصدر طاقة خارجي 12 فولت دائمًا، لا حاجة للفصل)
اتبع التعليمات على جهاز Xhorse Key Tool Plus Pad لمطابقة المفاتيح.
G. مطابقة جميع مفاتيح السيارة المفقودة — تنشيط العداد أو تنشيط وحدة IMMO.
بورشه وفولكس فاجن الجيل الرابع الذكي، مفتاح البطاقة الجيل الخامس (قائمة الطرازات: A6L الجديدة، توارغ، A4، Q5، A7) تضيء لوحة العدادات، ويتم توصيل أداة مطابقة المفاتيح لجمع البيانات. بعض عدادات السيارات لا تضيء، لكن يمكن أيضًا جمع البيانات، مثل: A6L و Q7.
H. عند استبدال وحدة التحكم في المحرك لتويوتا، يجب مزامنة وحدة IMMO، أو يمكن لبعض أجهزة مطابقة المفاتيح مطابقة جميع المفاتيح المفقودة لسيارات تويوتا
I. فقدان جميع مفاتيح ميتسوبيشي أو إعدادات جميع مفاتيح التحكم عن بعد المفقودة.
J. تعلم مفتاح IMMO لسيارة بورشه كايين القديمة
K. جمع طاقة التشغيل في الخارج
عندما لا يستطيع صانع المفاتيح أو مهندس وحدة التحكم الإلكترونية الحصول على مصدر طاقة 12 فولت أثناء العمل في الخارج، يمكنه استخدام كابل محول طاقة GT105 II للحصول على طاقة 12 فولت من بطارية السيارة.
يوفر الطاقة لقاطع مفاتيح يعمل بجهد 12 فولت
معنى ضوء المؤشر：
| 1. مخصص من المصنع 2. سلك SJE1850 3. مخصص من المصنع 4. تأريض الطاقة 5. تأريض الإشارة 6. SAEJ2284《CAN》مرتفع 7. سلك ISO9141-2&iso, DIS4230-4K 8. مخصص من المصنع |
9. مخصص من المصنع 10. سلك SJE1850 (ناقل) 11. مخصص من المصنع 12. مخصص من المصنع 13. مخصص من المصنع 14. SAEJ2284《CAN》منخفض 15. سلك ISO9141-2 & ISO/DIS 4230-4L 16. القطب الموجب لبطارية السيارة |

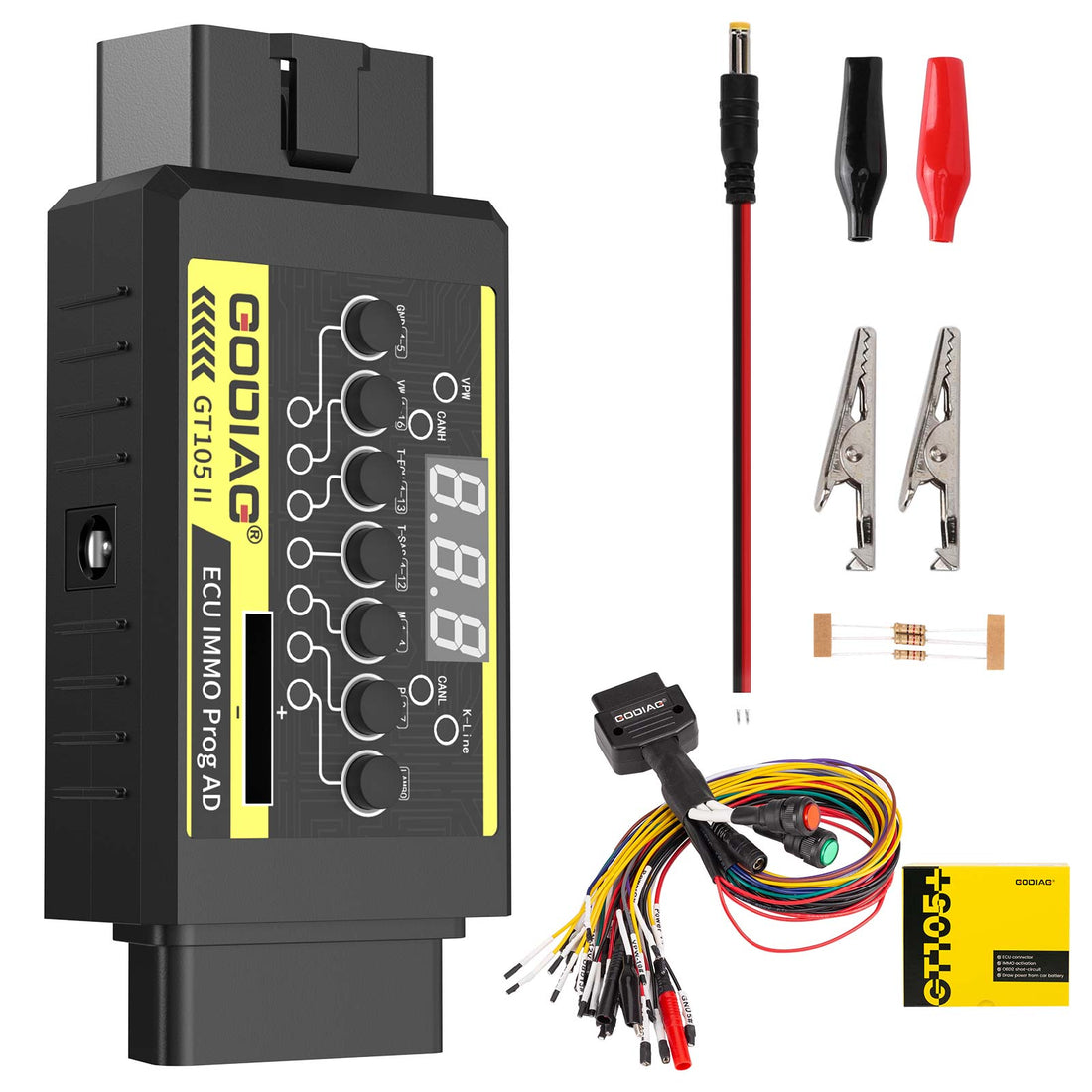

تتضمن العبوة:
1 قطعة × جهاز GT105 II الرئيسي
1 قطعة × سلك طاقة مع مشبك بطارية
1 قطعة × وصلة OBD2 كاملة البروتوكول
3 قطع × مقاومة كهربائية
