محول بيانات صندوق التروس GODIAG GT107+ DSG Plus مع عرض الجهد والتيار لجهاز DQ250 DQ200 VL381 VL300 DQ500 DL501 بنز بي إم دبليو
$54.99
Package: 23سم*11سم*4سم ( بوصة: 9.06*4.33*1.57 )
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
محول بيانات علبة التروس GODIAG GT107+ DSG Plus مع عرض الجهد والتيار
محول بيانات علبة التروس GODIAG GT107+ DSG Plus هو محول اتصال لعلبة التروس DSG. يمكن لمهندسي صيانة علبة التروس DSG استنساخ، تشخيص وإصلاح وحدة التحكم في علبة التروس ECU ويمكنهم أيضًا قراءة، كتابة وضبط البيانات لوحدة التحكم في علبة التروس DSG عبر PCMFlash، PCMTuner، وKessv2، إلخ.
هذا المحول لديه اختيار تلقائي ويدوي لبرنامج PCMFlash. لقراءة وكتابة البيانات، يمكنك اختيار "تلقائي"، وللتشخيص يمكنك اختيار "يدوي". بالنسبة لبرامج أخرى مثل kessv2، DQ200، DQ250، DQ500، يمكنك أيضًا اختيار "يدوي".
علاوة على ذلك، مع طاقة بطارية السيارة، يمكن للمحول قراءة وكتابة بيانات علبة التروس DSG مباشرة ويمكنك التحقق بوضوح من حالة الاتصال أثناء عملية قراءة وكتابة البيانات.
ميزات المنتج:
يستخدم على السيارة:
تشغيل سهل:
1. المحول مناسب لتوصيل وحدات التحكم في علبة التروس من سلسلة VAG، ويدعم وحدة التحكم في علبة التروس DQ250، DQ200، VL381، VL300، DQ500، DL501، بنز، بي إم دبليو...
2. عرض الجهد: يمكن للمستخدم معرفة جهد التشغيل الحالي لوحدة التحكم في علبة التروس ECU. إذا كان هناك دائرة قصيرة أو أسلاك خاطئة، سينخفض الجهد بشكل حاد، مما يمكن استخدامه للحكم على المشكلة.
3. يمكن لعرض التيار عرض التيار العامل الحالي لوحدة التحكم في علبة التروس ECU، والذي يستخدم للحكم على حالة عمل وحدة التحكم في علبة التروس ECU.
4. يمكن لمؤشر الاتصال عرض حالة الاتصال الحالية لـ CANbus K-Line.
5. مفتاح طاقة يدوي وآلي، مفتاح 120 أوم. هناك كابل وضع التمهيد (جسر تحويل عالمي لعلبة التروس DB9 DSG) ومسبار.
6. واجهة اتصال DB9 قابلة للفصل ومطلية بالذهب، يمكن للمستخدمين إنشاء منافذ اتصال احترافية بأنفسهم لتحقيق تطوير DIY.
7. مزود بسلك طاقة يحتوي على مشابك بطارية. يمكن للمستخدمين سحب الطاقة من بطارية السيارة.
مخطط الاتصال والتشغيل:
يستخدم مع PCMtuner：
تشغيل سهل:
1. قم بتوصيل Godiag GT107+ بوحدة التحكم الإلكترونية لعلبة التروس وفقًا لتعريف أسلاك وحدة التحكم الإلكترونية لعلبة التروس. لـ VAG DQ250، DQ200، VL381، VL300، DQ500، DL501، لـ Renault DC0/DC4، Gen2، لـ Honda LUK UDCT.
2. قم بتوصيل مصدر الطاقة DC 12V 2A. (يجب أن تكون أزرار الوظائف قد ارتفعت قبل توصيل مصدر الطاقة.)
3. مفتاح الإشعال التناظري GODIAG GT107 + في وضع "تلقائي" إذا لم يتم الضغط على مفتاح الإشعال، تعرض بيانات الجهد والتيار للمحول 0V 0A، وفي وضع "يدوي"، إذا تم الضغط على مفتاح الإشعال، يعرض المحول جهد التشغيل الحالي لمصدر الطاقة، والتيار العامل الحالي لوحدة التحكم الإلكترونية لعلبة التروس. (ملاحظة: يرجى اختيار وضع الإشعال التناظري "تلقائي" أو "يدوي"، وفقًا للوضع المطلوب من الجهاز لقراءة وكتابة البيانات.)
4. قم بتوصيل PCMFlash، PCMTuner، J2534passthru.
5. قم بإجراء عمليات قراءة وكتابة البيانات.
يستخدم على السيارة:
تشغيل سهل:
1. وفقًا لتعريف الأسلاك لوحدة التحكم الإلكترونية لعلبة التروس، قم بتوصيل Godiag GT107+ بوحدة التحكم الإلكترونية لعلبة التروس. لـ VAG DQ250، DQ200، VL381، VL300، DQ500، DL501، لـ Renault DC0/DC4، Gen2، لـ Honda LUK UDCT.
2. قم بتوصيل مصدر الطاقة DC 12V 2A. (يجب أن تكون أزرار الوظائف قد ارتفعت قبل توصيل مصدر الطاقة.)
3. مفتاح الإشعال التناظري GODIAG GT107 + في وضع "تلقائي" إذا لم يتم الضغط على مفتاح الإشعال، تعرض بيانات الجهد والتيار للمحول 0V 0A، وفي وضع "يدوي"، إذا تم الضغط على مفتاح الإشعال، يعرض المحول جهد التشغيل الحالي لمصدر الطاقة، والتيار العامل الحالي لوحدة التحكم الإلكترونية لعلبة التروس. (ملاحظة: يرجى اختيار وضع الإشعال التناظري "تلقائي" أو "يدوي"، وفقًا للوضع المطلوب من الجهاز لقراءة وكتابة البيانات.)
4. قم بتوصيل PCMFlash، PCMTuner، J2534passthru.
5. قم بإجراء عمليات قراءة وكتابة البيانات.
يستخدم مع KESSV DQ200، DQ250، DQ500:
تشغيل سهل:
1. قم بتوصيل Godiag GT107+ بوحدة التحكم الإلكترونية لعلبة التروس وفقًا لتعريف أسلاك وحدة التحكم الإلكترونية لعلبة التروس. لـ VAG DQ250، DQ200، VL381، VL300، DQ500، DL501، لـ Renault، DC0/DC4، Gen2، لـ Honda LUK UDCT، Benz، BMW، وحدة التحكم الإلكترونية لعلبة التروس.
2. قم بتوصيل مصدر الطاقة DC 12V 2A. (يجب أن تكون أزرار الوظائف قد ارتفعت قبل توصيل مصدر الطاقة.)
3. مفتاح الإشعال التناظري GODIAG GT107 + في وضع "يدوي" إذا تم الضغط على مفتاح الإشعال، يعرض المحول جهد التشغيل الحالي لمصدر الطاقة، والتيار العامل الحالي لوحدة التحكم الإلكترونية لعلبة التروس.
4. قم بتوصيل جهاز قراءة وكتابة بيانات OBD2 أو جهاز التشخيص.
5. قم بقراءة بيانات وحدة التحكم الإلكترونية لعلبة التروس، أو كتابة البيانات أو إجراء عمليات التشخيص.

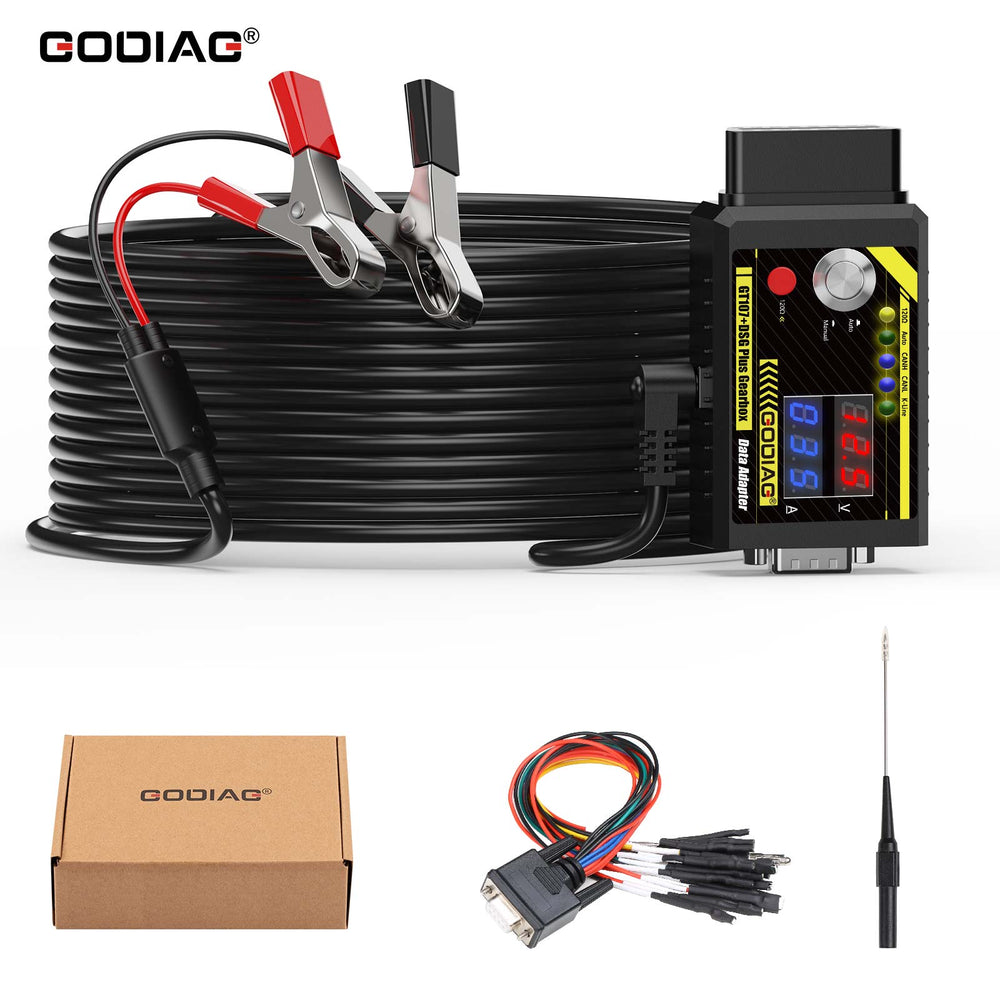

تتضمن العبوة:
1 قطعة × Godiag GT107+ برمجة وحدة التحكم الإلكترونية AD
1 قطعة × DB9 DSG علبة تروس تحويل عالمية
1 قطعة × سلك طاقة مع مشابك بطارية
1 قطعة x مسبار
1 قطعة × دليل
1 قطعة × DB9 DSG علبة تروس تحويل عالمية
1 قطعة × سلك طاقة مع مشابك بطارية
1 قطعة x مسبار
1 قطعة × دليل
