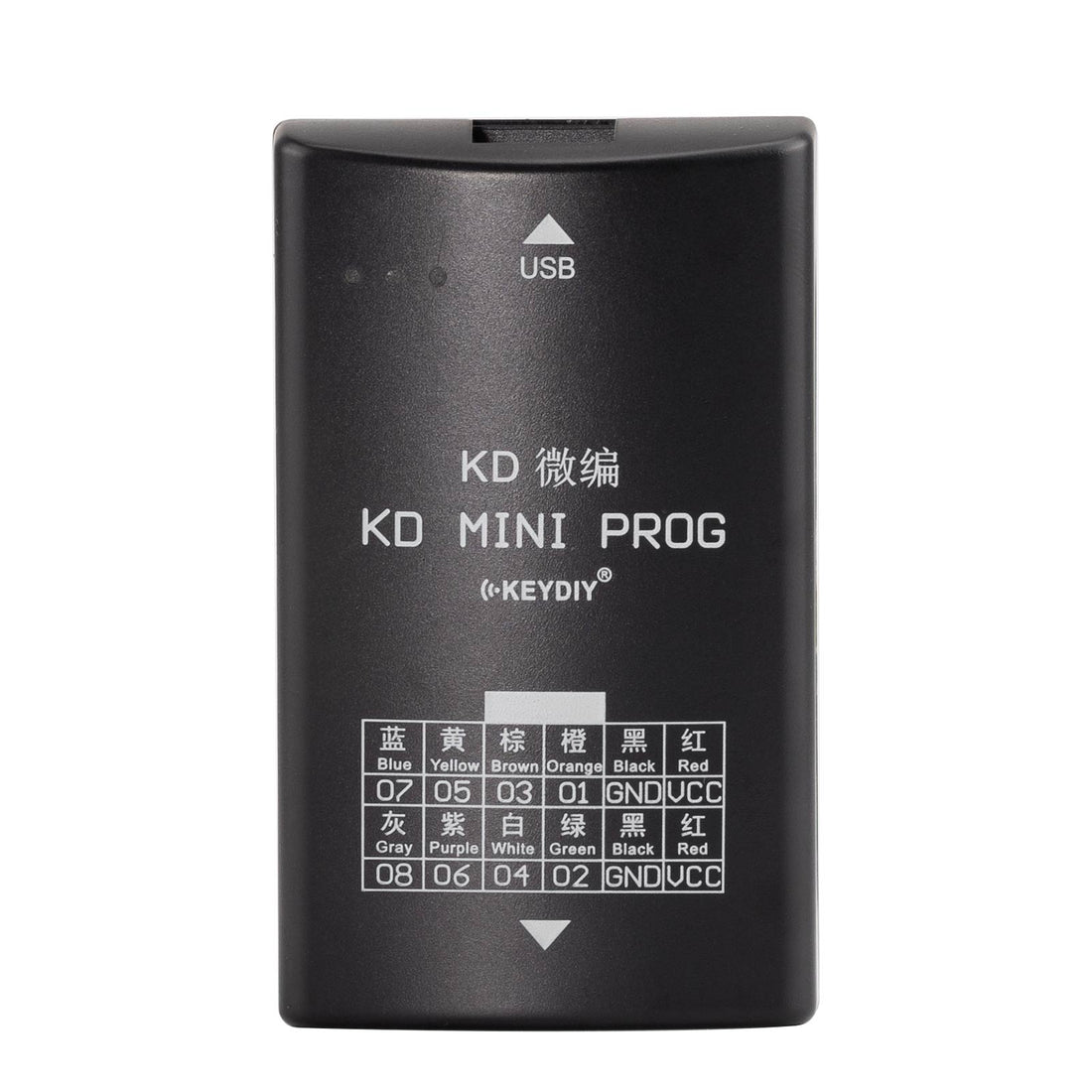

جهاز KEYDIY KD-MINI PROG (مع محول C2) لقراءة البيانات يدعم VW MQB يعمل مع KD-MATE لإضافة مفتاح عند فقدان جميع المفاتيح



هذا المنتج مصمم خصيصًا لقراءة بيانات لوحة العدادات، ويدعم VW MQB. يعمل مع  KD-MATE لإضافة مفتاح. كما يمكنه إضافة مفتاح عند فقدان جميع المفاتيح. إنه أداة ضرورية لصانعي الأقفال.

مقدمة وظيفة لوحة المحول:

1. مقدمة وظيفة لوحة المحول C1:
1. دعم قراءة بيانات شريحة EEPROM (سلسلة 95xxx) ذات 8 دبابيس، مثل 95160، 95320، 95640، 95128، 95256، 95512، وغيرها؛
2. دعم قراءة بيانات شريحة EEPROM (سلسلة 93xxx) ذات 8 دبابيس، مثل 93C86 و 93C66؛
طريقة القراءة: قم بلحام شريحة 8 دبابيس على لوحة المحول C1 وأدخلها في KD MINI PROG، كما هو موضح في الصورة. افتح تطبيق Mobile KD وادخل إلى KD MINI PROG لقراءة بيانات الشريحة، واختر نموذج الشريحة المطلوب لقراءة البيانات.

2. مقدمة وظيفة لوحة المحول C2:
باستخدام لوحة المحول C2 مع KD MINI PROG لقراءة أجهزة السلسلة D70F35xx، D70F34xx، و R7F7014xx يمكن تحقيق القراءة بدون قطع أو تشويه. يمكن الاطلاع على مخطط توصيل الجهاز المحدد في تطبيق Mobile KD.




تيار الاستعداد ≤15 مللي أمبير

تيار العمل ≤180 مللي أمبير

درجة حرارة العمل: -20℃ إلى 85℃

رطوبة العمل: 20% - 100%

خطوات قراءة البيانات

1. اختر مخطط التوصيل حسب طراز لوحة العدادات (يمكن العثور على مخطط التوصيل في تطبيق Mobile KD - برمجة الإيموبيلزر - KD Mini Prog)، قم بلحام سلك التوصيل في الموضع المناسب على الجهاز حسب مخطط التوصيل.

2. أدخل قابس سلك التوصيل في منفذ KD MINI PROG، وصل KD MINI PROG بـ KD-MAX (أو هاتف/جهاز لوحي أندرويد يدعم OTG)، كما في الصورة أعلاه.

3. افتح تطبيق Mobile KD، ادخل إلى قائمة برمجة الإيموبيلزر - KD Mini Prog لقراءة البيانات، قد يستغرق ذلك من 5 إلى 10 ثوانٍ. ملاحظة: يرجى التأكد من أن KD-MAX أو الهاتف يحتويان على طاقة كافية لتجنب فشل القراءة.

تنويه: قبل الاستخدام، يرجى قراءة دليل المنتج بعناية واتباع الخطوات الموضحة في الدليل بدقة للتركيب والاستخدام؛ إذا تسبب الاستخدام غير السليم في أضرار شخصية أو مادية، فإن شركتنا غير مسؤولة عن ذلك.




1 قطعة × الجهاز الرئيسي

1 قطعة × كابل OTG

1 قطعة × سلك توصيل خاص

1 قطعة × لوحة المحول

1 قطعة × شهادة الجودة
