مقدمة المنتج:

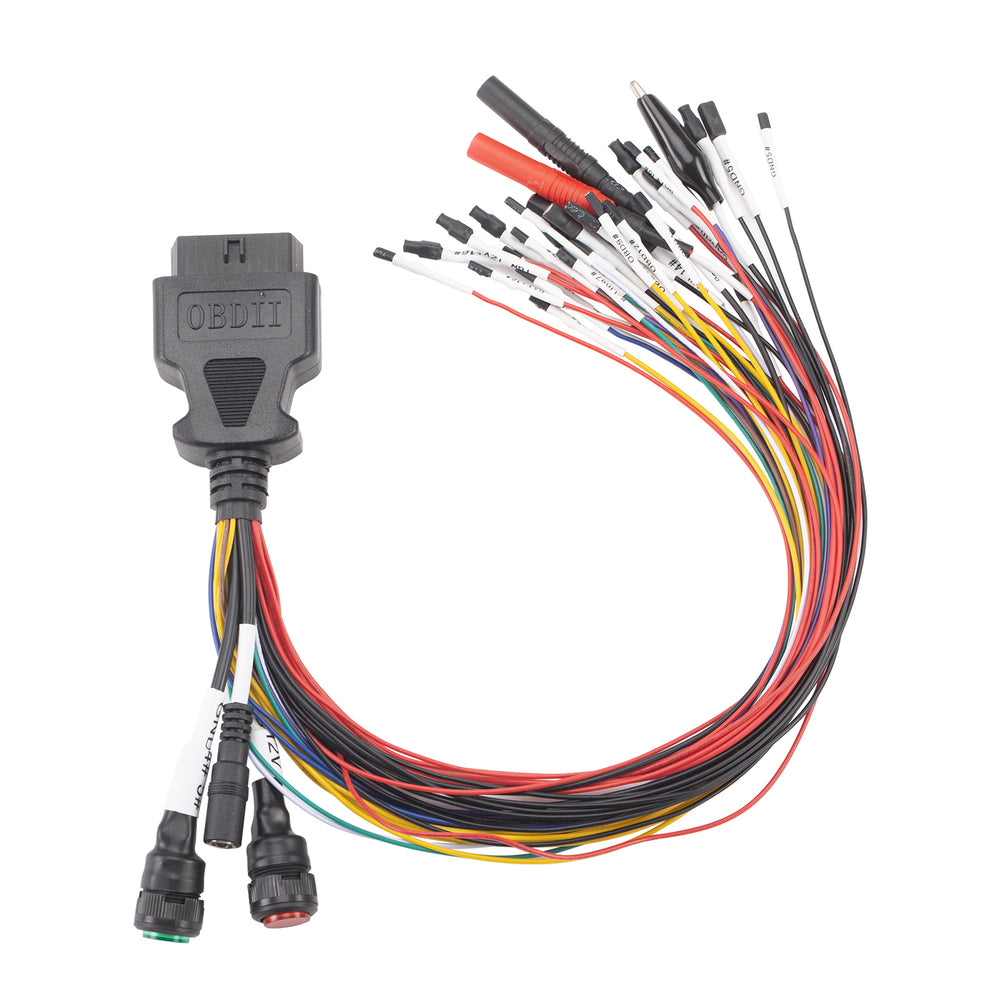

وصلة القفز الكاملة لبروتوكول OBD2 تُستخدم لتوصيل وحدة التحكم الإلكترونية للبرمجة عبر طريقة OBD2 مثل MPPS، FGTECH، KESSV2، BYSHUT، DISPROG، وغيرها.
6. مزود بمفتاح إشعال تناظري [مزود بكابل إشعال مخصص واحد كبير واثنين صغيرين].
مخطط توصيل موصل طاقة البرمجة المخصص.
مخطط توصيل برمجة FGTECH
مخطط توصيل وحدة التحكم الإلكترونية MPPS
وظائف المنتج:
1. يدعم مصدر طاقة DC
2. يدعم منفذ توصيل مخصص للطاقة مع حماية أمان من نوع رأس الموزة للبرمجة الفائقة.
3. GND4 و GND5 مستقلان [لتلبية احتياجات برمجة وحدات التحكم الإلكترونية الخاصة].
4. مزود بمشبك تشغيل GND4، متوافق مع معدات البرمجة مثل MPPS، FGTECH، KESSV2.
5. مزود بمفتاح قصر الدائرة GND4 GND5 [تحتاج بعض وحدات التحكم الإلكترونية إلى التبديل إلى وضع القصر عند البرمجة].
ملاحظة: مفتاح GND4-5 مضغوط عادة لجعله يضيء. عندما تحتاج بعض وحدات التحكم الإلكترونية إلى الاتصال بشكل مستقل بـ GND4 و GND5، قم بتحرير المفتاح.
6. مزود بمفتاح إشعال تناظري [مزود بكابل إشعال مخصص واحد كبير واثنين صغيرين].
7. يدعم الاتصال الكامل لبروتوكول obd2 القياسي [خط K مزدوج، خط CAN مزدوج]، 3 مقابس طاقة كبيرة و2 صغيرة، 4 مقابس GND كبيرة، 4 مقابس GND صغيرة.
8. مزود بمقاومة اتصال بروتوكول CAN.
مخطط توصيل موصل طاقة البرمجة المخصص.
مخطط توصيل برمجة FGTECH
مخطط توصيل وحدة التحكم الإلكترونية MPPS
مخطط توصيل وحدة التحكم الإلكترونية KESSV2
ما هو مفتاح الإشعال التناظري؟
بعد الضغط على مفتاح الإشعال، سيكون الخط الموسوم بـ ING12V عليه 12 فولت، وهو مفتاح الإشعال التناظري. لأنه عندما تقرأ بعض الأجهزة بعض وحدات التحكم الإلكترونية (ECUs)، ستطلب الجهاز تشغيل أو إيقاف مفتاح الإشعال.
تتضمن العبوة:
1 قطعة × وصلة قفز كاملة البروتوكول OBD2
3 قطع × مقاومة كهربائية
3 قطع × مقاومة كهربائية
