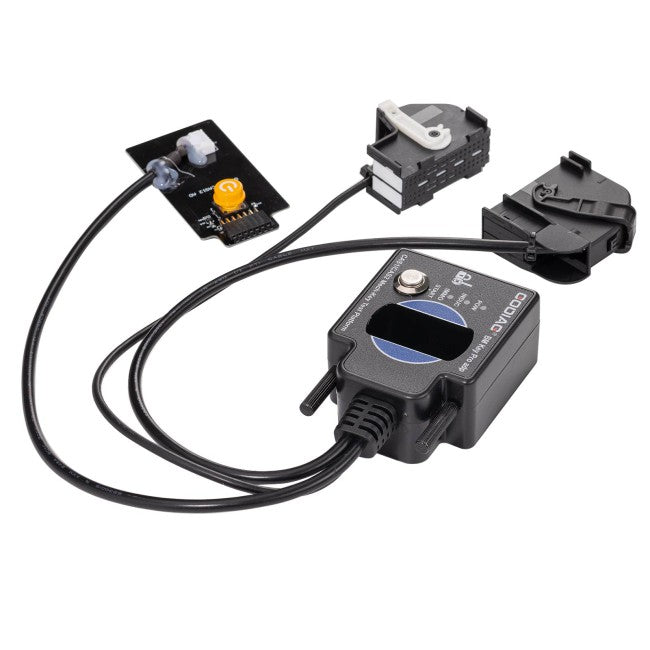

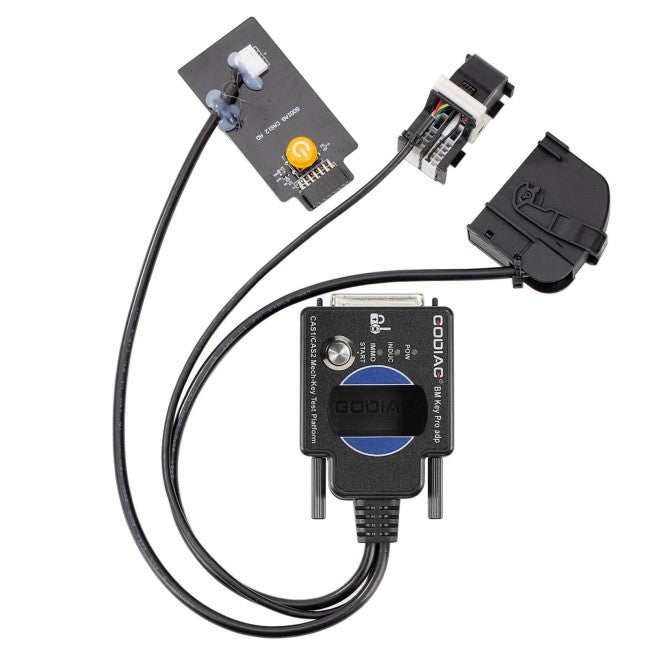

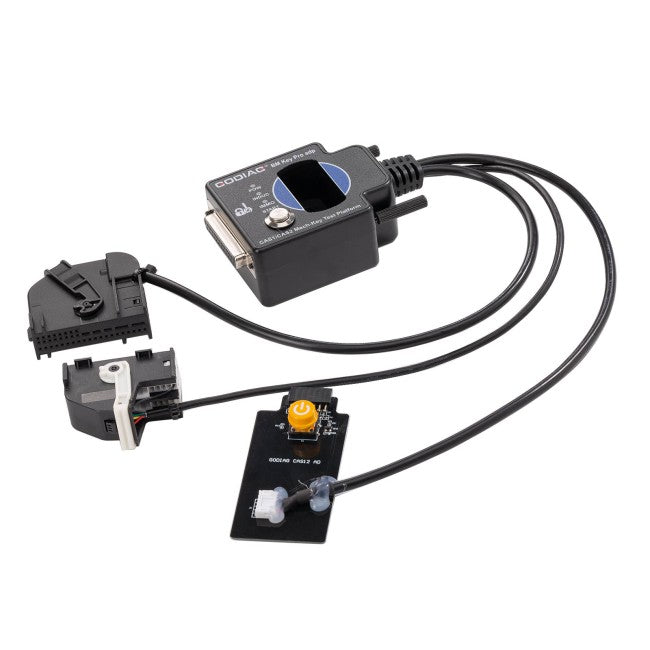

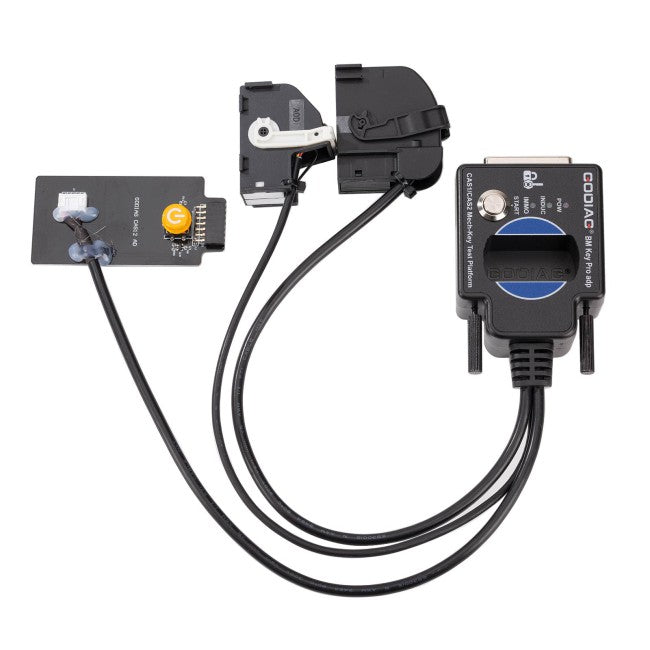

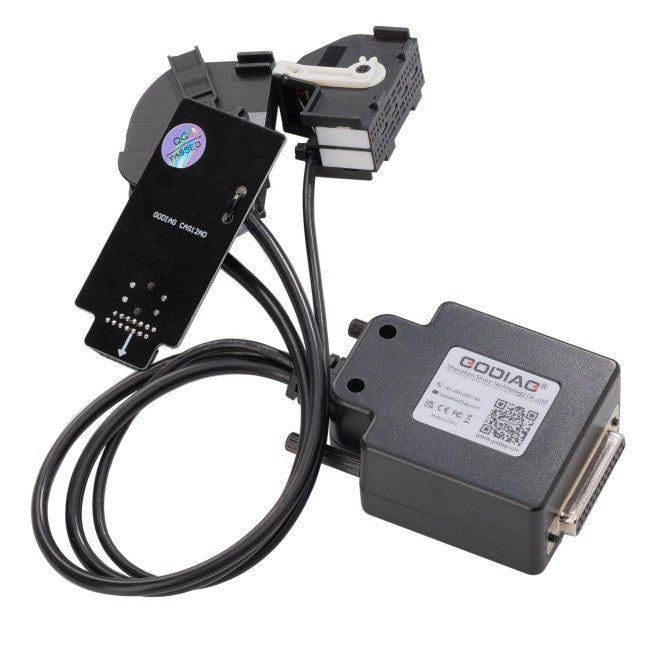

Plateforme de test de clés mécaniques GODIAG BMW CAS1/CAS2
La plateforme de test de clés mécaniques GODIAG BMW CAS1/CAS2 est un appareil dédié conçu pour les serruriers automobiles BMW, les techniciens automobiles et les spécialistes de la programmation CAS1/CAS2. Elle fonctionne avec des outils de programmation de clés tels que Xhorse Key Tool Plus Pad, Xhorse VVDI2, VVDI BIMTool Pro, CGDI BMW, les appareils Lonsdor et bien d’autres, permettant d’effectuer des opérations d’ajout de clés et de programmation après perte de toutes les clés pour les systèmes BMW CAS1/CAS2.
Remarque : cette plateforme prend en charge uniquement les clés mécaniques.
Remarques importantes
- Non compatible avec les appareils Autel ou OBDSTAR.
- Ne prend pas en charge les clés semi-intelligentes CAS2.
- Ne peut pas être utilisé avec des outils de diagnostic, GT100 ou GT100+.
- Pour tester les clés semi-intelligentes CAS2, une plateforme de test dédiée aux clés semi-intelligentes est requise.
Caractéristiques du produit
- Détecte l’état de synchronisation du CAS et de la clé.
- Prend en charge la programmation sans soudure des clés mécaniques CAS1/CAS2.
- Prend en charge la lecture, l’écriture et la programmation des données CAS.
- Prend en charge la programmation après perte de toutes les clés et l’ajout de clés.
- Permet de sauvegarder les données des clés CAS.
- Aide à la vérification et au diagnostic des fonctions du module CAS.
Fonctions du produit
1. Vérifiez si le module CAS1/CAS2 et les clés mécaniques sont synchronisés.
2. Utilisez des appareils de programmation de clés tels que Xhorse Key Tool Plus Pad / Xhorse VVDI2 / BMW VVDI BIM Tool / CGDI BMW / les appareils Lonsdor, etc., pour effectuer toutes les opérations de programmation après perte de toutes les clés ou d’ajout de clés.
3. Diagnostic du module CAS1/CAS2
4. Programmation du module CAS1 / CAS2
Vérifiez si le module CAS2 et la clé mécanique peuvent être synchronisés :

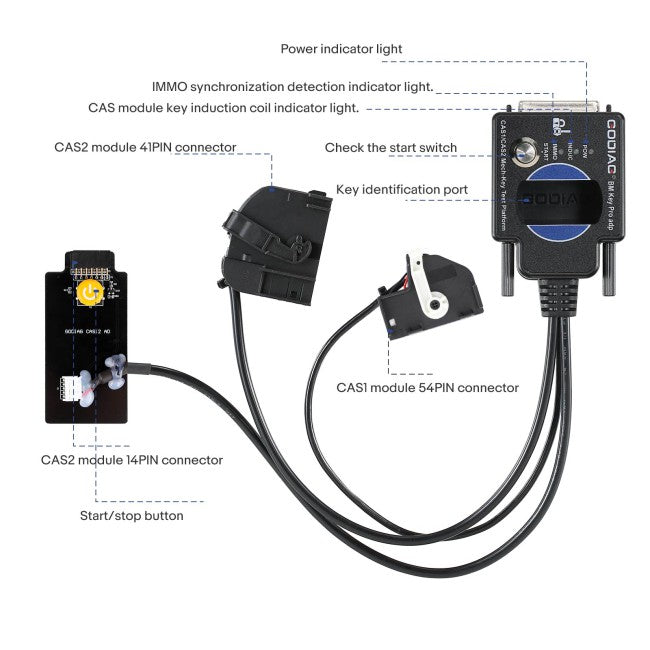

Méthode de vérification de la synchronisation : lorsque vous appuyez sur le bouton de démarrage de la détection, le voyant d’alimentation s’allume. Si la clé est synchronisée avec le CAS2, le voyant de la bobine d’induction de clé du module CAS clignote régulièrement. Si la clé n’est pas synchronisée, ce voyant ne clignote rapidement que pendant 2 secondes. [Si la clé est synchronisée avec le module CAS, le voyant de détection de synchronisation IMMO s’allume et le buzzer interne de l’appareil retentit. Si la clé n’est pas synchronisée avec le module CAS, le voyant de détection de synchronisation IMMO ne s’allume pas et le buzzer interne de l’appareil ne retentit pas.]
Étape 5 : maintenez enfoncé le bouton de démarrage/arrêt simulé ; le voyant de détection de synchronisation IMMO s’éteindra après 3 secondes. Le voyant du capteur INDUC s’éteindra également. Après avoir relâché le bouton, le voyant de détection de synchronisation IMMO s’allumera. Le voyant du capteur INDUC clignotera.
Détection de la synchronisation du module CAS1 et de la clé :
Démonstration de la connexion de diagnostic pour la programmation de la clé mécanique du module CAS2 et l’identification de la programmation du module :
La procédure suivante utilise l’appareil Xhorse VVDI2 pour effectuer la programmation et la synchronisation d’une clé mécanique BMW CAS2 :
1. Connectez le module de clé mécanique CAS2 et l’équipement de diagnostic pour la programmation de clés conformément au schéma de connexion. Appuyez sur le bouton de démarrage pour alimenter le CAS2.
1. Connectez le module CAS1 et l’appareil de diagnostic pour la programmation de clés conformément au schéma de connexion. Appuyez sur l’interrupteur START de la plateforme de test de clé mécanique GODIAG BMW CAS1/CAS2 ; le voyant POW s’allume, indiquant que la plateforme de test est alimentée. Le voyant du module CAS1 s’allume également. [Utilisez une alimentation 12 V 2,5 A, faute de quoi le module CAS1 ne pourra pas être alimenté.]
Détection de la synchronisation du module et de la clé :
Vérifiez si le module CAS2 et la clé mécanique peuvent être synchronisés :
Étape 1 : Connectez le module CAS2 conformément au schéma de connexion.
Étape 2 : Placez la clé dans la zone de détection de la clé.
Étape 3 : Branchez l’alimentation électrique.
Étape 4 : Appuyez sur l’interrupteur de démarrage (appuyez une fois sur l’interrupteur de démarrage pour mettre sous tension le CAS et détecter automatiquement si la clé et le CAS sont synchronisés ; appuyez une nouvelle fois pour couper l’alimentation du CAS et désactiver la détection).
Méthode de vérification de la synchronisation : lorsque vous appuyez sur le bouton de démarrage de la détection, le voyant d’alimentation s’allume. Si la clé est synchronisée avec le CAS2, le voyant de la bobine d’induction de clé du module CAS clignote régulièrement. Si la clé n’est pas synchronisée, ce voyant ne clignote rapidement que pendant 2 secondes. [Si la clé est synchronisée avec le module CAS, le voyant de détection de synchronisation IMMO s’allume et le buzzer interne de l’appareil retentit. Si la clé n’est pas synchronisée avec le module CAS, le voyant de détection de synchronisation IMMO ne s’allume pas et le buzzer interne de l’appareil ne retentit pas.]
Étape 5 : maintenez enfoncé le bouton de démarrage/arrêt simulé ; le voyant de détection de synchronisation IMMO s’éteindra après 3 secondes. Le voyant du capteur INDUC s’éteindra également. Après avoir relâché le bouton, le voyant de détection de synchronisation IMMO s’allumera. Le voyant du capteur INDUC clignotera.
Détection de la synchronisation du module CAS1 et de la clé :
1. Connectez l’appareil conformément au schéma de connexion. Utilisez une alimentation de 12 V, 2,5 A, sinon le module CAS1 ne pourra pas être alimenté. [Ne connectez pas le module CAS2.]
2. Appuyez sur le bouton de démarrage [le voyant START-STOP du CAS s’allume].
3. Insérez la clé dans le CAS1.
4. Appuyez sur la clé CAS1. Si la clé est synchronisée avec le module CAS1, elle sera verrouillée. La procédure se terminera automatiquement si la clé n’est pas synchronisée.
Démonstration de la connexion de diagnostic pour la programmation de la clé mécanique du module CAS2 et l’identification de la programmation du module :
La procédure suivante utilise l’appareil Xhorse VVDI2 pour effectuer la programmation et la synchronisation d’une clé mécanique BMW CAS2 :
1. Connectez le module de clé mécanique CAS2 et l’équipement de diagnostic pour la programmation de clés conformément au schéma de connexion. Appuyez sur le bouton de démarrage pour alimenter le CAS2.
2. Sélectionnez « Apprentissage de clé — Informations CAS/EWS — Se connecter — Lire l’EEPROM ». [Remarque : retirez la clé et n’effectuez pas de détection de synchronisation entre la clé et le module CAS2 avant de vous connecter pour lire les données. Appuyez simplement sur le bouton de démarrage pour alimenter le module CAS. Si le module CAS détecte une clé synchronisée, l’appareil connecté ne pourra pas lire les données.]
Enregistrer dans un fichier...
Si vous souhaitez lire ou modifier le kilométrage du CAS, utilisez le menu correspondant « Lire le kilométrage ».
Il peut également lire le code CAS-DME.
3. Étapes de programmation de la clé : sélectionnez « Apprentissage de clé — Apprentissage de clé CAS — Se connecter », puis sélectionnez « Obtenir les informations de la clé » et « Enregistrer les informations de la clé ».
4. Sélectionnez une position de clé inutilisée, veillez à sélectionner le menu « préparer une clé de concessionnaire avec le programmateur », puis utilisez le programmateur de clés VVDI2 pour générer la clé. Si la clé est placée dans la zone de détection de clé de la plateforme de test de clé mécanique GODIAG BMW CAS1/CAS2, la clé de concessionnaire ne sera pas générée.
5. Après avoir programmé la clé de concessionnaire, placez-la dans le port du capteur de la plateforme de test de clé mécanique GODIAG BMW CAS1/CAS2 afin de la tester. Pour connaître les étapes de test, reportez-vous à la détection de la synchronisation du module et de la clé.
Si la détection de la nouvelle clé n’est pas synchronisée, synchronisez le CAS et le DME ou le CAS et l’ELV. Reconnectez l’appareil et le module, puis appuyez sur le bouton « Vérifier l’interrupteur de démarrage ». Si le voyant IMMO ne s’allume pas, accédez au menu VVDI2 « Apprentissage de clé—Informations CAS/EWS—Connexion—Synchroniser DME-CAS ou Synchroniser CAS-ELV » pour effectuer la synchronisation. [Lors de la synchronisation, la clé doit être placée dans la zone de détection et de programmation de clé de l’appareil VVDI2.]
La procédure suivante utilise l’appareil Xhorse VVDI2 pour effectuer la programmation et l’appariement d’une clé BMW CAS1 :
1. Connectez le module CAS1 et l’appareil de diagnostic pour la programmation de clés conformément au schéma de connexion. Appuyez sur l’interrupteur START de la plateforme de test de clé mécanique GODIAG BMW CAS1/CAS2 ; le voyant POW s’allume, indiquant que la plateforme de test est alimentée. Le voyant du module CAS1 s’allume également. [Utilisez une alimentation 12 V 2,5 A, faute de quoi le module CAS1 ne pourra pas être alimenté.]
2. Sélectionnez « Apprentissage de clé—Informations CAS/EWS—Connexion—Lire l’EEPROM ». [Veillez à ne pas insérer la clé. Si les données ne peuvent pas être lues, reconnectez l’appareil et mettez la plateforme sous tension.] [Remarque : n’effectuez pas de test de synchronisation entre la clé et le module CAS1, sinon la connexion ou la lecture des données sera impossible. Si un test de synchronisation a été effectué, débranchez l’alimentation, puis reconnectez l’appareil et le module CAS.]
Enregistrer dans un fichier...
Si vous souhaitez lire ou modifier le kilométrage du CAS, utilisez le menu correspondant « Lire le kilométrage ». Il est également possible de lire le code CAS-DME.
4. Sélectionnez une position de clé inutilisée, veillez à sélectionner le menu « préparer la clé de concessionnaire avec le programmateur », puis utilisez le programmateur de clés VVDI2 pour générer la clé. [La prise d’identification de clé du module CAS1 ou le capteur de la plateforme de test de clé mécanique GODIAG BMW CAS1/CAS2 ne peut pas générer de clés de concessionnaire.]
5. Une fois la clé de concessionnaire programmée, placez-la dans la prise pour module de clé du module CAS1 afin de la tester. Pour connaître les étapes de test, reportez-vous aux étapes de détection de la synchronisation du module CAS1 et de la clé.
Si le voyant IMMO ne s’allume pas, accédez au menu VVDI2 « Apprentissage de clé—Informations CAS/EWS—Connexion—Synchroniser DME-CAS ou Synchroniser CAS-ELV » pour effectuer la synchronisation. [Lors de la synchronisation, la clé doit être placée dans la zone de détection de clé de l’appareil VVDI2.]

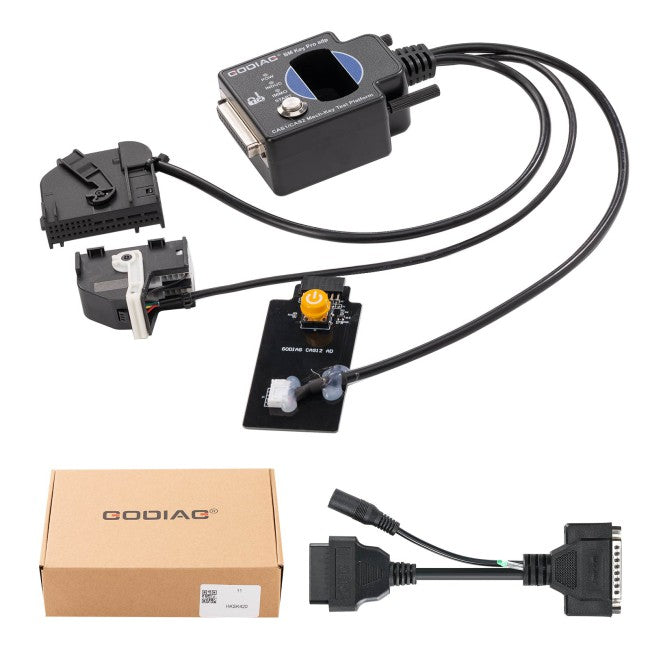

Contenu de l’emballage :
1 plateforme de test de clé mécanique GODIAG BMW CAS1/CAS2

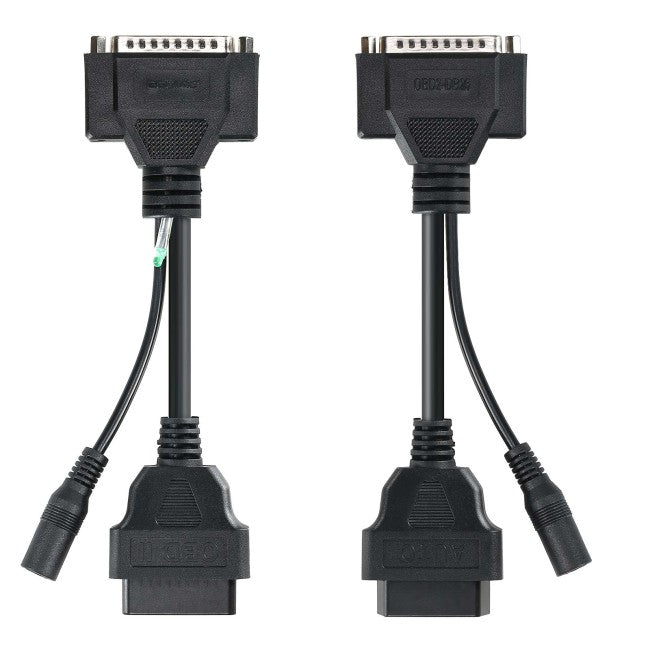

1 câble OBD2 vers DB25
