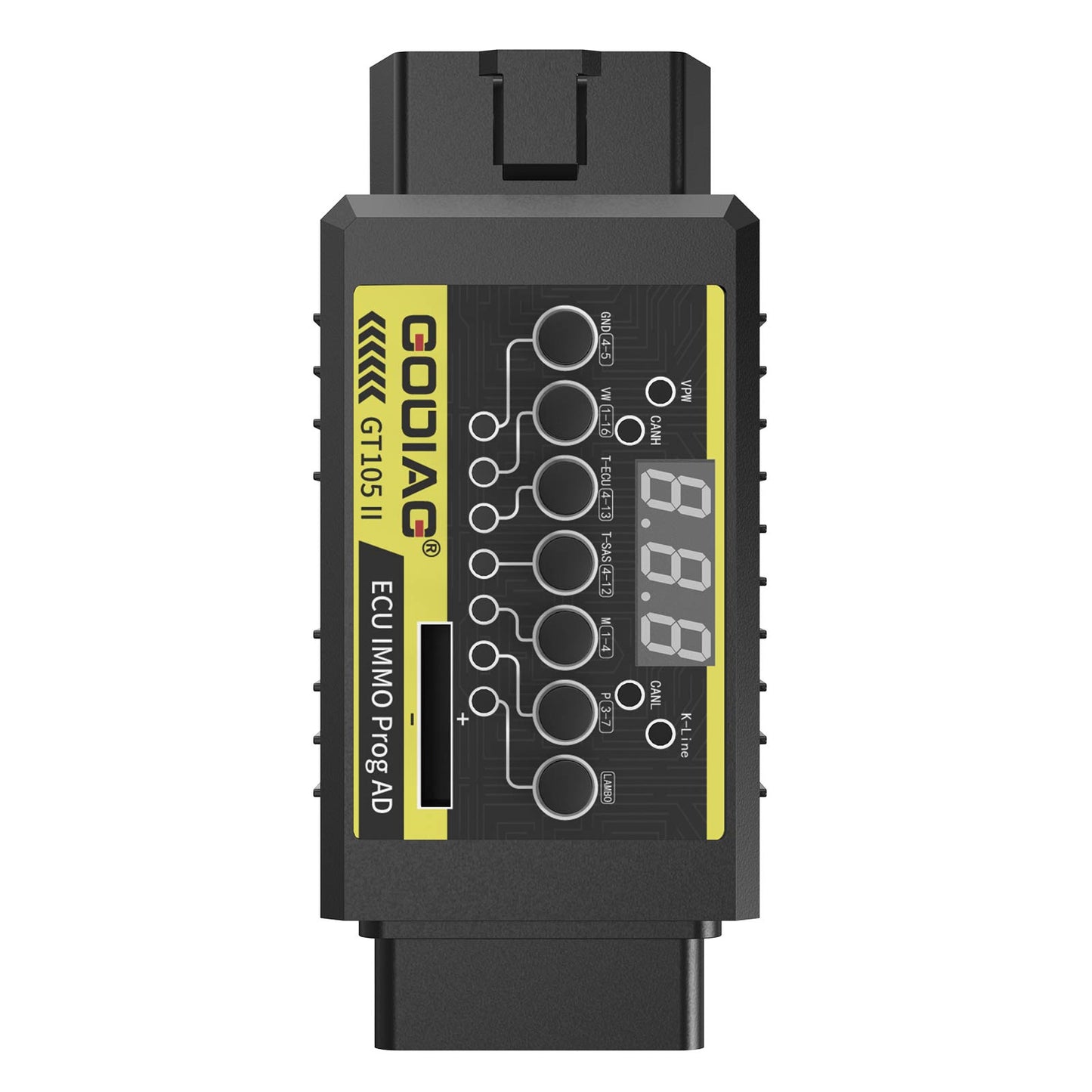

Boîte de dérivation ECU IMMO Prog AD GODIAG GT105 II Connecteur ECU + câble de dérivation universel OBD2 protocole complet Tricore
$39.00
Package: 13,5 cm*11,2 cm*6,4 cm (Pouces : 5,31*4,41*2,52)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK

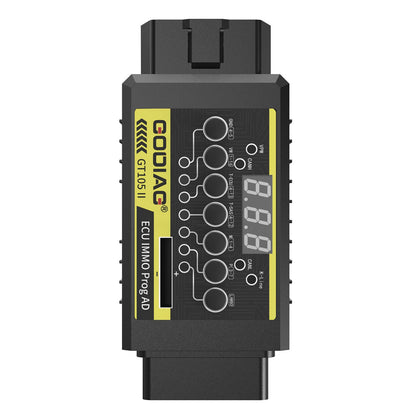

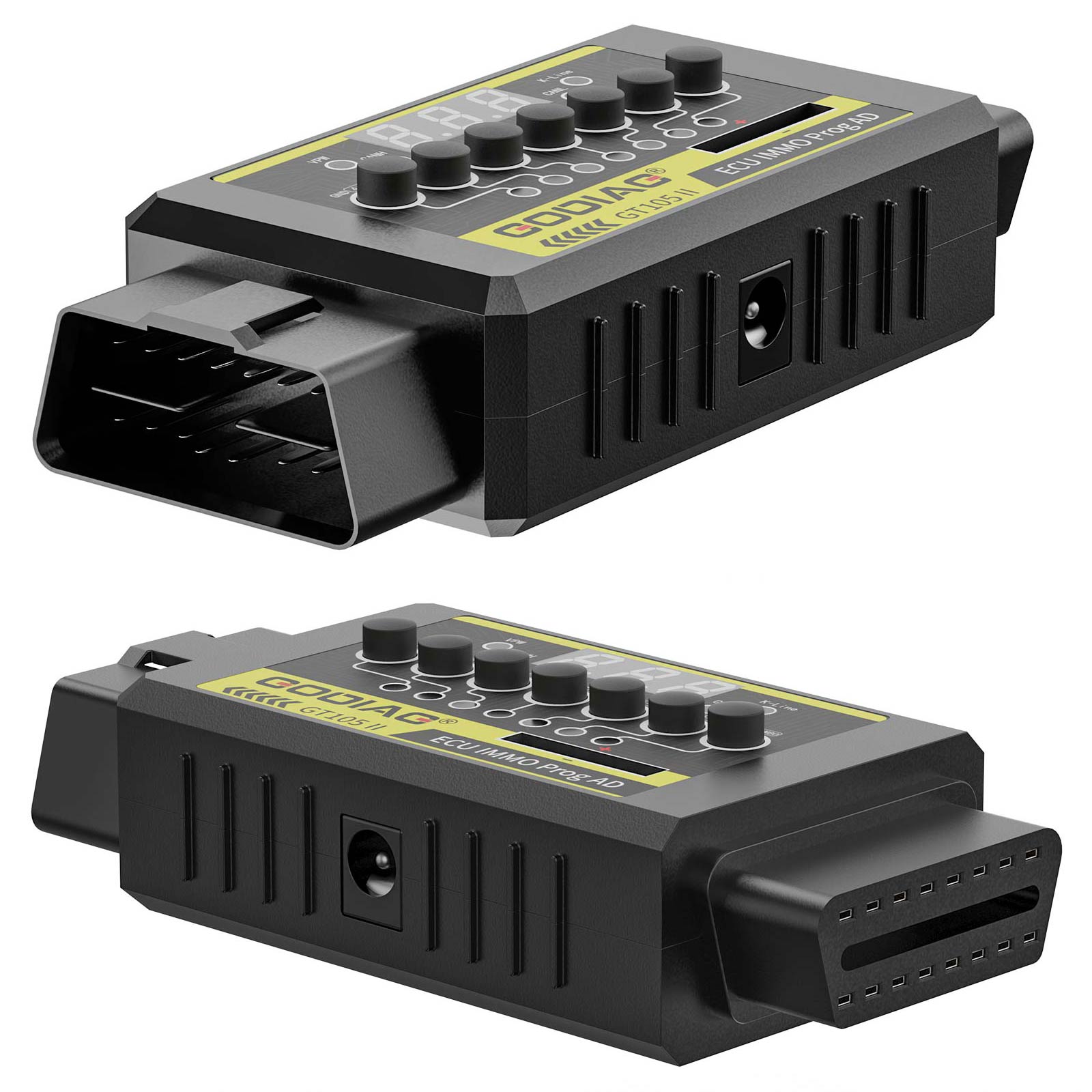

GODIAG ECU IMMO Prog AD GT105 II Break Out Box Connecteur ECU + Cavalier universel OBD2 tous protocoles

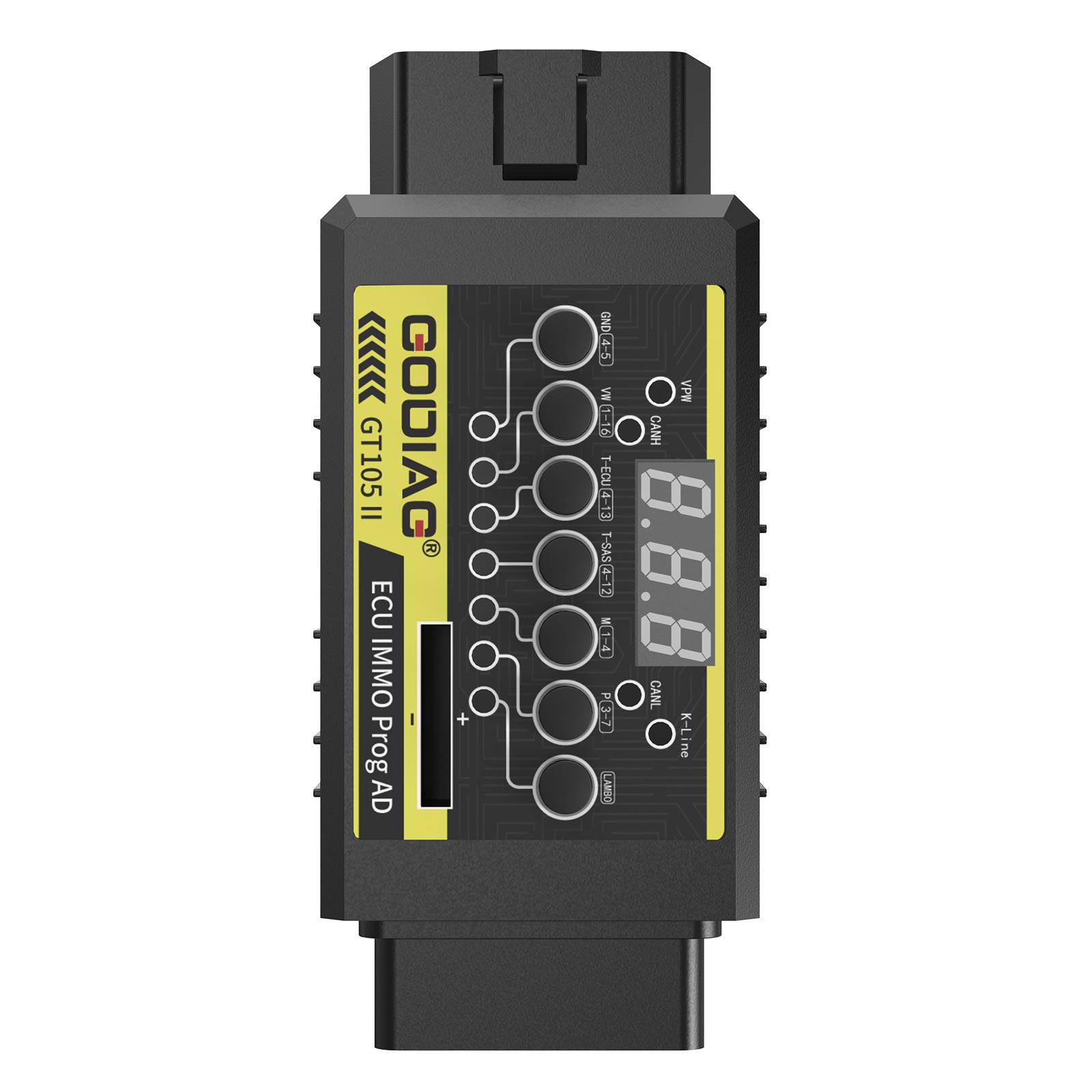

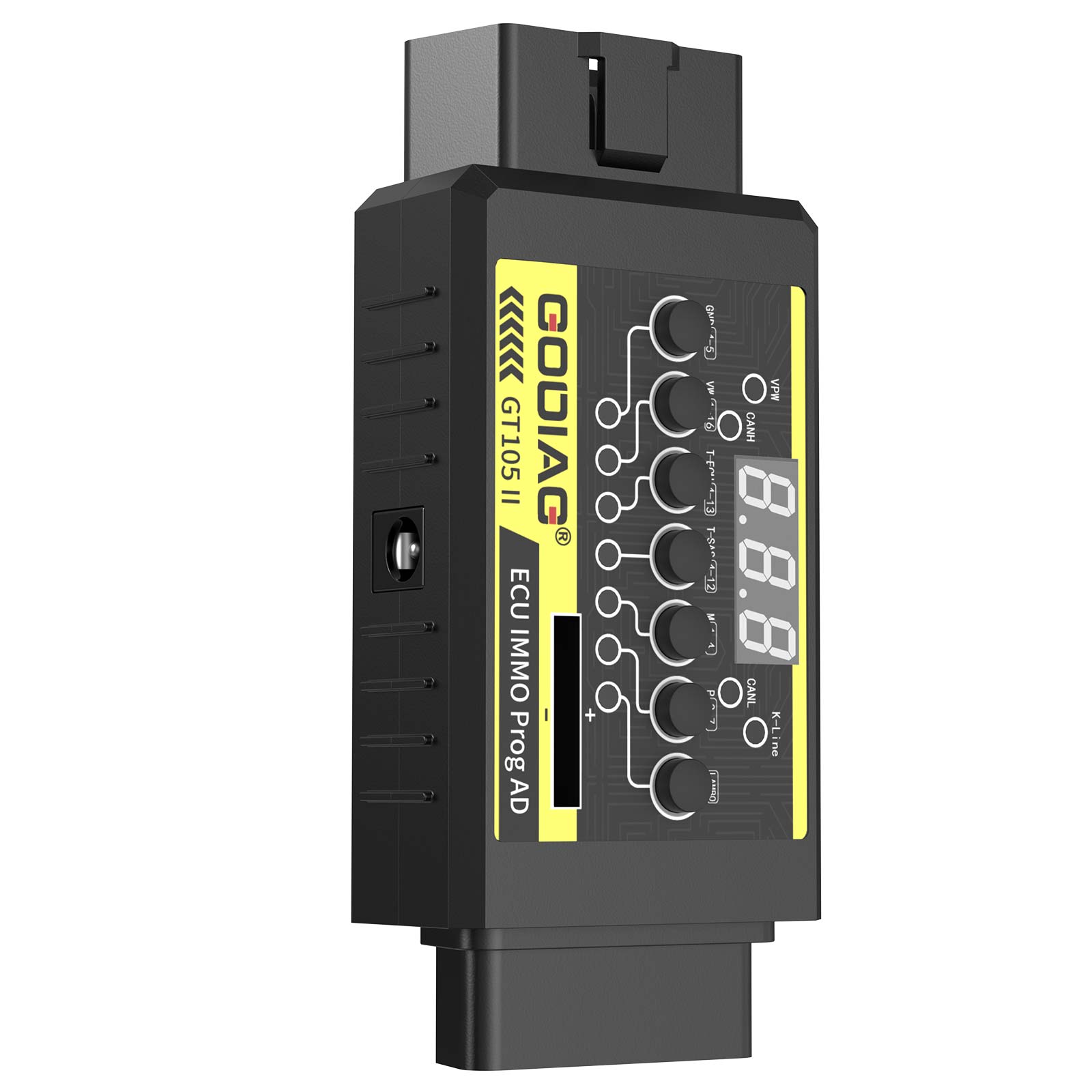

Le GODIAG ECU IMMO Prog AD GT105 II est un adaptateur de connexion spécial développé pour les techniciens de maintenance automobile, les techniciens d'appairage IMMO, les ingénieurs de programmation ECU, etc. Il est utilisé pour court-circuiter l'OBD2 dans la voiture pour l'activation et l'appairage IMMO, la connexion de diagnostic et de programmation ECU, et pour puiser l'alimentation de la batterie du véhicule lors de la maintenance sur site en extérieur. Le GT105 II est équipé d'indicateurs de communication de signal PWM+ (PIN2), CANH (PIN6), CANL (PIN14), K-line (PIN7). Lorsqu'il y a communication de données, l'indicateur de protocole correspondant clignote, permettant ainsi de juger de l'état de communication et de déterminer si l'appareil de diagnostic et de programmation peut communiquer. Le GT105 II est adapté au travail en extérieur, puisant l'alimentation de la batterie de la voiture et la convertissant en une alimentation DC12V pour la charge 12V, l'alimentation de programmation ou l'alimentation indépendante pour les équipements de diagnostic.

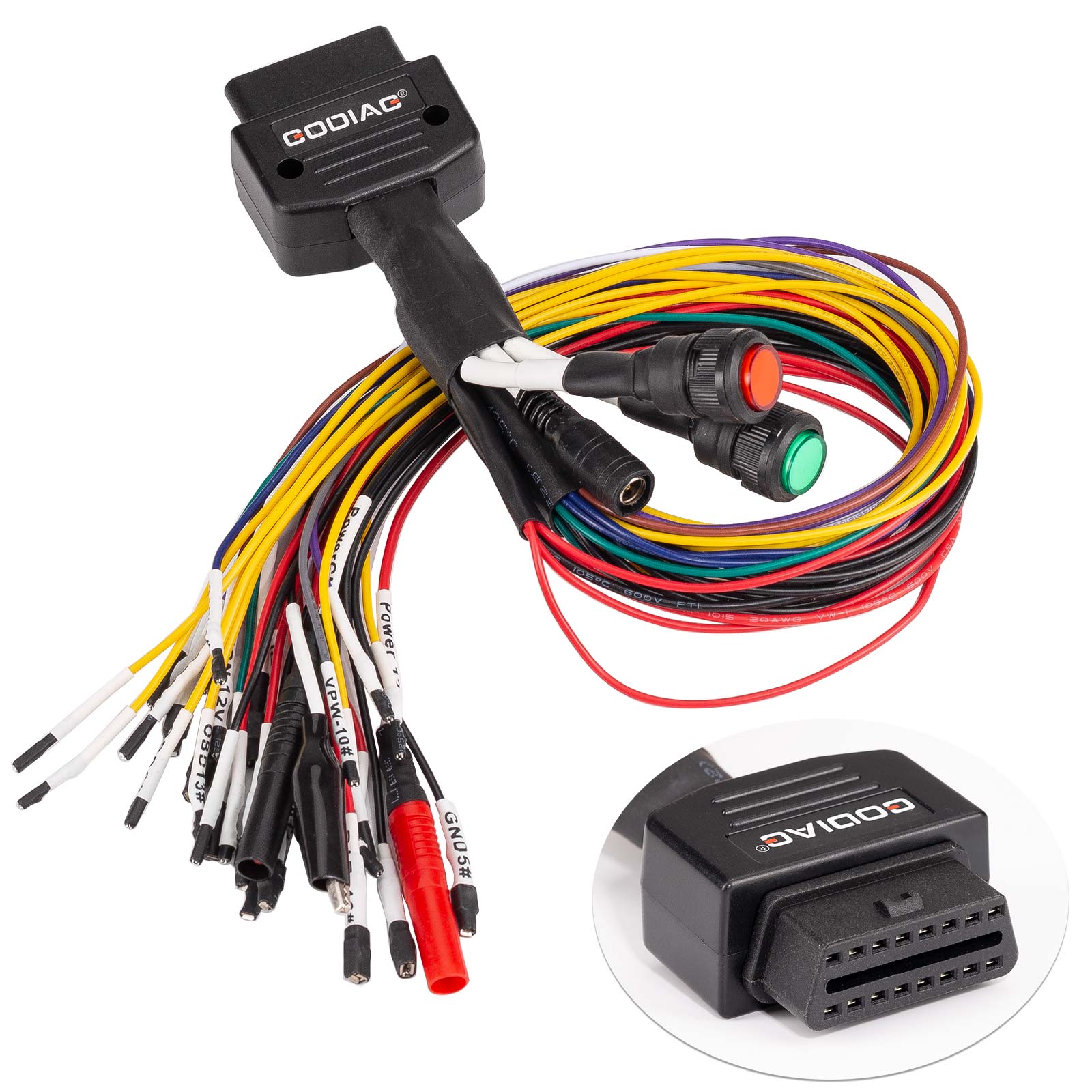

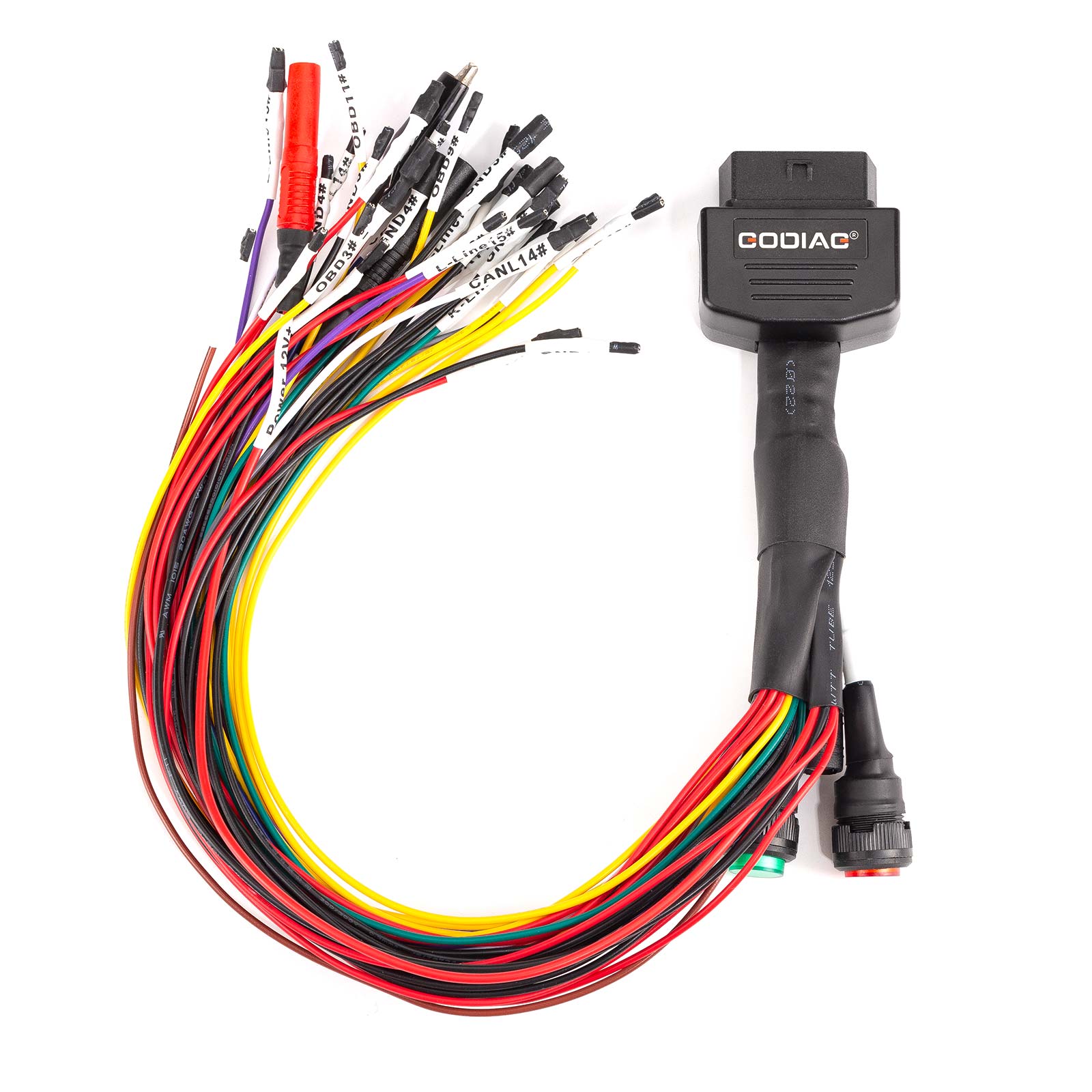

Le cavalier universel OBD2 tous protocoles est utilisé pour connecter l'ECU afin de programmer l'ECU via OBD2 avec des outils tels que MMPS, FGTECH, KESSV2, BYSHUT, DISPROG, etc.
Points forts du produit :
Une ligne de connexion ECU tous protocoles pour l'ajustement de l'alimentation de programmation ECU.
PIN4 OBD2 indépendant est la masse du corps (GND), PIN5 est la masse signal (GND) pour la programmation spéciale de certains modules.
PIN4 et PIN5 peuvent être commutés entre court-circuit et non court-circuit.
PIN4 et PIN5 OBD2 indépendants standard.
Le connecteur femelle en cuivre pur supporte des insertions et retraits répétés, et possède une longue durée de vie.
Pince de batterie traitée par pulvérisation saline écologique, avec une épaisseur de 0,5 mm.
Le câble de batterie DC pour voiture utilise un câble gainé 2 conducteurs de 0,75 mm², compatible avec les interfaces DC5.5*2.5 / DC5.5*2.1.
Le connecteur DC est équipé d'un fusible réarmable de 7A.
Interface d'alimentation DC, connecteur d'alimentation dédié au laboratoire.
Cavalier universel OBD2 de bonne qualité.
Fonctions du produit :
1.Le cavalier universel OBD2 est connecté à l'ECU, et le module ECU est diagnostiqué par l'équipement de diagnostic de programmation. (Avec MPPS, FGTech, Kess V2, etc., pour la lecture et l'écriture des données ECU, le clonage ECU, la reprogrammation ECU)
2.GT105 II fournit une alimentation électrique ininterrompue pendant le processus de remplacement de la batterie de la voiture afin de protéger les données de l'ECU du véhicule contre toute perte due à une coupure de courant. Le système audio n'est pas verrouillé, les données IMMO ne sont pas perdues, la télécommande ne nécessite pas de réinitialisation, le lève-vitre ne nécessite pas de réinitialisation, et le papillon des gaz ne nécessite pas de réappairage. Le témoin de défaut ne s'allumera pas. Aucun code d'erreur n'apparaîtra. GT105 II offre une assurance interne aux utilisateurs.
3.GT105 II peut obtenir une alimentation 12V de la batterie de la voiture. (Pour les équipements de programmation tels que Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, lire BMW, BENZ, ECU IMMO en extérieur, ou fournir une alimentation 12V pour lire les données ECU d'autres voitures. Fournir de l'alimentation pour les machines de découpe de clés alimentées en 12V pour réaliser la réparation sur site des véhicules en panne en extérieur.)
4.Après 2016, toutes les clés intelligentes Ford sont perdues, le GT105 II coopère avec les équipements VVDI (OBDSTAR AUTEL) et autres équipements de correspondance IMMO pour programmer les clés.
5.GT105 II - Correspondance de toutes les clés perdues de voiture---réveillez le compteur ou réveillez l'ECU IMMO. (Prise en charge de l'IMMO VAG 4e et 5e génération, synchronisation ECU Toyota, correspondance auxiliaire de clé Mitsubishi toutes perdues ou réglage de clé télécommande toutes perdues, apprentissage de clé IMMO pour ancienne Porsche Cayenne.)
6.Le voyant VPW CANH CANL K-Line peut juger de l'état de communication entre le véhicule et l'appareil de diagnostic et de programmation. (Si l'appareil connecté peut déterminer si l'appareil peut envoyer une communication, il suffit de déterminer si la programmation de diagnostic est normale.)
7.Jumper universel - supporte l'alimentation de programmation super dédiée avec tête banane DC et protection de sécurité.
8.Jumper universel - GND4 et GND5 indépendants répondent aux besoins de programmation d'ECU spéciaux. (Remarque : L'interrupteur de GND4-5 est normalement pressé pour l'allumer. Lorsque certains ECU doivent être connectés indépendamment à GND4 et GND5, relâchez l'interrupteur.)
9.Jumper universel - avec interrupteur d'allumage analogique, équipé de 1 câble de connexion d'allumage grand format et 2 petits câbles dédiés. (Après avoir appuyé sur l'interrupteur d'allumage ING, la ligne « ING12V » aura 12V. C'est l'interrupteur d'allumage analogique. Car lorsque certains appareils lisent certains ECU, l'appareil demandera d'allumer ou d'éteindre l'interrupteur d'allumage.)
10.Avec pince de démarrage GND 4#. Coopère avec MPPS, FGTECH, KESSV2, etc. [Double ligne K, double ligne CAN] 3 grosses et 2 petites prises d'alimentation, 4 grosses masses et 4 petites masses sont conçues pour répondre aux besoins de connexion de programmation.
Affichage des fonctions :
A. Connectez le module ECU, alimentation spéciale pour lire et écrire les données ECU, clonage ECU, programmation et réglage.
B. Le GT105 II fournit une alimentation ininterrompue pendant le remplacement de la batterie de la voiture pour protéger les données de l'ECU du véhicule.
C. Jumper universel OBD2
D. Après 2016, lorsque toutes les clés intelligentes Ford sont perdues, le GT105 II coopère avec les équipements VVDI (OBDSTAR, AUTEL) et autres équipements de correspondance IMMO pour programmer les clés.
Correspondance de toutes les clés perdues de voiture---réveillez le compteur ou réveillez l'ECU IMMO. (Prise en charge de l'IMMO VAG 4e et 5e génération, synchronisation ECU Toyota, correspondance auxiliaire de clé Mitsubishi toutes perdues ou réglage de clé télécommande toutes perdues, apprentissage de clé IMMO pour ancienne Porsche Cayenne.)
E. Le voyant VPW CANH CANL K-Line peut indiquer l'état de communication entre le véhicule et l'appareil de programmation de diagnostic. (Si l'appareil connecté peut déterminer si l'appareil peut envoyer une communication, il suffit de vérifier si la programmation de diagnostic est normale.)
F. IMMO AD Ford toutes clés intelligentes perdues, équipement VVDI (OBDSTAR, AUTEL) et autres équipements d'appariement IMMO. Pour l'appariement en cas de perte totale, vous devez déconnecter la batterie de la voiture, connecter le pôle négatif de la batterie via OBD5, et connecter la broche 16 au pôle positif de la batterie 12V.
Exemple : Utilisez la Xhorse Key Tool Plus Pad pour appairer un nouveau modèle Ford après 2017. En cas de perte totale de clés, le véhicule est en état d'alarme, et la tablette ne peut pas être utilisée pour l'appariement. Pour appairer les clés, il faut libérer l'état IMMO.
Si le véhicule est entré en état IMMO. Déconnectez le pôle positif de la batterie comme indiqué par l'appareil, puis connectez la batterie du véhicule avec le câble adaptateur d'alimentation GT105 II, comme montré sur l'image.
(Pendant le processus d'appariement des clés, l'alimentation externe 12V est toujours maintenue, pas besoin de déconnecter)
Suivez les instructions sur la Xhorse Key Tool Plus Pad pour appairer les clés.
G. Appariement de toutes les clés perdues de voiture --- réveiller le compteur ou réveiller l'ECU IMMO.
Porsche et VW 4e génération smart, 5e génération carte clé (liste des modèles : nouveau A6L Touareg A4 Q5 A7) allument l'instrument, l'outil d'appariement de clé est connecté pour la collecte de données. Certains instruments de véhicule ne s'allument pas, mais la collecte de données peut également être effectuée, par exemple : A6L Q7.
H. Toyota remplace l'ECU moteur, l'ECU IMMO doit être synchronisé, ou certains équipements de correspondance de clés peuvent appairer toutes les clés perdues des véhicules Toyota
I. Perte totale de clé Mitsubishi ou réglages de toutes les clés télécommandes perdues.
J. Apprentissage de clé IMMO pour ancien Porsche Cayenne
K. Collecte d'alimentation pour opération extérieure
Lorsque le serrurier ou l'ingénieur ECU ne peut pas obtenir l'alimentation 12V lors d'une opération extérieure, il peut utiliser le câble adaptateur d'alimentation GT105 II pour obtenir l'alimentation 12V à partir de la batterie de la voiture.
Fournit l'alimentation à un coupe-clé alimenté en 12V
Signification des voyants :
| 1. Personnalisé par le fabricant 2. Fil SJE1850 3. Personnalisé par le fabricant 4. Mise à la terre de l'alimentation 5. Mise à la terre du signal 6. SAEJ2284《CAN》haut 7. Fil ISO9141-2&iso, DIS4230-4K 8. Personnalisé par le fabricant |
9. Personnalisé par le fabricant 10. Fil SJE1850 (bus) 11. Personnalisé par le fabricant 12. Personnalisé par le fabricant 13. Personnalisé par le fabricant 14. SAEJ2284《CAN》bas 15. Fil ISO9141-2 & ISO/DIS 4230-4L 16. Pôle positif de la batterie de voiture |

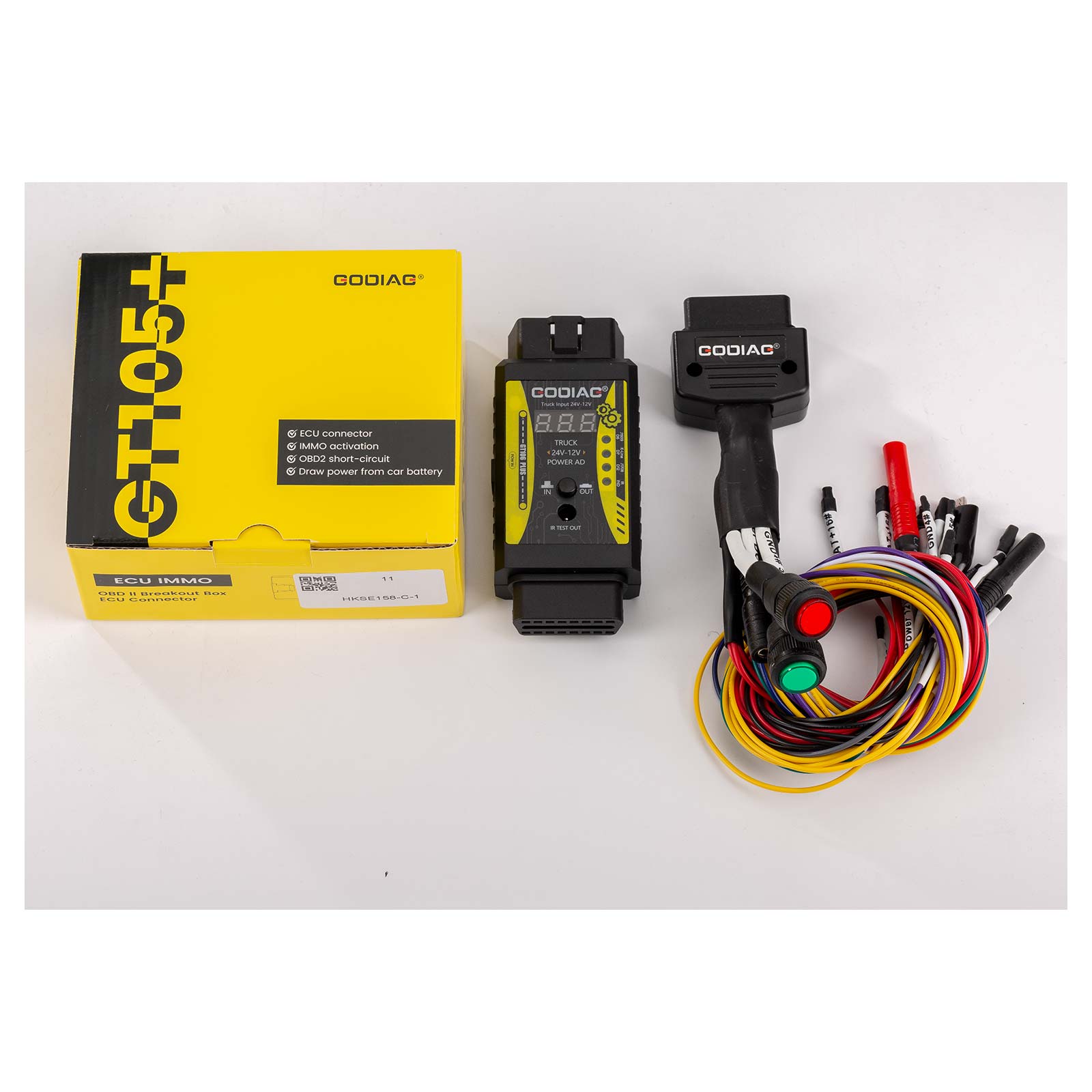

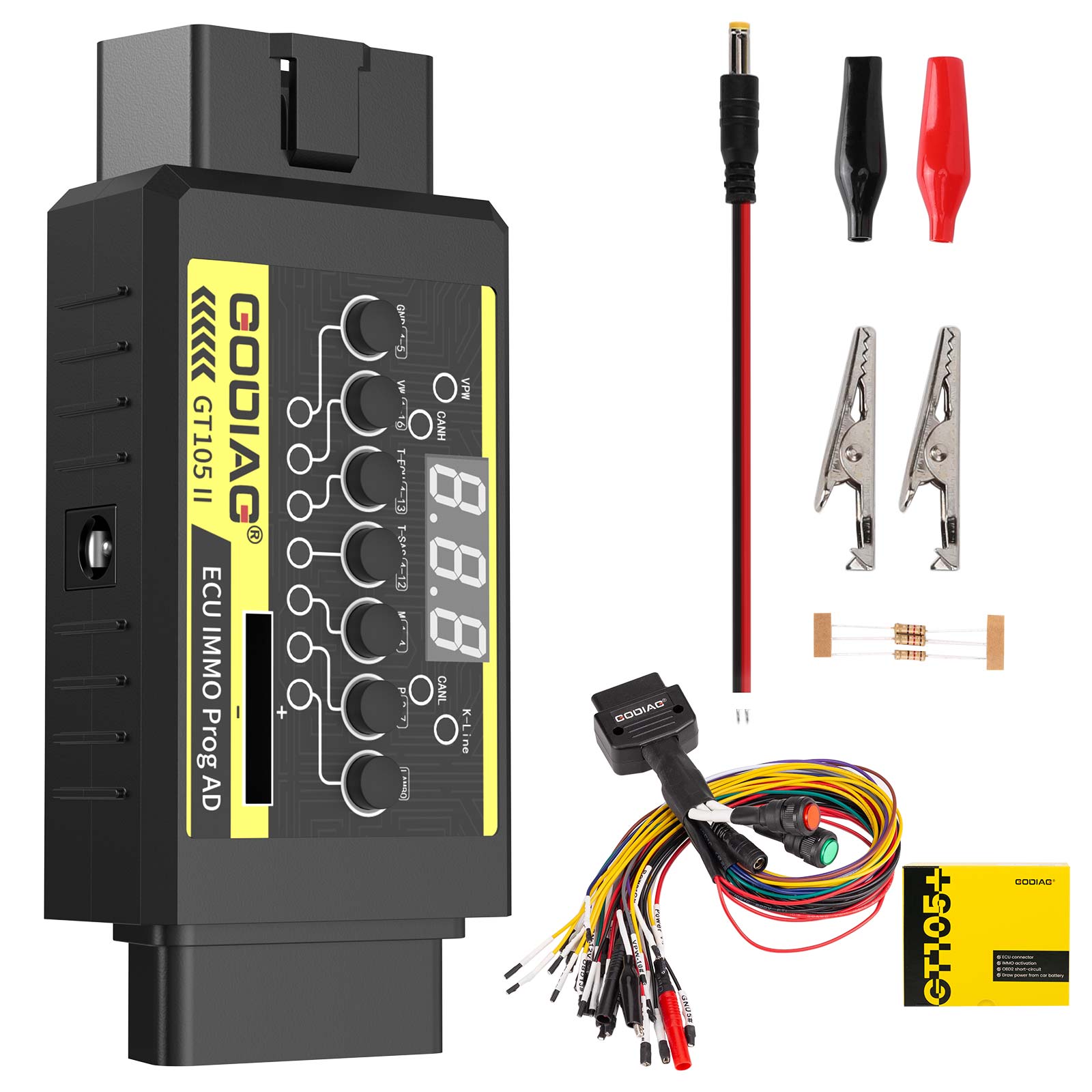

Le paquet comprend :
1pc x Hôte GT105 II
1pc x Cordon d'alimentation avec pince de batterie
1pc x Jumper OBD2 protocole complet
3pcs x Résistance électrique
