GODIAG GT100 PLUS GPT ENET DOIP 24V-12V OUTILS AUTO Boîte de Dérivation OBD II Connecteur ECU
$129.00
Package: 23cm*20cm*10cm (Pouces : 9,06*7,87*3,94)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
GODIAG GT100 PLUS GPT ENET DOIP 24V-12V OUTILS AUTO BOÎTIER DE DÉCOUPAGE OBD II Connecteur ECU
Introduction du produit :

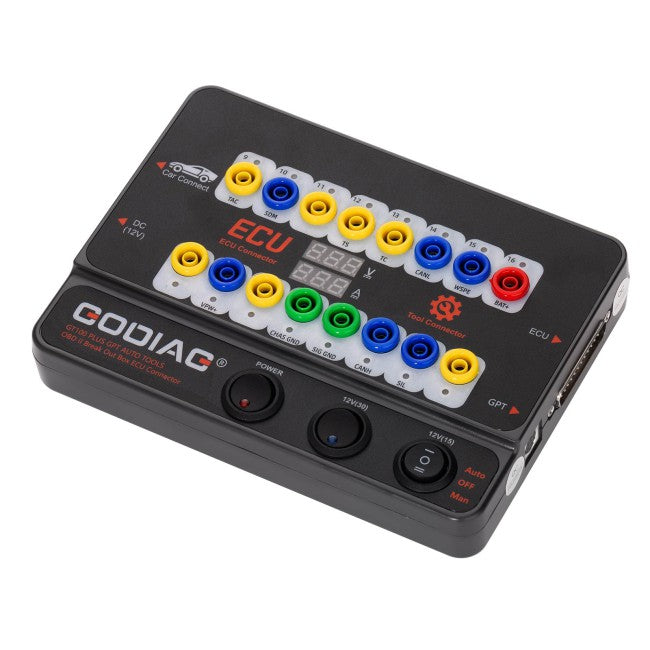

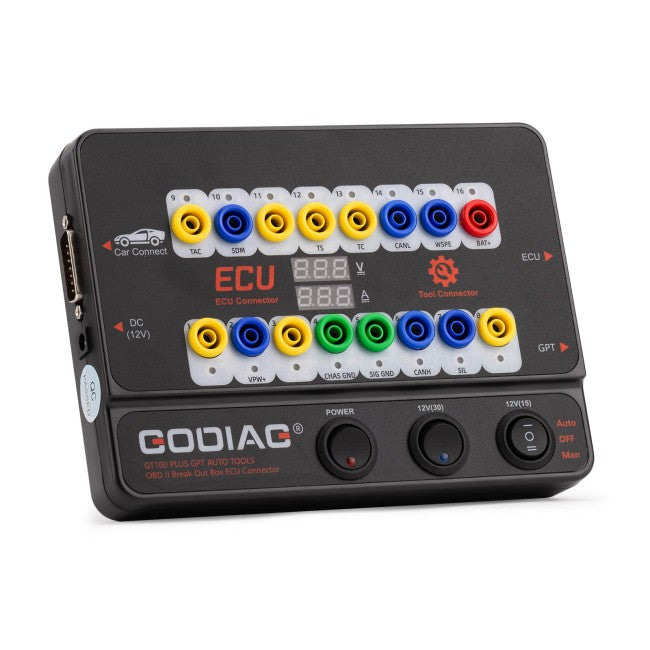

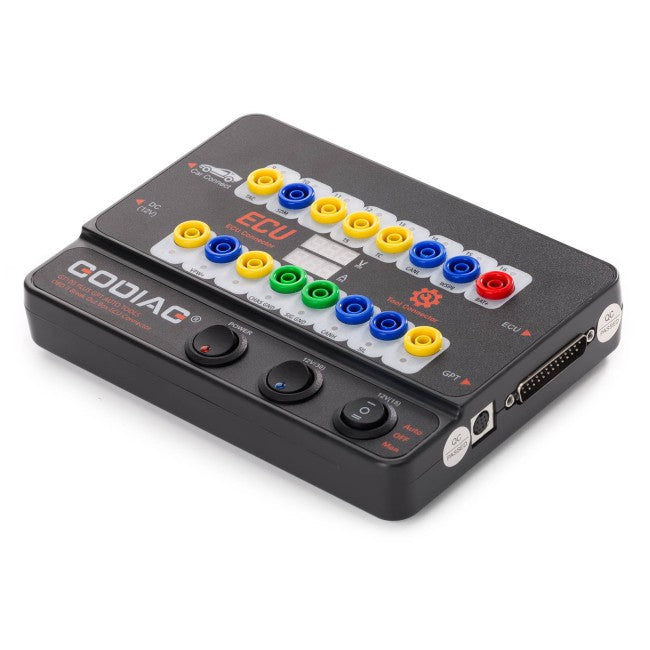

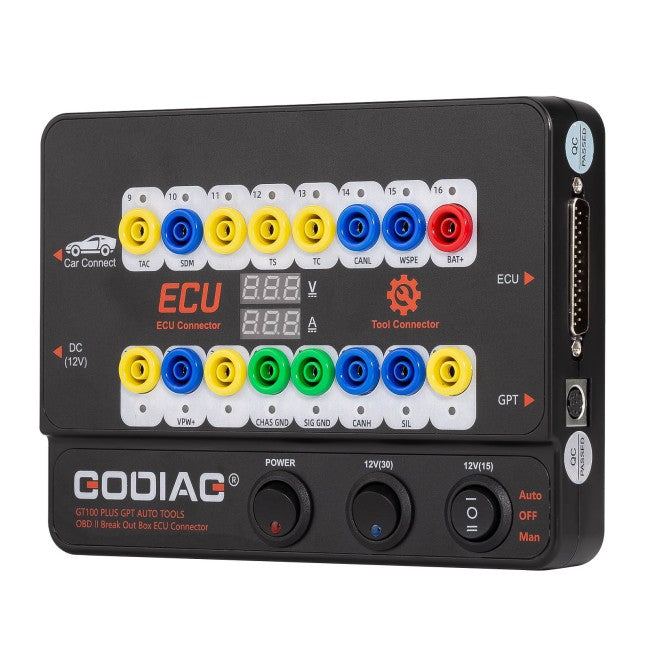

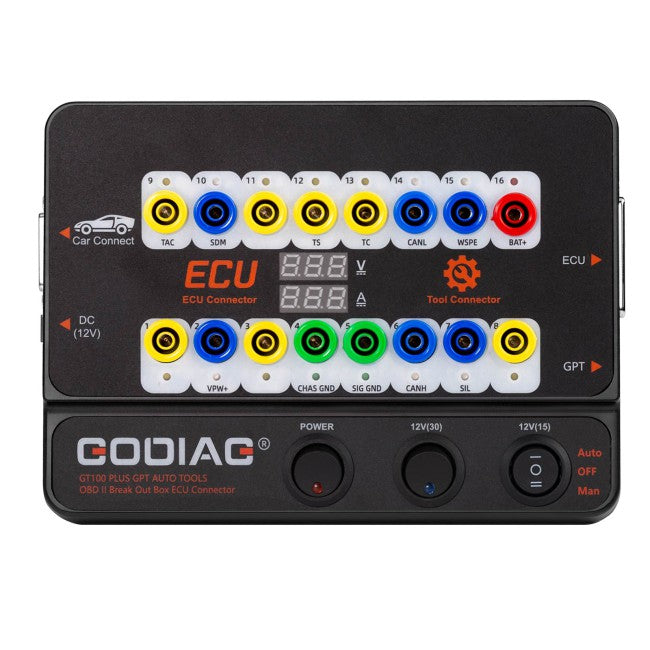

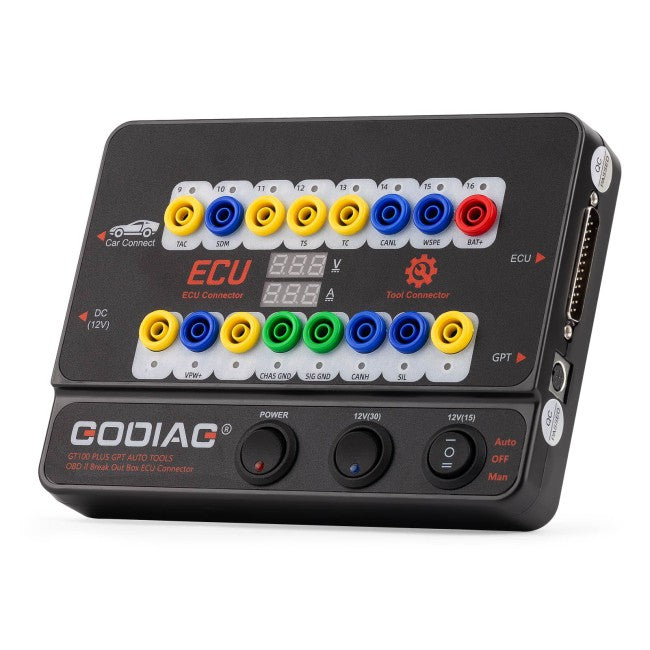

GODIAG GT100 PLUS GPT est une plateforme de test pour la détection de communication du protocole OBDII et la maintenance / diagnostic / programmation / codage ECU. Le GT100 PLUS dispose d'un affichage de tension et de courant, pratique pour les ingénieurs de maintenance afin de juger l'état de fonctionnement actuel de l'ECU.
Il peut convertir l'interface OBD2 de la voiture en 16 broches pour la détection de signaux. Il peut être connecté aux modules uniques ou multiples du véhicule. Il peut également être connecté à n'importe quel outil de diagnostic pour vérifier si la communication avec la voiture est bonne ou non.
Il prend en charge la conversion de tension 24v à 12v, la communication DOIP-ENET et GPT pour lire et écrire les données ECU.
Il peut également alimenter la voiture lors du changement de batterie pour éviter la perte de données du module de contrôle du véhicule, le verrouillage automatique, l'échec de la télécommande de la clé et l'allumage du témoin de défaut.
Le produit utilise des câbles torsadés blindés CANH et CANL, qui résistent aux interférences électromagnétiques et rendent la communication plus stable.
Il prend en charge la conversion de tension 24v à 12v, la communication DOIP-ENET et GPT pour lire et écrire les données ECU.
Il peut également alimenter la voiture lors du changement de batterie pour éviter la perte de données du module de contrôle du véhicule, le verrouillage automatique, l'échec de la télécommande de la clé et l'allumage du témoin de défaut.
Le produit utilise des câbles torsadés blindés CANH et CANL, qui résistent aux interférences électromagnétiques et rendent la communication plus stable.
Comparaison des fonctions du produit entre GT100 Plus GPT, GT100+ et GT100
| Modèle | GT100 Plus GPT | GT100+ | GT100 |
| Conversion de tension 24v-12v | √ | × | × |
| Diagnostic DOIP ENET | √ | × | × |
| Méthode de connexion GPT pour lire et écrire l'ECU | √ | × | × |
| Connexion SK420 SK421 airbag communication CANBUS 100K | √ | × | × |
| Fonction d'affichage de la tension et du courant | √ | √ | × |
| Broches 1, 9, 3, 11 12, 13, 8 Affiche la communication CANBUS. | √ | √ | × |
| Broches 1, 9, 3, 11 12, 13, 8 Affiche la communication K-Line Pwm Vpw+ protocole KWP 2000. | √ | √ | √ |
| PIN2. 10 VPW PIN6.14 CANBUS PIN 7.15 k-line | √ | √ | √ |
| Vérifier si les outils peuvent envoyer des signaux de communication. | √ | √ | √ |
| Programmer la clé pour VW, Porsche, Mitsubishi, etc. en cas de perte de toutes les clés | √ | √ | √ |
| Communiquer avec un seul ECU sur banc | √ | √ | √ |
| Remplacer l'alimentation auxiliaire pour la batterie | √ | √ | √ |
| Convertir le port OBD1 de camion spécial en OBD2 standard | √ | √ | √ |
| Tester si la clé programmée fonctionne avec CAS4 | √ | √ | √ |
| Fonctionne avec la plateforme de test de programmation BMW FEM/BDC | √ | √ | √ |
Fonctions du produit :
1. Utiliser GPT pour lire et écrire l'ECU avec des appareils (tels que PCMFLASH, KESSV2)
Prise en charge de GPT pour lire et écrire des données sans démonter l'ECU.
Prend en charge OBD2 BENCH [bus CAN & K-Line]
Prend en charge GPT BOOT CNF1
Prend en charge OBD2 BENCH [bus CAN & K-Line]
Prend en charge GPT BOOT CNF1
2. Vérifier l'état de communication de l'interface de diagnostic OBDII et afficher la tension
En connectant le véhicule et l'outil de diagnostic via OBDII, la LED du Godiag GT100 PLUS GPT indiquera si l'interface de diagnostic OBDII communique bien avec la voiture. Il surveille la tension de l'interface OBDII du véhicule et l'affiche en temps réel. Si elle est inférieure à 11V, veuillez arrêter le diagnostic et la programmation pour éviter la perte de données / le verrouillage du module / l'impossibilité de démarrer le véhicule. Il prend en charge tous les protocoles OBD2 BENCH.
En connectant le véhicule et l'outil de diagnostic via OBDII, la LED du Godiag GT100 PLUS GPT indiquera si l'interface de diagnostic OBDII communique bien avec la voiture. Il surveille la tension de l'interface OBDII du véhicule et l'affiche en temps réel. Si elle est inférieure à 11V, veuillez arrêter le diagnostic et la programmation pour éviter la perte de données / le verrouillage du module / l'impossibilité de démarrer le véhicule. Il prend en charge tous les protocoles OBD2 BENCH.
|
1. Personnalisation constructeur
2. Fil SJE1850
3. Personnalisation constructeur
4. Mise à la terre de l'alimentation
5. Mise à la terre du signal
6. SAEJ2284 « CAN » haut
7. Fil ISO9141-2 & iso, DIS4230-4K
8. Personnalisation constructeur
|
9. Personnalisation constructeur
10. Fil SJE1850 « bus-> »
11. Personnalisation constructeur
12. Personnalisation constructeur
13. Personnalisation constructeur
14. SAEJ2284 « CAN » bas
15. Fil ISO9141-2 & ISO/DIS 4230-4L
16. Pôle positif de la batterie de la voiture
|
3. Support du diagnostic DOIP-ENET
Supporte la communication DOIP-ENET
Supporte le diagnostic, la programmation et le codage pour BMW, Benz, Volkswagen, Audi et autres véhicules supportant le protocole DOIP. [aucun logiciel fourni.]
Peut être utilisé pour le diagnostic, la programmation et le codage des véhicules Land Rover, VOLVO et Geely qui supportent la communication DOIP. [aucun logiciel fourni.]
4. Conversion de tension 24V en 12V
Convertit la tension 24V de l'interface de diagnostic des poids lourds, camions légers, pickups, etc. en une tension 12V utilisable par l'équipement de diagnostic.
5.) Utilisé pour vérifier si l'outil de diagnostic / programmation / codage peut envoyer des signaux de communication.
6.) Connexion ECU : connexion d'un seul module
GODIAG GT100 PLUS GPT, connecté à un seul module ECU, est pratique pour un utilisateur afin de réaliser le diagnostic et la programmation d'un seul module.
7.) GT100 PLUS GPT programme les clés pour VW, Porsche, Mitsubishi, etc. avec toutes les clés perdues - active l'instrument ou le module d'immobilisation.
A. Pour programmer VW 4e génération / 5e génération avec toutes les clés perdues (par exemple : nouveau A6L Touareg A4 Q5 A7), veuillez utiliser GT100 PLUS GPT pour court-circuiter le connecteur banane PIN 16----PIN 1 afin d'allumer le tableau de bord, puis utiliser l'outil de programmation de clés pour se connecter à l'adaptateur femelle de GT100 PLUS GPT+ pour la collecte de données. Certains tableaux de bord de véhicules ne s'allumeront pas, mais les données peuvent également être collectées, par exemple : A6L Q7.
B. Pour remplacer l'ECU moteur de Toyota ou pour utiliser un programmateur de clés pour programmer Toyota lorsque toutes les clés sont perdues, il faut court-circuiter la broche PIN13-PIN4.
C. Pour programmer une clé Mitsubishi avec toutes les clés perdues ou pour configurer l'OBDII lorsque toutes les télécommandes sont perdues, veuillez court-circuiter la broche PIN1-PIN4.
D. Pour programmer une clé Porsche Cayenne avec toutes les clés perdues ou avec toutes les télécommandes perdues, veuillez court-circuiter la broche PIN3-PIN7.
8.) GT100 PLUS GPT Broche 1, 9, 3, 11 12, 13, 8 [correspondant au connecteur banane jaune sur la machine], ces interfaces de protocole obd2 non standard peuvent afficher le protocole de communication CAN BUS ou K-Line. GT100 PLUS GPT peut uniquement afficher le protocole K-Line Pwm Vpw+ KWP 2000. GT100 PLUS GPT affichera la communication des protocoles CANBUS K-Line Pwm Vpw+ KWP 2000.
9.) Communication rapide avec un seul ECU sur banc en se connectant à l’outil de diagnostic / programmation ECU. [Ce qui permet aux ingénieurs ou techniciens de réaliser le travail sur banc, tout en évitant le risque de perte de données dans d’autres modules lors du test direct sur le véhicule.]
10.) Connexion multiple de modules ECU véhicule. [Cela vise à résoudre le problème des ingénieurs et techniciens qui doivent connecter plusieurs ECU lors de la programmation d’un module, comme connecter plusieurs modules ECU pour la programmation de clés]
11.) Remplace l’alimentation auxiliaire pour la connexion d’alimentation sans interruption. [Comme il y a une défaillance ou absence de données de télécommande antivol sur certains véhicules lors du démontage de la batterie, l’alimentation auxiliaire vise à alimenter le véhicule via GT100 PLUS GPT avant de remplacer la batterie pour maintenir l’alimentation du véhicule. Cela garantit que l’ECU du véhicule reste alimenté pendant le remplacement de la batterie.]
12.) Le câble OBD2 de GT100 PLUS GPT mesure 1,4 mètre, ce qui résout le problème de câble trop court de l’outil de diagnostic ou de port de diagnostic véhicule trop étroit pour se connecter. Veuillez connecter d’abord GT100 PLUS GPT, allumer l’interrupteur d’alimentation et vous verrez la tension à l’écran, ce qui indique si l’alimentation du véhicule est normale. [Ce qui évite le risque de brûler l’outil de diagnostic & programmation à cause du port OBD2 modifié du véhicule]
13.) Pour les véhicules anciens OBD1 ou port de diagnostic spécial, veuillez connecter GT100 PLUS GPT via la fiche banane et le cavalier DB25. Le port de diagnostic OBD1 ou spécial peut être converti en port de diagnostic OBD2 standard.
14.) GT100 PLUS GPT convertira le port OBD1 des camions spéciaux en port de diagnostic OBD2 standard selon le protocole.
15.) Travaille avec la plateforme de test clé mécanique CAS1/CAS2
16.) Travaille avec la plateforme de test semi-intelligente CAS2 CAS3 SER
16.) Travaille avec la plateforme de test semi-intelligente CAS2 CAS3 SER
17.) Pour plateforme de test de programmation BMW-CAS4/CAS4+, utilisée pour tester si la clé programmée fonctionne normalement avec CAS4
18.) Pour plateforme de test de programmation BMW FEM/BDC
19.) Plus de connecteurs et modules dédiés sont en cours de développement, veuillez patienter...
Spécifications du produit :
Le paquet comprend :
| Article | Spécification |
| Port de diagnostic | OBDII |
| Tension de fonctionnement | DC 9V-24V |
| Fonctionnement et puissance | 0.5-0.6W |
| Puissance de l’adaptateur | Entrée AC100v-240v, Sortie DC12.5V 2.5A |
| Plage de température de fonctionnement | -20 à 70 °C ( -4 à 158 °F ) |
| Plage de température de stockage | -40 à 85 °C ( -40 à 185 °F ) |
| Dimensions | L : 23cm, W : 18cm, H : 7cm |

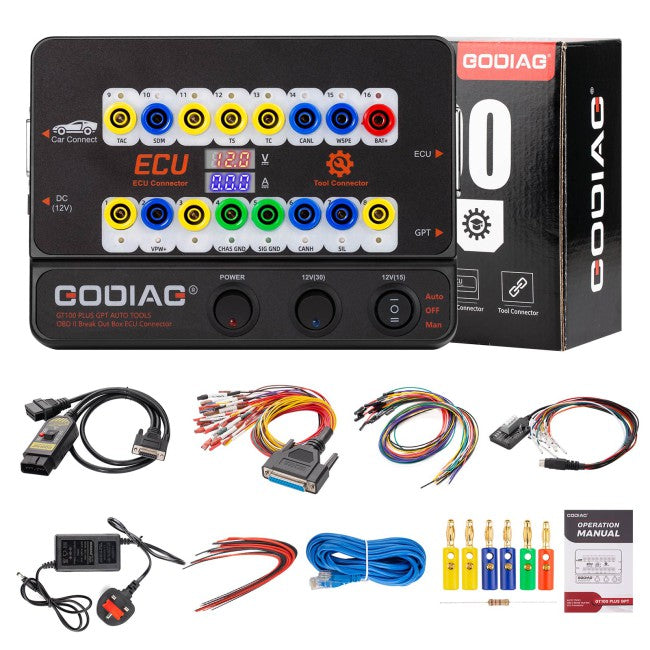

Le paquet comprend :
1pc x Hôte
1pc x Câble de connexion GPT
1pc x Câble Ethernet
1pc x Câble de connexion GPT
1pc x Câble Ethernet
1pc x Câble d’extension OBD 2-en-1
1pc x Câble de liaison coloré
1pc x Alimentation 12V
1pc x Résistance 120 ohms
6pcs x Fiche banane
24pcs x Accessoires de câblage, connecteur femelle Dupont 2,54mm
1pc x Manuel
1pc x Manuel
