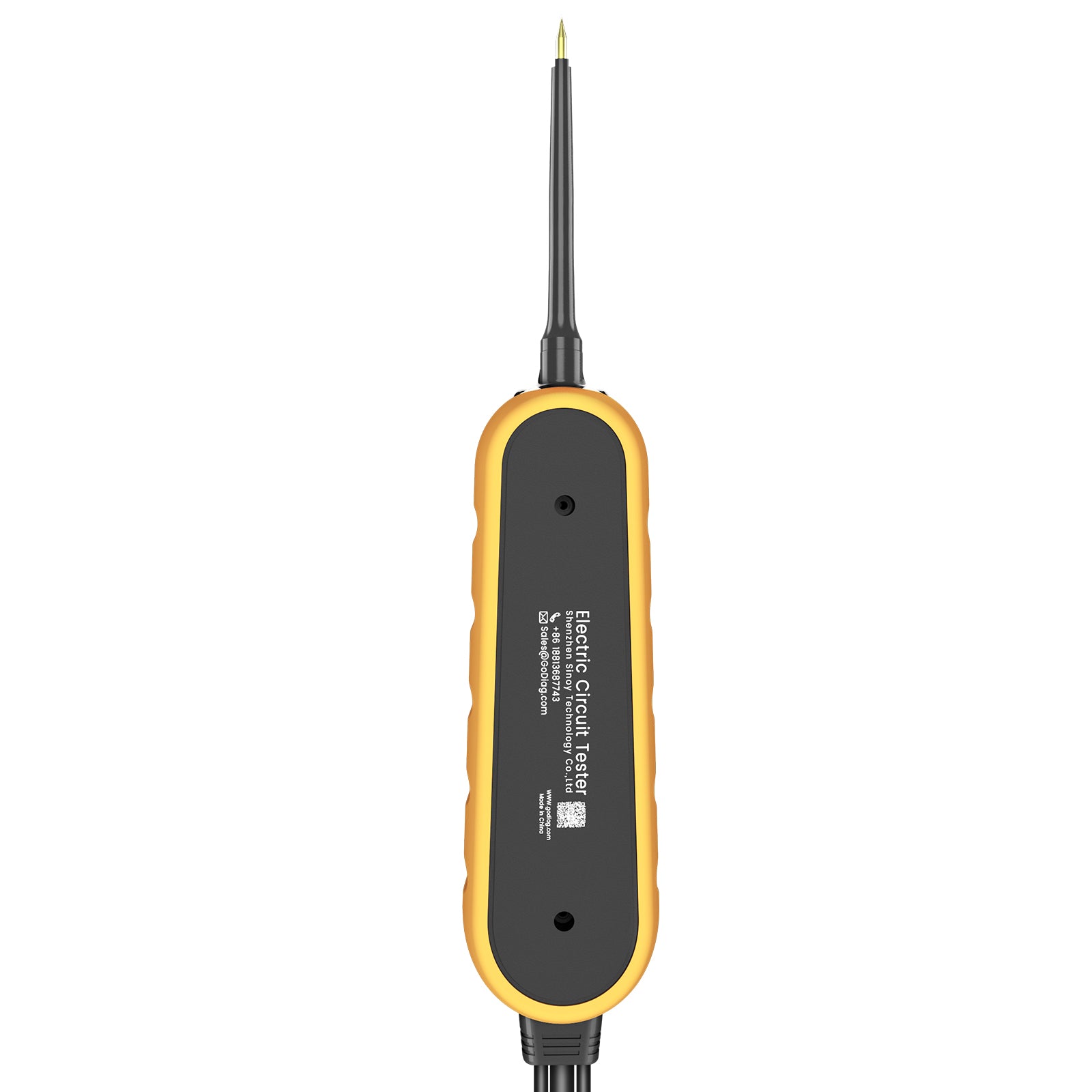

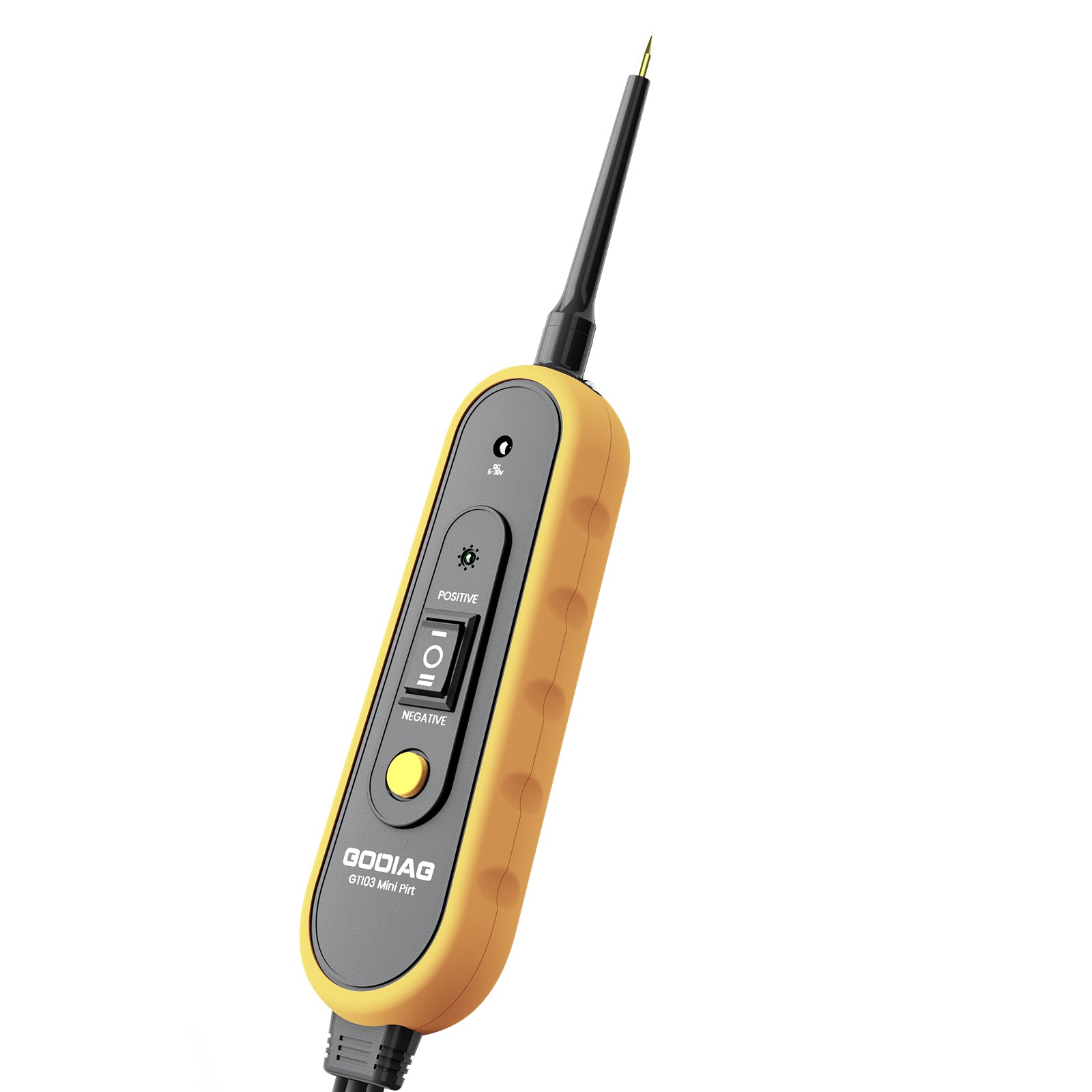

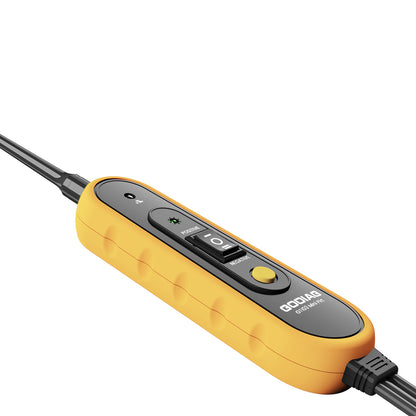

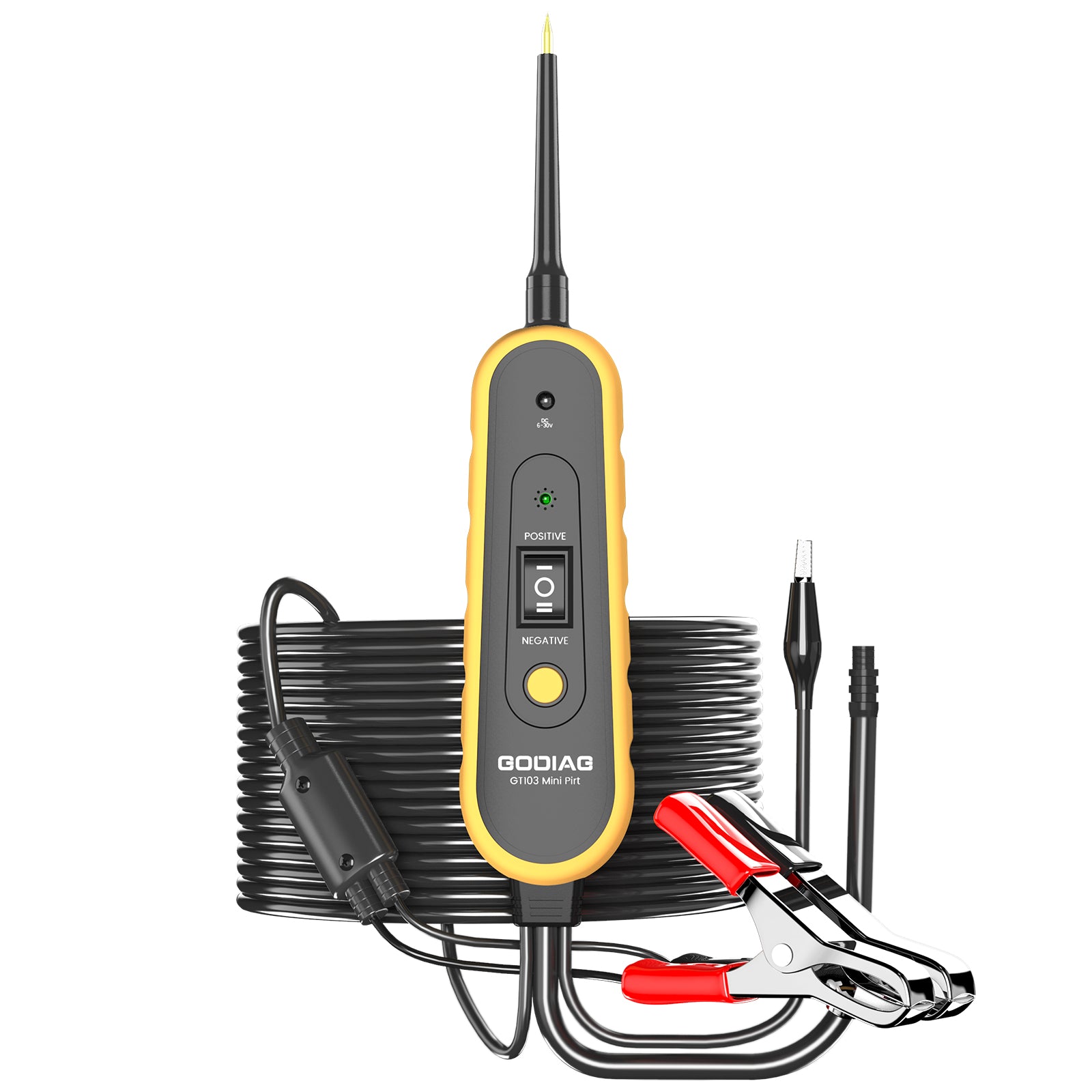

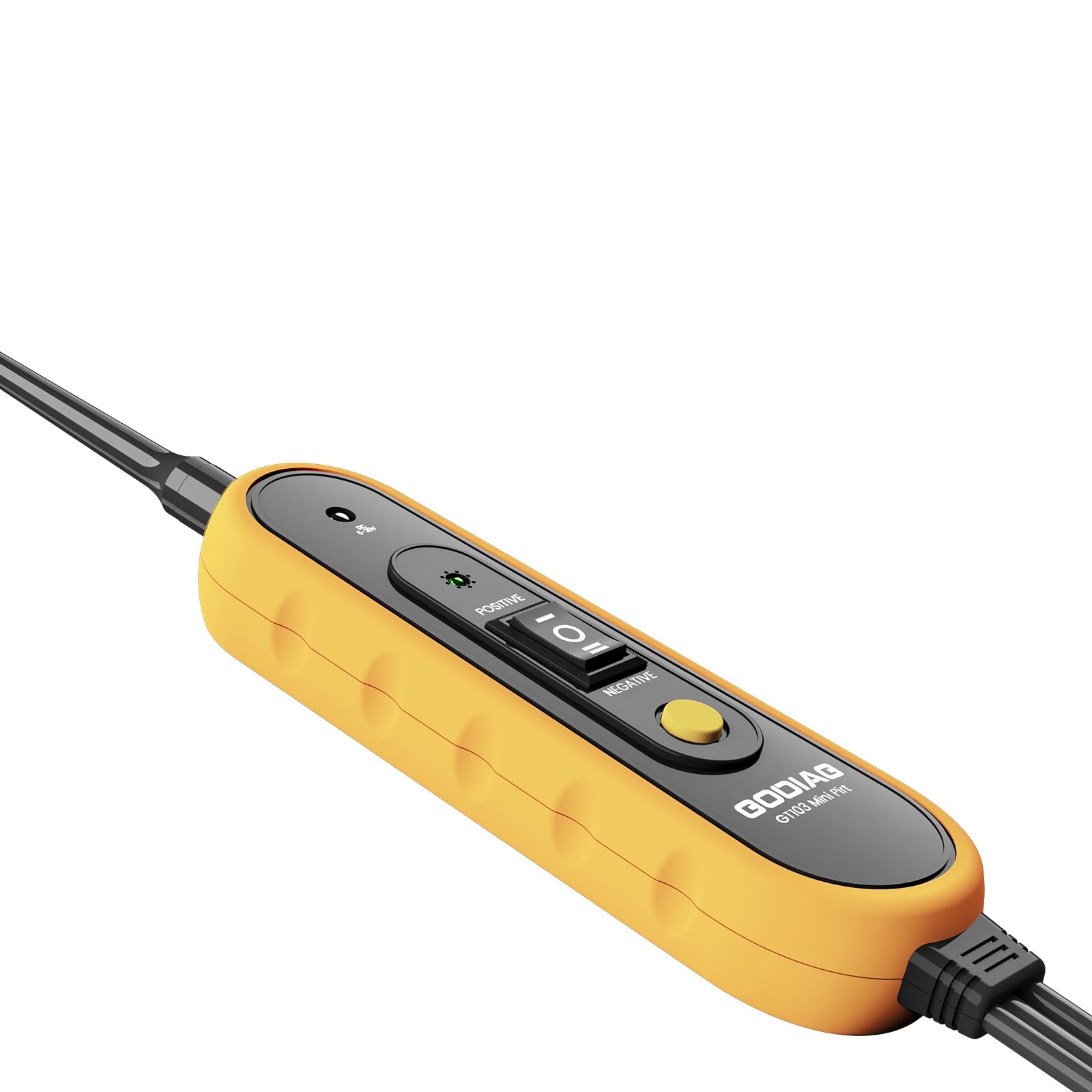

Testeur de circuit électrique mini GODIAG GT103 Pirt pour diagnostic du système électrique des véhicules / Nettoyage et test des injecteurs / Test des relais
$34.99

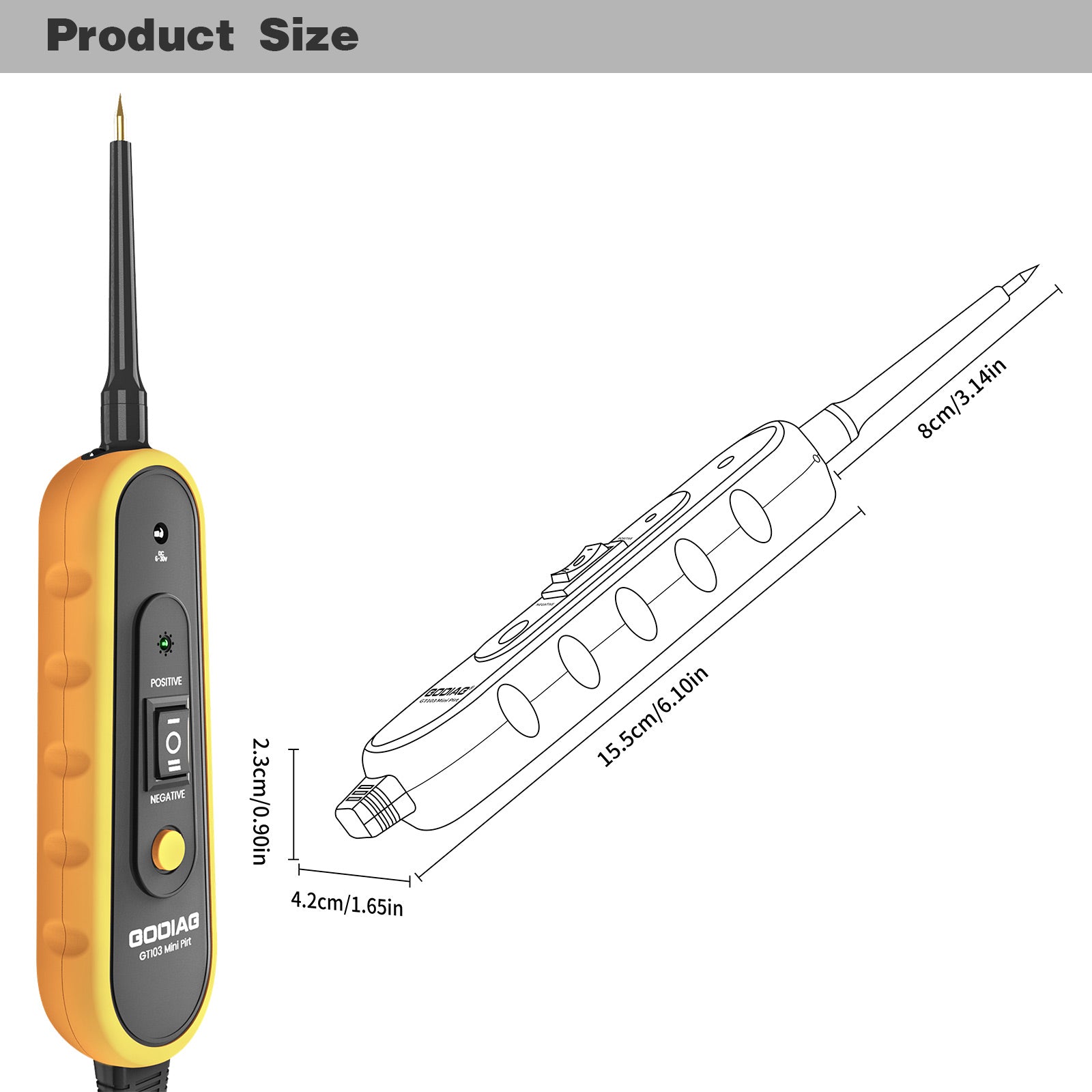

Package: 23cm*19,2cm*5,2cm (Pouces : 9,06*7,56*2,05)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Diagnostic du système électrique des véhicules GODIAG GT103 Mini Pirt / Nettoyage et test des injecteurs de carburant / Test des relais
Le testeur de circuit électrique GODIAG GT103 Mini Pirt est un testeur multi-usage avec la puissance de diagnostic provenant de la batterie de la voiture ou d'une batterie externe. C'est le meilleur testeur électrique pour réduire le temps de diagnostic dans tous les systèmes électriques de véhicules de 6 à 30 volts.
Cet outil simplifie le test des boîtes à fusibles, vérifie le bon fonctionnement des moteurs, lumières, relais, capteurs, fils et circuits de communication. Ainsi, le GT103 est l'outil le plus polyvalent et pratique pour ses utilisateurs.

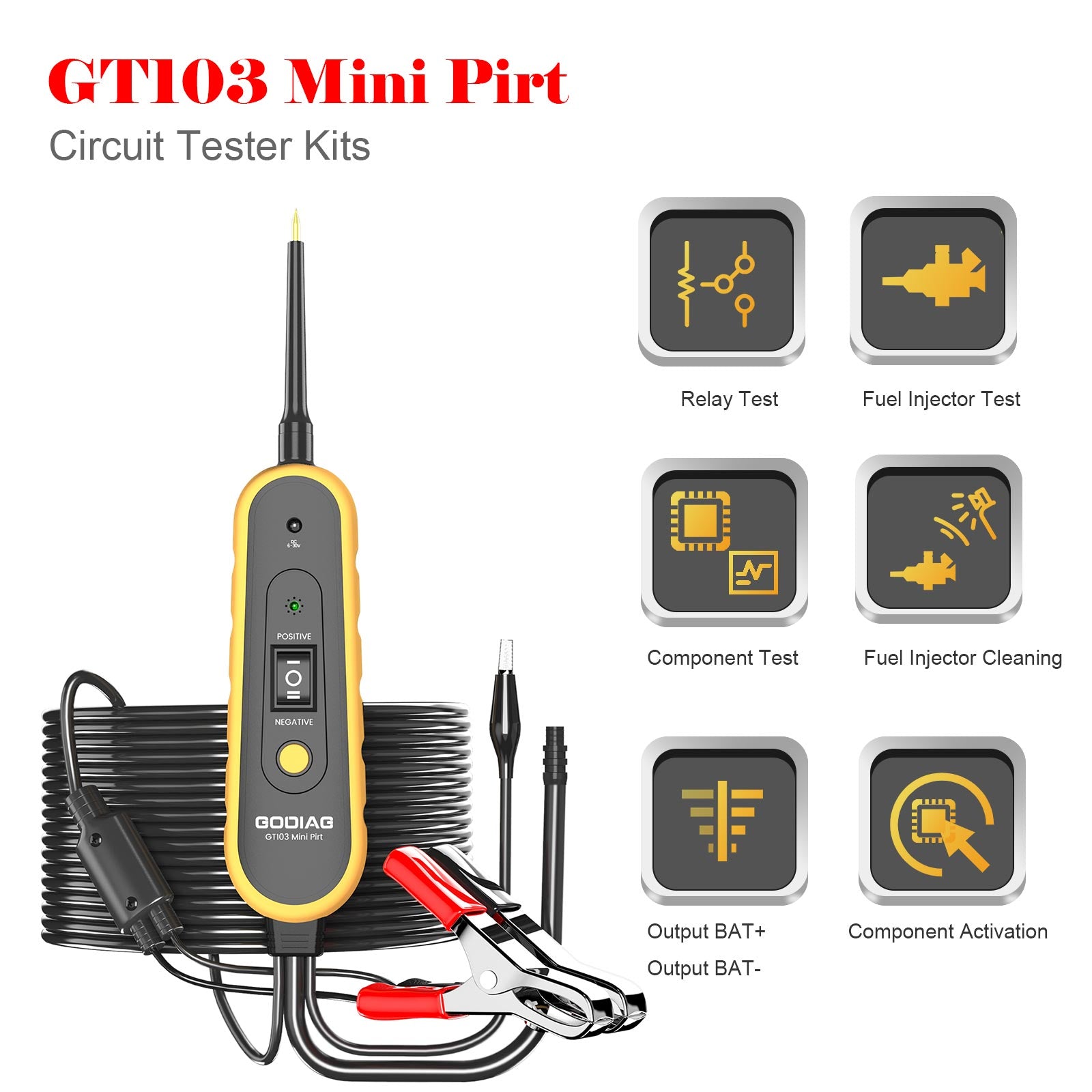

Fonctions du produit :
1. Test de dépannage du circuit (court-circuit, circuit ouvert)
Lorsque les phares, clignotants, lève-vitres, toits ouvrants et autres fonctions du véhicule ne fonctionnent pas, le GT103 peut être utilisé pour détecter l'alimentation de ces composants afin de déterminer s'il s'agit d'un problème de circuit ou d'un dommage au composant.
1) Selon le schéma électrique, localisez le point de panne possible, et le testeur électrique GT103 peut détecter l'alimentation positive et négative.
2) Vérifiez si le circuit a une alimentation positive ou négative normale.
3) Appliquez une tension positive au composant défectueux (par exemple, phare ou moteur). Si le composant fonctionne normalement, cela signifie que le circuit peut être ouvert. Sinon, cela signifie que le composant est endommagé.
2. Test du relais
Lorsque les phares, les clignotants, le klaxon et le démarreur du moteur de la voiture ne fonctionnent pas, si aucun problème n'est détecté sur ces composants, vous pouvez vérifier le relais.
Après avoir retiré le relais de la voiture, connectez l'adaptateur en fonction de la connexion du relais.
3. Test de l'injecteur de carburant
Lorsque le véhicule a des difficultés à démarrer, à accélérer ou consomme trop de carburant, il est nécessaire de vérifier l'injecteur de carburant.
Lors de la détection de l'injecteur de carburant, si l'injecteur est commandé pour s'ouvrir ou se fermer et fonctionne normalement, cela signifie que l'injecteur est normal. Sinon, cela signifie que l'injecteur est endommagé.
4. Nettoyage de l'injecteur de carburant
Lorsque l'injecteur de carburant est bloqué, l'injection de carburant n'est pas fluide. Il y a des dépôts de carbone et une substance épaisse et collante dans l'espace de l'injecteur de carburant. Le volume d'injection de carburant ou l'effet d'atomisation conçu ne peut pas être atteint, il doit être nettoyé.
1) Préparez une bombe pressurisée de nettoyant pour injecteur de carburant ou une bombe pressurisée de nettoyant pour carburateur (diamètre de la buse des bombes pressurisées : 4 mm)
2) Tenez fermement l'outil de nettoyage manuel avec votre main, et fixez solidement l'injecteur de carburant avec vos doigts pour empêcher la pression de la bombe nettoyante d'emporter l'injecteur.
3) Faites attention aux dangers des liquides pour le corps humain lors du nettoyage manuel, et prenez des mesures de protection. Ne pas opérer dans des endroits dangereux avec des flammes nues car les bombes pressurisées sont extrêmement inflammables. (Choisissez un endroit ouvert pour faciliter l'évacuation du liquide de nettoyage.)
5.Utilisé avec la sonde de perçage de câble
1) D'abord, tournez le bouton rouge et abaissez la pince à ressort à une position appropriée, afin que la pince à ressort puisse serrer la ligne testée.
2) Revissez le bouton rouge pour vous assurer que la sonde et la ligne testée sont en bon contact.
3) Insérez le câble à fiche banane à son extrémité (le GT103 n'a pas d'affichage de tension et de courant, et vous pouvez lire la tension de la ligne testée avec un multimètre)
4) Branchez l'autre extrémité du câble à fiche banane dans le GT103 (peut également être utilisé avec GT101 ou GT102)
5) Après avoir lu la tension, débranchez le câble, tournez le bouton et abaissez la pince à ressort, puis retirez le fil de test.
1) D'abord, tournez le bouton rouge et abaissez la pince à ressort à une position appropriée, afin que la pince à ressort puisse serrer la ligne testée.
2) Revissez le bouton rouge pour vous assurer que la sonde et la ligne testée sont en bon contact.
3) Insérez le câble à fiche banane à son extrémité (le GT103 n'a pas d'affichage de tension et de courant, et vous pouvez lire la tension de la ligne testée avec un multimètre)
4) Branchez l'autre extrémité du câble à fiche banane dans le GT103 (peut également être utilisé avec GT101 ou GT102)
5) Après avoir lu la tension, débranchez le câble, tournez le bouton et abaissez la pince à ressort, puis retirez le fil de test.
Caractéristiques du produit :
Effectue tous les types de services, y compris l'injection de puissance, la mesure, le test de masse, les vérifications de polarité, le test de continuité et l'activation des composants
D'un simple basculement de l'interrupteur de sortie, vous disposez d'électricité positive et négative via la sonde pour alimenter des composants électriques comme les ventilateurs de refroidissement, les relais, etc.
Utilise simultanément la sonde chaude et la sonde de masse pour activer les composants directement dans votre main
Identifie instantanément les circuits positifs, négatifs et ouverts
Teste instantanément les mauvais contacts à la masse, vous permettant de suivre et localiser rapidement les courts-circuits sans gaspiller de fusibles
Vérifie instantanément la continuité des interrupteurs et des relais.
Protégé par disjoncteur
La lampe de poche intégrée vous permet de travailler dans l'obscurité
L'indicateur de tonalité audio permet de faire défiler le menu sans regarder une fois que les utilisateurs sont familiers avec l'attribution des tonalités du menu
Câble de 6 mètres (peut être étendu via un port de câble extensible) offrant une excellente accessibilité pour tester le long du véhicule
Extrêmement facile à utiliser et très fiable
Utilisé pour les voitures, motos, camions, bus, véhicules de chantier, navires, tracteurs, véhicules miniers et autres véhicules utilisant des circuits DC 6-30 V.
Principales raisons pour lesquelles vous avez besoin du testeur de circuit électrique GODIAG GT103 Mini Pirt :
①Le testeur de circuit électrique GODIAG GT103 PIRT Mini Pirt est un outil spécial de test de maintenance de circuit développé pour les techniciens et ingénieurs en maintenance automobile.
②Il peut être utilisé pour diagnostiquer un circuit ouvert, un court-circuit, détecter le circuit positif et négatif et le courant d'impulsion des lignes d'alimentation ; et prendre en charge le test des lampes d'éclairage, du moteur de lève-vitre, du klaxon, de l'alimentation de l'unité de contrôle ECU et d'autres composants individuels, circuits de composants de véhicule.
③De plus, sa fonction couvre également la détection des relais et des injecteurs de carburant ainsi que le nettoyage des injecteurs de carburant.
④Le courant de sortie peut être inversé pour former une alimentation en boucle, et lorsque le courant dépasse 20 A, il se déclenche automatiquement pour protéger l'appareil et prolonger sa durée de vie.
⑤Il peut détecter tous les systèmes électroniques de 0 à 80 V, réduisant considérablement le temps de détection. La connexion à la batterie de la voiture est simple et facile à utiliser.
Paramètres du produit
Tableau comparatif des produits GoDiag
| Fonctions/Noms du produit | GoDiag GT101 | GoDiag GT102 | GoDiag GT103 |
| Image du produit |  |
 |
 |
| Tension continue (DC) | √ | √ | √ |
| Tension alternative (AC) | X | X | X |
| Sortie de tension positive et négative | √ | √ | √ |
| Activation de composant | √ | √ | √ |
| Affichage de la tension | √ | √ | X |
| Affichage du courant | √ | X |
X
|
| Résistance | X | X | X |
| Détection de circuit ouvert | √ | √ | √ |
| Détection de court-circuit | √ | √ | √ |
| Test d'injecteur de carburant | √ | √ | √ |
| Nettoyage d'injecteur de carburant | √ | √ | √ |
| Test de relais | √ | √ | √ |
| Fonction oscilloscope | X | X | X |
| Lampe de poche | √ | √ | √ |
Paramètres du produit
| Articles | Description |
| Alimentation DC | Alimentation par batterie de voiture DC (convient pour 6-30 V) |
| Consommation d'énergie | 0,5 W |
| Température de fonctionnement | -5 à 50 degrés Celsius |
| Température de stockage | -5 à 60 degrés Celsius |
| Longueur du fil | 620CM |
| Matériau de la coque | Matériaux ABS respectueux de l'environnement |

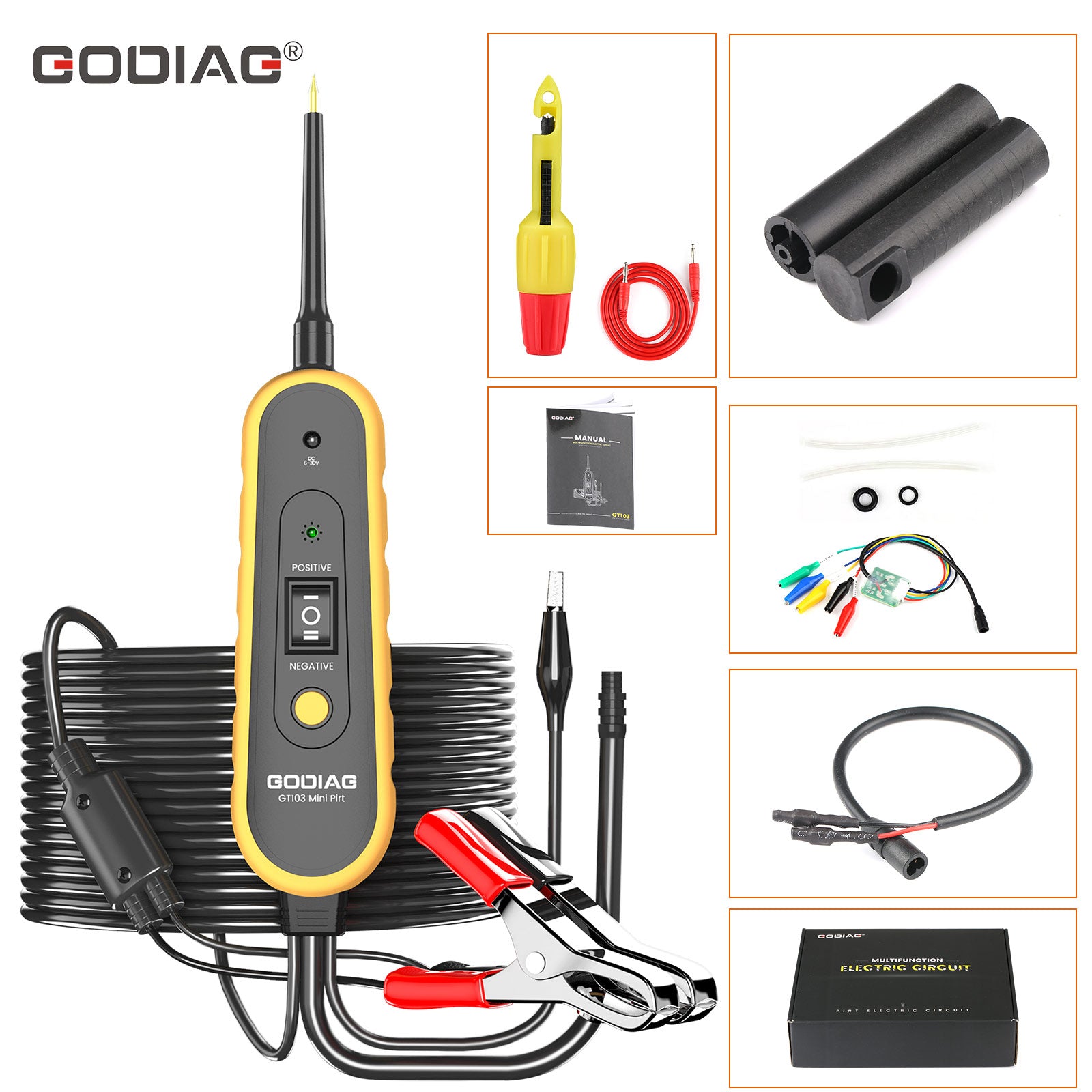

Le paquet comprend :
1 pièce x Unité principale du testeur de circuit électrique GODIAG GT103 Mini Pirt
1 pièce x Pince pour connecter la batterie
1 pièce x Sonde
1 pièce x Capuchon de sonde
1 pièce x Fil de test pour injecteur de carburant
1 pièce x Connecteur de nettoyage d'injecteur de carburant 10mm
1 pièce x Connecteur de nettoyage d'injecteur de carburant 12mm
1 pièce x Adaptateur de test pour relais simple
5 pièces x Fils de connexion pour relais simple
1 pièce x Manuel en anglais
