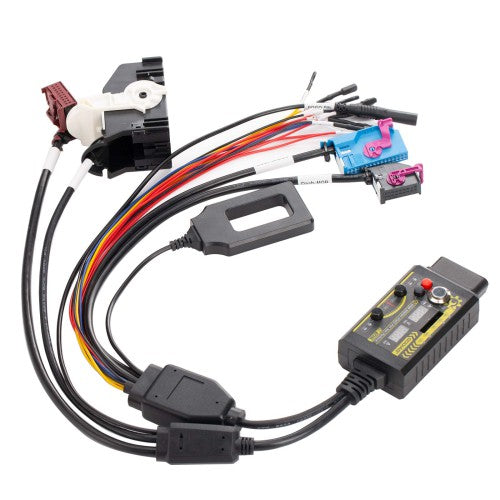

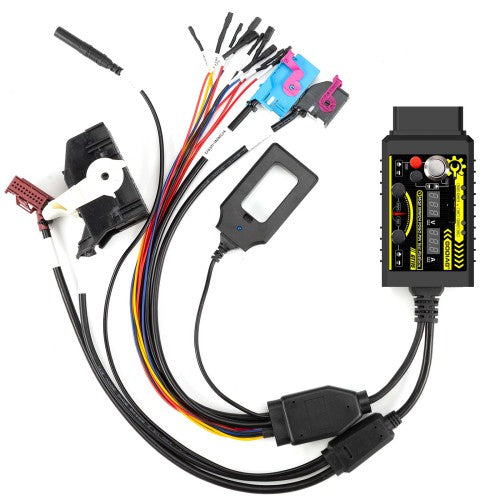

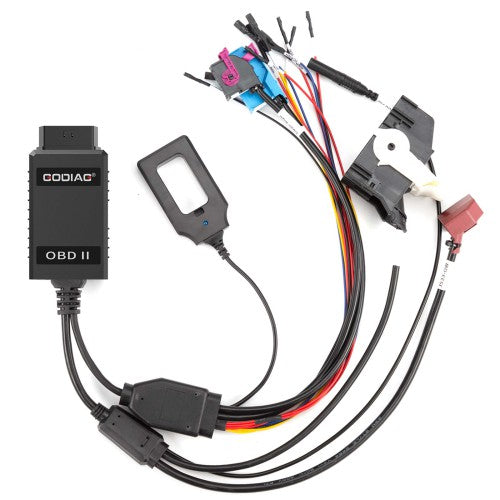

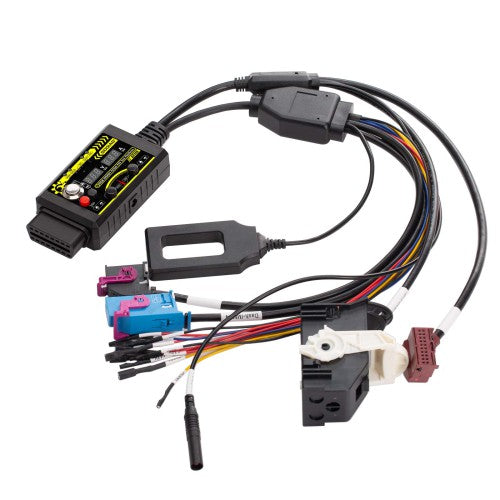

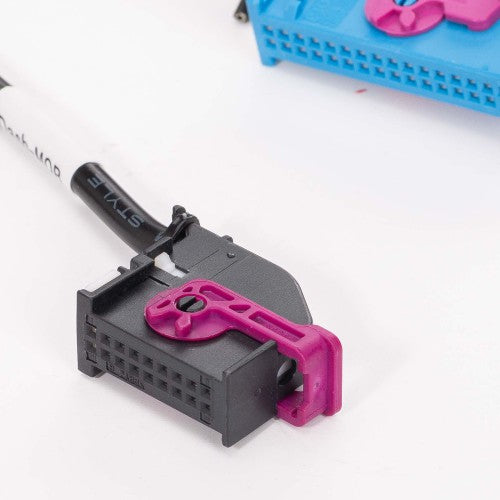

GODIAG GT115 Plateforme de Test 2-en-1 MQB & IMMO4 avec POGO PIN pour Lecture/Écriture de Données VAG CAN-Bus UDS (GT110 Amélioré)

Le GODIAG GT115 est un câble de connexion 2-en-1 professionnel et une plateforme de test conçus pour les systèmes CAN-Bus UDS VAG MQB et IMMO4. Il permet aux serruriers automobiles et aux ingénieurs d’effectuer facilement des opérations hors véhicule, telles que la programmation de l’antidémarrage, l’appariement des clés et les diagnostics, sans intervenir directement à l’intérieur du véhicule.

Équipé d’une technologie POGO PIN avancée, il garantit une lecture et une écriture stables des données directement depuis le tableau de bord, sans endommager les câbles ni nécessiter de soudage fastidieux.

Principales caractéristiques et points forts

• Conception POGO PIN avancée : Lisez et écrivez les données du tableau de bord avec précision. Elle offre une fixation beaucoup plus sûre et évite d’endommager le câblage d’origine du véhicule.
• Compatibilité avec deux systèmes : Prend en charge de manière fluide les plateformes VAG MQB et IMMO4 de 4e génération.

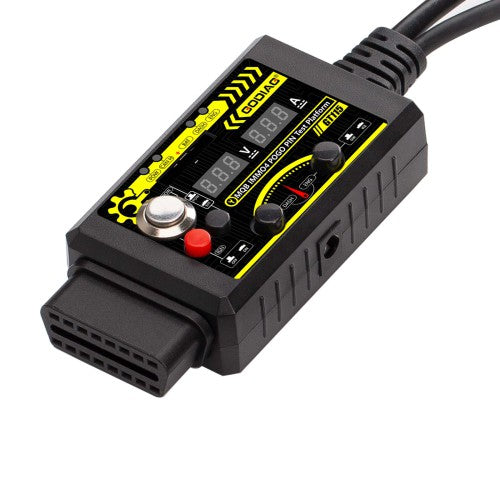

• Surveillance en temps réel : Deux affichages numériques indiquent en temps réel la tension d’alimentation actuelle et le courant de fonctionnement pour des diagnostics plus sûrs.
• Praticité sur établi : Déplacez vos travaux de diagnostic de l’habitacle exigu de la voiture vers le confort de votre établi.
• Détection de la tension de la batterie : Détection intégrée des piles CR2032 des télécommandes de clés afin de garantir des performances optimales pendant la programmation.

Fonctions complètes du produit

1. Détection simultanée : Testez et détectez facilement les clés et les modules d’antidémarrage du véhicule simultanément.
2. Diagnostics autonomes : Effectuez des diagnostics indépendants du moteur et des modules d’extension de puissance.
3. Communication avec la passerelle : Effectuez des diagnostics de communication et des tests de programmation des modules moteur/de puissance via le module passerelle.
4. Test BCM vers passerelle : Connectez le module BCM à la passerelle pour effectuer facilement des tests de programmation et de communication (Remarque : appuyez sur l’interrupteur correspondant lorsque cela est nécessaire).
5. Détection du module passerelle : Vérifiez rapidement l’état et le bon fonctionnement du module passerelle.

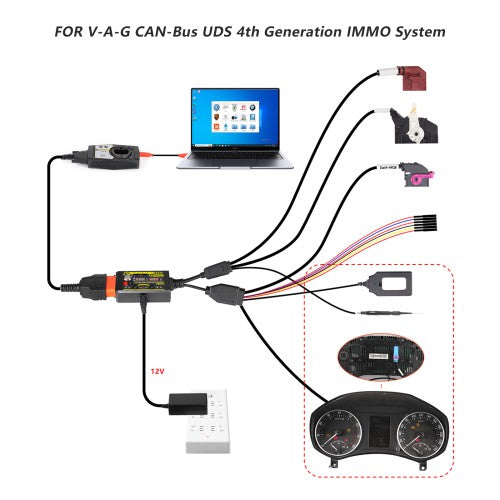

 Guide étape par étape : comment utiliser le POGO PIN

Suivez ces étapes pour accéder en toute sécurité au mode de lecture/écriture POGO PIN :

1. Préparation : Branchez l’alimentation. (Assurez-vous que l’interrupteur d’alimentation principal est sur OFF).
2. Mise du contact : Mettez sur ON l’interrupteur d’alimentation d’allumage IGN.

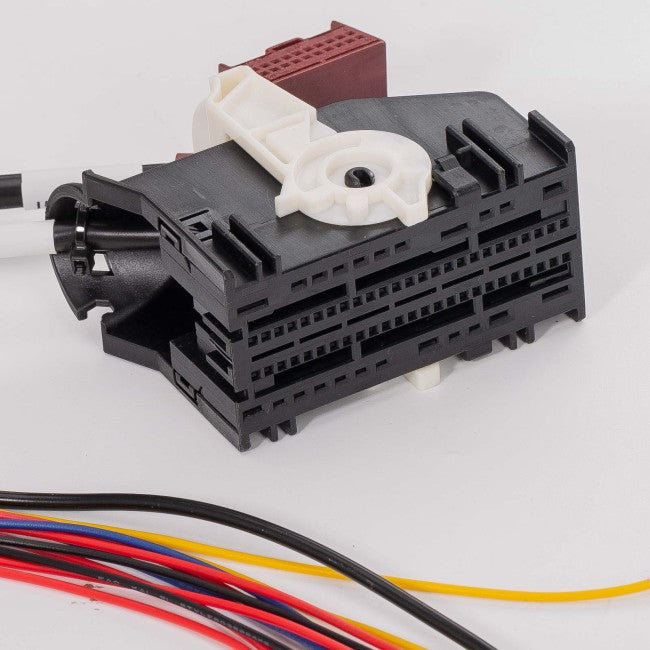

3. Branchement : Connectez fermement la fiche du combiné d’instruments.
4. Alignement : Repérez le point de connexion POGO PIN prévu sur le tableau de bord et alignez-le fermement avec la sonde.
5. Activation : Allumez l’interrupteur d’alimentation principal pendant 3 à 5 secondes. Lorsque le voyant ABS commence à clignoter, vous êtes bien passé en mode de lecture/écriture POGO PIN.

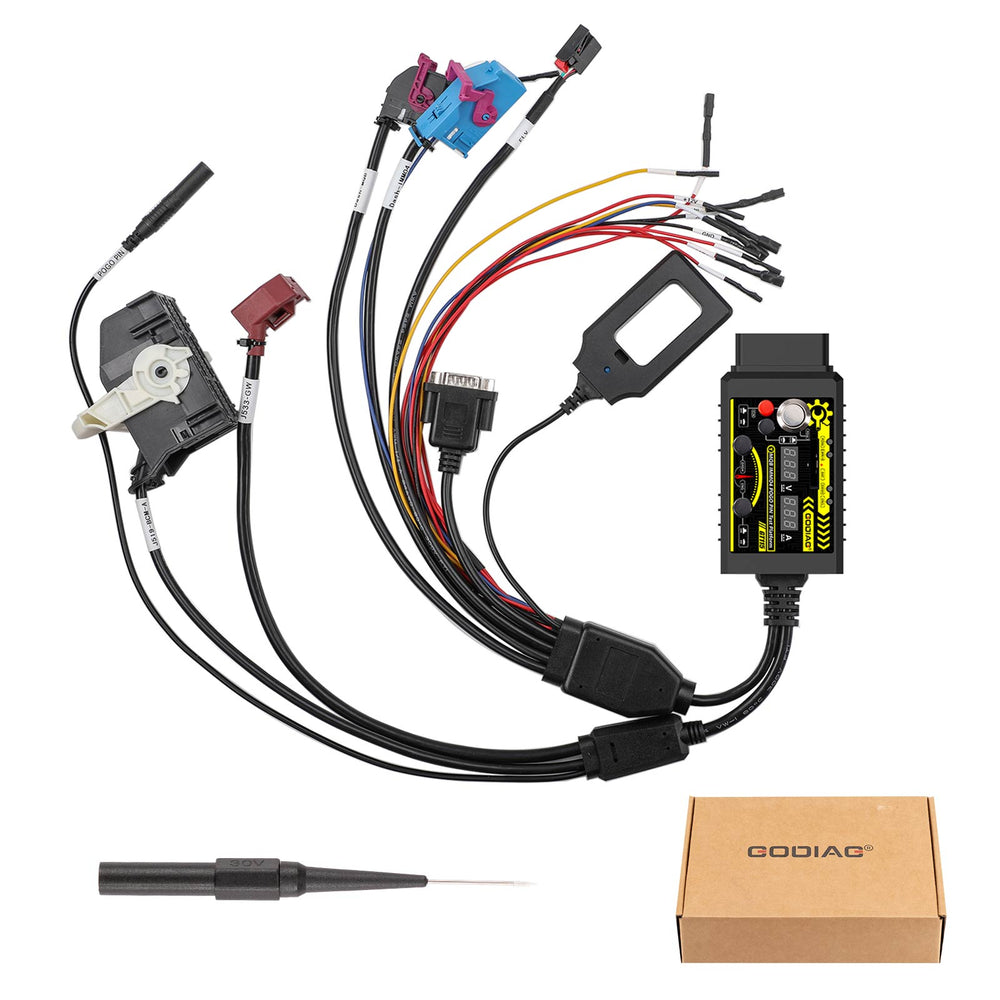

Contenu de l’emballage :

• 1 câble principal de la plateforme de test GODIAG GT115

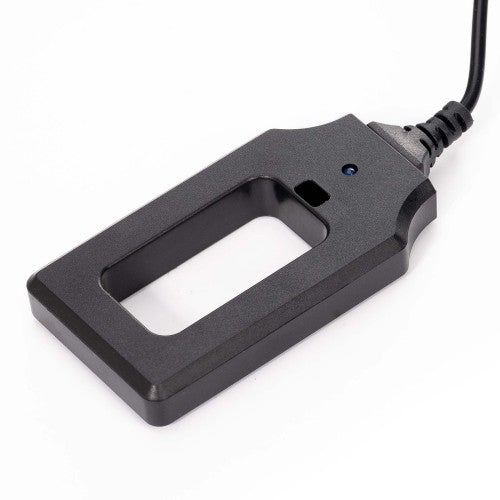

• 1 ensemble de sonde POGO PIN
