OBDSTAR MT203 simulateur CAN Driver/Gateway support tableau de bord, audio, levier de vitesse, panneau climatisation et autres fonctions de test

Simulateur de pilote CAN et passerelle OBDSTAR MT203

Outil professionnel de test sur banc ECU et diagnostic automobile

L’OBDSTAR MT203 est un simulateur de pilote CAN et de passerelle compact mais puissant, conçu pour le diagnostic professionnel de l’électronique automobile, la réparation ECU et les tests sur banc. Équipé d’un microcontrôleur haute performance STM32H723, le MT203 offre une vitesse de traitement rapide, une communication stable et une large compatibilité protocolaire pour les systèmes de véhicules modernes.

Idéal pour les serruriers automobiles, les spécialistes de la réparation ECU et les techniciens en électronique, le MT203 prend en charge les protocoles CAN standard, CAN basse vitesse (CAN tolérant aux pannes) et CAN FD, en faisant un outil essentiel pour les diagnostics automobiles avancés et les tests de modules.

L’appareil inclut également 2 ans de mises à jour logicielles gratuites pour une utilisation à long terme et une couverture étendue des véhicules.

Code distributeur : 0086A002

Caractéristiques principales
Matériel haute performance

Alimenté par un microcontrôleur haute vitesse STM32H723 pour des temps de réponse rapides et un fonctionnement fiable lors des diagnostics et des tests sur banc.

Support multi-protocoles CAN

Prend en charge plusieurs protocoles de communication automobile, notamment :

• CAN standard

• CAN basse vitesse (CAN tolérant aux pannes)

• CAN FD

Simulation de passerelle flexible

Offre un balayage automatique des protocoles, une sélection manuelle du débit en bauds et une configuration personnalisée du débit en bauds pour une simulation avancée de passerelle et une communication ECU.

Résistance terminale 120Ω intégrée

Le design intégré avec interrupteur de résistance 120Ω élimine le besoin de résistances externes, améliorant la commodité lors des opérations sur banc.

Interface conviviale

Une navigation simple dans le menu et une opération intuitive rendent le MT203 facile à utiliser tant pour les techniciens expérimentés que pour les ateliers de réparation avancés.

Mises à jour logicielles faciles

Prend en charge les mises à jour logicielles en un clic via une connexion mini USB et une plateforme logicielle PC.

Applications typiques
Test et réparation sur banc d'ECU

Simule la communication de passerelle pour le diagnostic sur banc et la réparation de modules tels que :

• Modules d'airbag

• Tableaux de bord

• BCM (modules de contrôle de carrosserie)

• Autres ECU basés sur CAN


Test du pilote CAN

Prend en charge le test sur banc et l'activation des composants électroniques automobiles, notamment :

Tableaux de bord / instruments
Systèmes audio et multimédia
Sélecteurs de vitesses électroniques
Panneaux de commande AC

Test des composants de véhicules électriques

Adapté au diagnostic et à la réparation des systèmes électroniques liés aux véhicules électriques, notamment :

Compresseurs électriques
Convertisseurs DCDC
Chargeurs embarqués (OBC)
Marques de véhicules prises en charge

Compatible avec un large éventail de constructeurs automobiles, notamment :

AUDI
BMW
MERCEDES-BENZ
FORD
PORSCHE
JAGUAR
LAND ROVER
VOLKSWAGEN
VOLVO
DODGE
LAMBORGHINI
ROLLS-ROYCE

Et bien d'autres.

Protocoles et fonctions pris en charge

1. Protocoles de simulation de passerelle
CAN standard / CAN standard

Combinaisons de débits en bauds prises en charge :

500K / 250K
500K / 125K
Configuration personnalisée du débit en bauds
CAN standard / CAN tolérant aux pannes (CAN basse vitesse)

Combinaisons de débits en bauds prises en charge :

500K / 83,3K
500K / 100K
500K / 125K
125K / 125K
Configuration personnalisée du débit en bauds
CAN standard / CAN FD

Combinaisons de débits en bauds prises en charge :

500K / 5M
500K / 2M
Configuration personnalisée du débit en bauds

2. Fonctions du pilote CAN

Le MT203 prend en charge l'activation du pilote CAN et le diagnostic sur banc pour une large gamme de modules électroniques automobiles, notamment :

Tableaux de bord
Systèmes audio
Leviers de vitesses électroniques
Panneaux de climatisation

Compatible avec les grandes marques automobiles telles que AUDI, BMW, MERCEDES-BENZ, FORD, PORSCHE, JAGUAR, LAND ROVER, VOLKSWAGEN, VOLVO, DODGE, LAMBORGHINI et ROLLS-ROYCE.

Pourquoi choisir l'OBDSTAR MT203 ?
Solution professionnelle de test sur banc d'ECU
Prend en charge CAN, CAN basse vitesse et CAN FD
Compact, portable et facile à utiliser
Idéal pour les ateliers de réparation électronique automobile
Large compatibilité avec véhicules et modules
Support logiciel continu avec mises à jour gratuites

Affichage des fonctions : (depuis l'application OBDSTAR)
Page principale :

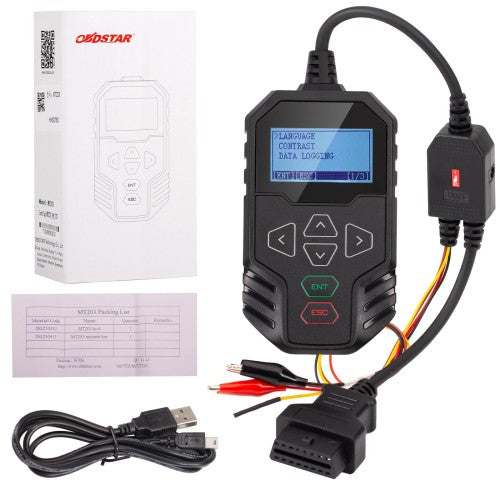

Contenu du paquet
1 pc x unité principale OBDSTAR MT203
1 pc x câble de mise à niveau Mini USB
