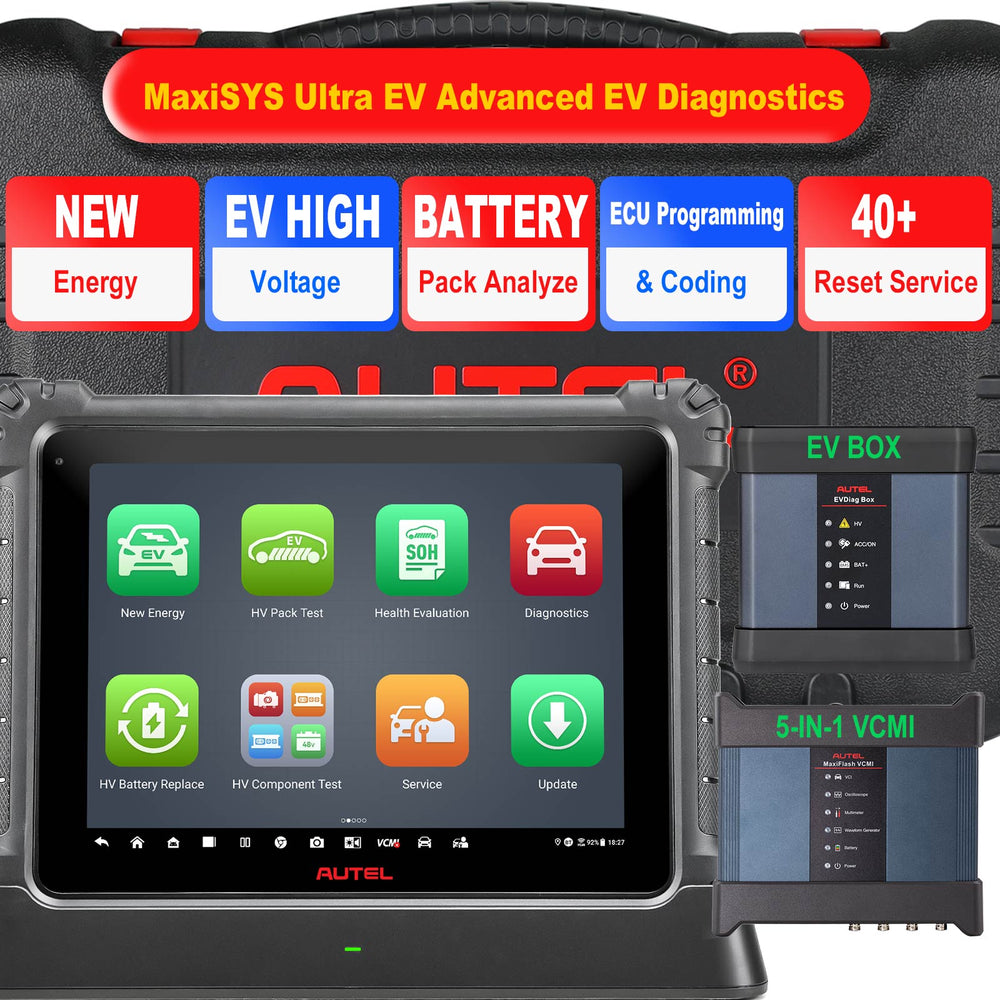

AUTEL MaxiSYS Ultra EV 고전압 시스템용 MaxiFlash VCMI 포함 고급 진단, 배터리 팩, SOC 및 SOH 분석
$4,809.00
$4,999.00
Package: 72cm*53cm*42cm (인치: 28.35*20.87*16.54)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
Autel MaxiSys Ultra EV는 전기, 하이브리드, 가솔린 및 디젤 차량용으로 설계된 차세대 고급 진단 스캐너입니다. MaxiSys Ultra EV는 확장된 토폴로지 매핑과 배터리 팩 분석 기능을 제공하여 전기 및 하이브리드 차량에 대한 종합적인 분석을 지원합니다. 테스트는 OBD를 통해 수행하거나, 포함된 전용 케이블과 점퍼를 사용하여 직접 수행할 수 있습니다. 안전하고 확실한 테스트를 위해 Ultra EV 터치스크린에는 상세 그래픽과 심층적인 연결 안내가 표시됩니다. 이 12.7인치 MaxiSys Ultra 태블릿에는 Bluetooth를 지원하는 차량 통신 인터페이스이자 J2534 패스스루 프로그래밍 장치인 MaxiFlash VCMI(5-in-1) 측정 장치와 전용 EVDiag 박스가 탑재되어 있습니다.
Autel MaxiSys Ultra EV 기능(Autel Ultra EV / UltraEV):
- 미국, 유럽 및 아시아의 전기, 가솔린, 디젤 및 하이브리드 차량을 위한 고급 진단
- 코드 판독 및 삭제, 실시간 데이터 확인 기능을 포함한 EV 고전압 시스템의 신속한 분석
- 고전압 시스템 블록, 구성 요소 및 소켓에 대한 종합 도면과 단계별 시스템 분해 지침을 제공합니다.
- 정확하고 실제적인 배터리 상태 확인을 위한 충전 상태(SoC) 및 배터리 상태(SoH) 분석
- 배터리 팩 분석은 OBD를 통해 수행하거나, 포함된 전용 케이블과 점퍼를 사용하여 배터리 팩에 직접 연결해 수행할 수 있습니다. Ultra EV 화면에는 안전하고 확실한 테스트를 위한 상세 그래픽과 심층적인 연결 안내가 표시됩니다.
- 대화형 데이터 로깅 세션을 통해 Autel 지원팀에 직접 연결하여 진단 버그와 오류를 실시간으로 문제 해결할 수 있습니다.
- 모든 데이터 파일, 고객 정보 및 차량 기록을 체계적으로 관리하여 정비소 운영을 최적화할 수 있도록 설계된 원스톱 멀티태스킹 기능입니다.
- 클라우드 기반 데이터 관리자는 고객 및 차량 기록, 스캐너 데이터와 정비사 메모를 저장합니다.
MS909EV와 Ultra EV 제품 비교
| 모델 | MS909EV | Ultra EV |
| 연결 | Bluetooth MaxiFlash VCI | Bluetooth MaxiFlash VCMI |
| 화면 | 9.7인치 터치스크린 | 12.9인치 터치스크린 |
| 배터리 | 15,000mAh | 18,000mAh |
| 프로세서 | 2.2GHz+1.8GHz 옥타 코어 | 2.2GHz+1.8GHz 옥타 코어 |
| 메모리 | 128GB SSD/4GB RAM | 256GB SSD/4GB RAM |
| 카메라 | 후면 16MP/전면 16MP | 후면 16MP/전면 5MP |
| 도킹 스테이션 | × | 포함 |
| EVDiag 박스 | 포함 | 포함 |
| 운영 체제 | Android 10.0 | Android 7.0 |
| 자동 감지 | 자동 VIN/자동 스캔 VIN 스캔/번호판 스캔 |
자동 VIN/자동 스캔 VIN 스캔/번호판 스캔 |
| 보안 게이트웨이 액세스 | 승인된 FCA 액세스 AutoAuth 계정 사용 |
승인된 FCA 액세스 AutoAuth 계정 사용 |
| 번호판 리더 | 일부 차량에서 사용 가능 | 일부 차량에서 사용 가능 |
| 차량 지원 범위 | 미국, 유럽 및 아시아의 전기, 가솔린, 디젤 및 하이브리드 차량 | 미국, 유럽 및 아시아의 전기, 가솔린, 디젤 및 하이브리드 차량 |
| OBDII 테스트 모드 | 전체 10가지 테스트 모드 | 전체 10가지 테스트 모드 |
| 서비스 리셋 | 36가지 서비스 기능 | 36가지 서비스 기능 |
| 디젤 미립자 | 디젤 배출가스 리셋 경상용 및 중형 차량 |
디젤 배출가스 리셋 경상용 및 중형 차량 |
| 시스템 진단 | 모든 시스템의 모든 모듈에 액세스 | 모든 시스템의 모든 모듈에 액세스 |
| 고전압 시스템 진단 | 고전압 시스템 블록 도면 | 고전압 시스템 블록 도면 |
| 배터리 팩 진단 | SOC 및 SOH 분석 | SOC 및 SOH 분석 |
| 구성 요소 활성화 | 양방향 제어 | 양방향 제어 |
| 향상된 기능 | 코딩 및 설정 | 코딩 및 설정 |
| ADAS 캘리브레이션 | ADAS 업그레이드 및 프레임 키트 별도 구매 필요 |
ADAS 업그레이드 및 프레임 키트 별도 구매 필요 |
| 클라우드 서비스 | 원격 프로그래밍 및 보고서 저장 | 원격 프로그래밍 및 보고서 저장 |
| 토폴로지 모듈 매핑 | 지원 차량의 전체 시스템 상태를 색상으로 구분하여 표시하는 화면 | 지원 차량의 전체 시스템 상태를 색상으로 구분하여 표시하는 화면 |
| 오실로스코프 | × | 5-in-1 VCMI 장치, VCI 멀티미터, 파형 발생기, CAN 버스 테스터 |
Autel MaxiSys Ultra EV 기능:
배터리 팩 진단용 EVDiag Box 및 어댑터
EV 진단 업그레이드 키트에는 특정 전기차의 배터리 팩을 분석할 수 있는 휴대용 케이스와 EVDiag Box 및 어댑터가 포함되어 있습니다. EVDiag Box는 MaxiSys Ultra, MaxiSys Ultra ADAS, MaxiSys MS919 및 MaxiSys MS909 태블릿과 호환됩니다. EVDiag Box는 MaxiFlash VCI 또는 VCMI에 연결됩니다.
BMW 및 VW용 어댑터와 브레이크아웃 리드가 포함된 EVDiag Box
휴대용 케이스 포함
Ultra 시리즈 제품과 호환되어 배터리 팩 진단을 수행합니다.
실제 배터리 상태를 확인하기 위한 충전 상태 및 배터리 상태 분석
MS909 또는 MS919EV, MaxiSys Ultra를 이미 구매한 고객은 EV 박스만 구매하여 장치를 MS909EV, MS919EV 및 MaxiSys Ultra EV로 업그레이드할 수 있습니다.
MS909/MS919/ MaxiSys Ultra에서 EV 박스를 활성화하는 방법: 태블릿 포털에 EV 박스 일련번호를 직접 입력하여 업그레이드합니다. EV 진단 업그레이드 키트를 선택하십시오.
고전압 진단
고전압 시스템 진단을 통해 코드를 한 번에 읽고 삭제하며 SOC, SOH, 전압 및 배터리 팩 상태를 표시하여 고장 위치를 파악할 수 있습니다. EV는 고전압 시스템 블록 다이어그램, 부품 도면, 플러그인 도면, 분해 가이드 등을 제공하여 작업을 더욱 쉽게 합니다. 또한 스캔 툴은 오프라인 배터리 팩 진단을 지원하여 각 배터리 설치를 효율적으로 완료할 수 있습니다.
고전압 시스템 진단을 통해 코드를 한 번에 읽고 삭제하며 SOC, SOH, 전압 및 배터리 팩 상태를 표시하여 고장 위치를 파악할 수 있습니다. EV는 고전압 시스템 블록 다이어그램, 부품 도면, 플러그인 도면, 분해 가이드 등을 제공하여 작업을 더욱 쉽게 합니다. 또한 스캔 툴은 오프라인 배터리 팩 진단을 지원하여 각 배터리 설치를 효율적으로 완료할 수 있습니다.
고급 5-in-1 VCMI
고급 차량 스캔 툴 Autel MaxiSys Ultra의 VCMI에는 VCI 기능, 오실로스코프, 파형 발생기, 멀티미터 및 CAN BUS CHECK가 통합되어 더욱 강력한 장비를 제공합니다.
고급 차량 스캔 툴 Autel MaxiSys Ultra의 VCMI에는 VCI 기능, 오실로스코프, 파형 발생기, 멀티미터 및 CAN BUS CHECK가 통합되어 더욱 강력한 장비를 제공합니다.
VCI 연결(Wi-Fi / BT / USB):듀얼 무선 모드를 지원합니다. 새로운 본체와 통신 박스는 Wi-Fi로 연결되며, Wi-Fi 통신 전송 속도가 더 빠르고\안정적이며\간섭 방지 성능이 뛰어납니다. 실제 테스트에서 무선 통신 거리는 50m 이상이고 진단 속도는 30% 이상 향상되었습니다.
오실로스코프:
VCMI에 통합된 오실로스코프는 넓은 대역폭, 높은 샘플링 속도, 대용량 저장 공간, 방대한 사전 설정 사례의 4가지 핵심 기술을 통해 확대 및 재생, 고급 트리거링이라는 2가지 주요 기능을 지원하여 복잡한 고장 해결 효율을 향상합니다.
파형 발생기:
DC 전압, 구형파, 구형파(X+Y), 삼각파, 액추에이터 구동 및 임의 파형을 포함한 여러 신호 모드를 지원합니다. 다양한 센서와 ECU 모듈의 신호를 시뮬레이션하여 부품을 교체하지 않고도 하드웨어 문제인지 직관적으로 판단할 수 있습니다.
멀티미터:
멀티미터는 주로 전압, 전류, 저항, 주파수, 다이오드, 듀티 사이클, 펄스 폭 및 연결 상태를 측정하는 데 사용됩니다.
CAN BUS 점검:
OBD 인터페이스의 신호를 감지하여 통신 상태가 정상인지 빠르게 확인할 수 있습니다. 신호가 정상이면 표시등이 깜박이고, 신호가 없으면 핀이 올바르게 설정되었는지 확인하세요.
새로운 토폴로지 모듈 매핑
OEM 진단 도구용으로 특별히 설계된 새로운 토폴로지 모듈 목록 CAN BUS 트리는 테스트 차량에서 사용 가능한 모든 제어 장치를 서로 다른 색상으로 표시하여, 사용자가 시스템 수와 스캔된 시스템 및 스캔 결과를 한눈에 확인할 수 있도록 도와줍니다.
현재 모듈 상태를 직관적으로 표시합니다(특정 모듈에 DTC가 있는지 여부와 DTC 개수를 포함).
모듈 간 통신 구조를 체계적으로 표시합니다.
고장 코드를 직접 표시하고 시스템 실행 기능으로 진입할 수 있습니다.
확대 및 축소를 통해 색상으로 구분된 모듈 상태 트리를 명확하게 확인할 수 있습니다.
BMW, Ford, Audi, Chrysler, Nissan, Honda, Toyota, Lexus, Land Rover, Jaguar, Benz, VW 등과 호환됩니다.
ECU 프로그래밍 및 코딩
Autel 진단 스캐너 Ultra EV에는 J2534 ECU 프로그래밍 장치와 BMW 이더넷 케이블(F 시리즈 코딩 프로그래밍용)이 포함되어 있어 전자 제어 장치(ECU)의 기존 소프트웨어/펌웨어를 교체하고, 새로운 Benz / BMW ECU를 프로그래밍하며, 소프트웨어로 제어되는 주행성 문제와 배출가스 문제를 해결할 수 있습니다. 또한 차량의 컴퓨터 소프트웨어를 최신 버전으로 업데이트할 수 있습니다.
참고: ECU 프로그래밍은 BMW / Mercedes Benz에만 지원됩니다.
완전한 양방향 제어(액티브 테스트)
Autel Maxisys Ultra EV 차량 진단 스캐너는 양방향 제어 기능을 갖추고 있어 ABS, 창문, 도어, 루프와 같은 시스템 또는 부품의 작동 상태를 확인하는 액티브 테스트를 수행할 수 있습니다. ECU 데이터를 읽거나 솔레노이드 및 릴레이 전환과 같은 액추에이터의 작동을 모니터링하여 시스템 또는 부품의 이상 여부를 판단합니다.
참고: 사용 가능한 테스트는 제조사, 연식 및 모델에 따라 다르며, 메뉴에는 사용 가능한 테스트만 표시됩니다. 차량과의 호환성을 확인하려면 Autel 웹사이트를 참조하거나 당사에 직접 문의해 주세요.
40개 이상의 서비스 기능
Autel 최고급 차량 진단 스캔 도구인 MaxiSys Ultra EV는 모든 기능을 갖췄습니다! 강력한 40개 이상의 서비스 기능과 다양한 리셋·적응·재학습 기능으로 오일 리셋, EPB, SAS, 공연비 설정, 스로틀, 서스펜션, 헤드램프, 인젝터 코딩, 출력 밸런스 등의 문제를 한 번에 해결할 수 있습니다. 또한 양방향 제어 기능을 지원하는 Autel Ultra EV는 PCM, 인젝터, 점화 코일, 연료 펌프, 에어컨 클러치 등 다양한 특수 액티브 테스트를 수행하여 문제를 빠르게 찾아냅니다. 더불어 OE 방식의 전체 시스템 진단으로 사용 가능한 모든 모듈에 쉽게 접근하여 문제를 확인하고 해결할 수 있습니다. 서비스 기능은 모든 차량에 공통으로 제공되지 않습니다.
모듈 간 통신 구조를 체계적으로 표시합니다.
고장 코드를 직접 표시하고 시스템 실행 기능으로 진입할 수 있습니다.
확대 및 축소를 통해 색상으로 구분된 모듈 상태 트리를 명확하게 확인할 수 있습니다.
BMW, Ford, Audi, Chrysler, Nissan, Honda, Toyota, Lexus, Land Rover, Jaguar, Benz, VW 등과 호환됩니다.
ECU 프로그래밍 및 코딩
Autel 진단 스캐너 Ultra EV에는 J2534 ECU 프로그래밍 장치와 BMW 이더넷 케이블(F 시리즈 코딩 프로그래밍용)이 포함되어 있어 전자 제어 장치(ECU)의 기존 소프트웨어/펌웨어를 교체하고, 새로운 Benz / BMW ECU를 프로그래밍하며, 소프트웨어로 제어되는 주행성 문제와 배출가스 문제를 해결할 수 있습니다. 또한 차량의 컴퓨터 소프트웨어를 최신 버전으로 업데이트할 수 있습니다.
참고: ECU 프로그래밍은 BMW / Mercedes Benz에만 지원됩니다.
완전한 양방향 제어(액티브 테스트)
Autel Maxisys Ultra EV 차량 진단 스캐너는 양방향 제어 기능을 갖추고 있어 ABS, 창문, 도어, 루프와 같은 시스템 또는 부품의 작동 상태를 확인하는 액티브 테스트를 수행할 수 있습니다. ECU 데이터를 읽거나 솔레노이드 및 릴레이 전환과 같은 액추에이터의 작동을 모니터링하여 시스템 또는 부품의 이상 여부를 판단합니다.
참고: 사용 가능한 테스트는 제조사, 연식 및 모델에 따라 다르며, 메뉴에는 사용 가능한 테스트만 표시됩니다. 차량과의 호환성을 확인하려면 Autel 웹사이트를 참조하거나 당사에 직접 문의해 주세요.
40개 이상의 서비스 기능
Autel 최고급 차량 진단 스캔 도구인 MaxiSys Ultra EV는 모든 기능을 갖췄습니다! 강력한 40개 이상의 서비스 기능과 다양한 리셋·적응·재학습 기능으로 오일 리셋, EPB, SAS, 공연비 설정, 스로틀, 서스펜션, 헤드램프, 인젝터 코딩, 출력 밸런스 등의 문제를 한 번에 해결할 수 있습니다. 또한 양방향 제어 기능을 지원하는 Autel Ultra EV는 PCM, 인젝터, 점화 코일, 연료 펌프, 에어컨 클러치 등 다양한 특수 액티브 테스트를 수행하여 문제를 빠르게 찾아냅니다. 더불어 OE 방식의 전체 시스템 진단으로 사용 가능한 모든 모듈에 쉽게 접근하여 문제를 확인하고 해결할 수 있습니다. 서비스 기능은 모든 차량에 공통으로 제공되지 않습니다.
프리미엄 하드웨어 성능
프리미엄 진단 장치인 Autel MaxiSys Ultra EV (UltraEV)는 빠른 작동을 위한 Samsung Exynos 8895V 프로세서, 다양한 프로그램과 데이터를 저장할 수 있는 256GB 온보드 메모리, 하루 종일 중단 없이 작동할 수 있는 18000mAh 배터리 등 고성능 하드웨어를 탑재했습니다. 2732 x 2048 해상도의 12.7인치 터치스크린은 크고 선명한 화면을 제공하여 원활한 탐색을 지원합니다. 또한 분할 화면 표시와 멀티태스킹 기능으로 기술자의 작업 효율을 크게 향상시킵니다.
광범위한 지원 범위 및 OE 수준의 호환성
Autel Ultra EV 풀 시스템 스캐너는 D-PDU, SAE J2534, RP1210, DoIP 및 CAN FD 프로토콜을 지원하여 시중 대부분의 제조사 차량을 포괄적으로 지원합니다. 이러한 폭넓은 호환성으로 OE 공장 도구와 원활하게 연동하여 고급 서비스 및 프로그래밍을 수행할 수 있습니다. 슈퍼카, 경량 차량 및 일부 중형 차량을 포함하여 미국 내수, 아시아 및 유럽 차량 80개 이상의 모델을 지원합니다.
기술 사양
운영 체제: Android 7.0
프로세서: Samsung Exynos8895V 옥타 코어 프로세서 (2.3GHz 쿼드 코어 Mongoose + 1.7GHz 쿼드 코어 A53)
메모리: 4GB RAM 및 256GB 온보드 메모리
디스플레이: 2732 x 2048 해상도의 12.7인치 TFT-LCD 및 정전식 터치스크린
연결성: Wi-Fi x2 (802.11 a/b/g/n/ac 2x2 MIMO), BT v.2.1 + EDR, GPS, USB 2.0 (USB HOST Type-A 2개, USB 미니 디바이스 1개), HDMI 2.0, SD 카드 (최대 256GB 지원)
카메라: 후면: 1600만 화소, 플래시가 있는 자동 초점; 전면: 500만 화소
전원 및 배터리: 18000mAh 3.8V 리튬 폴리머 배터리; 0°C~45°C의 온도에서 12V AC/DC 전원 공급 장치로 충전
작동 온도: 0~50°C (32~122°F)
보관 온도: -20~60°C (-4~140°F)
구성품:
본체 1개
MaxiFlash VCMI 1개
도킹 스테이션 1개
메인 케이블 V2.0 1개
USB 2.0 케이블 V2 1개
AC/DC 어댑터(12V) 1개
보조 전원 콘센트 어댑터 1개
퓨즈 6x30mm 2개
클램프 케이블 1개
스코프 테스트 리드 4개
멀티미터 테스트 리드 2개
2차 점화 픽업 2개
감쇠기 20:1 2개
브레이크아웃 리드 6개 4세트
멀티미터 프로브 2개 1세트
유연한 백피닝 프로브 2개 2세트
백피닝 프로브 빨간색/초록색/파란색/노란색/검은색 5개 1세트
백피닝 프로브 나사 2개
백피닝 프로브 교체용 바늘 20개
소형 악어 클립 2개 2세트
대형 돌핀 클립 2개 1세트
빠른 참조 가이드 1개
포장 목록 1개
부드러운 천 1개
공구함 1개
USB-이더넷 어댑터 1개
휴대용 케이스 1개 687x170x470mm
EV 진단 업그레이드 키트
EVDiag 박스 1개
브레이크아웃 리드 1 6개
브레이크아웃 리드 2 6개
브레이크아웃 리드 3 6개
브레이크아웃 리드 4 6개
EVDiag 박스 메인 케이블 1개 BPTC0001/01
브레이크아웃 리드 연장 코드 3개
듀얼 바나나 플러그 4개
어댑터 1개 BPTC0101/01
어댑터 1개 BPTC0102/01
어댑터 1개 BPTC0103/01
어댑터 1개 BPTC0201/01
어댑터 1개 BPTC0202/01
어댑터 1개 BPTC0203/01
어댑터 1개 BPTC0204/01
어댑터 1개 BPTC0205/01
어댑터 1개 BPTC1101/01
어댑터 BPTC1102/01 1개
DB25 스네이크 케이블 BPTJ0001/01 1개
포장 목록 1개
휴대용 케이스 1개
Autel Maxisys Ultra EV FAQ
Q: MS909EV와 Ultra EV의 차이점은 무엇인가요?
A：2024년 최신 Autel MaxiSys Ultra EV Scanner는 MS909EV에서 업그레이드되었으며, 진단 성능을 향상시키는 새로운 기능이 추가되었습니다. 주요 기능은 다음과 같습니다.
1) 고속 하드웨어. MS909EV와 비교하여 Autel MaxiSys Ultra EV는 더 큰 4+256G 메모리를 제공합니다.
2) Autel MaxiSys Ultra EV는 WIFI 보고서 인쇄, 사전 및 사후 스캔, 원격 전문가 및 Docking Station 등 더 많은 기능을 지원합니다.
3) Autel MaxiSys Ultra EV에는 VCI, 오실로스코프, 파형 발생기, 멀티미터 및 OBD2 CAN BUS Check를 결합한 고급 5-in-1 VCMI가 탑재되어 시장에 출시된 차량의 99%에서 매우 정밀하고 종합적인 진단 및 서비스를 수행할 수 있습니다.
종합하면, 2024년 최신 Autel Scanner Ultra EV는 OE 수준의 진단 기능과 EVDiag Kit를 제공하므로 신에너지 사업을 확장하려는 기술자와 정비소에 ULTRA EV는 좋은 선택입니다.
Q: 타이어 공기압 기능을 사용하고 새 센서를 학습시킬 수 있나요?
A：Autel MaxiSys Ultra EV Scanner는 TPMS 재설정을 수행할 수 있지만, 센서를 프로그래밍하거나 센서 교체 후 OBD 재학습을 수행하려면 TS508 및 TS608과 같은 Autel TPMS 툴을 함께 사용하는 것이 좋습니다.
자세한 차량 적용 범위와 기능은 아래 링크에서 확인하세요.
https://autel.com/vehicle-coverage/coverage2
제품 모델과 차량의 상세 모델 정보를 선택한 후 검색을 클릭하면 지원되는 기능을 확인할 수 있습니다.
Q: 이 시스템으로 모든 차량 컴퓨터를 재프로그래밍하고 업데이트할 수 있나요?
A：Autel MaxiSys Ultra EV Scanner Ultra EV는 Benz 및 BWM의 온라인 ECU 프로그래밍을 지원합니다.
다른 차량의 경우 관련 제조업체 소프트웨어와 함께 VCMI 툴을 사용하여 ECU 프로그래밍을 수행해야 합니다.
자세한 차량 적용 범위와 기능은 아래 링크에서 확인하세요: https://autel.com/vehicle-coverage/coverage2. 제품 모델과 차량의 상세 모델 정보를 선택한 후 검색을 클릭하면 지원되는 기능을 확인할 수 있습니다.
Q: Ultra EV는 Ultra를 기반으로 어떤 업그레이드가 이루어졌나요?
A：2024년 최신 Autel Scanner Ultra EV는 Autel Ultra에서 업그레이드되었으며, 진단 성능을 향상시키는 새로운 기능이 추가되었습니다. 주요 기능은 다음과 같습니다.
5-in-1 VCMI를 제외하고, 2024년 최신 Autel Scanner Ultra EV에는 EVDiag Kit가 추가되어 신에너지 차량을 진단할 수 있습니다. Ultra EV는 기존 Ultra의 강력한 진단 기능에 EV 진단, 오프라인 배터리 팩 진단 및 고전압 시스템 테스트를 추가했습니다. 고전압 시스템 진단을 통해 코드를 한 번의 클릭으로 읽고 삭제할 수 있으며 SOC, SOH, 전압 및 배터리 팩 상태를 표시하여 고장 위치를 파악하는 데 도움을 줍니다. 또한 이 스캔 툴은 각 배터리 설치 작업을 효율적으로 완료할 수 있도록 오프라인 배터리 팩 진단 기능을 제공합니다.
