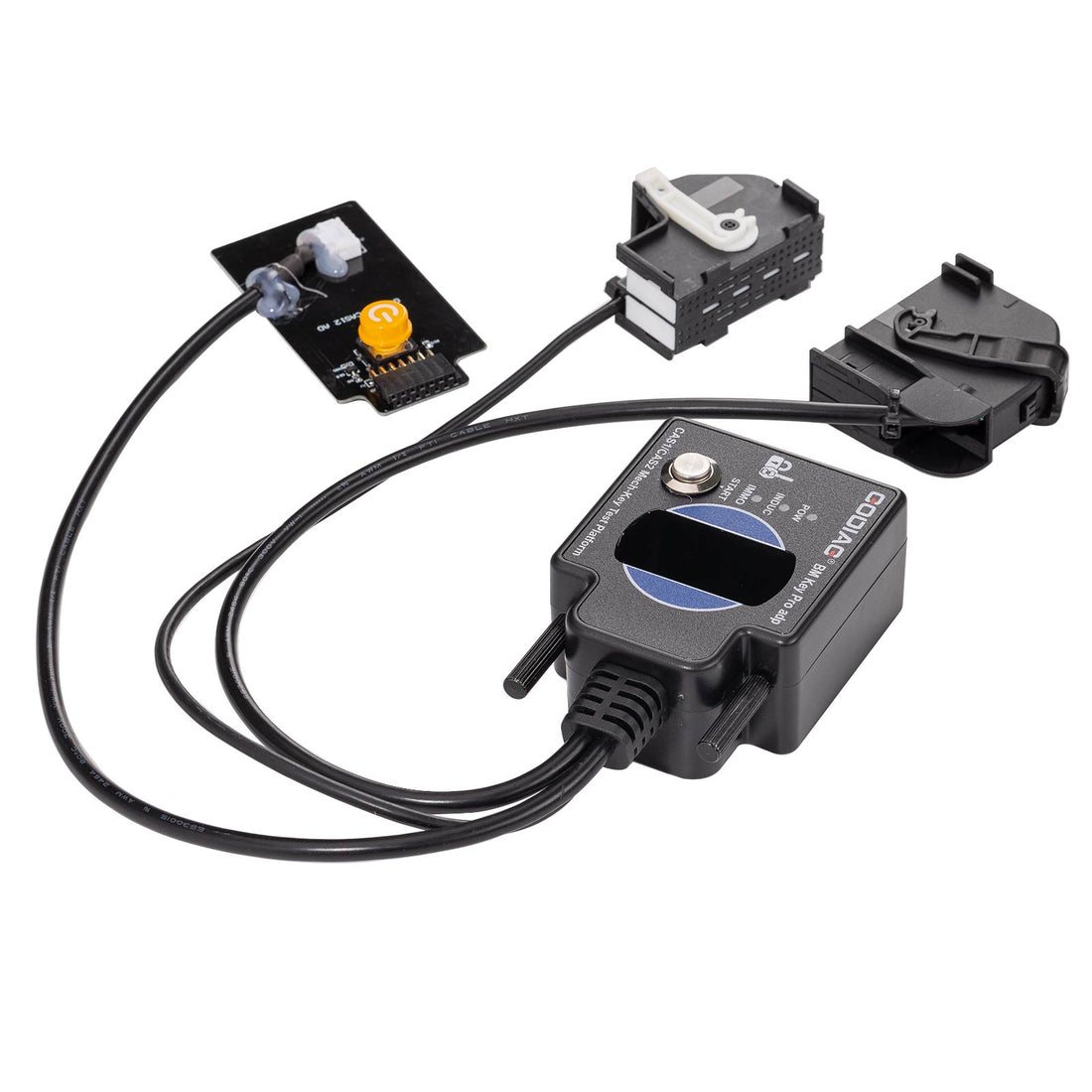

GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼, CAS 및 키 동기화 감지, 납땜 없는 매칭, CAS 데이터 읽기, 쓰기 및 프로그래밍

GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼은 BMW 자물쇠공, 정비 기사 및 CAS1 / CAS2 프로그래밍 엔지니어를 위해 개발된 전용 장치입니다. Xhorse Key Tool Plus Pad / Xhorse vvdi 2 / bmw vvdi bim tool / CGDI BMW / Lonsdor 장치 등과 협력하여 모든 키 분실 매칭 또는 키 추가 작업을 수행할 수 있습니다. 이 제품은 기계식 키에만 적합함을 유의하십시오.

주의:
AUTEL, OBDSTAR 장치를 지원하지 않습니다.
GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼은 반지능형 스마트 키 CAS2를 지원하지 않으며 진단 장비나 GT100, GT100+와 함께 사용할 수 없습니다. 필요 시 반지능형 스마트 키 CAS2용 반지능형 스마트 키 감지 플랫폼을 별도로 구매하십시오.


제품 특징:



1. CAS와 키 동기화 감지

2. 납땜 없는 CAS1/CAS2 기계식 키 매칭

3. CAS 데이터 읽기, 쓰기 및 프로그래밍

4. 모든 키 분실 / 키 추가 매칭

5. CAS 키 데이터 백업

6. CAS 모듈 기능 판단



제품 기능:


1.CAS1/CAS2 모듈과 기계식 키가 동기화되어 있는지 확인합니다.

2.Xhorse Key Tool Plus Pad / Xhorse vvdi 2 / bmw vvdi bim tool / CGDI BMW / Lonsdor 장치 등과 협력하여 모든 키 분실 매칭 또는 키 추가 작업을 수행합니다.

3.CAS1/CAS2 모듈 진단

4.CAS1 / CAS2 모듈 프로그래밍


모듈과 키의 동기화 감지:

CAS2 모듈과 기계식 키가 동기화되는지 확인합니다:



1단계: 연결 도면에 따라 CAS2 모듈을 연결합니다.

2단계: 키를 키 감지 영역에 넣습니다.

3단계: 전원을 연결합니다.

4단계: 시동 스위치를 누릅니다 (시동 스위치를 한 번 눌러 CAS 전원을 켜고 키와 CAS가 동기화되었는지 자동으로 감지하며, 다시 누르면 CAS 전원이 꺼지고 감지가 종료됩니다).

동기화 판단 방법: 감지 시작 스위치를 누르면 전원 표시등이 켜집니다. 키가 CAS2와 동기화되어 있으면 CAS 모듈 키 유도 코일 표시등이 규칙적으로 깜박입니다. 동기화되지 않은 키인 경우 키 유도 코일 표시등이 2초 동안만 빠르게 깜박입니다. [키가 CAS 모듈과 동기화되어 있으면 IMMO 동기화 감지 표시등이 켜지고 기기 내부 버저가 울립니다. 키가 CAS 모듈과 동기화되어 있지 않으면 IMMO 동기화 감지 표시등이 켜지지 않고 기기 내부 버저도 울리지 않습니다.]

5단계: 아날로그 시작/정지 버튼을 누르고 있으면 3초 후 IMMO 동기화 감지 표시등이 꺼집니다. INDUC 센서 표시등도 꺼집니다. 버튼에서 손을 떼면 IMMO 동기화 감지 표시등이 켜지고 INDUC 센서 표시등이 깜박입니다.

CAS1 모듈 및 키 동기화 감지:

1. 연결도에 따라 장치를 연결합니다. 전원 공급은 12V 2.5A를 사용하십시오. 그렇지 않으면 CAS1 모듈이 작동하지 않습니다. [CAS2 모듈은 연결하지 마십시오].

2. 시작 스위치를 누릅니다 [CAS의 START-STOP 표시등이 켜지는 것을 볼 수 있습니다].

3. 키를 CAS1에 삽입합니다.

4. CAS1 키를 누릅니다. 키가 CAS1 모듈과 동기화되어 있으면 CAS1 키가 잠깁니다. 동기화되어 있지 않으면 자동으로 종료됩니다.

CAS2 기계식 키 모듈 키 프로그래밍 및 모듈 프로그래밍 식별 진단 연결 시연:

다음은 Xhorse VVDI2 장치를 사용하여 BMW CAS2 기계식 키 프로그래밍 및 매칭 작업을 수행하는 방법입니다:

1. 연결도에 따라 CAS2 기계식 키 모듈과 키 프로그래밍 진단 장비를 연결합니다. 시작 버튼을 눌러 CAS2에 전원을 공급합니다.

2. “키 학습—CAS/EWS 정보—연결—EEPROM 읽기”를 선택합니다. [참고: 키를 제거하고 CAS2 모듈과 키 간 동기화 감지를 수행하지 않은 상태에서 연결하여 데이터를 읽으십시오. 시작 버튼만 눌러 CAS 모듈에 전원을 공급합니다. CAS 모듈이 동기화된 키를 감지하면 연결된 장치가 데이터를 읽을 수 없습니다.]



파일로 저장...



CAS 주행거리 읽기 또는 수정하려면 해당 메뉴 “주행거리 읽기”를 조작하십시오.

CAS 코드-DME도 읽을 수 있습니다.



3. 키 프로그래밍 단계: “키 학습—CAS 키 학습—연결”을 선택하고 “키 정보 가져오기” 및 “키 정보 저장”을 선택합니다.



4. 사용하지 않은 키 위치를 선택하고 반드시 “프로그래머로 딜러 키 준비” 메뉴를 선택한 후 VVDI2 키 프로그래머를 사용하여 키를 생성합니다. 키가 GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼의 키 감지 영역에 놓이면 딜러 키가 생성되지 않습니다.



5. 딜러 키를 프로그래밍한 후, 키를 Godiag BMW CAS1/CAS2 기계식 키 테스트 플랫폼 센서 포트에 넣어 테스트합니다. 테스트 단계는 모듈 및 키 동기화 감지를 참조하십시오.

새 키 감지가 동기화되지 않으면 CAS와 DME 또는 CAS와 ELV를 동기화하세요. 장치와 모듈을 다시 연결하고 ‘시작 스위치 확인’ 버튼을 누르세요. IMMO 표시등이 켜지지 않으면 VVDI2 메뉴 “키 학습—CAS/EWS 정보—연결—DME-CAS 동기화 또는 CAS-ELV 동기화”로 들어가 동기화 작업을 진행하세요. [동기화 시 키는 VVDI2 장치의 키 감지 프로그래밍 영역에 위치해야 합니다.]



다음은 Xhorse VVDI2 장치를 사용해 BMW CAS1 키 프로그래밍 및 매칭 작업을 수행하는 방법입니다:

1. 연결 도면에 따라 CAS1 모듈과 키 프로그래밍 진단 장치를 연결하세요. Godiag BMW CAS1/CAS2 기계식 키 테스트 플랫폼의 START 스위치를 누르면 POW 표시등이 켜져 테스트 플랫폼에 전원이 공급됨을 나타냅니다. CAS1 모듈의 표시등도 켜집니다. [12V 2.5A 전원 공급 장치를 사용하세요. 그렇지 않으면 CAS1 모듈을 구동할 수 없습니다.]

2. “키 학습—CAS/EWS 정보—연결—EEPROM 읽기”를 선택하세요. [키를 꽂지 않도록 주의하세요. 데이터가 읽히지 않으면 다시 연결하고 플랫폼 전원을 켜세요.] [참고: 키와 CAS1 모듈 간 동기화 테스트를 수행하지 마세요. 그렇지 않으면 연결이나 데이터 읽기가 불가능합니다. 동기화 테스트를 수행했다면 전원을 차단 후 장치와 CAS 모듈을 다시 연결하세요.]



파일로 저장...



CAS 주행거리 읽기 또는 수정이 필요하면 해당 메뉴 “주행거리 읽기”를 사용하세요. CAS 코드-DME도 읽을 수 있습니다.



3. 키 프로그래밍 단계: “키 학습—CAS 키 학습—연결”을 선택합니다. “키 정보 가져오기”와 “키 정보 저장”을 선택하세요.



4. 사용하지 않은 키 위치를 선택하고 반드시 “프로그래머로 딜러 키 준비” 메뉴를 선택한 후 VVDI2 키 프로그래머를 사용해 키를 생성하세요. [CAS1 모듈 키 인식 소켓이나 GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼 키 센서는 딜러 키를 생성할 수 없습니다.]



5. 딜러 키가 성공적으로 프로그래밍되면 키를 CAS1 모듈의 키 모듈 소켓에 넣어 테스트합니다. 테스트 단계는 CAS1 모듈과 키 동기화 감지 단계를 참조하세요.

IMMO 표시등이 켜지지 않으면 VVDI2 메뉴 “키 학습—CAS/EWS 정보—연결—DME-CAS 동기화 또는 CAS-ELV 동기화”로 들어가 동기화를 진행하세요. [동기화 시 키는 반드시 VVDI2 장치의 키 감지 영역에 위치해야 합니다.]



패키지 포함:



1개 x GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼



1개 x OBD2 to DB25 케이블
