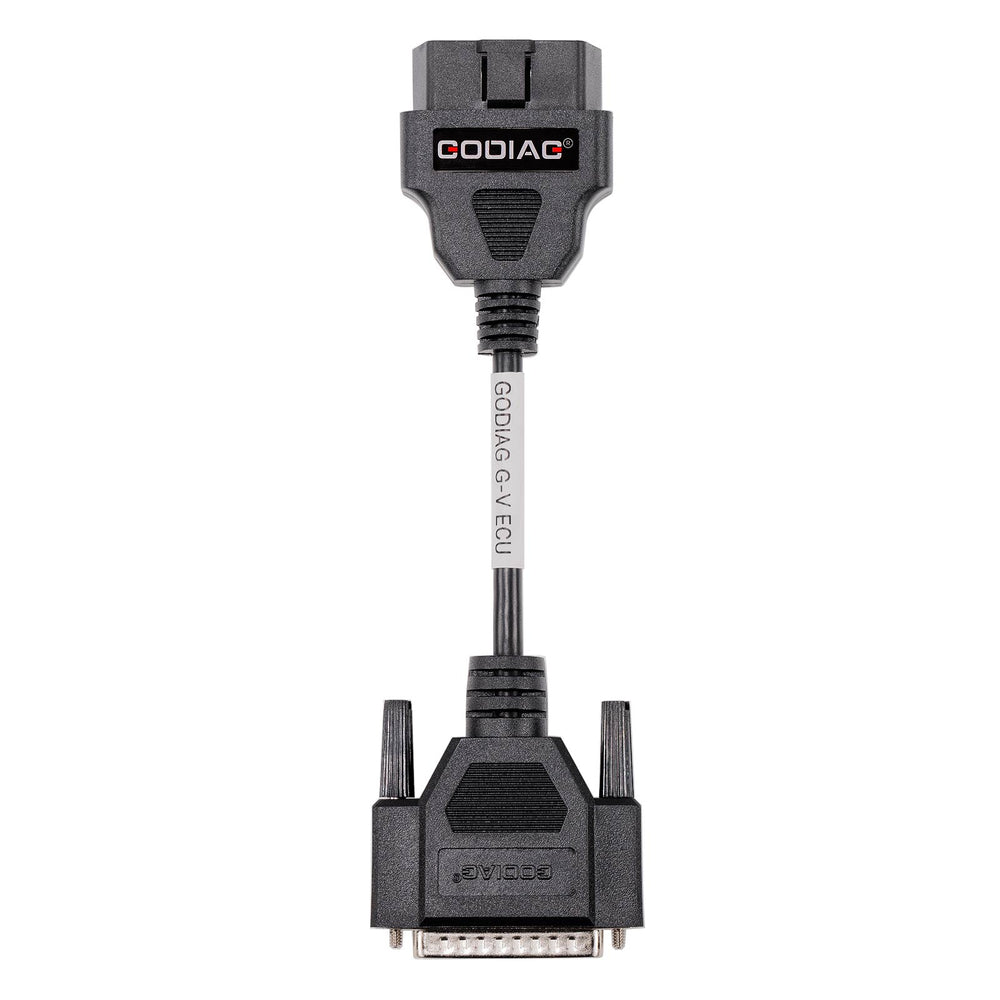

GODIAG G-V ECU 케이블, Xhorse MULTI PROG와 GT107 또는 GT107+ GPT BENCH BOOT 연결용, VAG 변속기 ECU 및 엔진 ECU 데이터 읽기 및 쓰기 지원

1. GODIAG G-V ECU 케이블은 다음 용도로 설계되었습니다:

연결 다이어그램

1. Xhorse MULTI PROG 및 GT107+로 DQ200 읽기

2. Xhorse MULTI PROG 및 GT107+로 DQ250 읽기

3. Xhorse MULTI PROG 및 GT107로 DQ200 읽기

4. Xhorse MULTI PROG 및 GT107로 DQ250 읽기

5. Xhorse MULTI PROG 및 GODIAG ECU GPT Boot AD 프로그래밍 어댑터로 ME17.8.8 읽기

2. 지원되는 주요 기능 및 특징

ECU 데이터 읽기 및 쓰기

GODIAG G-V ECU 케이블은 다음을 지원합니다:

• ECU 데이터 읽기
• ECU 데이터 쓰기
• ECU 백업
• ECU 클론 작업

VAG DSG 기어박스 ECU 프로그래밍

다음을 포함한 VAG 변속기 ECU 연결을 지원합니다:

• TEMIC DQ200 시리즈
• TEMIC DQ250 시리즈
• TEMIC DQ400E
• CONTINENTAL DQ500
• BOSCH DQ380
• BOSCH DQ381

엔진 ECU 프로그래밍 지원

다음을 포함한 다양한 Bosch 엔진 ECU 모델을 지원합니다:

• BOSCH EDC17 시리즈
• FCA BOSCH ECU 모델
• 기타 호환 Bosch ECU

벤치 / 부트 모드 연결

• ECU 벤치 연결 지원
• 호환 어댑터와 함께 사용할 경우 GPT BOOT 관련 작업 지원
• 지원되는 경우 기존 OBD 연결 없이 ECU 프로그래밍 가능

호환 장치 연결

GODIAG G-V ECU 케이블은 다음과 호환됩니다:

• Xhorse MULTI PROG
• GODIAG GT107
• GODIAG GT107+ GPT 벤치 부트 어댑터
• GODIAG ECU GPT 부트 AD 프로그래밍 어댑터

ECU 클론 지원

ECU 유형 및 프로그래밍 소프트웨어에서 지원되는 경우, 순정 ECU와 교체 ECU 간에 ECU 데이터를 전송할 수 있습니다.

3. 어떤 차량을 지원합니까?

GODIAG G-V ECU 케이블은 주로 지원되는 VAG 변속기 ECU 및 Bosch 엔진 ECU가 장착된 차량용으로 설계되었습니다.

지원 차량 브랜드

VAG 그룹:

• Volkswagen
• Audi
• Skoda
• Seat

기타 지원되는 ECU 애플리케이션에는 호환되는 Bosch 엔진 ECU가 장착된 차량이 포함될 수 있습니다.

지원되는 ECU 모델:

BOSCH DQ381
TEMIC DQ400E


기타 ECU 모델:

FCA BOSCH EDC17C69

FCA BOSCH EDC17C79

기타 BOSCH EDC17C53

기타 BOSCH EDC17CP52

BOSCH EDC17C08

BOSCH EDC17C57

BOSCH EDC17CP14




참고: 지원되는 ECU 모델이 매우 많아 모두 나열하는 것은 불가능합니다. 소프트웨어에서 지원되는 ECU 모델을 추가로 확인하십시오.

지원 시스템

• DSG 변속기 제어 모듈(TCM)
• 엔진 제어 장치(ECU)
• VAG 변속기 ECU 시스템
• Bosch 엔진 관리 시스템

4. 다음 제한 사항을 참고하십시오

1. Xhorse MULTI PROG 프로그래머에서만 작동하며, 다른 브랜드의 ECU 프로그래머(AVDI, ZEDFULL, VVDI2 등)와는 호환되지 않습니다.
2. GODIAG GT107 / GT107+ GPT 벤치 부트 어댑터와 함께 사용해야 하며, 단독으로는 작동하지 않습니다.
3. VAG/FCA의 비 DQ 시리즈 CVT, AT, MT 변속기 ECU 및 비 Bosch 엔진 ECU와 호환되지 않습니다.
4. BMW, Mercedes-Benz, Toyota, Honda, GM, Ford 및 기타 비 VAG/FCA 브랜드 ECU는 지원하지 않습니다.
5. 내장 칩이나 데이터 저장 기능이 없는 순수 배선 변환 케이블이므로, 호환되는 메인 프로그래머 없이는 ECU 읽기/쓰기를 완료할 수 없습니다.
6. OBD 온라인 ECU 프로그래밍을 수행할 수 없으며, 모든 작업에는 분리된 ECU 벤치 설정이 필요합니다.
7. 최신 출시된 ECU 모델은 일시적으로 지원되지 않을 수 있으며, Xhorse 소프트웨어 데이터베이스 업데이트를 기다려야 합니다.

5. 하드웨어 액세서리 및 라이선스 요구 사항

• 이 케이블 자체에는 별도의 하드웨어 활성화, 구독 또는 인증 비용이 없습니다
• 필수 호환 장비(별도 구매): Xhorse MULTI PROG ECU 프로그래머 + GODIAG GT107 / GT107+ GPT 벤치 Boot 어댑터
• 선택 사항인 호환 액세서리: GODIAG ECU GPT Boot AD 프로그래밍 어댑터(ME17 / MED17 엔진 ECU 벤치 작업용)
• 모든 배선 핀과 커넥터가 메인 케이블에 통합되어 있어, 아래에 명시된 지원 ECU에는 추가 어댑터 케이블이 필요하지 않습니다
• 소프트웨어 사용 권한은 Xhorse MULTI PROG 장치에 따라 결정되며, G-V 케이블 사용에 추가 라이선스가 필요하지 않습니다

6. 소프트웨어 버전 및 지원 운영체제

• G-V 케이블은 내장 펌웨어나 독립 운영체제가 없는 패시브 배선 하드웨어입니다
• 종속 소프트웨어: Xhorse MULTI PROG 공식 PC 프로그래밍 소프트웨어
• 지원 컴퓨터 운영체제: Windows 7 / Windows 10 / Windows 11(32비트 및 64비트); Mac OS 및 Linux는 지원하지 않음
• 연결 방식: Xhorse MULTI PROG는 USB를 통해 PC에 연결되며, G-V 케이블은 프로그래머와 GT107 시리즈 벤치 어댑터를 연결합니다
• ECU 핀 배치 확인 자료: 공식 GODIAG 4000+ ECU GPT Boot 핀 배치 문서(온라인 다운로드)

7. 소프트웨어 업데이트

• 이 변환 케이블에는 펌웨어가 없으므로 업데이트가 필요하지 않으며, 업데이트 비용이나 무료 업데이트 기간 만료도 없습니다
• 모든 ECU 모델 지원 범위 확장, 프로토콜 업그레이드 및 버그 수정은 Xhorse MULTI PROG 공식 소프트웨어 업데이트를 통해 제공됩니다
• G-V 케이블 사용으로 추가 업데이트 비용이 발생하지 않으며, 사용 중인 Xhorse 프로그래머의 기존 업데이트 정책을 따릅니다

8. 글로벌 버전

지역 잠금, IP 제한 또는 국가별 기능 차단이 없는 100% 글로벌 범용 버전입니다. 모든 VAG/FCA ECU 벤치 통신 프로토콜은 전 세계에서 범용으로 사용할 수 있으며, 유럽, 미국, 아시아 및 전 세계 모든 지역의 차량에 사용할 수 있습니다. 지역 제한에 따른 기능 차단이 없습니다.

9. 보증

• 제조사 표준 하드웨어 보증 기간: 최초 구매일로부터 12개월
• 보증 범위: 정상적인 벤치 작업 중 발생한 케이블 내부 배선, 플러그 커넥터 및 와이어 하니스의 제조상 결함
• 무상 보증 제외 항목: 인위적인 절단, 액체 부식, 과전압으로 인한 소손, 무단 분해, 잘못된 연결로 인한 핀 휘어짐 손상
• 30일 반품 서비스가 제공되며, 품질 문제가 아닌 경우 반품 배송비는 구매자가 부담합니다

10. 구성품 목록

GODIAG G-V ECU 케이블 1개
