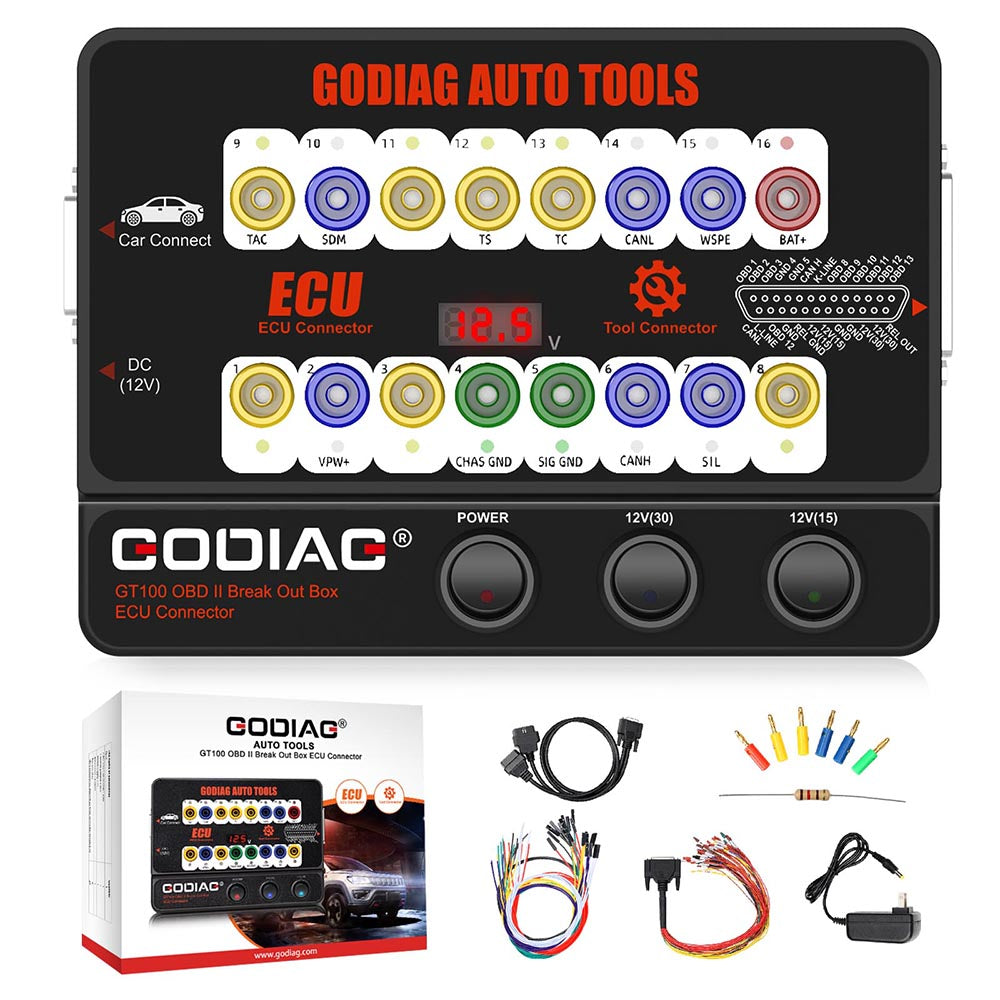

GODIAG GT100 자동차 도구 OBDII 브레이크 아웃 박스 ECU 커넥터
$79.00
Package: 22cm*18cm*7cm (인치: 8.66*7.09*2.76)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
보증: 1년 보증.
GODIAG GT100은 OBDII 프로토콜 통신 감지 및 ECU 유지보수/진단/프로그래밍/코딩을 위한 최신 테스트 플랫폼입니다.
차량 OBD2 인터페이스를 16핀으로 변환하여 신호 감지 및 전기 레벨 변환이 가능합니다. 단일 모듈 또는 다중 모듈 연결이 가능합니다.
차량 모듈에 전원을 공급할 수 있으며, 어떤 진단 도구와도 연결하여 차량 통신 상태를 확인할 수 있습니다.
배터리 교체 시 차량 제어 모듈 데이터 손실, 자동 잠김, 키 리모컨 작동 불능 및 경고등 점등을 방지하기 위해 차량과 연결합니다.
차량 OBD2 인터페이스를 16핀으로 변환하여 신호 감지 및 전기 레벨 변환이 가능합니다. 단일 모듈 또는 다중 모듈 연결이 가능합니다.
차량 모듈에 전원을 공급할 수 있으며, 어떤 진단 도구와도 연결하여 차량 통신 상태를 확인할 수 있습니다.
배터리 교체 시 차량 제어 모듈 데이터 손실, 자동 잠김, 키 리모컨 작동 불능 및 경고등 점등을 방지하기 위해 차량과 연결합니다.
GODIAG GT100 기능 및 작동 안내
차량과 진단 도구를 OBDII로 연결하면 GODIAG GT100의 LED가 OBDII 진단 인터페이스가 차량과 원활히 통신하는지 여부를 표시합니다.
차량 OBDII 인터페이스의 전압을 실시간으로 모니터링하여 표시합니다. 11V 미만일 경우 차량 시동 불가, 데이터 손실, 모듈 잠김을 방지하기 위해 진단 및 프로그래밍을 중단하십시오.
표시등 의미:
| 1. 제조사 맞춤형 2. SJE1850 배선 3. 제조사 맞춤형 4. 전원 접지 5. 신호 접지 6. SAEJ2284《CAN》고속 7. ISO9141-2 및 iso, DIS4230-4K 배선 8. 제조사 맞춤형 |
9. 제조사 맞춤형 10. SJE1850 배선《버스-> 11. 제조사 맞춤형 12. 제조사 맞춤형 13. 제조사 맞춤형 14. SAEJ2284《CAN》저속 15. ISO9141-2 및 ISO/DIS 4230-4L 배선 16. 차량 배터리 양극 |
1. OBDII 프로토콜 감지기 및 통신 감지
1). GODIAG GT100을 차량의 OBDII 진단 포트에 연결합니다.
2). 장치가 전압을 표시하면 GODIAG GT100의 전원 스위치를 켭니다.
3). 그런 다음 진단 도구에 연결하면 도구가 차량과 통신할 때 해당 프로토콜의 LED 표시등이 켜지거나 깜박입니다. (CAN 프로토콜이 감지되면 최대 밝기로 표시됩니다. 통신이 성공하면 해당 CAN-H 및 CAN-L이 희미하게 깜박입니다)
2. ECU 연결: 단일 모듈 연결
GODIAG GT100은 단일 ECU 모듈에 연결되어 사용자가 단일 모듈 진단 및 프로그래밍을 편리하게 할 수 있습니다.
1). 컬러 점퍼로 ECU를 연결합니다. (ECU가 CAN 프로토콜인 경우 120 옴 저항 연결 필요 여부를 확인하세요.)
2). Godiag GT100은 차량의 OBDII 진단 인터페이스 또는 AC 전원 어댑터에 연결하여 전원을 공급할 수 있습니다.
3). 진단 도구 또는 ECU 프로그래머를 연결하여 단일 ECU를 진단 및 프로그래밍합니다.
3. 바나나 플러그 연장 연결:
차량의 OBDII 16핀 인터페이스를 연장하여 OBDII 인터페이스 연결 상태를 확인할 수 있어 OBDII 인터페이스 전압 파형 테스트에 편리합니다.
4. OBD1 진단 인터페이스를 표준 OBD2로 변환
커넥터를 사용하여 OBD1 인터페이스를 진단 인터페이스 통신 프로토콜에 따라 OBD2 인터페이스로 변환합니다.
5. 여러 ECU 제어 모듈을 동시에 연결하여 전문 엔지니어가 진단 및 유지보수를 편리하게 할 수 있습니다.
차량의 OBDII 16핀 인터페이스를 연장하여 OBDII 인터페이스 연결 상태를 확인할 수 있어 OBDII 인터페이스 전압 파형 테스트에 편리합니다.
4. OBD1 진단 인터페이스를 표준 OBD2로 변환
커넥터를 사용하여 OBD1 인터페이스를 진단 인터페이스 통신 프로토콜에 따라 OBD2 인터페이스로 변환합니다.
5. 여러 ECU 제어 모듈을 동시에 연결하여 전문 엔지니어가 진단 및 유지보수를 편리하게 할 수 있습니다.
6. 연장 케이블 사용 시기: 진단 인터페이스 위치 공간이 너무 좁아 진단 도구 연결이 어렵거나, 유지보수 중 진단 케이블 길이가 부족할 때 1.2미터까지 연장할 수 있습니다.
7. 사용된 배터리를 교체할 때 차량에 전원을 공급할 수 있습니다.
1). 배터리 A를 준비하여 Godiag GT100의 16 / 4 / 5번 구멍과 차량의 OBD2 진단 인터페이스에 연결하여 전원을 공급합니다.
[Notice 1. Turn on the power switch of Godiag GT100. 2. Don't turn on the ignition switch, don't start the car]
2). 그런 다음 새 배터리 B를 차량의 사용된 배터리와 교체하여 차량에 완전한 전원이 공급되어 데이터 손실, 오디오 잠금 또는 ECU 제어 모듈의 전원 부족으로 인한 오작동을 방지합니다.
8. 전용 어댑터가 분리됩니다 (GT100이 특수 ECU 모듈에 연결되도록 도움)
하드웨어 연결도:
Godiag GT100 파라미터
| 상품 | 사양 |
| 진단 포트 | OBDII |
| 작동 전압 | DC 9V-24V |
| 작동 및 전원 | 0.5-0.6W |
| 어댑터 전원 | 입력 AC100v-240v, 출력 DC12V 1A |
| 작동 온도 범위 | -20 ~ 70 °C ( -4 ~ 158 °F ) |
| 보관 온도 범위 | -40 ~ 85 °C ( -40 ~ 185 °F ) |
| 크기 | L: 23cm, W:18cm, H:7cm |
패키지 포함:
1개 x 호스트
1개 xOBD 2-in-1 연장 케이블
1개 x컬러 점퍼 케이블
1개 x전원 공급 장치 12V
1개 x저항 120 옴
6개 x바나나 플러그
24개 x와이어 액세서리, Dupont 2.54mm 커넥터 암핀
