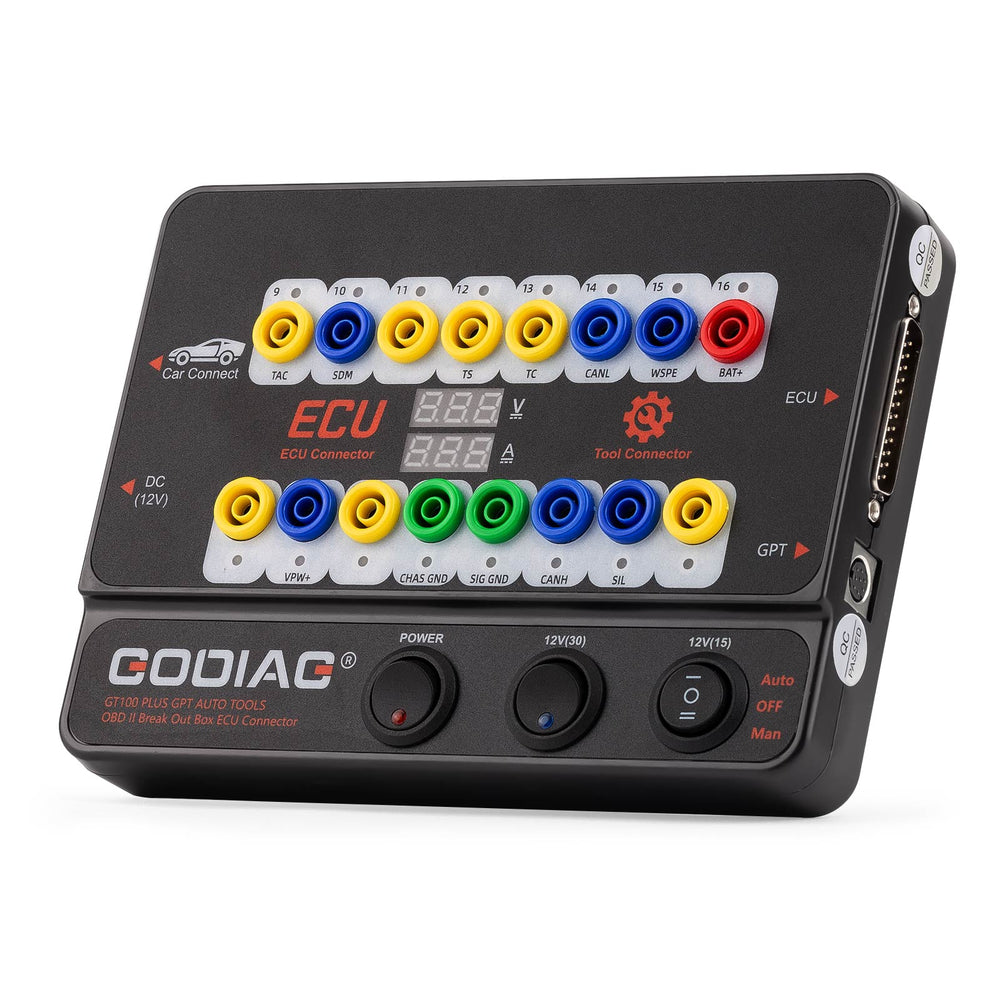

GODIAG GT100 PLUS GPT ENET DOIP 24V-12V 자동차 도구 OBD II 브레이크아웃 박스 ECU 커넥터
$129.00
Package: 23cm*20cm*10cm (인치: 9.06*7.87*3.94)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
GODIAG GT100 PLUS GPT ENET DOIP 24V-12V 자동차 도구 OBD II 브레이크 아웃 박스 ECU 커넥터
제품 소개:
GODIAG GT100 PLUS GPT는 OBDII 프로토콜 통신 감지 및 ECU 유지보수/진단/프로그래밍/코딩을 위한 테스트 플랫폼입니다. GT100 PLUS는 전압 및 전류 표시 기능이 있어 유지보수 엔지니어가 ECU의 현재 작동 상태를 판단하기에 편리합니다.
차량 OBD2 인터페이스를 16핀으로 변환하여 신호 감지 가능하며, 차량의 단일 모듈 또는 다중 모듈에 연결할 수 있습니다. 또한 모든 진단 도구와 연결하여 차량 통신 상태를 확인할 수 있습니다.
24V에서 12V 전압 변환, DOIP-ENET 통신 및 GPT를 통한 ECU 데이터 읽기 및 쓰기를 지원합니다.
배터리 교체 시 차량에 전원을 공급하여 차량 제어 모듈 데이터 손실, 자동 잠금, 키 원격 제어 실패 및 경고등 점등을 방지할 수 있습니다.
제품은 CANH 및 CANL 차폐 꼬임 케이블을 사용하여 전자기 간섭에 강하고 통신을 더욱 안정적으로 만듭니다.
24V에서 12V 전압 변환, DOIP-ENET 통신 및 GPT를 통한 ECU 데이터 읽기 및 쓰기를 지원합니다.
배터리 교체 시 차량에 전원을 공급하여 차량 제어 모듈 데이터 손실, 자동 잠금, 키 원격 제어 실패 및 경고등 점등을 방지할 수 있습니다.
제품은 CANH 및 CANL 차폐 꼬임 케이블을 사용하여 전자기 간섭에 강하고 통신을 더욱 안정적으로 만듭니다.
GT100 Plus GPT, GT100+, GT100 간 제품 기능 비교
| 모델 | GT100 Plus GPT | GT100+ | GT100 |
| 24V-12V 전압 변환 | √ | × | × |
| DOIP ENET 진단 | √ | × | × |
| ECU 읽기 및 쓰기를 위한 GPT 연결 방법 | √ | × | × |
| SK420 SK421 에어백 100K CANBUS 통신 연결 | √ | × | × |
| 전압 및 전류 값 표시 기능 | √ | √ | × |
| 핀 1, 9, 3, 11, 12, 13, 8 CANBUS 통신 표시 | √ | √ | × |
| 핀 1, 9, 3, 11, 12, 13, 8 K-라인 Pwm Vpw+ KWP 2000 프로토콜 통신 표시 | √ | √ | √ |
| PIN2. 10 VPW PIN6.14 CANBUS PIN 7.15 k-라인 | √ | √ | √ |
| 도구가 통신 신호를 보낼 수 있는지 확인 | √ | √ | √ |
| VW, 포르쉐, 미쓰비시 등 모든 키 분실 시 키 프로그래밍 | √ | √ | √ |
| 벤치에서 단일 ECU와 통신 | √ | √ | √ |
| 배터리 보조 전원 공급 교체 | √ | √ | √ |
| 특수 트럭의 OBD1 포트를 표준 OBD2로 변환 | √ | √ | √ |
| 프로그래밍된 키가 CAS4와 작동하는지 테스트 | √ | √ | √ |
| BMW FEM/BDC 프로그래밍 테스트 플랫폼과 연동 | √ | √ | √ |
제품 기능:
1. PCMFLASH, KESSV2 등 장치와 함께 GPT를 사용하여 ECU 읽기 및 쓰기
ECU 분해 없이 GPT로 데이터 읽기 및 쓰기 지원
OBD2 BENCH [CAN 버스 & K-라인] 지원
GPT BOOT CNF1 지원
OBD2 BENCH [CAN 버스 & K-라인] 지원
GPT BOOT CNF1 지원
2. OBDII 진단 인터페이스 통신 상태 확인 및 전압 표시
차량과 진단 도구를 OBDII를 통해 연결하면, Godiag GT100 PLUS GPT의 LED가 OBDII 진단 인터페이스가 차량과 원활하게 통신하는지 표시합니다. 차량 OBDII 인터페이스의 전압을 실시간으로 모니터링하여 표시합니다. 전압이 11V 미만일 경우, 데이터 손실/모듈 잠금/차량 시동 불가를 방지하기 위해 진단 및 프로그래밍을 중단하십시오. OBD2 BENCH의 모든 프로토콜을 지원합니다.
차량과 진단 도구를 OBDII를 통해 연결하면, Godiag GT100 PLUS GPT의 LED가 OBDII 진단 인터페이스가 차량과 원활하게 통신하는지 표시합니다. 차량 OBDII 인터페이스의 전압을 실시간으로 모니터링하여 표시합니다. 전압이 11V 미만일 경우, 데이터 손실/모듈 잠금/차량 시동 불가를 방지하기 위해 진단 및 프로그래밍을 중단하십시오. OBD2 BENCH의 모든 프로토콜을 지원합니다.
|
1. 제조사 맞춤
2. SJE1850 배선
3. 제조사 맞춤
4. 전원 접지
5. 신호 접지
6. SAEJ2284《CAN》고
7. ISO9141-2 & iso, DIS4230-4K 배선
8. 제조사 맞춤
|
9. 제조사 맞춤
10. SJE1850 배선《버스->
11. 제조사 맞춤
12. 제조사 맞춤
13. 제조사 맞춤
14. SAEJ2284《CAN》저
15. ISO9141-2 & ISO/DIS 4230-4L 배선
16. 자동차 배터리 양극
|
3. DOIP-ENET 진단 지원
DOIP-ENET 통신 지원
DOIP 프로토콜을 지원하는 BMW, 벤츠, 폭스바겐, 아우디 등 차량의 진단 프로그래밍 및 코딩을 지원합니다. [소프트웨어는 제공되지 않습니다.]
DOIP 통신을 지원하는 랜드로버, 볼보, 지리 차량의 진단 프로그래밍 및 코딩에 사용할 수 있습니다. [소프트웨어는 제공되지 않습니다.]
4. 24V에서 12V 전압 변환
대형 트럭, 경트럭, 픽업 등의 진단 인터페이스 24V 전압을 진단 장비에서 사용할 수 있는 12V 전압으로 변환합니다.
5.) 진단 / 프로그래밍 / 코딩 도구가 통신 신호를 보낼 수 있는지 확인하는 데 사용됩니다.
6.) ECU 연결: 단일 모듈 연결
GODIAG GT100 PLUS GPT는 단일 ECU 모듈에 연결되어 사용자가 단일 모듈 진단 및 프로그래밍을 편리하게 할 수 있습니다.
7.) GT100 PLUS GPT는 VW, 포르쉐, 미쓰비시 등 모든 키 분실 시 키를 프로그래밍하여 계기판 또는 이모빌라이저 모듈을 활성화합니다.
A. VW 4세대 / 5세대 모든 키 분실 시 프로그래밍(예: 신형 A6L, 투아렉, A4, Q5, A7)은 GT100 PLUS GPT를 사용하여 바나나 커넥터 PIN 16----PIN 1을 단락시켜 대시보드를 켠 후, 키 프로그래머 도구를 사용해 GT100 PLUS GPT+의 암 어댑터에 연결하여 데이터 수집을 진행하십시오. 일부 차량 대시보드는 켜지지 않지만 데이터 수집은 가능합니다(예: A6L, Q7).
B. 토요타 엔진 ECU를 교체하거나 모든 키 분실 시 일부 키 프로그래머를 사용하여 토요타 키를 프로그래밍하려면 PIN13-PIN4를 단락시켜야 합니다.
C. 미쓰비시 키를 모든 키 분실 시 프로그래밍하거나 모든 리모컨 키 분실 시 OBDII를 설정하려면 PIN1-PIN4를 단락시키십시오.
D. 포르쉐 카이엔 키를 모든 키 분실 시 또는 모든 리모컨 키 분실 시 프로그래밍하려면 PIN3-PIN7을 단락시키십시오.
8.) GT100 PLUS GPT 핀 1, 9, 3, 11 12, 13, 8 [기계의 노란 바나나 커넥터에 해당], 이 비표준 OBD2 프로토콜 인터페이스는 CAN BUS 또는 K-Line 통신 프로토콜을 표시할 수 있습니다. GT100 PLUS GPT는 K-Line Pwm Vpw+ KWP 2000 프로토콜만 표시할 수 있습니다. GT100 PLUS GPT는 CANBUS K-Line Pwm Vpw+ KWP 2000 프로토콜 통신을 표시합니다.
9.) ECU 진단/프로그래밍 도구와 연결하여 벤치에서 단일 ECU와 빠르게 통신합니다. [엔지니어 또는 기술자가 벤치에서 작업을 완료할 수 있게 하며, 차량에서 직접 테스트할 때 다른 모듈의 데이터 손실 위험을 방지합니다.]
10.) 다중 차량 ECU 모듈 연결. [모듈 프로그래밍 시 여러 ECU를 연결해야 하는 엔지니어와 기술자의 문제를 해결하기 위한 기능으로, 예를 들어 키 프로그래밍을 위해 여러 ECU 모듈에 연결할 때 사용됩니다]
11.) 배터리 보조 전원 교체 - 무정전 전원 공급 연결 모드. [일부 차량에서 배터리 분리 시 도난 방지 리모컨 데이터가 손상되거나 누락되는 경우가 있어, 보조 전원은 GT100 PLUS GPT를 통해 차량에 전원을 공급하여 배터리 교체 중에도 ECU에 전원이 유지되도록 합니다.]
12.) GT100 PLUS GPT의 OBD2 케이블 길이는 1.4미터로, 진단 도구 케이블이 짧거나 차량 진단 포트가 너무 좁아 연결이 어려운 문제를 해결합니다. 먼저 GT100 PLUS GPT를 연결하고 전원 스위치를 켜면 화면에 전압이 표시되어 차량 전원 공급이 정상인지 확인할 수 있습니다. [수정된 차량 OBD2 포트로 인한 진단 및 프로그래밍 도구 손상 위험을 방지합니다]
13.) 구형 OBD1 차량 또는 특수 진단 포트의 경우, 바나나 플러그와 DB25 점퍼를 통해 GT100 PLUS GPT에 연결해 주세요. OBD1 진단 포트 또는 특수 진단 포트를 표준 OBD2 진단 포트로 전환할 수 있습니다.
14.) GT100 PLUS GPT는 특수 트럭의 OBD1 포트를 프로토콜에 따라 표준 OBD2 진단 포트로 변환합니다.
15.) CAS1/CAS2 메카닉 키 테스트 플랫폼과 함께 작동
16.) CAS2 CAS3 SER 세미 스마트 테스트 플랫폼과 함께 작동
16.) CAS2 CAS3 SER 세미 스마트 테스트 플랫폼과 함께 작동
17.) BMW-CAS4/CAS4+ 프로그래밍 테스트 플랫폼용으로, 프로그래밍된 키가 CAS4와 정상 작동하는지 테스트하는 데 사용됩니다
18.) BMW FEM/BDC 프로그래밍 테스트 플랫폼용
19.) 더 많은 커넥터와 전용 모듈이 개발 중입니다. 잠시만 기다려 주세요...
제품 사양:
패키지 포함:
| 항목 | 사양 |
| 진단 포트 | OBDII |
| 작동 전압 | DC 9V-24V |
| 작동 및 전원 | 0.5-0.6W |
| 어댑터 전원 | 입력 AC100v-240v, 출력 DC12.5V 2.5A |
| 작동 온도 범위 | -20 ~ 70 °C ( -4 ~ 158 °F ) |
| 보관 온도 범위 | -40 ~ 85 °C ( -40 ~ 185 °F ) |
| 크기 | L: 23cm, W: 18cm, H: 7cm |
패키지 포함:
1개 x 호스트
1개 x GPT 연결 케이블
1개 x 이더넷 케이블
1개 x GPT 연결 케이블
1개 x 이더넷 케이블
1개 x OBD 2-in-1 연장 케이블
1개 x 컬러 점퍼 케이블
1개 x 전원 공급 장치 12V
1개 x 저항 120 옴
6개 x 바나나 플러그
24개 x 와이어 액세서리, Dupont 2.54mm 커넥터 암핀
1개 x 매뉴얼
1개 x 매뉴얼
