GODIAG GT103 미니 Pirt 전기 회로 테스터, 차량 전기 시스템 진단/ 연료 인젝터 청소 및 테스트/ 릴레이 테스트
$34.99
Package: 23cm*19.2cm*5.2cm (인치: 9.06*7.56*2.05)
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
GODIAG GT103 Mini Pirt 전기 회로 테스터 차량 전기 시스템 진단 / 연료 인젝터 청소 및 테스트 / 릴레이 테스트
GODIAG GT103 Mini Pirt 전기 회로 테스터는 차량 배터리 또는 외부 배터리에서 진단 전원을 공급받는 다용도 회로 테스터입니다. 6-30볼트 차량 전기 시스템의 진단 시간을 줄이는 최고의 전기 테스터입니다.
이 도구는 퓨즈 박스 테스트를 간소화하고, 모터, 조명, 릴레이, 센서, 배선 및 통신 회로의 정상 작동을 확인합니다. 따라서 GT103은 사용자에게 가장 다용도적이고 실용적인 도구입니다.
제품 기능:
1. 회로 문제 해결 테스트 (단락, 개방 회로)
차량의 헤드라이트, 방향 지시등, 창문 올림, 선루프 등 기능이 고장 났을 때, GT103을 사용해 해당 부품에 전원이 공급되는지 점검하여 회로 문제인지 부품 손상인지 확인할 수 있습니다.
1) 회로도를 참고하여 문제 가능성이 있는 고장 지점을 찾고, GT103 전기 테스터로 양전압과 음전압을 측정할 수 있습니다.
2) 회로에 정상적인 양전압 또는 음전압이 있는지 점검합니다.
3) 고장 부품(예: 헤드라이트 또는 모터)에 양전압을 입력합니다. 부품이 정상 작동하면 회로가 열려 있을 수 있음을 의미합니다. 그렇지 않으면 부품이 손상된 것입니다.
2. 릴레이 테스트
차량의 헤드라이트, 방향 지시등, 경적 및 시동기가 작동하지 않을 때, 이 부품들에 문제가 없으면 릴레이 스위치를 점검할 수 있습니다.
릴레이를 차량에서 분리한 후, 릴레이 연결에 따라 어댑터를 연결합니다.
3. 연료 인젝터 테스트
차량 시동이 어렵거나 가속 및 연료 소비에 문제가 있을 때 연료 인젝터를 점검해야 합니다.
연료 인젝터를 점검할 때, 연료 인젝터가 열리거나 닫히도록 작동하고 정상적으로 작동하면 연료 인젝터가 정상임을 의미합니다. 그렇지 않으면 연료 인젝터가 손상된 것입니다.
4. 연료 인젝터 청소
연료 인젝터가 막히면 연료 분사가 원활하지 않습니다. 연료 인젝터의 틈새에 탄소 찌꺼기와 끈적한 물질이 쌓여 있습니다. 설계된 연료 분사량이나 분무 효과를 달성할 수 없으므로 청소가 필요합니다.
1) 연료 분사기 세척용 압축 캔 또는 카뷰레터 세척용 압축 캔을 준비합니다(압축 캔 노즐 직경: 4mm)
2) 수동 세척 도구를 손으로 단단히 잡고 연료 분사기를 손가락으로 단단히 고정하여 세척기 캔의 압력으로 연료 분사기가 씻겨 나가지 않도록 합니다.
3) 수동 세척 시 인체에 대한 액체 위험에 주의하고 보호 조치를 취하십시오. 압축 캔은 매우 인화성이므로 열린 불꽃이 있는 위험한 장소에서 작동하지 마십시오. (세척액 배출이 용이하도록 열린 장소를 선택하세요.)
5. 와이어 피어싱 프로브와 함께 사용
1) 먼저 빨간 노브를 돌리고 스프링 클립을 적절한 위치로 내린 다음 스프링 클립이 테스트 중인 선을 잡을 수 있도록 합니다.
2) 빨간 노브를 다시 조여 프로브와 테스트 중인 선이 잘 접촉되도록 합니다.
3) 바나나 플러그 케이블 끝을 삽입합니다(GT103은 전압 및 전류 표시가 없으며 멀티미터로 테스트 중인 선의 전압을 읽을 수 있습니다)
4) 바나나 플러그 케이블의 다른 쪽 끝을 GT103에 연결합니다(또한 GT101 또는 GT102와 함께 사용할 수 있습니다)
5) 전압을 읽은 후 케이블을 분리하고, 노브를 돌리고 스프링 클립을 내린 다음 테스트 와이어를 제거합니다.
1) 먼저 빨간 노브를 돌리고 스프링 클립을 적절한 위치로 내린 다음 스프링 클립이 테스트 중인 선을 잡을 수 있도록 합니다.
2) 빨간 노브를 다시 조여 프로브와 테스트 중인 선이 잘 접촉되도록 합니다.
3) 바나나 플러그 케이블 끝을 삽입합니다(GT103은 전압 및 전류 표시가 없으며 멀티미터로 테스트 중인 선의 전압을 읽을 수 있습니다)
4) 바나나 플러그 케이블의 다른 쪽 끝을 GT103에 연결합니다(또한 GT101 또는 GT102와 함께 사용할 수 있습니다)
5) 전압을 읽은 후 케이블을 분리하고, 노브를 돌리고 스프링 클립을 내린 다음 테스트 와이어를 제거합니다.
제품 특징:
전원 주입, 측정, 접지 테스트, 극성 검사, 연속성 테스트 및 부품 활성화를 포함한 모든 유형의 서비스를 수행합니다
출력 스위치를 한 번 전환하면 프로브를 통해 양극 및 음극 전기를 공급하여 냉각 팬, 릴레이 등과 같은 전기 부품에 전원을 공급할 수 있습니다
핫 리드와 접지 리드를 동시에 사용하여 손 안에서 부품을 활성화합니다
양극, 음극 및 개방 회로를 즉시 식별합니다
불량 접지 접촉을 즉시 테스트하여 퓨즈를 낭비하지 않고도 단락을 빠르게 추적하고 찾을 수 있습니다
스위치와 릴레이의 연속성을 즉시 확인합니다.
서킷 브레이커 보호 기능
내장된 손전등으로 어두운 곳에서도 작업할 수 있습니다
오디오 톤 표시기는 사용자가 메뉴 톤 할당에 익숙해지면 눈으로 보지 않고도 메뉴를 스크롤할 수 있게 해줍니다
20피트(연장 케이블 포트를 통해 연장 가능) 케이블로 차량 전반에 걸쳐 테스트하기에 뛰어난 접근성을 제공합니다
매우 사용하기 쉽고 신뢰성이 높습니다
DC 6-30V 차량, 오토바이, 트럭, 버스, 공학 차량, 선박, 트랙터, 광산 차량 및 기타 DC 회로를 사용하는 차량에 적합합니다.
GODIAG GT103 미니 PIRT 전기 회로 테스터가 필요한 주요 이유:
①GODIAG GT103 PIRT 미니 PIRT 전기 회로 테스터는 자동차 정비사와 엔지니어를 위해 개발된 특수 회로 유지보수 테스트 도구입니다.
②개방 회로, 단락 회로 진단, 전원선의 양극 및 음극 회로와 펄스 전류 감지에 사용할 수 있으며, 조명 램프, 창문 리프트 모터, 경적, ECU 제어 장치 전원 공급 및 기타 개별 부품, 차량 부품 회로 테스트를 지원합니다.
③또한 릴레이 및 연료 인젝터 감지와 연료 인젝터 청소 기능도 포함되어 있습니다.
④출력 전류는 역전되어 루프 전원을 형성할 수 있으며, 전류가 20A를 초과하면 자동으로 차단되어 장치를 보호하고 수명을 연장합니다.
⑤0-80V 전자 시스템 전체를 감지할 수 있어 검사 시간을 크게 단축합니다. 자동차 배터리와의 연결이 간단하고 사용하기 쉽습니다.
제품 사양
GoDiag 제품 비교표
| 제품 기능/이름 | GoDiag GT101 | GoDiag GT102 | GoDiag GT103 |
| 제품 사진 |  |
 |
 |
| 직류 전압 | √ | √ | √ |
| 교류 전압 | X | X | X |
| 양극 및 음극 전압 출력 | √ | √ | √ |
| 부품 활성화 | √ | √ | √ |
| 전압 표시 | √ | √ | X |
| 전류 표시 | √ | X |
X
|
| 저항 | X | X | X |
| 개방 회로 감지 | √ | √ | √ |
| 단락 회로 감지 | √ | √ | √ |
| 연료 인젝터 테스트 | √ | √ | √ |
| 연료 인젝터 청소 | √ | √ | √ |
| 릴레이 테스트 | √ | √ | √ |
| 오실로스코프 기능 | X | X | X |
| 손전등 | √ | √ | √ |
제품 사양
| 항목 | 설명 |
| DC 전원 | DC 자동차 배터리 전원（6-30V에 적합） |
| 전력 소비 | 0.5W |
| 작동 온도 | -5도에서 50도 섭씨 |
| 보관 온도 | -5도에서 60도 섭씨 |
| 케이블 길이 | 620CM |
| 외관 재질 | ABS 친환경 소재 |

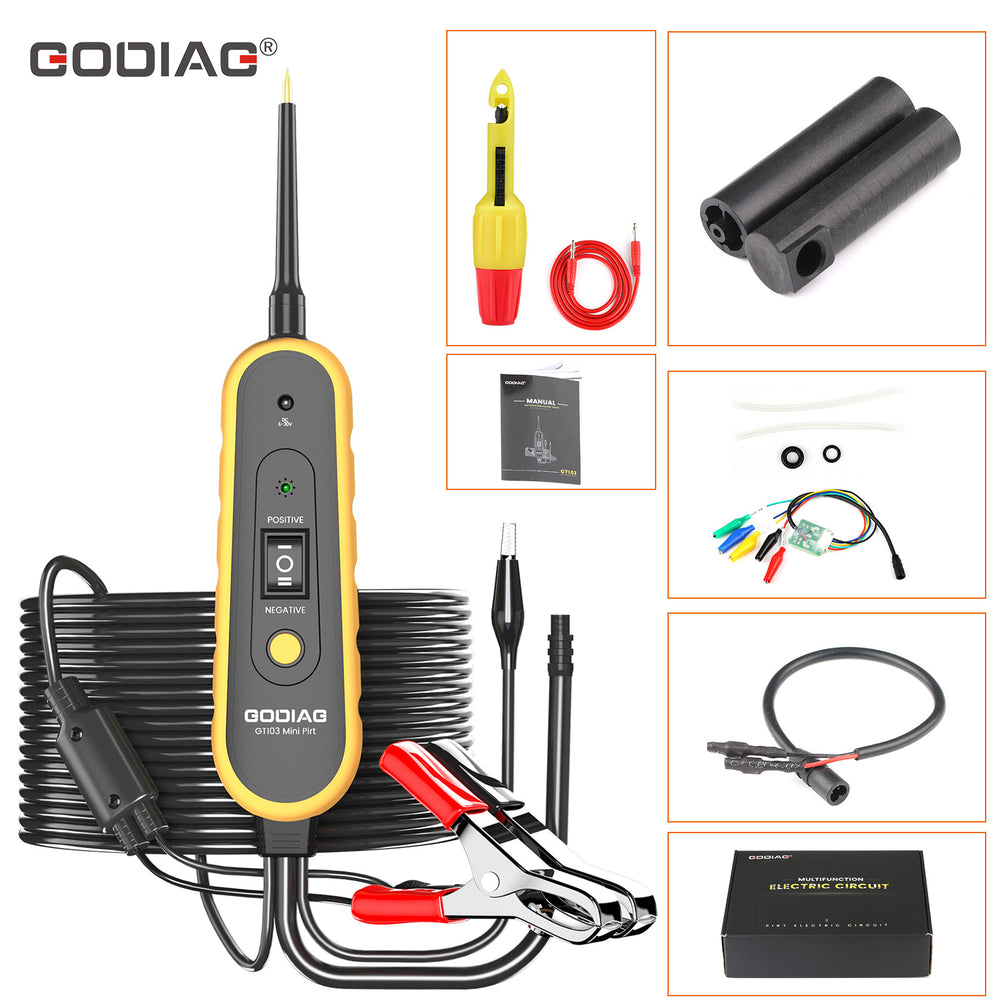

패키지 구성:
1개 x GODIAG GT103 미니 PIRT 전기 회로 테스터 본체
1개 x 배터리 연결 클립
1개 x 프로브
1개 x 프로브 캡
1개 x 연료 인젝터 테스트 리드
1개 x 10mm 연료 인젝터 청소 커넥터
1개 x 12mm 연료 인젝터 청소 커넥터
1개 x 간단한 릴레이 테스트 어댑터
5개 x 간단한 릴레이 연결 리드
1개 x 영어 설명서
