GODIAG GT108 A 차량·SUV·픽업트럭·오토바이용 OBDI-OBDII 범용 변환 어댑터 설정 장치
$39.99
30-day return · buyer pays return shipping · read details
Fast Shipping & Tax Free
US
Ship from US
EU
Ship from EU
UK
Ship from UK
1. GODIAG GT108 슈퍼 OBDI-OBDII 범용 변환 어댑터는 다음 용도로 설계되었습니다.
구형 비표준 OBDI 포트를 표준 16핀 OBDII로 변환하여 진단, 코딩 및 ECU 프로그래밍을 수행해야 하는 멀티 브랜드 자동차 정비 기술자, 오토바이 정비소, 대형 트럭 정비소, 선박 및 엔지니어링 기계 수리업체, ECU 벤치 튜닝 전문가, 자동차 키 전문가를 위한 제품입니다. 다양한 정비 상황에 맞출 수 있도록 A, B, C 세 가지 구성을 제공합니다.
2. 주요 지원 기능 및 특징
GODIAG GT108은 구형 차량 진단 인터페이스와 최신 OBDII 진단 장비 간 연결을 간소화하도록 설계된 범용 OBDI-OBDII 변환 어댑터입니다.
주요 기능
- OBDI 진단 인터페이스를 표준 OBDII 인터페이스로 변환
- OBDII 진단 스캐너를 차량에 연결
- 진단 데이터 스트림 읽기 지원
- 고장 코드 진단 지원
- ECU 프로그래밍 장비 연결 지원
- ECU 활성화 및 코딩 작업 지원
- 차량 ECU와 진단 장치 간 통신 지원
제품 특징
- 차량 진단 인터페이스 정의에 따른 DIY 배선 설계
- 다양한 OBDI 핀 구성에 맞춘 유연한 연결
- 잘못된 전원 연결로 인한 손상을 방지하는 역극성 보호
- GND4 및 GND5 독립 접지 설계
- 일부 제어 장치의 접지 문제 진단 지원
- 내장형 IGN 스위치 시뮬레이션 기능
- 전원 표시등
- GND4/GND5 전환 표시등
- IGN 전환 표시등
- 안정적인 배선을 위한 나사 잠금 단자 설계
- 차량 진단 인터페이스 점퍼 키트 포함
3. 어떤 차량을 지원하나요?
GODIAG GT108은 특정 차량 브랜드에 종속되지 않습니다. 다양한 OBDI 진단 인터페이스 정의를 사용하는 차량을 지원합니다.
지원 차량 유형
- 승용차
- SUV
- 픽업트럭
- 오토바이
- 개별 ECU 제어 장치
지원 구성
A 구성
설계 대상:
- 승용차
- SUV
- 픽업트럭
- 오토바이
지원 통신
- CAN 통신
- K-Line 통신
지원 애플리케이션
- 차량 진단
- ECU 통신
- 데이터 스트림 읽기
- 고장 코드 진단
- 프로그래밍 장비 연결
차량 호환성은 진단 인터페이스 정의, 통신 프로토콜 및 연결된 진단 장비에 따라 달라집니다.
4. 다음 제한 사항을 참고하세요
- 독립 진단 소프트웨어가 없는 순수 변환 하드웨어이므로 별도의 OBDII 스캐너/프로그래머와 함께 사용해야 합니다.
- 24V 대형 트럭에는 추가 GT106 24V-12V 강압 어댑터가 필요합니다(별도 판매).
- 사용자는 정비 매뉴얼 또는 GT108 공식 매뉴얼을 통해 차량 핀 정의를 확인해야 하며, 포트 핀 배열을 자동으로 식별할 수 없습니다.
- 전용 고전압 배선 액세서리가 없는 신에너지 차량의 고전압 ECU 시스템에는 사용할 수 없습니다.
- 통신 변환 채널만 제공하며 ECU의 물리적 하드웨어 손상은 수리할 수 없습니다.
- 표준 패키지에는 Config A 자동차/오토바이용 점퍼 키트만 포함되며, Config B와 전체 Config C는 별도로 선택해야 합니다.
5. 하드웨어 액세서리 및 라이선스 요구 사항
- 어댑터 하드웨어 자체에는 활성화 코드, 시리얼 인증 또는 연간 구독료가 없습니다.
- 표준 패키지에는 Config A 자동차 및 오토바이용 점퍼 와이어, 배터리 클립 전원 코드 및 배선 드라이버가 포함됩니다. 필요한 경우 Config B 트럭 배선 하네스는 별도로 구매해야 합니다.
- 추가 타사 OBD2 진단/프로그래밍 장치는 필수이며 패키지에 포함되지 않습니다.
- 독립 전원 어댑터가 필요하지 않으며, 포함된 배터리 클립 케이블을 통해 차량 배터리에서 직접 전원을 공급할 수 있습니다.
6. GODIAG GT108 Super OBDI-OBDII 범용 변환 어댑터 사양
- 출력 인터페이스: 표준 16핀 OBDII 수 포트
- 기능 단자: 독립 GND4, GND5, 물리식 아날로그 IGN 트리거 스위치
- 보호 회로: 전원 역접속 소손 방지 회로
- 표시등: 전원 LED, GND 상태 LED, IGN 신호 LED
- 호환 도구: 잠금 드라이버, 다색 점퍼 배선 하네스, 배터리 클립 전원 케이블
- 적용 전압: 12V 차량 전원 공급 장치(24V 트럭은 GT106 강압 어댑터 필요)
- 제품 순중량: 0.4KG
- 외부 포장 크기: 17cm × 11.7cm × 5.7cm
7. 소프트웨어 업데이트
- 내장 펌웨어나 차량 데이터베이스가 없는 하드웨어 전용 변환기로, 소프트웨어 업그레이드 작업이 필요하지 않습니다.
- 모든 진단 및 프로그래밍 기능은 연결된 외부 진단 도구 자체의 업데이트 서비스에 따라 작동하며, GT108은 어떠한 업데이트 비용도 부과하지 않습니다.
- 하드웨어 배선 로직은 영구적으로 고정되어 있으며 펌웨어 업그레이드 패키지는 제공되지 않습니다.
8. 글로벌 버전
지역별 차량 브랜드 잠금이 없는 글로벌 범용 잠금 해제 하드웨어 어댑터로, 전 세계 모든 차량 및 기계의 OBDI 포트와 호환됩니다.
9. 보증
구매일로부터 1년간 제한적 하드웨어 보증이 제공됩니다. 단자 접촉 불량 및 표시등 고장과 같은 제조 결함은 무상 교체해 드립니다. 잘못된 배선, 과전압, 임의의 케이블 절단 및 무단 분해로 인한 손상은 보증에서 제외됩니다. 30일 이내 반품 및 환불 서비스를 이용할 수 있으며, 반품 배송비는 구매자가 부담합니다.

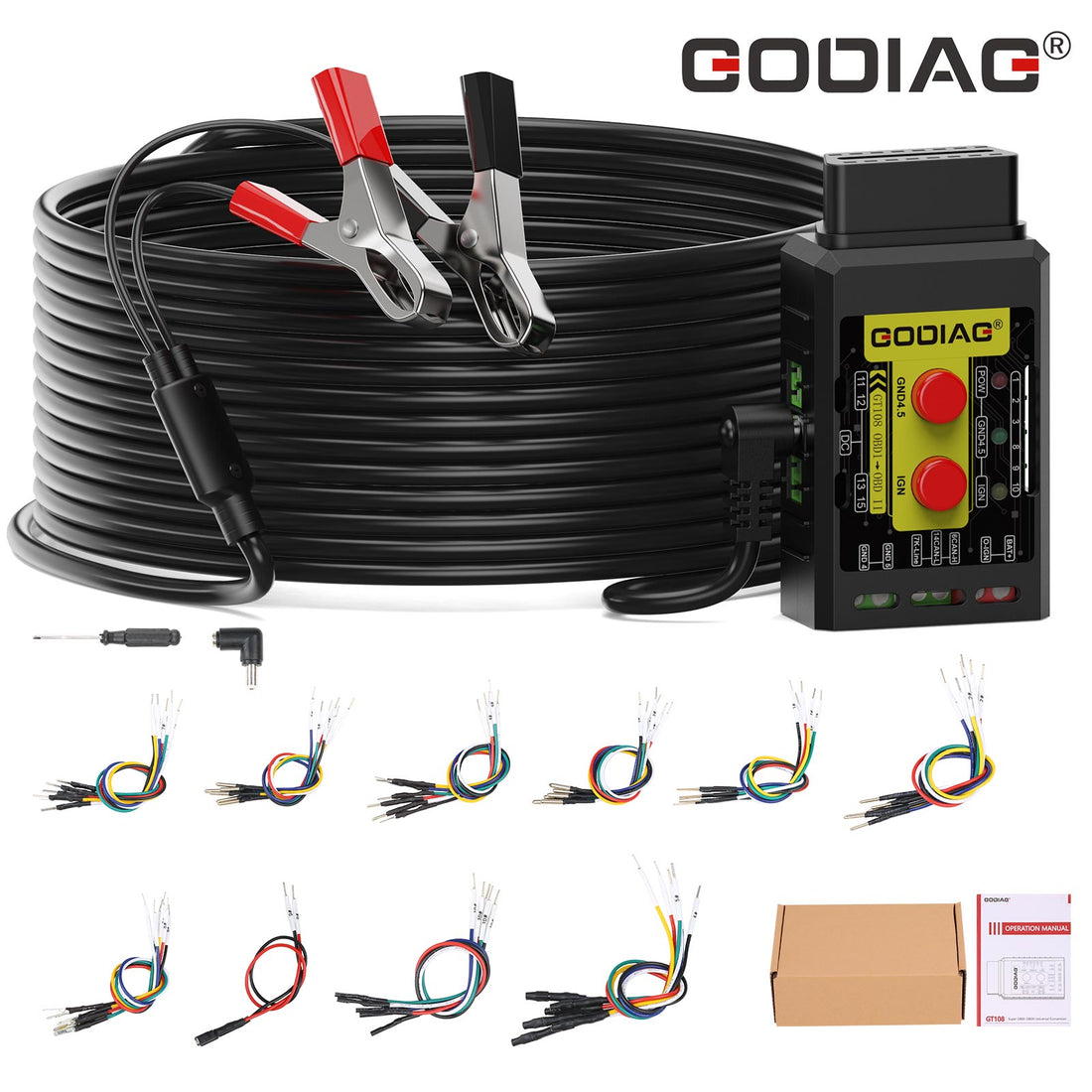

10. 구성품 목록
GODIAG GT108 슈퍼 OBDI-OBDII 범용 변환 어댑터 1개
차량 진단 인터페이스 연결 점퍼 키트 1개
배터리 클립이 포함된 전원 코드 1개
드라이버 1개
수동 1개
GT108 사용 방법
단계:
1. 진단 인터페이스의 핀 배치를 확인합니다(차량의 정비 매뉴얼을 확인하거나 온라인으로 검색하십시오). 또는 GT108 매뉴얼에 있는 해당 진단 인터페이스의 핀 배치도를 참조하십시오.
2. 인터페이스 핀 배치에 따라 차량에 필요한 연결선을 확인하고, 핀 배치에 맞게 GT108 어댑터에 연결합니다. (드라이버를 사용하여 단자를 고정하십시오.)
3. 핀 배치에 따라 연결된 진단 케이블을 차량의 OBD1 진단 인터페이스에 연결합니다. (먼저 GND 4 또는 GND5를 연결한 다음 BAT+를 연결합니다. 전원 케이블이 올바르게 연결되면 GT108 본체의 POW 표시등이 켜집니다. 차량 진단 인터페이스에 전원이 없으면 배터리 케이블을 사용하여 차량 배터리를 GT108의 DC 전원 커넥터에 연결하십시오. 차량에 점화 신호가 필요한 경우 O-IGN 선을 연결하고 IGN 스위치를 누릅니다. 해당 IGN 표시등이 켜지며 O-IGN 선에서 점화 전원 신호가 출력됩니다.)
4. 통신선 CAN 또는 K-line을 진단 인터페이스에 연결합니다. (참고: 차량 진단 장비에 트럭 진단 소프트웨어가 추가된 경우 GT106 24V-12V 어댑터를 별도로 구매해야 합니다.)
5. 진단 장치를 연결하여 차량 진단을 시작합니다.
참고: 차량용 진단 인터페이스의 핀 배치를 확인할 수 없는 경우, 먼저 진단 인터페이스의 전원 공급 방식을 확인할 수 있습니다. 먼저 배터리 연결 케이블의 검은색 배터리 클립을 배터리 음극에 연결한 다음, BAT+ 선을 진단 인터페이스에 연결하여 전원 공급 단자를 찾으십시오. 멀티미터를 사용하여 진단 인터페이스의 전원 공급 단자를 찾을 수도 있습니다. GT101 Pirt 전기 회로 테스터 장치를 사용하여 진단 인터페이스의 핀 배치를 확인할 수도 있습니다.
