ISCAN 시리즈 사용자 매뉴얼
ISCAN POLARIS 지원 범위
OBDSTAR iScan POLARIS는 종합적인 오토바이 진단 및 정비 기능을 제공합니다.
종합 진단 기능
- 고장 코드 읽기
- 고장 코드 삭제
- 실시간 데이터 스트림 확인
- 액티브 테스트 수행
- ECU 설정
- 코딩 기능
- 시스템 구성 및 정비 기능
고급 진단 기능
- 자동 차량 스캔
- 자동 VIN 인식
- 제어 모듈 프로그래밍 및 코딩
- ECU 설정
- 계기판 코딩
- 타이어 공기압 모니터링 시스템(TPMS) 진단
- 정비 표시등 초기화
- CO 조정
- 공회전 속도 조정
- A/F 값 초기화
- ABS 제어 장치 설정
- EOL 모드
- 변속기 메모리 초기화
- 컴퓨터 메모리 삭제
지능형 진단 지원
- 고장 안내 기능으로 기술자가 문제를 신속하게 파악
- 기술 게시판과 도움말 데이터로 진단 효율 향상
- 다양한 데이터 표시 모드:
- 텍스트 디스플레이
- 파형 디스플레이
- 계기판 디스플레이
편리한 작동
- Android 기반 운영 체제
- 간편한 메뉴 탐색
- 소프트웨어 업데이트를 위한 Wi-Fi 연결
- OBDSTAR 엔지니어의 원클릭 원격 기술 지원
3. 어떤 차량을 지원하나요?
지원 오토바이/ATV/UTV/스노모빌 브랜드:
- POLARIS
- INDIAN
- VICTORY
지원 차량 유형:
- 오토바이
- 스노모빌
- ATV
- UTV
지원 시스템(차량 모델에 따라 다름):
- 엔진 시스템
- ABS 시스템
- 계기판
- ECU 시스템
- 타이어 공기압 모니터링 시스템
- 차체 및 제어 모듈
- 기타 전자 제어 시스템
차량 지원 범위:
호환성은 다음 사항에 따라 달라집니다.
- 오토바이 모델
- 생산 연도
- ECU 유형
- 소프트웨어 버전
구매 전에 최신 공식 차량 지원 목록을 확인하세요.
- 단일 브랜드 전용 기기로 Polaris, Indian, Victory 시리즈 ATV/UTV/스노모빌만 호환됩니다. 아시아/유럽 일반 오토바이, 승용차, 트럭, 농업용 기계는 진단할 수 없습니다.
- 순정 공장 통신 프로토콜이 없는 애프터마켓 개조 레이싱 ECU는 진단할 수 없습니다.
- 전자 진단, 코딩 및 파라미터 보정만 지원하며, 기계적 분해 및 엔진 하드웨어 정비 작업은 수행할 수 없습니다.
- 공장 표준 OBD 진단 포트가 없는 구형 Polaris/Indian/Victory 차량은 지원되지 않습니다.
- 타사에서 개조한 비정품 도난 방지 잠금 시스템은 지원하지 않습니다.
- 모든 Polaris/Indian/Victory 전체 시스템 진단 및 특수 보정 기능은 출고 시 사전 활성화되어 있으므로 별도의 일회성 유료 인증 비용이 필요하지 않습니다.
- 전용 M042 브랜드 케이블, 메인 케이블 및 전원 충전기는 모두 기본 패키지에 포함되어 있으므로 별도의 어댑터를 구매할 필요가 없습니다.
- Wi-Fi 네트워크는 온라인 데이터베이스 업데이트와 원격 기술 지원에만 필요하며, 모든 오프라인 진단 기능은 인터넷 연결 없이 완전히 작동합니다.
- 일상적인 수리 및 보정 작업에 별도의 하드웨어 동글이 필요하지 않습니다.
- 운영 체제: Android 5.1.1
- CPU: RK3128 쿼드 코어 ARM Cortex A7
- 배터리: 2600mA 충전식 폴리머 리튬 배터리
- 확장 저장 공간: 최대 32G Micro SD (TF) 카드 지원
- 내장 저장 공간: 16GB
- LCD 화면: 5인치 정전식 터치스크린, 해상도 800*480
- 무선 모듈: 내장 Wi-Fi
- 작동 온도: -20℃ ~ 55℃ (14℉~131℉)
- 보관 온도: -20℃ ~ 70℃ (-4℉~158℉)
- 본체 무게: 약 700g
- 전체 크기: 198mm115mm31mm
2) 도움말 데이터
3）지원 시스템 목록/차량 목록
4) 진단 소켓/진단 커넥터 위치
5) 특수 기능
- 기기 등록 후 1년 동안 공식 펌웨어, 차량 데이터베이스 및 특수 기능 업데이트를 무료로 제공합니다.
- 무료 업데이트 기간 만료 후 공식 연간 업데이트 갱신 비용은 연간 80 USD입니다.
- 기존의 모든 핵심 진단 및 보정 기능은 갱신 없이 영구적으로 사용할 수 있으며, 새로운 모델 데이터와 새로 출시되는 특수 기능만 업데이트가 중단됩니다.
- 무료 업데이트 기간 동안 차량 적용 범위, 액추에이터 테스트 항목 및 공장 보정 절차를 매월 공식적으로 업데이트합니다.

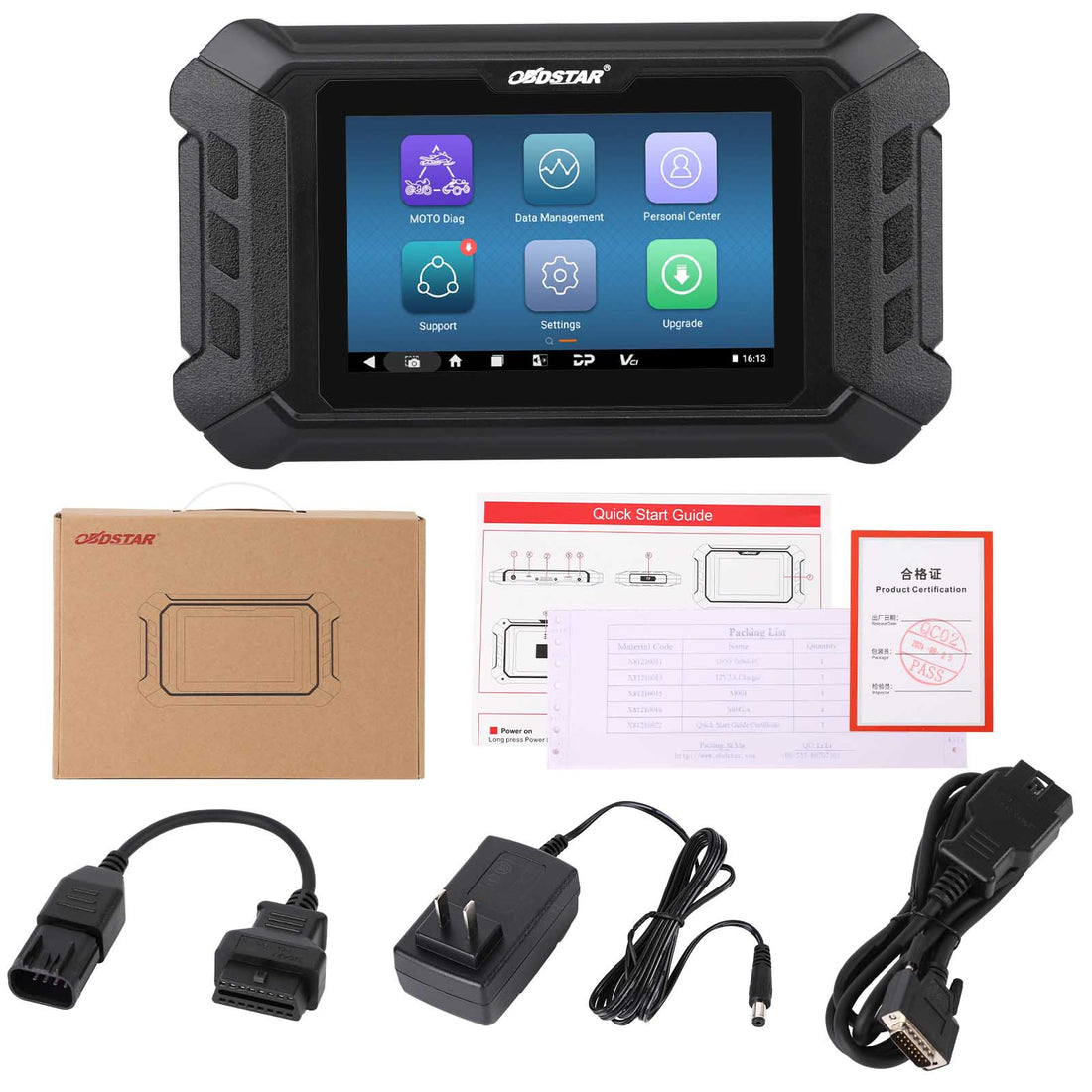

태블릿 1개
M001 메인 케이블 1개
M042 INDIAN/VICTORY/POLARIS 1개
12V2A 충전기 1개
11. FAQ
Q1: OBDSTAR iScan POLARIS는 어떤 모터사이클 브랜드를 지원하나요?
A:OBDSTAR iScan POLARIS는 관련 모터사이클, ATV, UTV 및 스노모빌 모델을 포함하여 POLARIS, INDIAN 및 VICTORY 모터사이클을 지원합니다.
Q2: 모터사이클 VIN을 자동으로 식별할 수 있나요?
A:네. 호환 차량 모델에서 자동 VIN 인식을 지원하여 차량 정보를 빠르게 식별할 수 있습니다.
Q3: 어떤 진단 기능을 수행할 수 있나요?
A:차량에 따라 고장 코드 읽기/삭제, 실시간 데이터 확인, 액티브 테스트, ECU 설정, 코딩, 정비 리셋, ABS 진단, TPMS 기능 및 기타 고급 정비 기능을 지원합니다.
Q4: ECU 프로그래밍을 지원하나요?
A:호환 모델에서 일부 ECU 설정 및 코딩 기능을 지원합니다. ECU 프로그래밍 또는 ECU 플래싱 지원 여부는 특정 모터사이클 모델과 소프트웨어 버전에 따라 달라집니다.
Q5: 작동하려면 인터넷 연결이 필요한가요?
A:인터넷 연결은 소프트웨어 업데이트와 원격 기술 지원에만 필요합니다. 기본 진단 기능은 지속적인 인터넷 연결 없이도 사용할 수 있습니다.
Q6: 패키지에 필요한 케이블이 포함되어 있나요?
A:네. 패키지에는 지원 차량에 필요한 메인 진단 케이블과 M042 INDIAN/VICTORY/POLARIS 어댑터 케이블이 포함되어 있습니다.
Q7: 다른 모터사이클 브랜드도 진단할 수 있나요?
A:아니요. iScan POLARIS는 POLARIS, INDIAN 및 VICTORY 차량 전용으로 설계되었습니다. 다른 모터사이클 브랜드의 경우 해당 OBDSTAR 모터사이클 진단 모델을 선택해 주세요.
